دردستگاه تشخیص حلقه دو کانال خودرو برای پارکینگ هوشمند با تشخیص جهت و 6 حالت خروجیطراحی شده است تا به سیستم های پارکینگ مدرن اطلاعات دقیق تر در مورد حرکت وسایل نقلیه و انعطاف پذیری کنترل بیشتر در ورودی ها، خروجی ها و خطوط کنترل شده بدهد.با دو حلقه اندوکشن متصل به CH1 و CH2این دستگاه می تواند ترتیب فعال شدن خودرو را برای تعیین جهت حرکت تجزیه و تحلیل کند و به سیستم های پارکینگ کمک کند تا ترافیک ورودی و خروجی را به طور موثر تشخیص دهند.شش حالت عملیاتی قابل انتخابپشتیبانی از تشخیص جهت دار، نظارت مستقل حضور دو کانال، خروجی پالس ورودی و خروجی پالس خروجی، اجازه می دهد که یک آشکارگر به استراتژی های مختلف کنترل پارکینگ خدمت کند.خروجی های رله مستقل می توانند با دروازه های مانع ارتباط برقرار کنند، کنترل کننده های پارکینگ، دستگاه های بلیط، شمارنده های خودرو، نشانگرهای مسیر و سایر تجهیزات مدیریت دسترسی،ساخت واحد مناسب برای امکانات پارکینگ بدون نظارت و سیستم های دسترسی اتوماتیک به وسایل نقلیه.

برای تاسیسات با طرح های مختلف حلقه و شرایط ترافیک، آشکارساز ارائه می دهدتنظیم حساسیت مستقل 8 سطح، چهار سطح فرکانس قابل انتخاب، و یک طیف گسترده ای ازمحدوده حثیت حلقه 20~2000 μHاین تنظیمات به نصب کنندگان کمک می کند تا عملکرد تشخیص خودرو را بهینه کنند و در عین حال تداخل بین حلقه های مجاور را کاهش دهند.افزایش حساسیت خودکار (ASB)بهبود پیوستگی تشخیص برای کامیون ها، تریلرها، وسایل نقلیه مفصل و وسایل نقلیه شاسی بالا،در حالی که حضور دائمی و گزینه های تنظیم مجدد خودکار انعطاف پذیری را برای گذرگاه های کوتاه خودرو و اشغال طولانی مدت فراهم می کندشاخص های روشن CH1/CH2 LED به نظارت بر وضعیت خودرو و تشخیص خطای حلقه کمک می کنند و پیکربندی DIP-switch راه اندازی را در محل آسان می کند.LD-200 100 ∼ 240 VACوLD-202 1224 ولتدر نسخه های مختلف، این آشکارساز حلقه دو کانال یک راه حل متنوع برای پارکینگ هوشمند، اتوماسیون دروازه های مانع، مدیریت جهت خودرو، کنترل دسترسی و نظارت بر جریان ترافیک فراهم می کند.

• 115 تا 2000 μh محدوده تشخیص
  • آشکارساز حلقه از طیف گسترده ای از تشخیص از 15 μH تا 2000 μH پشتیبانی می کند و دارای اندازه های مختلف حلقه و پیکربندی برای کاربرد متنوع در سناریوهای تشخیص ترافیک مختلف است.
  • طیف گسترده ای از تشخیص اجازه می دهد تا دستگاه تشخیص حلقه ما را به تشخیص انواع وسایل نقلیه، موتورسیکلت ها، اتومبیل ها، کامیون فوق العاده طولانی، اتوبوس و غیره
• 2. طرف فشرده
  • محفظه فشرده و به خوبی طراحی شده، تمام الزامات صنعت را برای ویژگی ها و قابلیت ها ترکیب می کند، اجازه می دهد که این آشکارساز در هر سیستم شناسایی ترافیک موجود گنجانده شود.
• 3قابلیت های تشخیصی و نشانه LED
  • قابلیت های تشخیص جامع تشخیص دقیق حلقه و مشکلات نصب و نمایش از طریق حالت LED را امکان پذیر می کند، اطمینان از عملکرد بهینه و کاهش زمان توقف.
• 4زمان حضور قابل انتخاب
  • خروجی رله حضور می تواند برای محدود کردن خروجی تشخیص به یک زمان ثابت (بیش از 30 دقیقه) در حالی که یک وسیله نقلیه در حلقه باقی می ماند، انتخاب شود، که انعطاف پذیری در مدیریت ترافیک را فراهم می کند.
• 5افزایش حساسیت اتوماتیک (ASB)
  • این ویژگی به طور قابل اعتماد ترکیبی از کامیون های بزرگ و کامیون های بلند را تشخیص می دهد و به طور خودکار حساسیت را به حداکثر در هنگام تشخیص خودرو افزایش می دهد و شناسایی دقیق را تضمین می کند.
• 6تعويض اتوماتيكي براي محيط
  • دستگاه های تشخیص حلقه (یا سایر سنسورها) به طور خودکار خود را با تغییرات شرایط محیطی تنظیم و کالیبراسیون می کنند.حفظ دقت و ثبات تشخیص علیرغم تغییرات آب و هوایی و عوامل محیطی.
• 7. 17 تنظیم سوئیچ دیپ
  • طراحی سوئیچ غوطه ور روی پوسته تنظیم آشکارگر حلقه را آسان تر و واضح تر می کند که برای کاربران بسیار کاربر پسند است.کاربران می توانند تمام توابع را اول تنظیم کنند و سپس آشکارساز حلقه را نصب کنند.
• 8کانال های دوگانه به صورت همکاری یا مستقل کار می کنند.
  • دو کانال حلقه آشکارگر می تواند به عنوان دو نسخه یک کانال استفاده می شود، پشتیبانی از دو کانال تشخیص مستقل.
  • همچنین اجازه می دهد برای نظارت همزمان از حلقه های متعدد، حلقه آشکارگر توانایی تشخیص جهت در برنامه های کاربردی یک کانال دارد.افزایش انعطاف پذیری و دقت تشخیص وسایل نقلیه.
• 9. مزاحمت ضد صدام
  • از طریق سوئیچ، فرکانس آشکارگر حلقه را می توان تنظیم کرد تا از تداخل های crosstalk ناشی از نصب دو کویل حلقه بیش از حد نزدیک جلوگیری شود.

آشکارساز سری LD-200 می تواند برای هر یک از حالت های زیر پیکربندی شود:

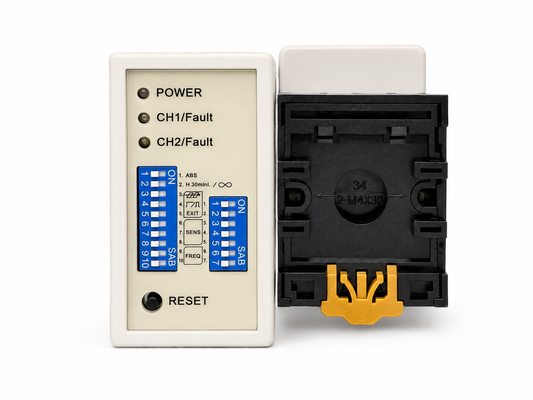

• CH1 Detecting Led:Continuously On: نشان دهنده شناسایی وسیله نقلیه است.
• چشمک زدن آهسته: نشان می دهد که حلقه کوتاه است یا تعداد پیچ ها پس از حلقه کافی نیست.
• چشمک زدن سریع: نشان می دهد که حلقه باز شده است یا بعد از حلقه بیش از حد پیچ خورده است.
• CH2 Detecting Led:Continuously On: نشان دهنده شناسایی وسیله نقلیه است.
• چشمک زدن آهسته: نشان می دهد که حلقه کوتاه است یا تعداد پیچ ها پس از حلقه کافی نیست.
• چشمک زدن سریع: نشان می دهد که حلقه باز شده است یا بعد از حلقه بیش از حد پیچ خورده است.

• حساسیت و فرکانس حلقه را می توان با تنظیم سوئیچ 7 طرفه و سوئیچ 10 طرفه تنظیم کرد.
• کاربر می تواند 8 تنظیمات مختلف را با تغییر تنظیمات سوئیچ غوطه ور به حالت های مختلف مانند جداول تنظیمات سوئیچ غوطه ور در زیر انتخاب کند.8 کمتر حساس است و 0.015 حساس ترين است
• دپ سوئیچ 3، 4 و 5 برای انتخاب حساسیت CH2 با 0.8 به عنوان کمترین حساسیت و 0.015 به عنوان حساس ترین.

• (سوئیچ 1) DIP1 و DIP2 افزایش حساسیت ویژه برای هر دو تریلر (هر دو کانال)

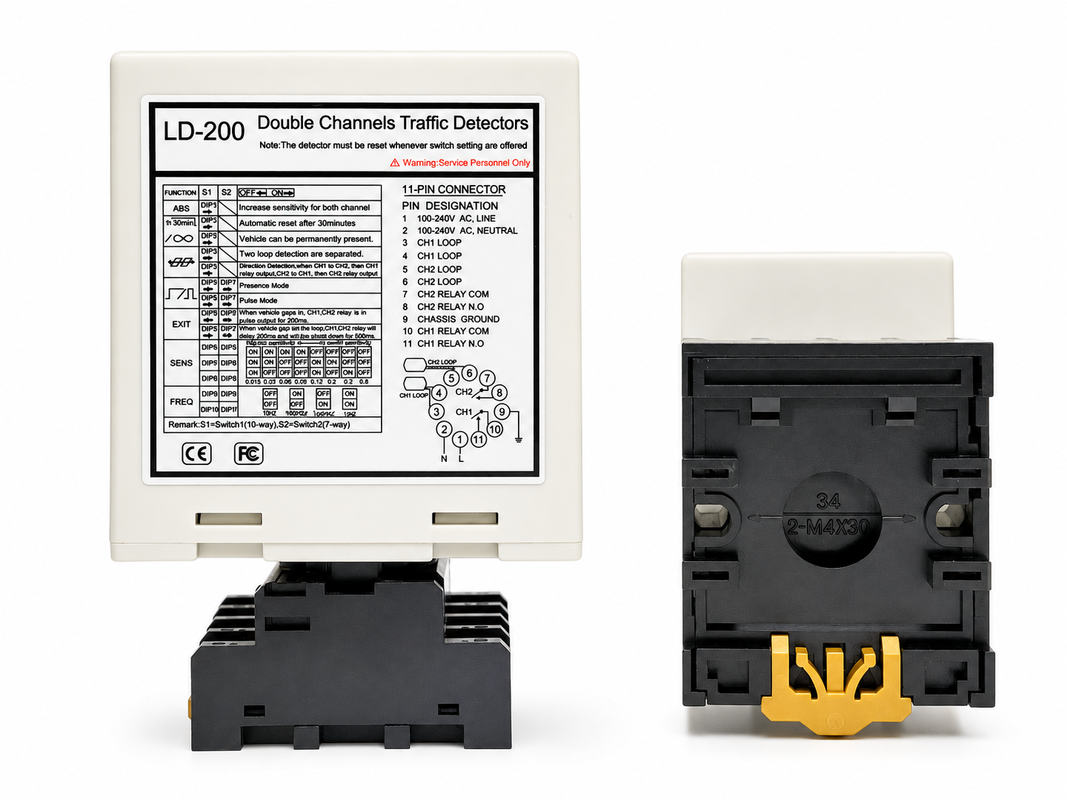

(Switch1=S1) D3,D4,D5 و ((Switch2=S2) D1,D2 تنظیم توابع خاص(مود1،23 تشخیص جهت، حالت 45حالت عادی، دو حلقه تشخیص جدا شده اند.)

(Switch1=S1) D6 & D7 & D8 و (Switch2=S2) D3 & D4 & D5 تنظیم حساسیت CH1 و CH2.(خيلي از هشت سطح)

(Switch1=S1) D9 & D10 و (Switch2=S2) D6,D7 فرکانس تنظیم (20K تا 100KHz).

دکمه تنظیم مجدد:لطفا توجه داشته باشید: LD-200 باید هر بار که تغییر تنظیمات در سوئیچ های Dip انجام می شود، دوباره تنظیم شود.

حلقه ها با استفاده از یک ترکیب اپوکسی سیاه سریع یا مستک بتوم داغ برای مخلوط شدن با سطح جاده بسته می شوند.

در هنگام نصب، لطفا پلگ و سوکت محصول را در جهت عمودی نگه دارید
