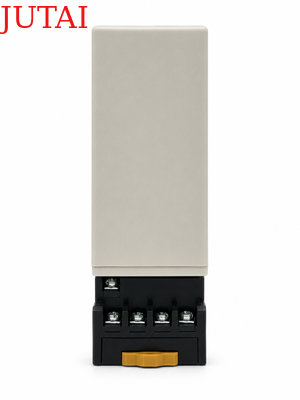

دستگاه آشکارساز خودروی حلقه دوگانه برای حلقه‌های مجاور با 4 سطح فرکانس و طراحی ضد تداخل برای نصب‌هایی که در آن‌ها چندین حلقه القایی در نزدیکی یکدیگر قرار گرفته‌اند، مانند ورودی پارکینگ، سیستم‌های مانع چند خطه، جاده‌های دسترسی صنعتی و مناطق کنترل ترافیک بهینه شده است. CH1 و CH2 را می‌توان با استفاده از چهار سطح قابل انتخاب - بالا، متوسط بالا، متوسط پایین و پایین - فرکانس‌های عملیاتی متفاوتی اختصاص داد تا به حداقل رساندن تداخل الکترومغناطیسی بین حلقه‌های همسایه و حفظ تشخیص پایدار خودرو کمک کند. هر کانال به طور مستقل عمل می‌کند و می‌تواند بر اساس پیکربندی حلقه محلی تنظیم شود، که به آشکارساز اجازه می‌دهد تا طرح‌بندی‌های مختلف جاده را در حالی که از تشخیص حضور، تشخیص جهت خودرو، پالس ورودی و توابع پالس خروجی پشتیبانی می‌کند، تطبیق دهد.

علاوه بر مدیریت فرکانس، آشکارساز ترکیبی از محدوده اندوکتانس حلقه 20-2000 میکرو هانری، تنظیم حساسیت مستقل 8 سطحی، شش حالت عملیاتی قابل انتخاب، نظارت دائمی حضور، بازنشانی خودکار و تقویت خودکار حساسیت (ASB) برای بهبود پیوستگی تشخیص با کامیون‌ها، تریلرها و خودروهای با شاسی بلند را ترکیب می‌کند. خروجی‌های رله جداگانه CH1 و CH2 امکان ادغام مستقیم با گیت‌های مانع، گیت‌های کشویی، کنترل‌کننده‌های پارکینگ، چراغ‌های راهنمایی، شمارنده‌های خودرو و سایر تجهیزات اتوماسیون را فراهم می‌کنند، در حالی که نشانگرهای اختصاصی LED بازخورد سریع برای وضعیت خودرو و خطاهای حلقه ارائه می‌دهند. این آشکارساز حلقه دو کاناله که در نسخه‌های LD-200 100-240 ولت AC و LD-202 12-24 ولت موجود است، به ویژه برای پروژه‌هایی که در آن‌ها تداخل حلقه مجاور، انعطاف‌پذیری نصب و حسگر قابل اعتماد خودرو الزامات کلیدی هستند، مناسب است.

• 1. محدوده تشخیص 15-2000 میکرو هانری
  • آشکارساز حلقه از محدوده تشخیص گسترده‌ای از 15 میکرو هانری تا 2000 میکرو هانری پشتیبانی می‌کند و اندازه‌ها و پیکربندی‌های مختلف حلقه را برای کاربرد متنوع در سناریوهای مختلف تشخیص ترافیک تطبیق می‌دهد.
  • محدوده تشخیص گسترده به آشکارساز حلقه ما اجازه می‌دهد تا انواع خودروها، موتورسیکلت‌ها، اتومبیل‌ها، کامیون‌های فوق‌العاده طولانی، اتوبوس‌ها و غیره را تشخیص دهد.
• 2. کناره فشرده
  • محفظه فشرده و مهندسی شده خوب، تمام الزامات صنعت را برای ویژگی‌ها و عملکرد ترکیب می‌کند و به این آشکارساز اجازه می‌دهد تا در هر سیستم تشخیص ترافیک موجود گنجانده شود.
• 3. قابلیت‌های تشخیصی و نشانگر LED
  • قابلیت‌های تشخیصی جامع، تشخیص دقیق مشکلات حلقه و نصب را امکان‌پذیر می‌سازد و از طریق وضعیت LED نمایش داده می‌شود و از عملکرد بهینه اطمینان حاصل می‌کند و زمان خرابی را کاهش می‌دهد.
• 4. زمان حضور قابل انتخاب
  • خروجی رله حضور را می‌توان برای محدود کردن خروجی تشخیص به یک زمان ثابت (بیش از 30 دقیقه) در حالی که یک خودرو روی حلقه باقی می‌ماند، انتخاب کرد و انعطاف‌پذیری در مدیریت ترافیک را فراهم می‌کند.
• 5. تقویت خودکار حساسیت (ASB)
  • این ویژگی با افزایش خودکار حساسیت به حداکثر پس از تشخیص خودرو، ترکیب‌های بزرگ کامیون-تریلر و خودروهای با بدنه بلند را به طور قابل اعتماد تشخیص می‌دهد و از شناسایی دقیق اطمینان حاصل می‌کند.
• 6. جبران خودکار انحراف محیطی
  • آشکارسازهای حلقه (یا سایر سنسورها) به طور خودکار خود را با تغییرات در شرایط محیطی تنظیم و کالیبره می‌کنند و دقت و پایداری تشخیص را علی‌رغم عوامل مختلف آب و هوایی و محیطی حفظ می‌کنند.
• 7. تنظیم سوئیچ DIP 17 گانه
  • طراحی سوئیچ DIP روی پوسته، تنظیم آشکارساز حلقه را آسان‌تر و واضح‌تر می‌کند که برای کاربران بسیار کاربرپسند است. کاربران می‌توانند تمام عملکردها را ابتدا تنظیم کرده و سپس آشکارساز حلقه را نصب کنند.
• 8. کانال‌های دوگانه به صورت مشارکتی یا مستقل کار می‌کنند
  • آشکارساز حلقه دو کاناله را می‌توان به عنوان دو نسخه تک کاناله استفاده کرد، از دو کانال تشخیص مستقل پشتیبانی می‌کند.
  • همچنین با امکان نظارت همزمان بر چندین حلقه، آشکارساز حلقه توانایی تشخیص جهت را در کاربردهای تک کاناله دارد و انعطاف‌پذیری و دقت تشخیص خودرو را افزایش می‌دهد.
• 9. ضد تداخل متقابل.
  • از طریق سوئیچ DIP، فرکانس آشکارساز حلقه را می‌توان برای جلوگیری از تداخل متقابل ناشی از نصب دو سیم‌پیچ حلقه در نزدیکی یکدیگر تنظیم کرد.

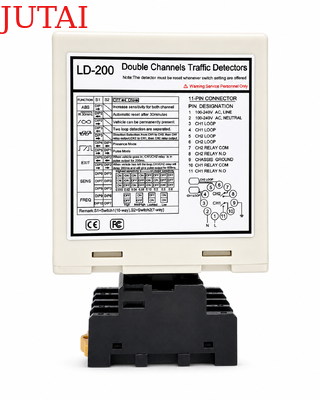

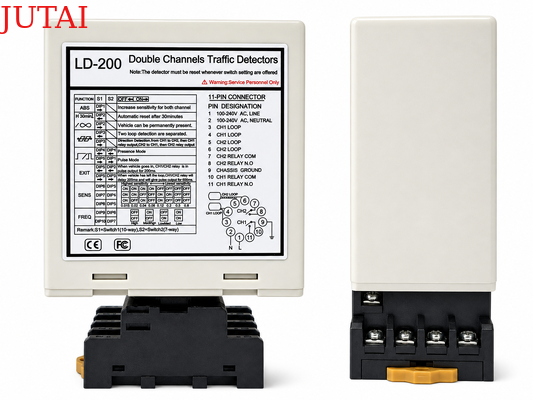

آشکارساز سری LD-200 را می‌توان برای هر یک از حالت‌های زیر پیکربندی کرد:

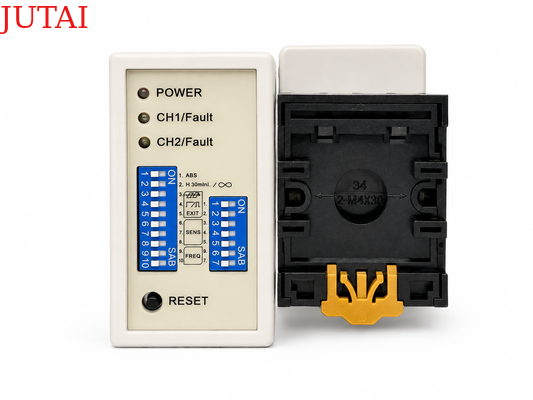

• LED تشخیص CH1: روشن مداوم: نشان‌دهنده تشخیص خودرو است.
• چشمک‌زن آهسته: نشان‌دهنده اتصال کوتاه حلقه یا تعداد پیچ‌های پس از حلقه کافی نیست.
• چشمک‌زن سریع: نشان‌دهنده مدار باز حلقه یا تعداد پیچ‌های پس از حلقه زیاد است.
• LED تشخیص CH2: روشن مداوم: نشان‌دهنده تشخیص خودرو است.
• چشمک‌زن آهسته: نشان‌دهنده اتصال کوتاه حلقه یا تعداد پیچ‌های پس از حلقه کافی نیست.
• چشمک‌زن سریع: نشان‌دهنده مدار باز حلقه یا تعداد پیچ‌های پس از حلقه زیاد است.

• حساسیت و فرکانس حلقه را می‌توان با تنظیم سوئیچ DIP 7 جهته و سوئیچ DIP 10 جهته تنظیم کرد.
• کاربر می‌تواند با تغییر تنظیم سوئیچ DIP به حالت‌های مختلف همانطور که در جداول تنظیم سوئیچ DIP در زیر آمده است، 8 تنظیم مختلف را انتخاب کند. سوئیچ DIP 6، 7 و 8 برای انتخاب حساسیت CH1 با 0.8 کمترین حساسیت و 0.015 بیشترین حساسیت است.
• سوئیچ DIP 3، 4 و 5 برای انتخاب حساسیت CH2 با 0.8 کمترین حساسیت و 0.015 بیشترین حساسیت است.

• (سوئیچ 1) DIP1 و DIP2 افزایش حساسیت ویژه برای هر دو تریلر (هر دو کانال)

(سوئیچ 1=S1) D3، D4، D5 و (سوئیچ 2=S2) D1، D2 تنظیم عملکردهای ویژه(حالت 1، 2، 3 تشخیص جهت. حالت 4، 5، 6 حالت عادی، تشخیص دو حلقه جداگانه است.)

(سوئیچ 1=S1) D6 و D7 و D8 و (سوئیچ 2=S2) D3 و D4 و D5 تنظیم انتخاب حساسیت CH1 و CH2.(هشت سطح انتخابی)

(سوئیچ 1=S1) D9 و D10 و (سوئیچ 2=S2) D6، D7 تنظیم فرکانس (20 کیلوهرتز تا 100 کیلوهرتز).

دکمه بازنشانی: لطفاً توجه داشته باشید: LD-200 باید هر بار که تغییری در تنظیمات سوئیچ‌های DIP ایجاد می‌شود، بازنشانی شود.

حلقه‌ها با استفاده از یک ترکیب اپوکسی سیاه "سریع‌گیر" یا قیر داغ برای ادغام با سطح جاده مهر و موم می‌شوند.

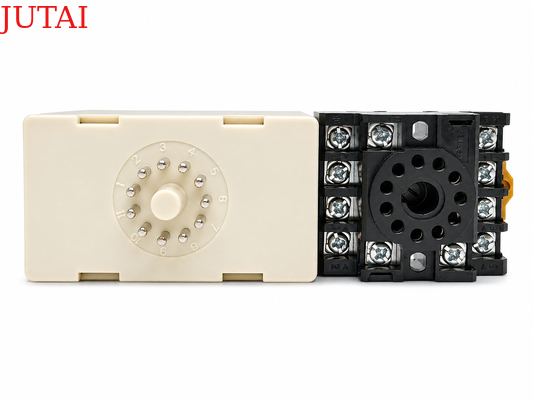

هنگام نصب، لطفاً دوشاخه و سوکت محصول را در جهت عمودی نگه دارید.

LD-100	LD-102	LD-200	LD-202	JTHT-11
تک کاناله 100-240 ولت AC	تک کاناله 12-24 ولت AC/DC	دو کاناله 100-240 ولت AC	دو کاناله 12-24 ولت AV/DC	کابل حلقه 305 متر سیم‌پیچ تفلون
LCR-MT
مولتی‌متر
