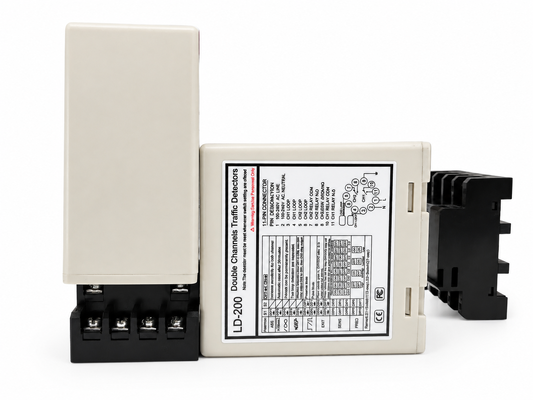

درآشکارساز وسیله نقلیه دو حلقه ای برای حلقه های مجاور با 4 سطح فرکانس و طراحی ضد تداخلبرای نصباتی که حلقه های چندگانه ی محرک در نزدیکی یکدیگر قرار دارند، مانند ورودی های پارکینگ، سیستم های مانع چند مسیر، جاده های دسترسی صنعتی، بهینه شده است.و مناطق کنترل ترافیکCH1 و CH2 می توانند فرکانس های عملیاتی مختلف را با استفاده از چهار سطح انتخاب شده اختصاص دهندو کم برای کمک به به حداقل رساندن crosstalk الکترومغناطیسی بین حلقه های همسایه و حفظ شناسایی ثابت خودروهر کانال به طور مستقل کار می کند و می تواند با توجه به پیکربندی حلقه محلی تنظیم شود، اجازه می دهد تا آشکارگر برای پذیرش طرح های مختلف جاده در حالی که پشتیبانی از تشخیص حضور,عملکردهای تشخیص جهت خودرو، پالس ورودی و پالس خروجی.

علاوه بر مدیریت فرکانس، آشکارگر ترکیبی از یکمحدوده حثیت حلقه 20~2000 μH، مستقلتنظیم حساسیت 8 سطح، شش حالت عملیاتی قابل انتخاب، نظارت دائمی بر حضور، تنظیم مجدد خودکار، وافزایش حساسیت خودکار (ASB)برای بهبود پیوستگی تشخیص با کامیون ها، تریلرها و وسایل نقلیه شاسی بالا. خروجی های رله CH1 و CH2 جداگانه امکان ادغام مستقیم با دروازه های مانع، دروازه های کششی، کنترل کننده های پارکینگ را فراهم می کند,سیگنال های ترافیکی، شمارنده های خودرو و سایر تجهیزات اتوماسیون، در حالی که شاخص های LED اختصاصی بازخورد سریع برای وضعیت خودرو و نقص های حلقه را فراهم می کنند.LD-200 100 ∼ 240 VACوLD-202 1224 ولتدر این نسخه، این آشکارساز حلقه دو کانال به ویژه برای پروژه هایی که در آن تداخل حلقه مجاور، انعطاف پذیری نصب و سنجش قابل اعتماد وسیله نقلیه الزامات کلیدی هستند مناسب است.

• 115 تا 2000 μh محدوده تشخیص
  • آشکارساز حلقه از طیف گسترده ای از تشخیص از 15 μH تا 2000 μH پشتیبانی می کند و دارای اندازه های مختلف حلقه و پیکربندی برای کاربرد متنوع در سناریوهای تشخیص ترافیک مختلف است.
  • طیف گسترده ای از تشخیص اجازه می دهد تا دستگاه تشخیص حلقه ما را به تشخیص انواع وسایل نقلیه، موتورسیکلت ها، اتومبیل ها، کامیون فوق العاده طولانی، اتوبوس و غیره
• 2. طرف فشرده
  • محفظه فشرده و به خوبی طراحی شده، تمام الزامات صنعت را برای ویژگی ها و قابلیت ها ترکیب می کند، اجازه می دهد که این آشکارساز در هر سیستم شناسایی ترافیک موجود گنجانده شود.
• 3قابلیت های تشخیصی و نشانه LED
  • قابلیت های تشخیص جامع تشخیص دقیق حلقه و مشکلات نصب و نمایش از طریق حالت LED را امکان پذیر می کند، اطمینان از عملکرد بهینه و کاهش زمان توقف.
• 4زمان حضور قابل انتخاب
  • خروجی رله حضور می تواند برای محدود کردن خروجی تشخیص به یک زمان ثابت (بیش از 30 دقیقه) در حالی که یک وسیله نقلیه در حلقه باقی می ماند، انتخاب شود، که انعطاف پذیری در مدیریت ترافیک را فراهم می کند.
• 5افزایش حساسیت اتوماتیک (ASB)
  • این ویژگی به طور قابل اعتماد ترکیبی از کامیون های بزرگ و کامیون های بلند را تشخیص می دهد و به طور خودکار حساسیت را به حداکثر در هنگام تشخیص خودرو افزایش می دهد و شناسایی دقیق را تضمین می کند.
• 6تعويض اتوماتيكي براي محيط
  • دستگاه های تشخیص حلقه (یا سایر سنسورها) به طور خودکار خود را با تغییرات شرایط محیطی تنظیم و کالیبراسیون می کنند.حفظ دقت و ثبات تشخیص علیرغم تغییرات آب و هوایی و عوامل محیطی.
• 7. 17 تنظیم سوئیچ دیپ
  • طراحی سوئیچ غوطه ور روی پوسته تنظیم آشکارگر حلقه را آسان تر و واضح تر می کند که برای کاربران بسیار کاربر پسند است.کاربران می توانند تمام توابع را اول تنظیم کنند و سپس آشکارساز حلقه را نصب کنند.
• 8کانال های دوگانه به صورت همکاری یا مستقل کار می کنند.
  • دو کانال حلقه آشکارگر می تواند به عنوان دو نسخه یک کانال استفاده می شود، پشتیبانی از دو کانال تشخیص مستقل.
  • همچنین اجازه می دهد برای نظارت همزمان از حلقه های متعدد، حلقه آشکارگر توانایی تشخیص جهت در برنامه های کاربردی یک کانال دارد.افزایش انعطاف پذیری و دقت تشخیص وسایل نقلیه.
• 9. مزاحمت ضد صدام
  • از طریق سوئیچ، فرکانس آشکارگر حلقه را می توان تنظیم کرد تا از تداخل های crosstalk ناشی از نصب دو کویل حلقه بیش از حد نزدیک جلوگیری شود.

آشکارساز سری LD-200 می تواند برای هر یک از حالت های زیر پیکربندی شود:

• CH1 Detecting Led:Continuously On: نشان دهنده شناسایی وسیله نقلیه است.
• چشمک زدن آهسته: نشان می دهد که حلقه کوتاه است یا تعداد پیچ ها پس از حلقه کافی نیست.
• چشمک زدن سریع: نشان می دهد که حلقه باز شده است یا بعد از حلقه بیش از حد پیچ خورده است.
• CH2 Detecting Led:Continuously On: نشان دهنده شناسایی وسیله نقلیه است.
• چشمک زدن آهسته: نشان می دهد که حلقه کوتاه است یا تعداد پیچ ها پس از حلقه کافی نیست.
• چشمک زدن سریع: نشان می دهد که حلقه باز شده است یا بعد از حلقه بیش از حد پیچ خورده است.

• حساسیت و فرکانس حلقه را می توان با تنظیم سوئیچ 7 طرفه و سوئیچ 10 طرفه تنظیم کرد.
• کاربر می تواند 8 تنظیمات مختلف را با تغییر تنظیمات سوئیچ غوطه ور به حالت های مختلف مانند جداول تنظیمات سوئیچ غوطه ور در زیر انتخاب کند.8 کمتر حساس است و 0.015 حساس ترين است
• دپ سوئیچ 3، 4 و 5 برای انتخاب حساسیت CH2 با 0.8 به عنوان کمترین حساسیت و 0.015 به عنوان حساس ترین.

• (سوئیچ 1) DIP1 و DIP2 افزایش حساسیت ویژه برای هر دو تریلر (هر دو کانال)

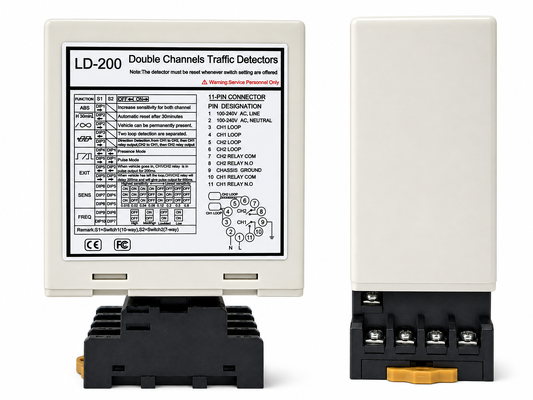

(Switch1=S1) D3,D4,D5 و ((Switch2=S2) D1,D2 تنظیم توابع خاص(مود1،23 تشخیص جهت، حالت 45حالت عادی، دو حلقه تشخیص جدا شده اند.)

(Switch1=S1) D6 & D7 & D8 و (Switch2=S2) D3 & D4 & D5 تنظیم حساسیت CH1 و CH2.(خيلي از هشت سطح)

(Switch1=S1) D9 & D10 و (Switch2=S2) D6,D7 فرکانس تنظیم (20K تا 100KHz).

دکمه تنظیم مجدد:لطفا توجه داشته باشید: LD-200 باید هر بار که تغییر تنظیمات در سوئیچ های Dip انجام می شود، دوباره تنظیم شود.

حلقه ها با استفاده از یک ترکیب اپوکسی سیاه سریع یا مستک بتوم داغ برای مخلوط شدن با سطح جاده بسته می شوند.

در هنگام نصب، لطفا پلگ و سوکت محصول را در جهت عمودی نگه دارید
