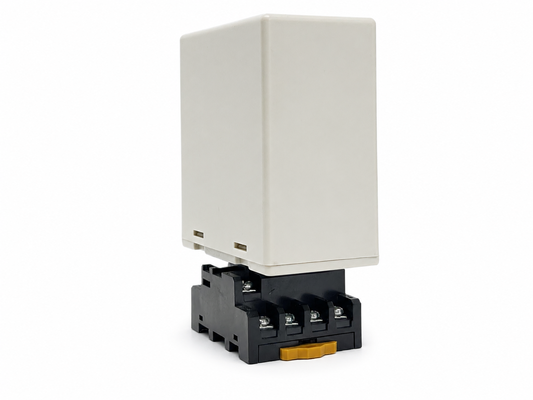

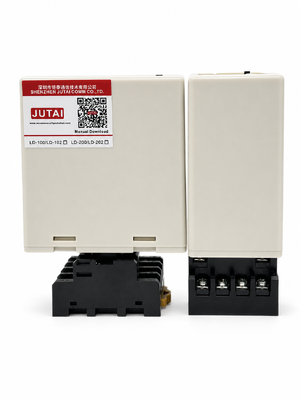

دردو کانال دستگاه تشخیص حلقه خودرو با 20 ‰ 2000 μH حواس پرتی حلقه و فرکانس تنظیمبرای نصباتی طراحی شده است که نیاز به سازگاری حلقه گسترده و تشخیص ثابت خودرو در شرایط مختلف سایت دارند.محدوده حثیت 20~2000 μHاجازه می دهد تا آشکارگر با اندازه های مختلف حلقه، طول کابل و طرح جاده کار کند، و آن را برای خطوط پارکینگ، دروازه های مانع، ورودی های صنعتی، نقاط پرداخت مناسب می کند،و پروژه های کنترل ترافیکدو کانال مستقل، CH1 و CH2، می توانند حلقه های تحرک جداگانه را نظارت کنند و از تشخیص حضور وسیله نقلیه، سنجش جهت، پالس ورودی و پالس خروجی پشتیبانی کنند.این پیکربندی دو کانال به یکپارچه سازان سیستم انعطاف پذیری بیشتری می دهد زمانی که یک برنامه نیاز به دو منطقه تشخیص یا نظارت هماهنگ بر حرکت خودرو دارد.

برای بهبود عملکرد که در آن حلقه های متعدد به هم نزدیک نصب می شوند، هر کانال ازچهار سطح فرکانس عملیاتی قابل انتخاب، اجازه می دهد تا نصب کنندگان به جدا کردن فرکانس حلقه و کاهش تداخل متقابل یا crosstalk.تنظیم حساسیت 8 سطح، شش حالت عملیاتی قابل انتخاب، تشخیص حضور دائمی، تنظیم مجدد خودکار، وافزایش حساسیت خودکار (ASB)برای تشخیص پایدارتر کامیون ها، تریلرها و وسایل نقلیه شاسی بالا. خروجی های مستقل رله باعث می شود که ادغام مستقیم با کنترل کننده های پارکینگ، دروازه های کششی، اپراتورهای موانع،سیگنال های ترافیکی، و تجهیزات شمارش خودرو، در حالی که شاخص های CH1/CH2 LED به نظارت بر وضعیت و تشخیص خطای حلقه کمک می کنند.LD-200 100 ∼ 240 VACوLD-202 1224 ولتدر این نسخه ها، این آشکارساز دو چرخه فرکانس قابل تنظیم یک راه حل متنوع برای سنجش قابل اعتماد خودرو در طیف گسترده ای از سیستم های دسترسی و اتوماسیون ترافیک را فراهم می کند.

• 115 تا 2000 μh محدوده تشخیص
  • آشکارساز حلقه از طیف گسترده ای از تشخیص از 15 μH تا 2000 μH پشتیبانی می کند و دارای اندازه های مختلف حلقه و پیکربندی برای کاربرد متنوع در سناریوهای تشخیص ترافیک مختلف است.
  • طیف گسترده ای از تشخیص اجازه می دهد تا دستگاه تشخیص حلقه ما را به تشخیص انواع وسایل نقلیه، موتورسیکلت ها، اتومبیل ها، کامیون فوق العاده طولانی، اتوبوس و غیره
• 2. طرف فشرده
  • محفظه فشرده و به خوبی طراحی شده، تمام الزامات صنعت را برای ویژگی ها و قابلیت ها ترکیب می کند، اجازه می دهد که این آشکارساز در هر سیستم شناسایی ترافیک موجود گنجانده شود.
• 3قابلیت های تشخیصی و نشانه LED
  • قابلیت های تشخیص جامع تشخیص دقیق حلقه و مشکلات نصب و نمایش از طریق حالت LED را امکان پذیر می کند، اطمینان از عملکرد بهینه و کاهش زمان توقف.
• 4زمان حضور قابل انتخاب
  • خروجی رله حضور می تواند برای محدود کردن خروجی تشخیص به یک زمان ثابت (بیش از 30 دقیقه) در حالی که یک وسیله نقلیه در حلقه باقی می ماند، انتخاب شود، که انعطاف پذیری در مدیریت ترافیک را فراهم می کند.
• 5افزایش حساسیت اتوماتیک (ASB)
  • این ویژگی به طور قابل اعتماد ترکیبی از کامیون های بزرگ و کامیون های بلند را تشخیص می دهد و به طور خودکار حساسیت را به حداکثر در هنگام تشخیص خودرو افزایش می دهد و شناسایی دقیق را تضمین می کند.
• 6تعويض اتوماتيكي براي محيط
  • دستگاه های تشخیص حلقه (یا سایر سنسورها) به طور خودکار خود را با تغییرات شرایط محیطی تنظیم و کالیبراسیون می کنند.حفظ دقت و ثبات تشخیص علیرغم تغییرات آب و هوایی و عوامل محیطی.
• 7. 17 تنظیم سوئیچ دیپ
  • طراحی سوئیچ غوطه ور روی پوسته تنظیم آشکارگر حلقه را آسان تر و واضح تر می کند که برای کاربران بسیار کاربر پسند است.کاربران می توانند تمام توابع را اول تنظیم کنند و سپس آشکارساز حلقه را نصب کنند.
• 8کانال های دوگانه به صورت همکاری یا مستقل کار می کنند.
  • دو کانال حلقه آشکارگر می تواند به عنوان دو نسخه یک کانال استفاده می شود، پشتیبانی از دو کانال تشخیص مستقل.
  • همچنین اجازه می دهد برای نظارت همزمان از حلقه های متعدد، حلقه آشکارگر توانایی تشخیص جهت در برنامه های کاربردی یک کانال دارد.افزایش انعطاف پذیری و دقت تشخیص وسایل نقلیه.
• 9. مزاحمت ضد صدام
  • از طریق سوئیچ، فرکانس آشکارگر حلقه را می توان تنظیم کرد تا از تداخل های crosstalk ناشی از نصب دو کویل حلقه بیش از حد نزدیک جلوگیری شود.

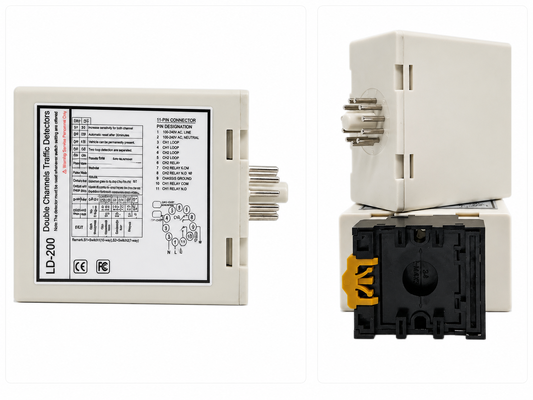

آشکارساز سری LD-200 می تواند برای هر یک از حالت های زیر پیکربندی شود:

• CH1 Detecting Led:Continuously On: نشان دهنده شناسایی وسیله نقلیه است.
• چشمک زدن آهسته: نشان می دهد که حلقه کوتاه است یا تعداد پیچ ها پس از حلقه کافی نیست.
• چشمک زدن سریع: نشان می دهد که حلقه باز شده است یا بعد از حلقه بیش از حد پیچ خورده است.
• CH2 Detecting Led:Continuously On: نشان دهنده شناسایی وسیله نقلیه است.
• چشمک زدن آهسته: نشان می دهد که حلقه کوتاه است یا تعداد پیچ ها پس از حلقه کافی نیست.
• چشمک زدن سریع: نشان می دهد که حلقه باز شده است یا بعد از حلقه بیش از حد پیچ خورده است.

• حساسیت و فرکانس حلقه را می توان با تنظیم سوئیچ 7 طرفه و سوئیچ 10 طرفه تنظیم کرد.
• کاربر می تواند 8 تنظیمات مختلف را با تغییر تنظیمات سوئیچ غوطه ور به حالت های مختلف مانند جداول تنظیمات سوئیچ غوطه ور در زیر انتخاب کند.8 کمتر حساس است و 0.015 حساس ترين است
• دپ سوئیچ 3، 4 و 5 برای انتخاب حساسیت CH2 با 0.8 به عنوان کمترین حساسیت و 0.015 به عنوان حساس ترین.

• (سوئیچ 1) DIP1 و DIP2 افزایش حساسیت ویژه برای هر دو تریلر (هر دو کانال)

(Switch1=S1) D3,D4,D5 و ((Switch2=S2) D1,D2 تنظیم توابع خاص(مود1،23 تشخیص جهت، حالت 45حالت عادی، دو حلقه تشخیص جدا شده اند.)

(Switch1=S1) D6 & D7 & D8 و (Switch2=S2) D3 & D4 & D5 تنظیم حساسیت CH1 و CH2.(خيلي از هشت سطح)

(Switch1=S1) D9 & D10 و (Switch2=S2) D6,D7 فرکانس تنظیم (20K تا 100KHz).

دکمه تنظیم مجدد:لطفا توجه داشته باشید: LD-200 باید هر بار که تغییر تنظیمات در سوئیچ های Dip انجام می شود، دوباره تنظیم شود.

حلقه ها با استفاده از یک ترکیب اپوکسی سیاه سریع یا مستک بتوم داغ برای مخلوط شدن با سطح جاده بسته می شوند.

در هنگام نصب، لطفا پلگ و سوکت محصول را در جهت عمودی نگه دارید

LD-100	LD-102	LD-200	LD-202	JTHT-11
کانال واحد 100-240 ولت AC	کانال واحد 12-24 ولت AC/DC	کانال دوگانه 100-240 ولت AC	کانال دوگانه 12-24 ولت AV/DC	کابل حلقه ای 305 متری طناب تفلون
LCR-MT
مولتی متر
