دردستگاه تشخیص حلقه دو کانال برای کنترل سیگنال های ترافیکی با تشخیص مسیر و حضور خودروبرای جاده ها، مسیرهای ترافیک داخلی، پارکینگ ها، سایت های صنعتی و سایر کاربردهایی که سیگنال های ترافیکی نیاز به ورودی قابل اعتماد وسیله نقلیه دارند طراحی شده است.از طریق نظارت بر دو حلقه ی تحرک از طریق CH1 و CH2، آشکارگر می تواند حضور وسیله نقلیه را شناسایی کند و جهت حرکت را بر اساس ترتیب فعال شدن حلقه ها تعیین کند.این به سیستم کنترل اجازه می دهد تا وسایل نقلیه نزدیک و ترک را متمایز کند و از سیگنال های رله مربوطه برای هماهنگی چراغ های راهنمایی استفاده کند، چراغ های خط رانندگی، لامپ های هشدار، موانع یا سایر تجهیزات کنترل ترافیک.مناسب برای کاربردهایی که نیاز به نظارت مداوم بر وسایل نقلیه در حال انتظار یا حرکت در مناطق شناسایی تعریف شده دارند.

برای یکپارچه سازی انعطاف پذیر کنترل ترافیک، آشکارگر فراهم می کندشش حالت عملیاتی قابل انتخاب، خروجی های مستقل CH1/CH2،8 سطح حساسیت، چهار فرکانس عملیاتی قابل انتخاب و طیف گسترده ای ازمحدوده حثیت حلقه 20~2000 μHتنظیمات حساسیت و فرکانس جداگانه برای هر کانال به بهینه سازی عملکرد تشخیص و کاهش تداخل بین حلقه های نزدیک کمک می کند.افزایش حساسیت خودکار (ASB)ثبات سیگنال را برای کامیون ها، تریلرها و وسایل نقلیه شاسی بلند بهبود می بخشد. حضور دائمی و عملکردهای تنظیم مجدد خودکار از هر دو اشغال طولانی مدت خودرو و تشخیص جریان عادی ترافیک پشتیبانی می کنند.و شاخص های LED بازخورد روشن برای وضعیت کانال و خطاهای حلقه را فراهم می کنند. در دسترس درLD-200 100 ∼ 240 VACوLD-202 1224 ولتاین دستگاه یک راه حل سنجش انعطاف پذیر برای کنترل سیگنال های ترافیکی، مدیریت مسیر، جاده های گیت شده، دسترسی به پارکینگ و سیستم های حمل و نقل هوشمند فراهم می کند..

• 115 تا 2000 μh محدوده تشخیص
  • آشکارساز حلقه از طیف گسترده ای از تشخیص از 15 μH تا 2000 μH پشتیبانی می کند و دارای اندازه های مختلف حلقه و پیکربندی برای کاربرد متنوع در سناریوهای تشخیص ترافیک مختلف است.
  • طیف گسترده ای از تشخیص اجازه می دهد تا دستگاه تشخیص حلقه ما را به تشخیص انواع وسایل نقلیه، موتورسیکلت ها، اتومبیل ها، کامیون فوق العاده طولانی، اتوبوس و غیره
• 2. طرف فشرده
  • محفظه فشرده و به خوبی طراحی شده، تمام الزامات صنعت را برای ویژگی ها و قابلیت ها ترکیب می کند، اجازه می دهد که این آشکارساز در هر سیستم شناسایی ترافیک موجود گنجانده شود.
• 3قابلیت های تشخیصی و نشانه LED
  • قابلیت های تشخیص جامع تشخیص دقیق حلقه و مشکلات نصب و نمایش از طریق حالت LED را امکان پذیر می کند، اطمینان از عملکرد بهینه و کاهش زمان توقف.
• 4زمان حضور قابل انتخاب
  • خروجی رله حضور می تواند برای محدود کردن خروجی تشخیص به یک زمان ثابت (بیش از 30 دقیقه) در حالی که یک وسیله نقلیه در حلقه باقی می ماند، انتخاب شود، که انعطاف پذیری در مدیریت ترافیک را فراهم می کند.
• 5افزایش حساسیت اتوماتیک (ASB)
  • این ویژگی به طور قابل اعتماد ترکیبی از کامیون های بزرگ و کامیون های بلند را تشخیص می دهد و به طور خودکار حساسیت را به حداکثر در هنگام تشخیص خودرو افزایش می دهد و شناسایی دقیق را تضمین می کند.
• 6تعويض اتوماتيكي براي محيط
  • دستگاه های تشخیص حلقه (یا سایر سنسورها) به طور خودکار خود را با تغییرات شرایط محیطی تنظیم و کالیبراسیون می کنند.حفظ دقت و ثبات تشخیص علیرغم تغییرات آب و هوایی و عوامل محیطی.
• 7. 17 تنظیم سوئیچ دیپ
  • طراحی سوئیچ غوطه ور روی پوسته تنظیم آشکارگر حلقه را آسان تر و واضح تر می کند که برای کاربران بسیار کاربر پسند است.کاربران می توانند تمام توابع را اول تنظیم کنند و سپس آشکارساز حلقه را نصب کنند.
• 8کانال های دوگانه به صورت همکاری یا مستقل کار می کنند.
  • دو کانال حلقه آشکارگر می تواند به عنوان دو نسخه یک کانال استفاده می شود، پشتیبانی از دو کانال تشخیص مستقل.
  • همچنین اجازه می دهد برای نظارت همزمان از حلقه های متعدد، حلقه آشکارگر توانایی تشخیص جهت در برنامه های کاربردی یک کانال دارد.افزایش انعطاف پذیری و دقت تشخیص وسایل نقلیه.
• 9. مزاحمت ضد صدام
  • از طریق سوئیچ، فرکانس آشکارگر حلقه را می توان تنظیم کرد تا از تداخل های crosstalk ناشی از نصب دو کویل حلقه بیش از حد نزدیک جلوگیری شود.

آشکارساز سری LD-200 می تواند برای هر یک از حالت های زیر پیکربندی شود:

• CH1 Detecting Led:Continuously On: نشان دهنده شناسایی وسیله نقلیه است.
• چشمک زدن آهسته: نشان می دهد که حلقه کوتاه است یا تعداد پیچ ها پس از حلقه کافی نیست.
• چشمک زدن سریع: نشان می دهد که حلقه باز شده است یا بعد از حلقه بیش از حد پیچ خورده است.
• CH2 Detecting Led:Continuously On: نشان دهنده شناسایی وسیله نقلیه است.
• چشمک زدن آهسته: نشان می دهد که حلقه کوتاه است یا تعداد پیچ ها پس از حلقه کافی نیست.
• چشمک زدن سریع: نشان می دهد که حلقه باز شده است یا بعد از حلقه بیش از حد پیچ خورده است.

• حساسیت و فرکانس حلقه را می توان با تنظیم سوئیچ 7 طرفه و سوئیچ 10 طرفه تنظیم کرد.
• کاربر می تواند 8 تنظیمات مختلف را با تغییر تنظیمات سوئیچ غوطه ور به حالت های مختلف مانند جداول تنظیمات سوئیچ غوطه ور در زیر انتخاب کند.8 کمتر حساس است و 0.015 حساس ترين است
• دپ سوئیچ 3، 4 و 5 برای انتخاب حساسیت CH2 با 0.8 به عنوان کمترین حساسیت و 0.015 به عنوان حساس ترین.

• (سوئیچ 1) DIP1 و DIP2 افزایش حساسیت ویژه برای هر دو تریلر (هر دو کانال)

(Switch1=S1) D3,D4,D5 و ((Switch2=S2) D1,D2 تنظیم توابع خاص(مود1،23 تشخیص جهت، حالت 45حالت عادی، دو حلقه تشخیص جدا شده اند.)

(Switch1=S1) D6 & D7 & D8 و (Switch2=S2) D3 & D4 & D5 تنظیم حساسیت CH1 و CH2.(خيلي از هشت سطح)

(Switch1=S1) D9 & D10 و (Switch2=S2) D6,D7 فرکانس تنظیم (20K تا 100KHz).

دکمه تنظیم مجدد:لطفا توجه داشته باشید: LD-200 باید هر بار که تغییر تنظیمات در سوئیچ های Dip انجام می شود، دوباره تنظیم شود.

حلقه ها با استفاده از یک ترکیب اپوکسی سیاه سریع یا مستک بتوم داغ برای مخلوط شدن با سطح جاده بسته می شوند.

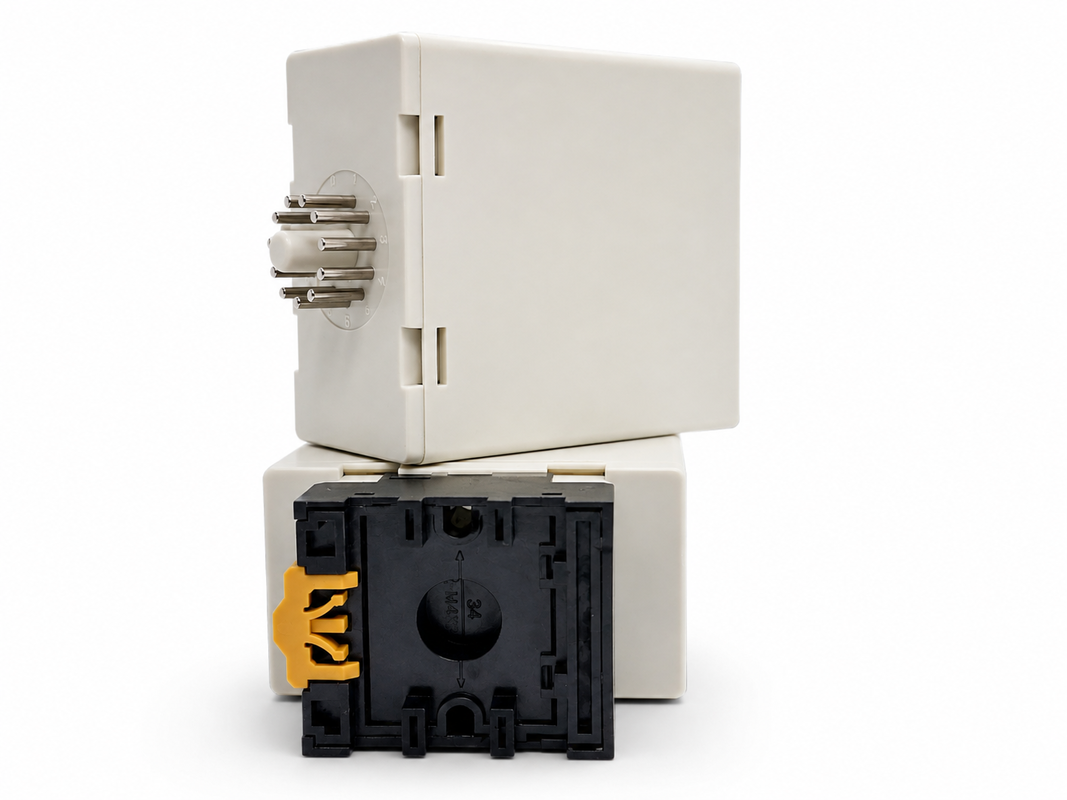

در هنگام نصب، لطفا پلگ و سوکت محصول را در جهت عمودی نگه دارید
