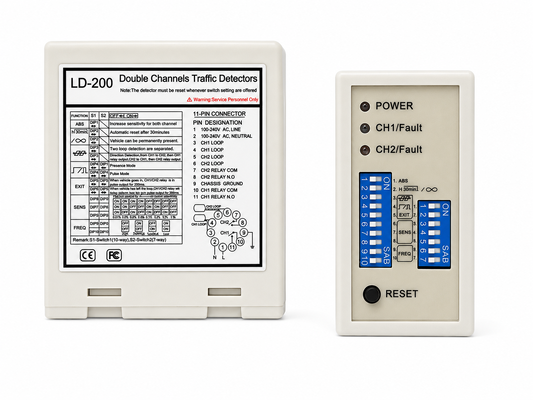

این آشکارساز حلقه خودرو برای کنترل درب صنعتی با تشخیص کانال دوگانه و خروجی رله برای کارخانه‌ها، انبارها، مراکز لجستیک، پارک‌های صنعتی و سایر ورودی‌های خودروی کنترل‌شده که نیاز به حسگری قابل اعتماد حلقه زمینی دارند، طراحی شده است. با دو کانال مستقل، CH1 و CH2، آشکارساز می‌تواند حلقه‌های القایی جداگانه را نظارت کرده و خروجی‌های رله اختصاصی را برای کنترل‌کننده‌های درب، درب‌های صنعتی، سیستم‌های مانع، دستگاه‌های هشداردهنده یا تجهیزات مدیریت ترافیک ارائه دهد. بسته به حالت انتخاب شده، دو کانال می‌توانند به طور مستقل عمل کنند یا با هم کار کنند تا جهت حرکت خودرو را تشخیص دهند و به سیستم‌های درب صنعتی کمک کنند تا ورود، عبور و خروج خودرو را با دقت بیشتری مدیریت کنند. این معماری کانال دوگانه به ویژه برای مکان‌هایی که ترافیک ترکیبی مانند خودروهای سواری، ون‌های تحویل، کامیون‌ها، لیفتراک‌ها و تریلرها را مدیریت می‌کنند، مفید است.

برای عملکرد قابل اعتماد میدانی، آشکارساز از شش حالت عملیاتی قابل انتخاب، تنظیم حساسیت 8 سطحی، چهار تنظیم فرکانس، تشخیص حضور دائمی، بازنشانی خودکار و محدوده اندوکتانس حلقه 20 تا 2000 میکرو هانری پشتیبانی می‌کند. تابع داخلی تقویت خودکار حساسیت (ASB) به حفظ تشخیص پایدار کامیون‌ها، تریلرها، وسایل نقلیه مفصلی و وسایل نقلیه با شاسی بلند کمک می‌کند، در حالی که تنظیم فرکانس مستقل می‌تواند تداخل را در صورت نصب چندین حلقه القایی در نزدیکی کاهش دهد. نشانگرهای وضعیت CH1 و CH2 بازخورد بصری واضحی را برای تشخیص خودرو و خطاهای حلقه ارائه می‌دهند و برنامه‌ریزی سوئیچ DIP به نصابان اجازه می‌دهد تا حالت عملیاتی، حساسیت و فرکانس را مستقیماً در محل پیکربندی کنند. این آشکارساز حلقه خودرو صنعتی که در نسخه‌های LD-200 100-240 ولت AC و LD-202 12-24 ولت موجود است، یک راه‌حل حسگری انعطاف‌پذیر برای درب‌های کشویی، ورودی‌های کارخانه، مناطق بارگیری، مسیرهای دسترسی لجستیک و سیستم‌های کنترل ترافیک صنعتی خودکار ارائه می‌دهد.

• 1. محدوده تشخیص 15-2000 میکرو هانری
  • آشکارساز حلقه از محدوده تشخیص گسترده‌ای از 15 میکرو هانری تا 2000 میکرو هانری پشتیبانی می‌کند و با اندازه‌ها و پیکربندی‌های مختلف حلقه برای کاربرد متنوع در سناریوهای مختلف تشخیص ترافیک سازگار است.
  • محدوده تشخیص گسترده به آشکارساز حلقه ما اجازه می‌دهد تا انواع خودروها، موتورسیکلت‌ها، خودروها، کامیون‌های فوق‌العاده طولانی، اتوبوس‌ها و غیره را تشخیص دهد.
• 2. کناره فشرده
  • محفظه فشرده و مهندسی شده به خوبی تمام الزامات صنعتی را برای ویژگی‌ها و عملکرد ترکیب می‌کند و به این آشکارساز اجازه می‌دهد تا در هر سیستم تشخیص ترافیک موجود گنجانده شود.
• 3. قابلیت‌های تشخیصی و نشانگر LED
  • قابلیت‌های تشخیصی جامع، تشخیص دقیق مشکلات حلقه و نصب را امکان‌پذیر می‌سازد و از طریق وضعیت LED نشان داده می‌شود و از عملکرد بهینه اطمینان حاصل کرده و زمان خرابی را کاهش می‌دهد.
• 4. زمان حضور قابل انتخاب
  • خروجی رله حضور را می‌توان برای محدود کردن خروجی تشخیص به یک زمان ثابت (بیش از 30 دقیقه) در حالی که خودرو روی حلقه باقی می‌ماند، انتخاب کرد و انعطاف‌پذیری در مدیریت ترافیک را فراهم می‌کند.
• 5. تقویت خودکار حساسیت (ASB)
  • این ویژگی با افزایش خودکار حساسیت به حداکثر پس از تشخیص خودرو، ترکیب‌های بزرگ کامیون-تریلر و وسایل نقلیه با تخت بالا را به طور قابل اعتماد تشخیص می‌دهد و از شناسایی دقیق اطمینان حاصل می‌کند.
• 6. جبران خودکار انحراف محیطی
  • آشکارسازهای حلقه (یا سایر سنسورها) به طور خودکار خود را با تغییرات در شرایط محیطی تنظیم و کالیبره می‌کنند و دقت و پایداری تشخیص را علی‌رغم عوامل مختلف آب و هوایی و محیطی حفظ می‌کنند.
• 7. تنظیم سوئیچ DIP 17 تایی
  • طراحی سوئیچ DIP روی پوسته، تنظیم آشکارساز حلقه را آسان‌تر و واضح‌تر می‌کند که برای کاربران بسیار کاربرپسند است. کاربران می‌توانند تمام عملکردها را تنظیم کرده و سپس آشکارساز حلقه را نصب کنند.
• 8. کانال‌های دوگانه به صورت همکاری یا مستقل کار می‌کنند
  • آشکارساز حلقه دو کاناله را می‌توان به عنوان دو نسخه تک کاناله استفاده کرد، از دو کانال تشخیص مستقل پشتیبانی می‌کند.
  • همچنین با امکان نظارت همزمان بر چندین حلقه، آشکارساز حلقه توانایی تشخیص جهت را در کاربردهای تک کاناله دارد و انعطاف‌پذیری و دقت تشخیص خودرو را افزایش می‌دهد.
• 9. تداخل ضد تداخل متقابل.
  • از طریق سوئیچ DIP، فرکانس آشکارساز حلقه را می‌توان برای جلوگیری از تداخل متقابل ناشی از نصب دو کویل حلقه در نزدیکی بیش از حد تنظیم کرد.

آشکارساز سری LD-200 را می‌توان برای هر یک از حالت‌های زیر پیکربندی کرد:

• LED تشخیص CH1: روشن مداوم: نشان‌دهنده تشخیص خودرو است.
• چشمک‌زن آهسته: نشان‌دهنده اتصال کوتاه حلقه یا تعداد پیچ‌های پس از حلقه کافی نیست.
• چشمک‌زن سریع: نشان‌دهنده مدار باز حلقه یا تعداد پیچ‌های پس از حلقه بیش از حد است.
• LED تشخیص CH2: روشن مداوم: نشان‌دهنده تشخیص خودرو است.
• چشمک‌زن آهسته: نشان‌دهنده اتصال کوتاه حلقه یا تعداد پیچ‌های پس از حلقه کافی نیست.
• چشمک‌زن سریع: نشان‌دهنده مدار باز حلقه یا تعداد پیچ‌های پس از حلقه بیش از حد است.

• حساسیت و فرکانس حلقه را می‌توان با تنظیم سوئیچ DIP 7 جهته و سوئیچ DIP 10 جهته تنظیم کرد.
• کاربر می‌تواند با تغییر تنظیم سوئیچ DIP به حالت‌های مختلف همانطور که در جداول تنظیم سوئیچ DIP در زیر آمده است، 8 تنظیم مختلف را انتخاب کند. سوئیچ DIP 6، 7 و 8 برای انتخاب حساسیت CH1 با 0.8 کمترین حساسیت و 0.015 بیشترین حساسیت است.
• سوئیچ DIP 3، 4 و 5 برای انتخاب حساسیت CH2 با 0.8 کمترین حساسیت و 0.015 بیشترین حساسیت است.

• (سوئیچ 1) DIP1 و DIP2 افزایش حساسیت ویژه برای هر دو تریلر (هر دو کانال)

(سوئیچ 1=S1) D3، D4، D5 و (سوئیچ 2=S2) D1، D2 تنظیم عملکردهای ویژه(حالت 1، 2، 3 تشخیص جهت. حالت 4، 5، 6 حالت عادی، تشخیص دو حلقه جداگانه است.)

(سوئیچ 1=S1) D6 و D7 و D8 و (سوئیچ 2=S2) D3 و D4 و D5 تنظیم انتخاب حساسیت CH1 و CH2. (هشت سطح انتخابی)

(سوئیچ 1=S1) D9 و D10 و (سوئیچ 2=S2) D6، D7 تنظیم فرکانس (20 کیلوهرتز تا 100 کیلوهرتز).

دکمه بازنشانی: لطفاً توجه داشته باشید: LD-200 باید هر بار که تغییری در تنظیمات سوئیچ‌های DIP ایجاد می‌شود، بازنشانی شود.

حلقه‌ها با استفاده از یک ترکیب اپوکسی سیاه "سریع‌گیر" یا قیر داغ برای ترکیب با سطح جاده مهر و موم می‌شوند.

هنگام نصب، لطفاً پلاگ و سوکت محصول را در جهت عمودی نگه دارید.

LD-100	LD-102	LD-200	LD-202	JTHT-11
تک کاناله 100-240 ولت AC	تک کاناله 12-24 ولت AC/DC	دو کاناله 100-240 ولت AC	دو کاناله 12-24 ولت AV/DC	کابل حلقه کویل تفلون 305 متر
LCR-MT
مولتی‌متر
