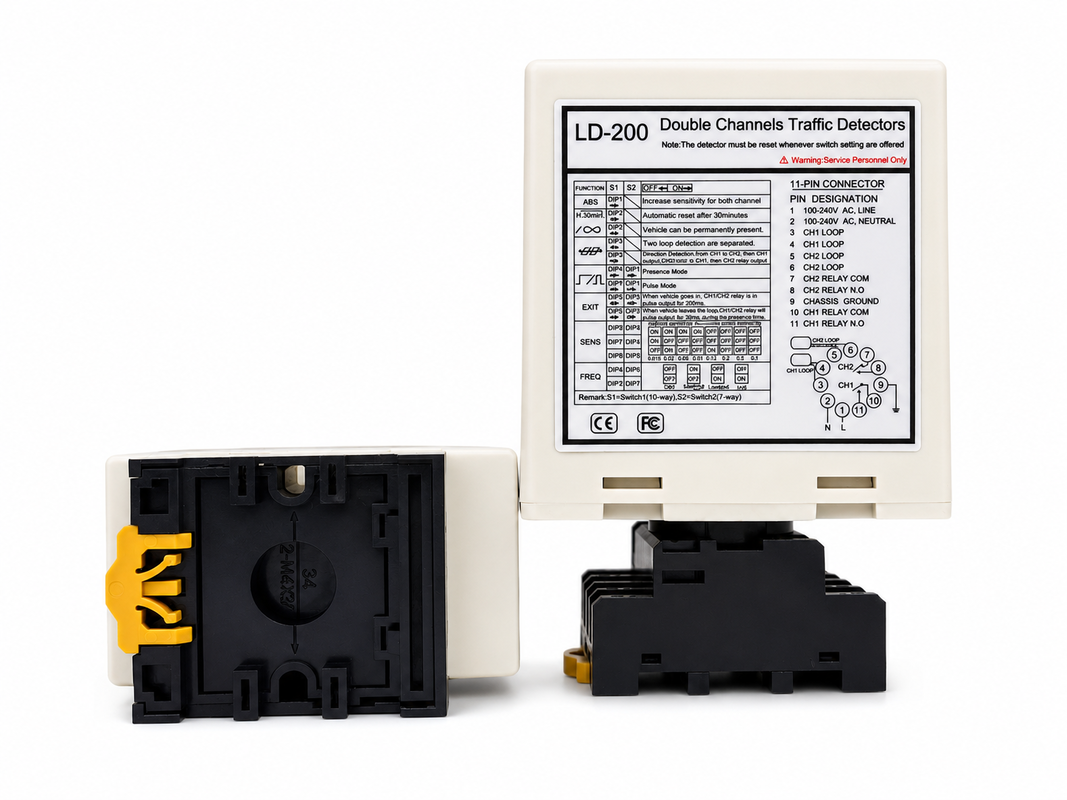

دستگاه آشکارساز حلقه خودرویی دو کاناله برای کنترل درب کشویی با تشخیص جهت و حضور یک راه حل سنجش عملی برای ورودی‌های درب کشویی اتوماتیک ارائه می‌دهد که در آن سیستم کنترل نه تنها باید بداند که آیا خودرویی حضور دارد یا خیر، بلکه نحوه حرکت آن در مسیر دسترسی را نیز بداند. دو کانال مستقل، CH1 و CH2، می‌توانند حلقه‌های القایی جداگانه را نظارت کنند و از توالی فعال‌سازی حلقه برای تعیین جهت حرکت خودرو استفاده کنند. بسته به حالت عملیاتی انتخاب شده، آشکارساز می‌تواند سیگنال‌های تشخیص جهت‌دار، خروجی حضور مداوم خودرو، پالس ورودی یا پالس خروجی را ارائه دهد. این خروجی‌های رله را می‌توان با کنترل‌کننده‌های درب کشویی و سایر تجهیزات اتوماسیون دسترسی ادغام کرد تا از باز شدن درب با تحریک خودرو، تأیید عبور و مدیریت دقیق‌تر ورودی/خروجی پشتیبانی کند.

برای مکان‌هایی با اندازه‌های مختلف خودرو و چیدمان حلقه‌ها، هر کانال ارائه می‌دهد8 سطح حساسیت قابل انتخاب، تنظیم فرکانس مستقل و سازگاری با اندوکتانس حلقه از20 تا 2000 میکرو هانری .عملکردتقویت خودکار حساسیت (ASB) به حفظ تشخیص هنگام عبور کامیون‌ها، تریلرها، خودروهای مفصلی یا خودروهای با شاسی بلند از ناحیه سنجش کمک می‌کند، در حالی که گزینه‌های حضور دائمی و بازنشانی خودکار انعطاف‌پذیری را هم برای عبور خودروهای کوتاه و هم برای اشغال طولانی مدت فراهم می‌کنند. شش حالت عملیاتی قابل انتخاب، خروجی‌های رله اختصاصی CH1/CH2، پیکربندی سوئیچ DIP و نشانگر وضعیت LED و خطا، راه‌اندازی و بهره‌برداری سیستم را ساده می‌کنند. موجود در نسخه‌هایLD-200 100-240 ولت AC وLD-202 12-24 ولت

• ویژگی
  • 1. محدوده تشخیص 15-2000 میکرو هانری
  • آشکارساز حلقه از محدوده تشخیص گسترده‌ای از 15 میکرو هانری تا 2000 میکرو هانری پشتیبانی می‌کند و اندازه‌ها و پیکربندی‌های مختلف حلقه را برای کاربرد متنوع در سناریوهای مختلف تشخیص ترافیک تطبیق می‌دهد.
• محدوده تشخیص گسترده به آشکارساز حلقه ما امکان می‌دهد تا انواع خودروها، موتورسیکلت‌ها، اتومبیل‌ها، کامیون‌های فوق‌العاده طولانی، اتوبوس‌ها و غیره را تشخیص دهد.
  • 2. کناره فشرده
• محفظه فشرده و مهندسی شده، تمام الزامات صنعتی را برای ویژگی‌ها و عملکرد ترکیب می‌کند و به این آشکارساز اجازه می‌دهد تا در هر سیستم تشخیص ترافیک موجود گنجانده شود.
  • 3. قابلیت‌های تشخیصی و نشانگر LED
• قابلیت‌های تشخیصی جامع، تشخیص دقیق مشکلات حلقه و نصب را امکان‌پذیر می‌سازد و از طریق وضعیت LED نشان داده می‌شود و عملکرد بهینه را تضمین کرده و زمان خرابی را کاهش می‌دهد.
  • 4. زمان حضور قابل انتخاب
• خروجی رله حضور را می‌توان برای محدود کردن خروجی تشخیص به یک زمان ثابت (بیش از 30 دقیقه) در حالی که خودرو روی حلقه باقی می‌ماند، انتخاب کرد و انعطاف‌پذیری در مدیریت ترافیک را فراهم می‌کند.
  • 5. تقویت خودکار حساسیت (ASB)
• این ویژگی با افزایش خودکار حساسیت به حداکثر در هنگام تشخیص خودرو، ترکیب‌های بزرگ کامیون-تریلر و خودروهای با تخت بالا را به طور قابل اعتماد تشخیص می‌دهد و شناسایی دقیق را تضمین می‌کند.
  • 6. جبران خودکار انحراف محیطی
• آشکارسازهای حلقه (یا سایر سنسورها) به طور خودکار خود را با تغییرات در شرایط محیطی تنظیم و کالیبره می‌کنند و دقت و پایداری تشخیص را علی‌رغم عوامل مختلف آب و هوایی و محیطی حفظ می‌کنند.
  • 7. تنظیم سوئیچ DIP 17 تایی
• طراحی سوئیچ DIP روی پوسته، تنظیم آشکارساز حلقه را آسان‌تر و واضح‌تر می‌کند که برای کاربران بسیار کاربرپسند است. کاربران می‌توانند تمام عملکردها را تنظیم کرده و سپس آشکارساز حلقه را نصب کنند.
  • 8. کانال‌های دوگانه به صورت مشارکتی یا مستقل کار می‌کنند
  • آشکارساز حلقه دو کاناله می‌تواند به عنوان دو نسخه تک کاناله استفاده شود، از دو کانال تشخیص مستقل پشتیبانی می‌کند.
• همچنین امکان نظارت همزمان بر چندین حلقه را فراهم می‌کند، آشکارساز حلقه توانایی تشخیص جهت را در کاربردهای تک کاناله دارد و انعطاف‌پذیری و دقت تشخیص خودرو را افزایش می‌دهد.
  • 9. تداخل ضد تداخل متقابل.

حالت‌های عملیاتی

• ❀LED برق: LED قرمز برق نشان‌دهنده "روشن بودن برق" است.
• LED تشخیص CH2: روشن مداوم: نشان‌دهنده تشخیص خودرو است.
• چشمک‌زن آهسته: نشان‌دهنده اتصال کوتاه حلقه یا تعداد پیچ‌های پس از حلقه کافی نیست.
• چشمک‌زن سریع: نشان‌دهنده مدار باز حلقه یا تعداد پیچ‌های پس از حلقه زیاد است.
• LED تشخیص CH2: روشن مداوم: نشان‌دهنده تشخیص خودرو است.
• چشمک‌زن آهسته: نشان‌دهنده اتصال کوتاه حلقه یا تعداد پیچ‌های پس از حلقه کافی نیست.

• ❀انتخاب حساسیت
• حساسیت و فرکانس حلقه را می‌توان با تنظیم سوئیچ DIP 7 جهته و سوئیچ DIP 10 جهته تنظیم کرد.
• کاربر می‌تواند با تغییر تنظیم سوئیچ DIP به حالت‌های مختلف طبق جداول تنظیم سوئیچ DIP در زیر، 8 تنظیم مختلف را انتخاب کند. سوئیچ DIP 6، 7 و 8 برای انتخاب حساسیت CH1 با 0.8 کمترین حساسیت و 0.015 بیشترین حساسیت.

• ❀سوئیچ 1=S1: انتخاب عملکرد حلقه کانال 1 (سوئیچ DIP 10 جهته)

(سوئیچ 1) DIP1 و DIP2 افزایش حساسیت ویژه برای هر دو تریلر (هر دو کانال)(سوئیچ 1=S1) D3، D4، D5 و (سوئیچ 2=S2) D1، D2 تنظیم عملکردهای ویژه

(حالت 1، 2، 3 تشخیص جهت. حالت 4، 5، 6 حالت عادی، تشخیص دو حلقه جداگانه است.)(سوئیچ 1=S1) D6 و D7 و D8 و (سوئیچ 2=S2) D3 و D4 و D5 انتخاب حساسیت CH1 و CH2.

(هشت سطح انتخابی)

(سوئیچ 1=S1) D9 و D10 و (سوئیچ 2=S2) D6، D7 تنظیم فرکانس (20 کیلوهرتز تا 100 کیلوهرتز).دکمه بازنشانی:

نصب حلقه

حلقه‌ها با استفاده از یک ترکیب اپوکسی سیاه "ست سریع" یا قیر داغ برای ترکیب با سطح جاده مهر و موم می‌شوند.

سری محصول	LD-100	LD-102	LD-200	LD-202
100-240 ولت AC دو کاناله	100-240 ولت AC تک کاناله	100-240 ولت AC دو کاناله	100-240 ولت AC دو کاناله	12-24 ولت AC/DC کابل حلقه
305 متر سیم‌پیچ تفلون
LCR-MT
