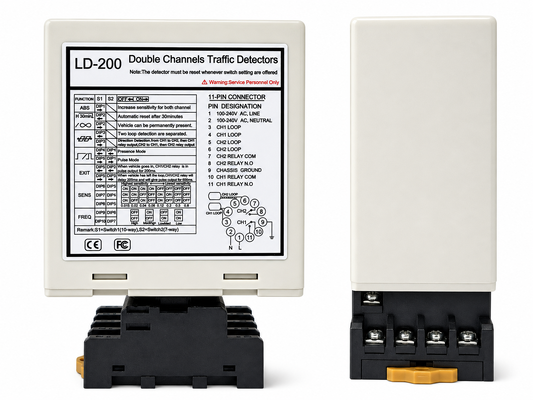

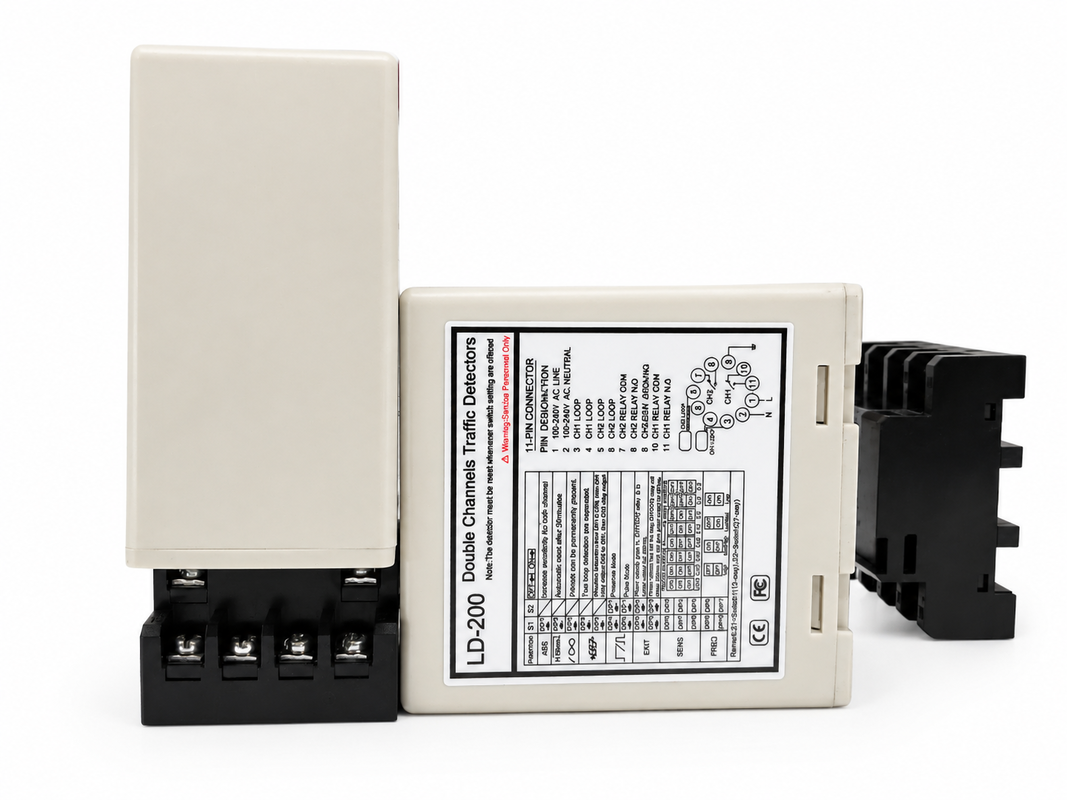

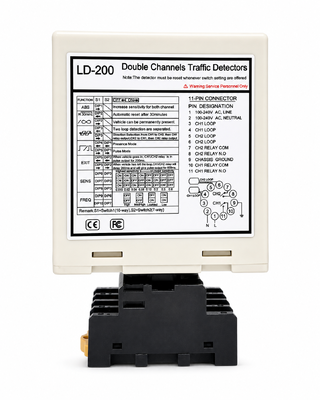

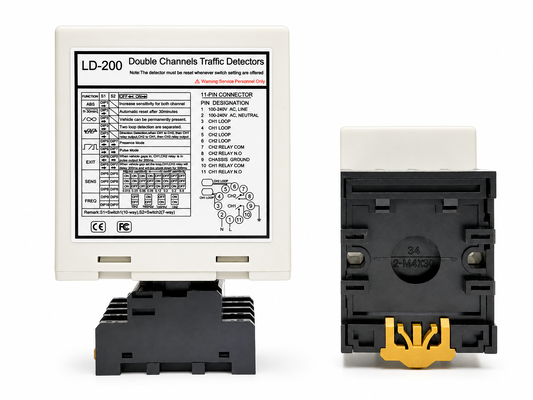

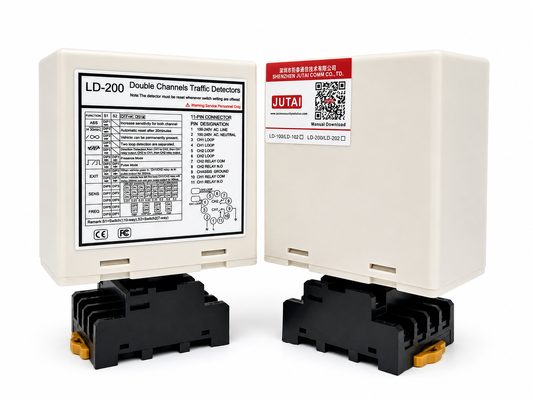

این آشکارساز حلقه دوگانه برای تشخیص کامیون و تریلر با عملکرد افزایش خودکار حساسیت برای کاربردهای دسترسی وسایل نقلیه توسعه یافته است که در آن تشخیص مداوم وسایل نقلیه طولانی، کامیون‌های مفصلی، تریلرها و وسایل نقلیه با شاسی بلند با تنظیمات استاندارد حلقه دشوار است. این دستگاه با دو کانال تشخیص مستقل، CH1 و CH2، می‌تواند حلقه‌های القایی جداگانه را نظارت کند یا در حالت‌های حلقه دوگانه هماهنگ برای کنترل پیشرفته‌تر حرکت وسیله نقلیه عمل کند. عملکرد افزایش خودکار حساسیت (ASB) آن، حساسیت تشخیص را پس از شناسایی وسیله نقلیه افزایش می‌دهد و به حفظ سیگنال پایدار در هنگام عبور بخش‌های مختلف کامیون یا تریلر از روی حلقه کمک می‌کند. این امر خطر قطع رله ناشی از شکاف بین تراکتور و تریلر یا ساختارهای وسیله نقلیه که پاسخ‌های القایی ضعیف‌تری تولید می‌کنند را کاهش می‌دهد.

علاوه بر تشخیص بهبود یافته وسایل نقلیه سنگین، این آشکارساز از تنظیم حساسیت 8 سطحی، چهار فرکانس عملیاتی قابل انتخاب، محدوده اندوکتانس حلقه 20 تا 2000 میکروهری، تشخیص حضور دائمی، بازنشانی خودکار و شش حالت عملیاتی برای ادغام انعطاف‌پذیر سیستم پشتیبانی می‌کند. CH1 و CH2 می‌توانند برای تشخیص حضور مستقل، خروجی پالس ورودی یا خروجی، یا تشخیص جهت وسیله نقلیه پیکربندی شوند، در حالی که خروجی‌های رله اختصاصی اتصال آسان به گیت‌های مانع، گیت‌های کشویی، درب‌های صنعتی، کنترل‌کننده‌های پارکینگ، سیگنال‌های ترافیکی و سیستم‌های توزین را فراهم می‌کنند. نشانگرهای وضعیت LED و خطا به تشخیص در محل کمک می‌کنند و برنامه‌ریزی سوئیچ DIP راه‌اندازی و راه‌اندازی را ساده می‌کند. با نسخه‌های LD-200 100-240 ولت AC و LD-202 12-24 ولت، این آشکارساز حلقه دوگانه راه‌حلی قابل اعتماد برای مراکز لجستیک، پارک‌های صنعتی، ورودی‌های کامیون، ایستگاه‌های عوارضی، باسکول‌ها و سایر کاربردهای کنترل دسترسی وسایل نقلیه سنگین ارائه می‌دهد.

• 1. محدوده تشخیص 15-2000 میکروهری
  • آشکارساز حلقه از محدوده تشخیص وسیعی از 15 میکروهری تا 2000 میکروهری پشتیبانی می‌کند و اندازه‌ها و پیکربندی‌های مختلف حلقه را برای کاربرد متنوع در سناریوهای مختلف تشخیص ترافیک تطبیق می‌دهد.
  • محدوده تشخیص وسیع به آشکارساز حلقه ما امکان می‌دهد تا انواع وسایل نقلیه، موتورسیکلت‌ها، خودروها، کامیون‌های فوق‌العاده طولانی، اتوبوس‌ها و غیره را تشخیص دهد.
• 2. اندازه فشرده
  • محفظه فشرده و مهندسی شده به خوبی تمام الزامات صنعت را برای ویژگی‌ها و عملکرد ترکیب می‌کند و به این آشکارساز اجازه می‌دهد تا در هر سیستم تشخیص ترافیک موجود گنجانده شود.
• 3. قابلیت‌های تشخیصی و نشانگر LED
  • قابلیت‌های تشخیصی جامع، تشخیص دقیق مشکلات حلقه و نصب را امکان‌پذیر می‌سازد و از طریق وضعیت LED نمایش داده می‌شود و از عملکرد بهینه اطمینان حاصل کرده و زمان خرابی را کاهش می‌دهد.
• 4. زمان حضور قابل انتخاب
  • خروجی رله حضور را می‌توان برای محدود کردن خروجی تشخیص به یک زمان ثابت (بیش از 30 دقیقه) در حالی که وسیله نقلیه روی حلقه باقی می‌ماند، انتخاب کرد و انعطاف‌پذیری در مدیریت ترافیک را فراهم می‌کند.
• 5. افزایش خودکار حساسیت (ASB)
  • این ویژگی با افزایش خودکار حساسیت به حداکثر پس از تشخیص وسیله نقلیه، ترکیب‌های بزرگ کامیون-تریلر و وسایل نقلیه با بستر بالا را به طور قابل اعتماد تشخیص می‌دهد و از شناسایی دقیق اطمینان حاصل می‌کند.
• 6. جبران خودکار انحراف محیطی
  • آشکارسازهای حلقه (یا سایر سنسورها) به طور خودکار خود را با تغییرات در شرایط محیطی تنظیم و کالیبره می‌کنند و دقت و پایداری تشخیص را علی‌رغم عوامل مختلف آب و هوایی و محیطی حفظ می‌کنند.
• 7. تنظیم 17 سوئیچ DIP
  • طراحی سوئیچ DIP روی پوسته، تنظیم آشکارساز حلقه را آسان‌تر و واضح‌تر می‌کند که برای کاربران بسیار کاربرپسند است. کاربران می‌توانند تمام عملکردها را تنظیم کرده و سپس آشکارساز حلقه را نصب کنند.
• 8. کانال‌های دوگانه به صورت همکاری یا مستقل کار می‌کنند
  • آشکارساز حلقه دو کاناله می‌تواند به عنوان دو نسخه تک کاناله استفاده شود، از دو کانال تشخیص مستقل پشتیبانی می‌کند.
  • همچنین با امکان نظارت همزمان بر چندین حلقه، آشکارساز حلقه قادر به تشخیص جهت در کاربردهای تک کاناله است و انعطاف‌پذیری و دقت تشخیص وسیله نقلیه را افزایش می‌دهد.
• 9. تداخل ضد تداخل متقابل.
  • از طریق سوئیچ DIP، فرکانس آشکارساز حلقه را می‌توان برای جلوگیری از تداخل متقابل ناشی از نصب دو سیم‌پیچ حلقه خیلی نزدیک تنظیم کرد.

آشکارساز سری LD-200 را می‌توان برای هر یک از حالت‌های زیر پیکربندی کرد:

• LED تشخیص CH1: روشن مداوم: نشان‌دهنده تشخیص وسیله نقلیه است.
• چشمک‌زن آهسته: نشان‌دهنده اتصال کوتاه حلقه یا تعداد پیچ‌های پس از حلقه کافی نیست.
• چشمک‌زن سریع: نشان‌دهنده مدار باز حلقه یا تعداد پیچ‌های پس از حلقه بیش از حد است.
• LED تشخیص CH2: روشن مداوم: نشان‌دهنده تشخیص وسیله نقلیه است.
• چشمک‌زن آهسته: نشان‌دهنده اتصال کوتاه حلقه یا تعداد پیچ‌های پس از حلقه کافی نیست.
• چشمک‌زن سریع: نشان‌دهنده مدار باز حلقه یا تعداد پیچ‌های پس از حلقه بیش از حد است.

• حساسیت و فرکانس حلقه را می‌توان با تنظیم سوئیچ DIP 7 جهته و سوئیچ DIP 10 جهته تنظیم کرد.
• کاربر می‌تواند با تغییر تنظیم سوئیچ DIP به حالت‌های مختلف همانطور که در جداول تنظیم سوئیچ DIP در زیر آمده است، 8 تنظیم مختلف را انتخاب کند. سوئیچ DIP 6، 7 و 8 برای انتخاب حساسیت CH1 با 0.8 کمترین حساسیت و 0.015 بیشترین حساسیت است.
• سوئیچ DIP 3، 4 و 5 برای انتخاب حساسیت CH2 با 0.8 کمترین حساسیت و 0.015 بیشترین حساسیت است.

• (سوئیچ 1) DIP1 و DIP2 افزایش حساسیت ویژه برای هر دو تریلر (هر دو کانال)

(سوئیچ 1=S1) D3، D4، D5 و (سوئیچ 2=S2) D1، D2 تنظیم عملکردهای ویژه(حالت 1، 2، 3 تشخیص جهت. حالت 4، 5، 6 حالت عادی، تشخیص دو حلقه جدا شده است.)

(سوئیچ 1=S1) D6 و D7 و D8 و (سوئیچ 2=S2) D3 و D4 و D5 انتخاب حساسیت CH1 و CH2.(هشت سطح انتخابی)

(سوئیچ 1=S1) D9 و D10 و (سوئیچ 2=S2) D6، D7 تنظیم فرکانس (20 کیلوهرتز تا 100 کیلوهرتز).

دکمه بازنشانی: لطفاً توجه داشته باشید: LD-200 باید هر بار که تغییری در تنظیمات سوئیچ‌های DIP ایجاد می‌شود، بازنشانی شود.

حلقه‌ها با استفاده از یک ترکیب اپوکسی سیاه "سریع‌گیر" یا قیر داغ برای ترکیب با سطح جاده مهر و موم می‌شوند.

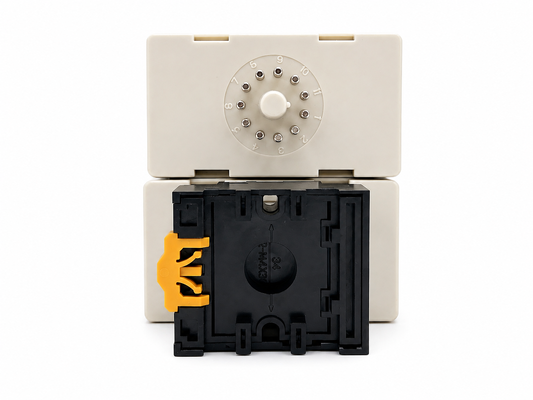

هنگام نصب، لطفاً دوشاخه و سوکت محصول را در جهت عمودی نگه دارید.

LD-100	LD-102	LD-200	LD-202	JTHT-11
تک کاناله 100-240 ولت AC	تک کاناله 12-24 ولت AC/DC	دو کاناله 100-240 ولت AC	دو کاناله 12-24 ولت AC/DC	کابل حلقه 305 متر سیم‌پیچ تفلون
LCR-MT
مولتی‌متر
