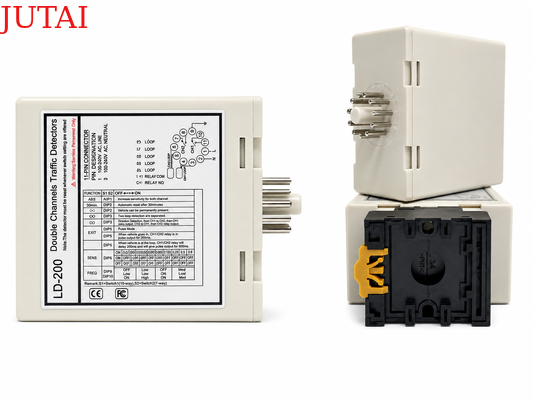

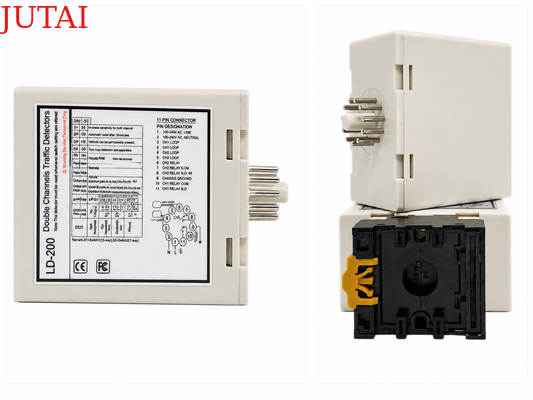

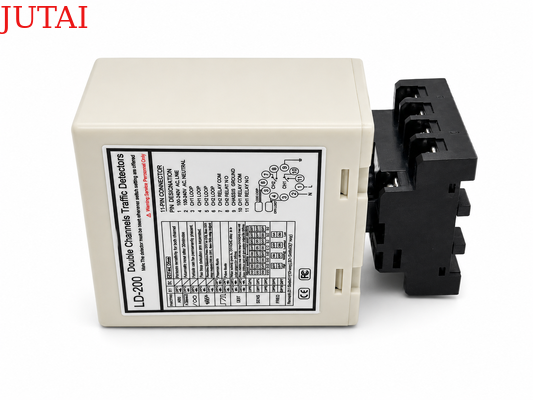

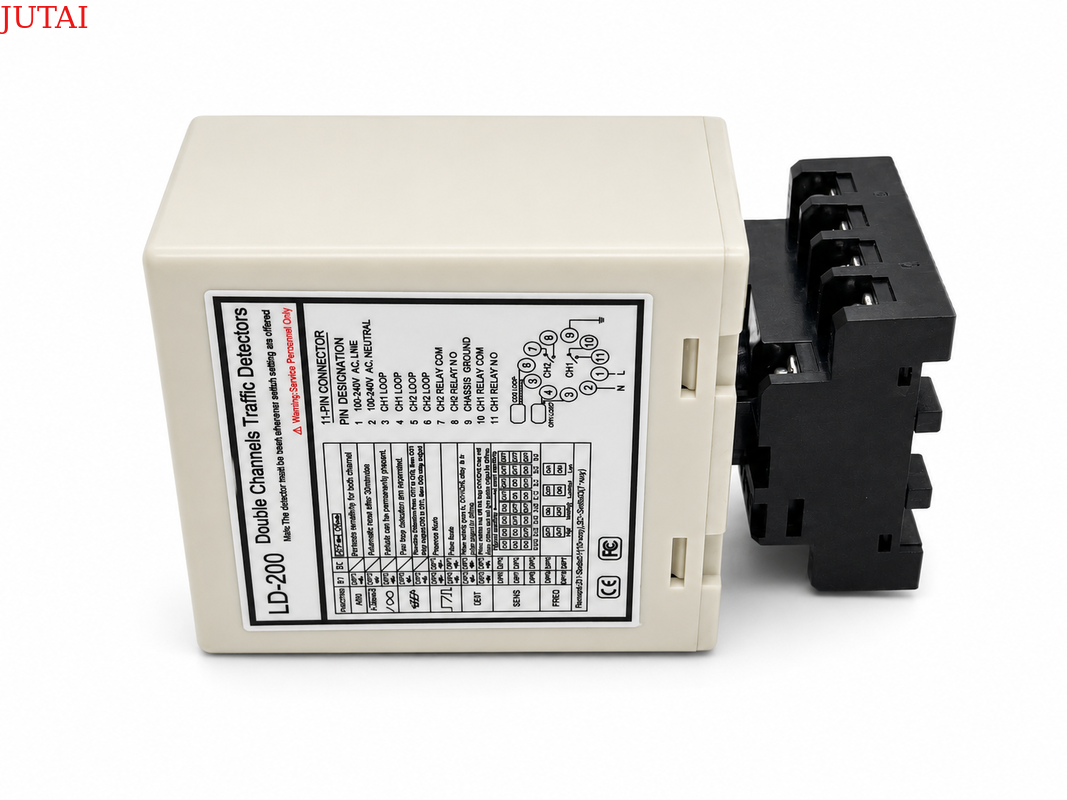

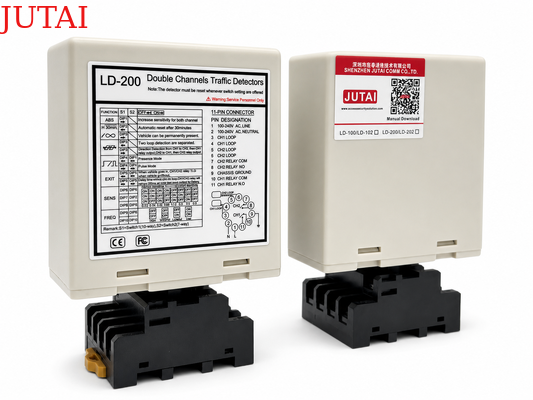

این آشکارساز خودرو دو کاناله برای سیستم های پارکینگ با تشخیص حضور دائمی و بازنشانی خودکار برای نقاط دسترسی پارکینگ ساخته شده است که در آن نظارت پایدار بر اشغال خودرو برای عملکرد قابل اعتماد گیت ضروری است. با دو کانال حسگر مستقل، CH1 و CH2، آشکارساز می تواند دو حلقه القایی را به طور همزمان نظارت کند و از کنترل دو حلقه هماهنگ و مناطق تشخیص خودرو جداگانه پشتیبانی کند. در حالت حالت حضور دائمی، خروجی رله تا زمانی که خودرو روی حلقه باقی بماند فعال می ماند و آن را برای مناطق ایمنی مانع، مناطق انتظار، خطوط بلیط فروشی و برنامه هایی که در آن یک خودرو ثابت باید بدون وقفه تشخیص داده شود، مناسب می کند. هنگامی که حالت بازنشانی خودکار انتخاب می شود، آشکارساز پس از تقریباً 10 دقیقه حضور مداوم خودرو به طور خودکار بازنشانی می شود و یک استراتژی عملیاتی جایگزین برای تاسیساتی که نیازی به نگهداری حضور نامحدود ندارند، ارائه می دهد.

فراتر از نظارت طولانی مدت خودرو، این واحد ترکیب می کند شش حالت عملیاتی قابل انتخاب، خروجی های رله مستقل، تنظیم حساسیت 8 سطحی، چهار تنظیم فرکانس، و محدوده اندوکتانس 20 تا 2000 میکرو هانری برای تطبیق طرح های پارکینگ و پیکربندی های حلقه مختلف. CH1 و CH2 را می توان برای تشخیص جهت خودرو، خروجی حضور مستقل، پالس ورودی، یا پالس خروجی پیکربندی کرد، در حالی که تقویت خودکار حساسیت (ASB) به حفظ تشخیص پایدار کامیون ها، تریلرها، خودروهای مفصلی و خودروهای با شاسی بلند کمک می کند. نشانگرهای LED اختصاصی، بررسی وضعیت و تشخیص خطای حلقه را ساده می کنند و برنامه ریزی سوئیچ DIP امکان پیکربندی سریع در محل را فراهم می کند. موجود به عنوان LD-200 برای 100-240 ولت AC و LD-202 برای 12-24 ولت سیستم های برق، این آشکارساز حلقه خودرو دو کاناله برای گیت های پارکینگ، امکانات پارکینگ بدون سرنشین، گیت های کشویی، ورودی های صنعتی، خطوط عوارضی و سایر برنامه های دسترسی خودرو خودکار مناسب است.

• 1. محدوده تشخیص 15-2000 میکرو هانری
  • آشکارساز حلقه از محدوده تشخیص گسترده ای از 15 میکرو هانری تا 2000 میکرو هانری پشتیبانی می کند و با اندازه ها و پیکربندی های مختلف حلقه برای کاربرد متنوع در سناریوهای مختلف تشخیص ترافیک سازگار است.
  • محدوده تشخیص گسترده به آشکارساز حلقه ما امکان می دهد تا انواع خودروها، موتورسیکلت ها، اتومبیل ها، کامیون های فوق العاده طولانی، اتوبوس ها و غیره را تشخیص دهد.
• 2. کناره فشرده
  • محفظه فشرده و مهندسی شده به خوبی تمام الزامات صنعت را برای ویژگی ها و عملکرد ترکیب می کند و به این آشکارساز اجازه می دهد تا در هر سیستم تشخیص ترافیک موجود گنجانده شود.
• 3. قابلیت های تشخیصی و نشانگر LED
  • قابلیت های تشخیصی جامع امکان تشخیص دقیق مشکلات حلقه و نصب را فراهم می کند و از طریق وضعیت LED نشان می دهد و از عملکرد بهینه اطمینان حاصل می کند و زمان خرابی را کاهش می دهد.
• 4. زمان حضور قابل انتخاب
  • خروجی رله حضور را می توان برای محدود کردن خروجی تشخیص به یک زمان ثابت (بیش از 30 دقیقه) در حالی که خودرو روی حلقه باقی می ماند، انتخاب کرد و انعطاف پذیری در مدیریت ترافیک را فراهم می کند.
• 5. تقویت خودکار حساسیت (ASB)
  • این ویژگی به طور قابل اعتماد ترکیب های بزرگ کامیون-تریلر و خودروهای با تخت بالا را با افزایش خودکار حساسیت به حداکثر در هنگام تشخیص خودرو، تشخیص می دهد و از شناسایی دقیق اطمینان حاصل می کند.
• 6. جبران خودکار انحراف محیطی
  • آشکارسازهای حلقه (یا سایر سنسورها) به طور خودکار خود را با تغییرات در شرایط محیطی تنظیم و کالیبره می کنند و دقت و پایداری تشخیص را علی رغم عوامل مختلف آب و هوایی و محیطی حفظ می کنند.
• 7. تنظیم سوئیچ DIP 17 تایی
  • طراحی سوئیچ DIP روی پوسته، تنظیم آشکارساز حلقه را آسان تر و واضح تر می کند که برای کاربران بسیار کاربرپسند است. کاربران می توانند تمام عملکردها را تنظیم کرده و سپس آشکارساز حلقه را نصب کنند.
• 8. کانال های دوگانه به صورت همکاری یا مستقل کار می کنند
  • آشکارساز حلقه دو کاناله می تواند به عنوان دو نسخه تک کاناله استفاده شود، از دو کانال تشخیص مستقل پشتیبانی می کند.
  • همچنین امکان نظارت همزمان چندین حلقه را فراهم می کند، آشکارساز حلقه توانایی تشخیص جهت در برنامه های تک کاناله را دارد و انعطاف پذیری و دقت تشخیص خودرو را افزایش می دهد.
• 9. تداخل ضد تداخل.
  • از طریق سوئیچ DIP، فرکانس آشکارساز حلقه را می توان برای جلوگیری از تداخل تداخل ناشی از نصب دو سیم پیچ حلقه خیلی نزدیک تنظیم کرد.

آشکارساز سری LD-200 را می توان برای هر یک از حالت های زیر پیکربندی کرد:

• LED تشخیص CH1: روشن مداوم: نشان دهنده تشخیص خودرو است.
• چشمک زن آهسته: نشان دهنده اتصال کوتاه حلقه یا تعداد دورهای پس از حلقه کافی نیست.
• چشمک زن سریع: نشان دهنده مدار باز حلقه یا تعداد دورهای پس از حلقه بیش از حد است.
• LED تشخیص CH2: روشن مداوم: نشان دهنده تشخیص خودرو است.
• چشمک زن آهسته: نشان دهنده اتصال کوتاه حلقه یا تعداد دورهای پس از حلقه کافی نیست.
• چشمک زن سریع: نشان دهنده مدار باز حلقه یا تعداد دورهای پس از حلقه بیش از حد است.

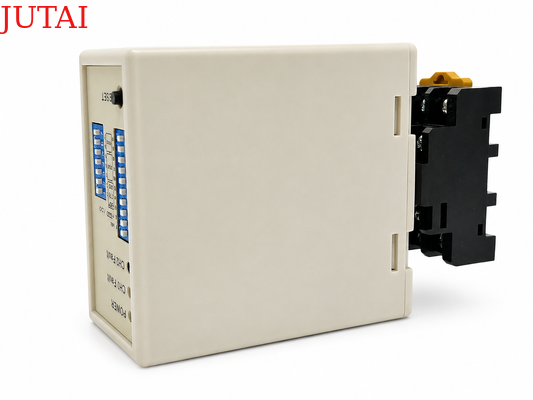

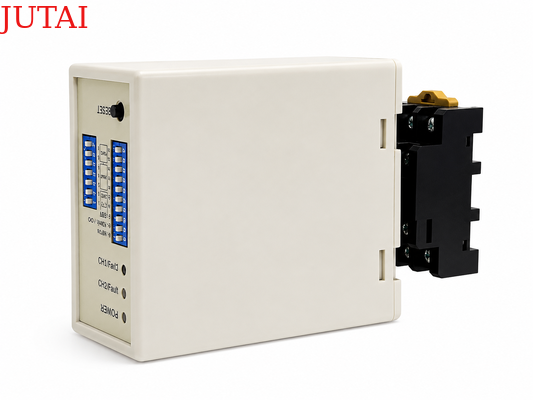

• حساسیت و فرکانس حلقه را می توان با تنظیم سوئیچ DIP 7 جهته و سوئیچ DIP 10 جهته تنظیم کرد.
• کاربر می تواند 8 تنظیم مختلف را با تغییر تنظیم سوئیچ DIP به حالت های مختلف همانطور که در جداول تنظیم سوئیچ DIP در زیر آمده است، انتخاب کند. سوئیچ DIP 6، 7 و 8 برای انتخاب حساسیت CH1 با 0.8 کمترین حساسیت و 0.015 بیشترین حساسیت.
• سوئیچ DIP 3، 4 و 5 برای انتخاب حساسیت CH2 با 0.8 کمترین حساسیت و 0.015 بیشترین حساسیت.

• (سوئیچ 1) DIP1 و DIP2 افزایش حساسیت ویژه برای هر دو تریلر (هر دو کانال)

(سوئیچ 1=S1) D3، D4، D5 و (سوئیچ 2=S2) D1، D2 تنظیم توابع ویژه(حالت 1، 2، 3 تشخیص جهت. حالت 4، 5، 6 حالت عادی، تشخیص دو حلقه جدا شده است.)

(سوئیچ 1=S1) D6 و D7 و D8 و (سوئیچ 2=S2) D3 و D4 و D5 تنظیم انتخاب حساسیت CH1 و CH2. (هشت سطح انتخابی)

(سوئیچ 1=S1) D9 و D10 و (سوئیچ 2=S2) D6، D7 تنظیم فرکانس (20 کیلوهرتز تا 100 کیلوهرتز).

دکمه بازنشانی: لطفا توجه داشته باشید: LD-200 باید هر بار که تغییری در تنظیمات سوئیچ های DIP ایجاد می شود، بازنشانی شود.

حلقه ها با استفاده از یک ترکیب اپوکسی سیاه "سریع گیر" یا قیر داغ برای ترکیب با سطح جاده مهر و موم می شوند.

هنگام نصب، لطفاً پلاگ و سوکت محصول را در جهت عمودی نگه دارید.

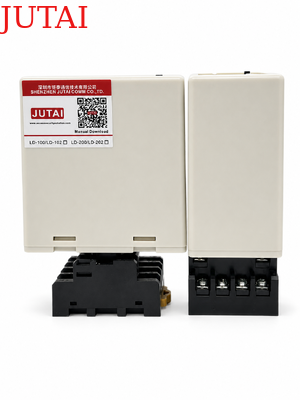

LD-100	LD-102	LD-200	LD-202	JTHT-11
تک کاناله 100-240 ولت AC	تک کاناله 12-24 ولت AC/DC	دو کاناله 100-240 ولت AC	دو کاناله 12-24 ولت AV/DC	کابل حلقه سیم پیچ تفلون 305 متری
LCR-MT
مولتی متر
