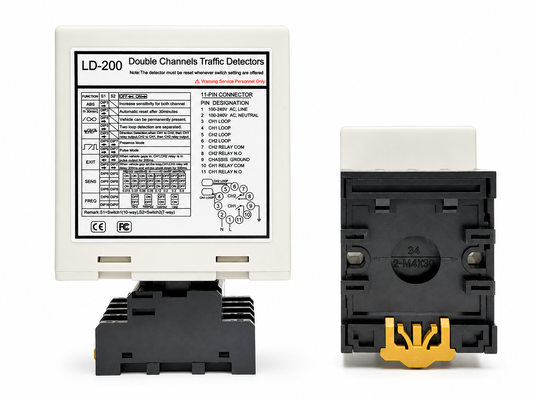

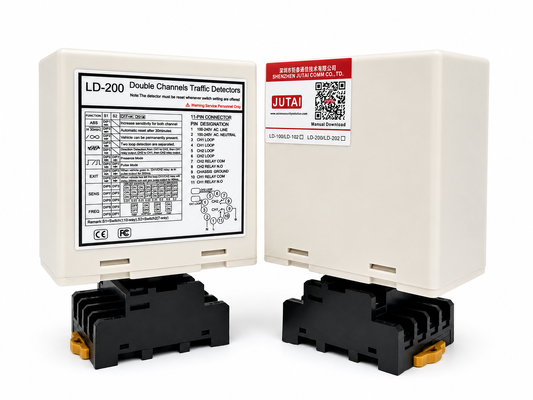

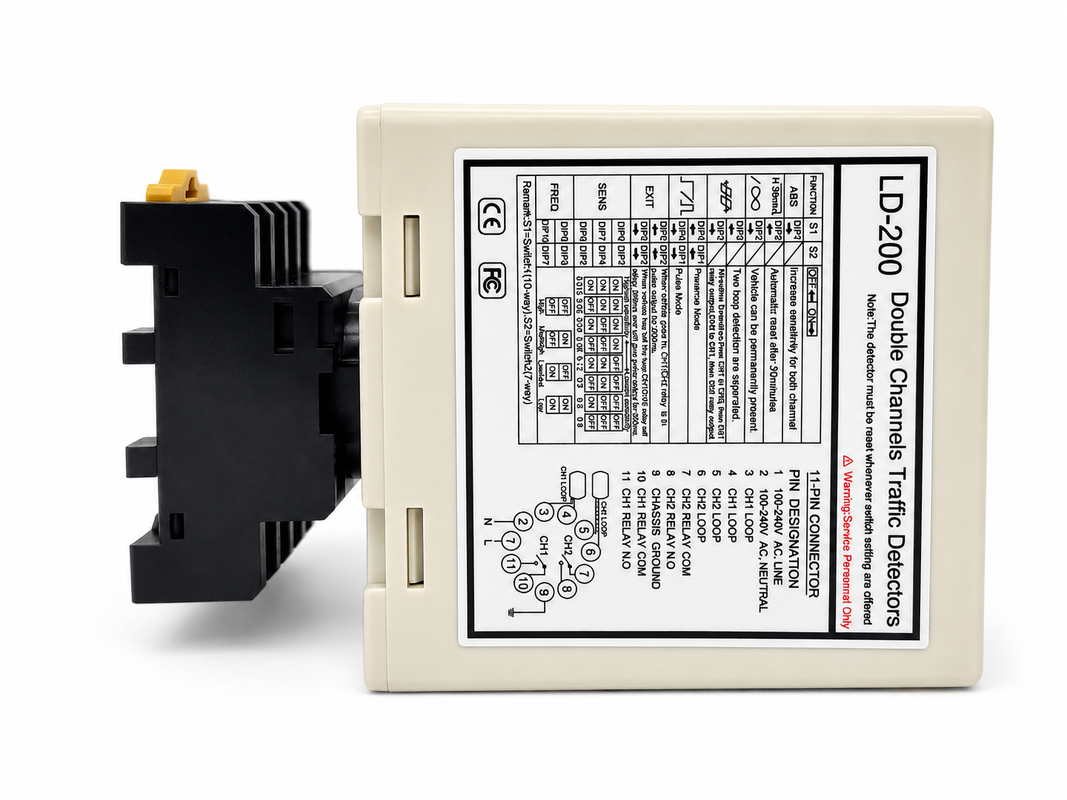

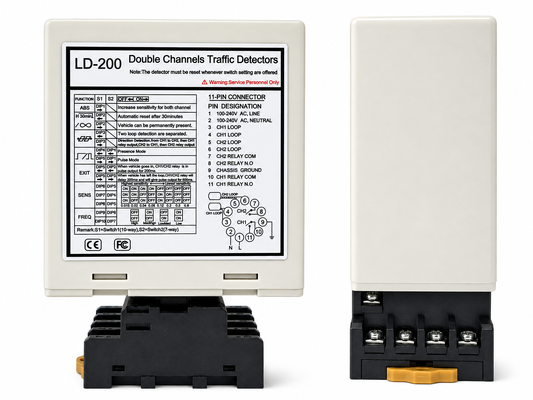

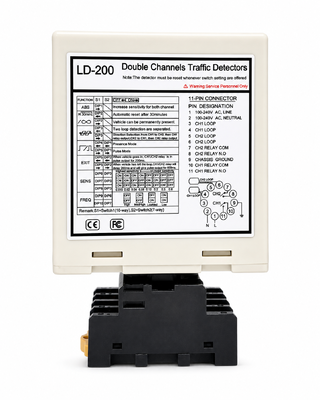

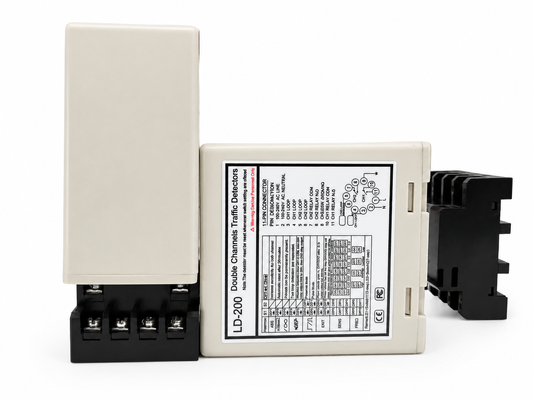

این آشکارساز حلقه دو کاناله برای گیت‌های مانع پارکینگ با تنظیم حساسیت ۸ سطحی برای تشخیص دقیق خودرو در ورودی‌ها و خروجی‌های خودکار پارکینگ طراحی شده است. دو کانال حسگر آن، CH1 و CH2، می‌توانند حلقه‌های القایی جداگانه را پایش کنند و به طور مستقل یا در حالت‌های دو حلقه‌ای هماهنگ برای تشخیص جهت خودرو عمل کنند. محدوده حساسیت قابل انتخاب ۸ سطحی از ۰.۰۱۵٪ تا ۰.۸٪ به هر کانال اجازه می‌دهد تا برای ابعاد مختلف حلقه، شرایط جاده و انواع خودروها تنظیم دقیق شود و به آشکارساز کمک می‌کند تا به طور قابل اعتماد به خودروهای سواری، کامیون‌ها، تریلرها و سایر وسایل نقلیه پاسخ دهد. با حالت‌های خروجی متعدد برای حضور خودرو، پالس ورودی، پالس خروجی و تشخیص جهت، این واحد می‌تواند سیگنال‌های ماشه‌ای قابل اعتماد را به گیت‌های مانع پارکینگ، کنترل‌کننده‌های دسترسی، تجهیزات صدور بلیط و سیستم‌های مدیریت خودرو ارائه دهد.

برای نصب‌هایی که چندین حلقه در نزدیکی یکدیگر قرار دارند، آشکارساز چهار فرکانس کاری قابل تنظیم را برای CH1 و CH2 ارائه می‌دهد که به کاهش تداخل حلقه به حلقه و حفظ عملکرد پایدار کمک می‌کند. تقویت خودکار حساسیت (ASB) پیوستگی تشخیص برای تریلرها و خودروهای با شاسی بلند را بهبود می‌بخشد، در حالی که تنظیمات حضور دائمی و بازنشانی خودکار انعطاف‌پذیری را برای استراتژی‌های مختلف کنترل پارکینگ فراهم می‌کند. رله‌های کانال مستقل، نشانگر وضعیت LED واضح و خطا، برنامه‌ریزی سوئیچ DIP و محدوده القایی حلقه گسترده ۲۰۰-۲۰ میکرو هانری راه‌اندازی و نگهداری را ساده می‌کنند. این آشکارساز حلقه پارکینگ دو کاناله که به صورت LD-200 با ورودی ۱۰۰-۲۴۰ ولت AC و LD-202 با ورودی ۱۲-۲۴ ولت موجود است، راه‌حلی عملی برای اتوماسیون گیت مانع، مدیریت ورود/خروج خودرو، کنترل دسترسی پارکینگ و سایر کاربردهای تشخیص هوشمند خودرو است.

• ۱. محدوده تشخیص ۱۵-۲۰۰۰ میکرو هانری
  • آشکارساز حلقه از محدوده تشخیص گسترده‌ای از ۱۵ میکرو هانری تا ۲۰۰۰ میکرو هانری پشتیبانی می‌کند و با پیکربندی‌های مختلف حلقه برای کاربرد متنوع در سناریوهای مختلف تشخیص ترافیک سازگار است.
  • محدوده تشخیص گسترده به آشکارساز حلقه ما امکان می‌دهد تا انواع خودروها، موتورسیکلت‌ها، خودروهای سواری، کامیون‌های فوق‌العاده طولانی، اتوبوس‌ها و غیره را تشخیص دهد.
• ۲. ابعاد کناری فشرده
  • محفظه فشرده و مهندسی شده، تمام الزامات صنعتی را برای ویژگی‌ها و عملکرد ترکیب می‌کند و به این آشکارساز اجازه می‌دهد تا در هر سیستم تشخیص ترافیک موجود گنجانده شود.
• ۳. قابلیت‌های تشخیصی و نشانگر LED
  • قابلیت‌های تشخیصی جامع، تشخیص دقیق مشکلات حلقه و نصب را امکان‌پذیر می‌سازد و از طریق وضعیت LED نمایش داده می‌شود و عملکرد بهینه را تضمین کرده و زمان خرابی را کاهش می‌دهد.
• ۴. زمان حضور قابل انتخاب
  • خروجی رله حضور را می‌توان برای محدود کردن خروجی تشخیص به یک زمان ثابت (بیش از ۳۰ دقیقه) در حالی که خودرو روی حلقه باقی می‌ماند، انتخاب کرد و انعطاف‌پذیری در مدیریت ترافیک را فراهم می‌کند.
• ۵. تقویت خودکار حساسیت (ASB)
  • این ویژگی با افزایش خودکار حساسیت به حداکثر پس از تشخیص خودرو، ترکیب‌های کامیون-تریلر بزرگ و خودروهای با کف بلند را به طور قابل اعتماد تشخیص می‌دهد و از شناسایی دقیق اطمینان حاصل می‌کند.
• ۶. جبران خودکار انحراف محیطی
  • آشکارسازهای حلقه (یا سایر سنسورها) به طور خودکار خود را با تغییرات در شرایط محیطی تنظیم و کالیبره می‌کنند و دقت و پایداری تشخیص را علی‌رغم عوامل مختلف آب و هوایی و محیطی حفظ می‌کنند.
• ۷. تنظیم ۱۷ سوئیچ DIP
  • طراحی سوئیچ DIP روی پوسته، تنظیم آشکارساز حلقه را آسان‌تر و واضح‌تر می‌کند که برای کاربران بسیار کاربرپسند است. کاربران می‌توانند تمام عملکردها را ابتدا تنظیم کرده و سپس آشکارساز حلقه را نصب کنند.
• ۸. کانال‌های دوگانه به صورت همکاری یا مستقل کار می‌کنند
  • آشکارساز حلقه دو کاناله می‌تواند به عنوان دو نسخه تک کاناله استفاده شود و از دو کانال تشخیص مستقل پشتیبانی می‌کند.
  • همچنین با امکان پایش همزمان چندین حلقه، آشکارساز حلقه توانایی تشخیص جهت را در کاربردهای تک کاناله دارد و انعطاف‌پذیری و دقت تشخیص خودرو را افزایش می‌دهد.
• ۹. تداخل ضد تداخل.
  • از طریق سوئیچ DIP، فرکانس آشکارساز حلقه را می‌توان برای جلوگیری از تداخل تداخل ناشی از نصب دو سیم‌پیچ حلقه در نزدیکی یکدیگر تنظیم کرد.

آشکارساز سری LD-200 را می‌توان برای هر یک از حالت‌های زیر پیکربندی کرد:

• LED تشخیص CH1: روشن مداوم: نشان‌دهنده تشخیص خودرو است.
• چشمک‌زن آهسته: نشان‌دهنده اتصال کوتاه حلقه یا تعداد پیچ‌های پس از حلقه کافی نیست.
• چشمک‌زن سریع: نشان‌دهنده مدار باز حلقه یا تعداد پیچ‌های پس از حلقه زیاد است.
• LED تشخیص CH2: روشن مداوم: نشان‌دهنده تشخیص خودرو است.
• چشمک‌زن آهسته: نشان‌دهنده اتصال کوتاه حلقه یا تعداد پیچ‌های پس از حلقه کافی نیست.
• چشمک‌زن سریع: نشان‌دهنده مدار باز حلقه یا تعداد پیچ‌های پس از حلقه زیاد است.

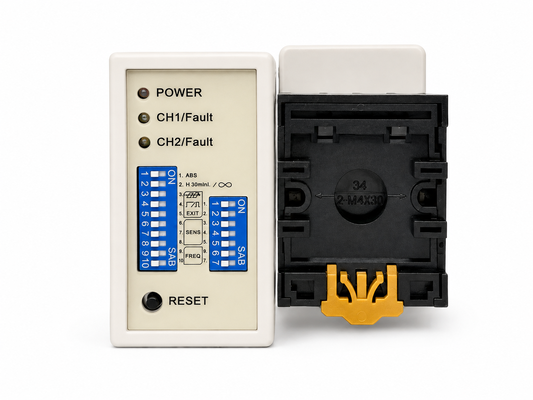

• حساسیت و فرکانس حلقه را می‌توان با تنظیم سوئیچ DIP ۷ جهته و سوئیچ DIP ۱۰ جهته تنظیم کرد.
• کاربر می‌تواند با تغییر تنظیم سوئیچ DIP به حالت‌های مختلف طبق جداول تنظیم سوئیچ DIP در زیر، ۸ تنظیم مختلف را انتخاب کند. سوئیچ DIP ۶، ۷ و ۸ برای انتخاب حساسیت CH1 با ۰.۸ کمترین حساسیت و ۰.۰۱۵ بیشترین حساسیت است.
• سوئیچ DIP ۳، ۴ و ۵ برای انتخاب حساسیت CH2 با ۰.۸ کمترین حساسیت و ۰.۰۱۵ بیشترین حساسیت است.

• (سوئیچ ۱) DIP1 و DIP2 افزایش حساسیت ویژه برای هر دو تریلر (هر دو کانال)

(سوئیچ ۱=S1) D3، D4، D5 و (سوئیچ ۲=S2) D1، D2 تنظیم عملکردهای ویژه(حالت ۱، ۲، ۳ تشخیص جهت. حالت ۴، ۵، ۶ حالت عادی، تشخیص دو حلقه جداگانه است.)

(سوئیچ ۱=S1) D6 و D7 و D8 و (سوئیچ ۲=S2) D3 و D4 و D5 تنظیم انتخاب حساسیت CH1 و CH2.(هشت سطح انتخابی)

(سوئیچ ۱=S1) D9 و D10 و (سوئیچ ۲=S2) D6، D7 تنظیم فرکانس (۲۰ کیلوهرتز تا ۱۰۰ کیلوهرتز).

دکمه بازنشانی: لطفاً توجه داشته باشید: LD-200 باید هر بار که تغییری در تنظیمات سوئیچ‌های DIP ایجاد می‌شود، بازنشانی شود.

حلقه‌ها با استفاده از یک ترکیب اپوکسی سیاه "سریع‌گیر" یا قیر داغ برای ادغام با سطح جاده مهر و موم می‌شوند.

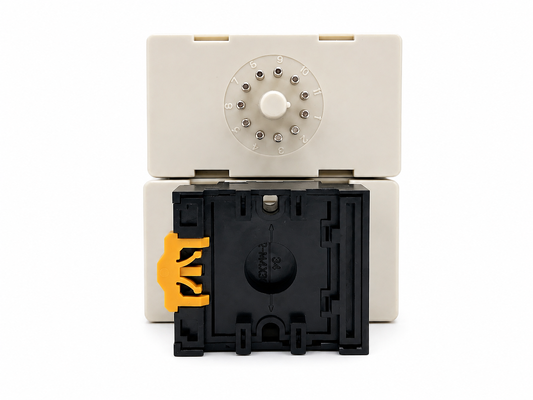

هنگام نصب، لطفاً دوشاخه و سوکت محصول را در جهت عمودی نگه دارید.
