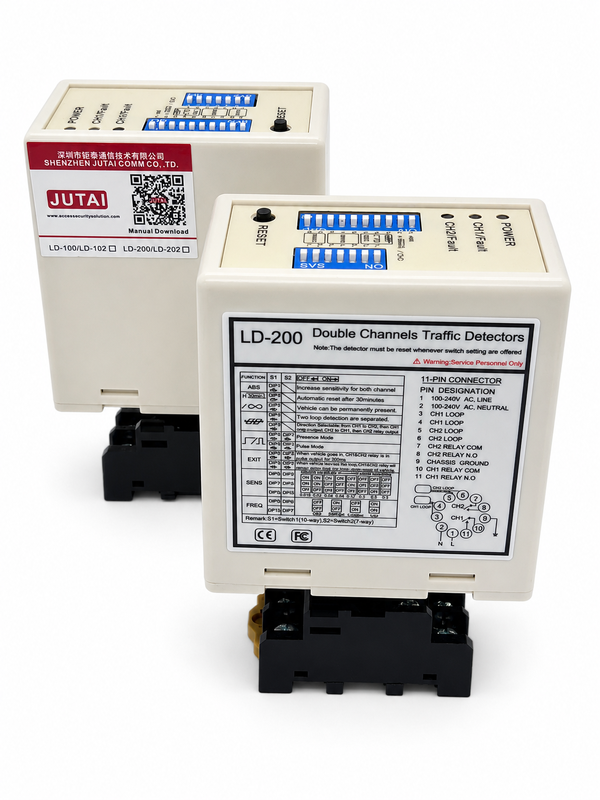

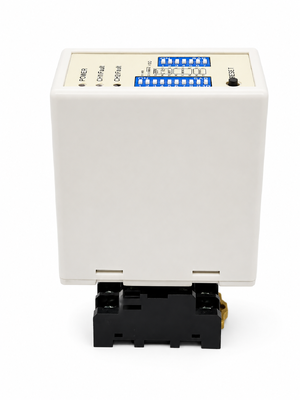

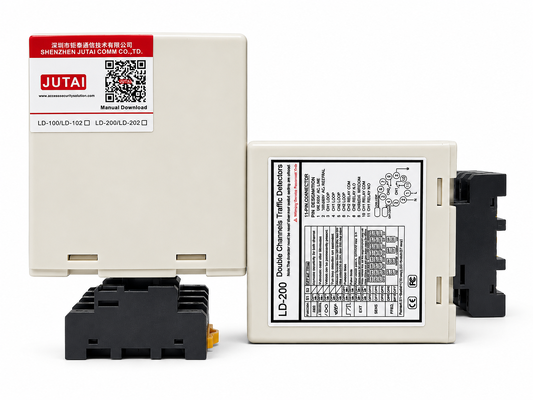

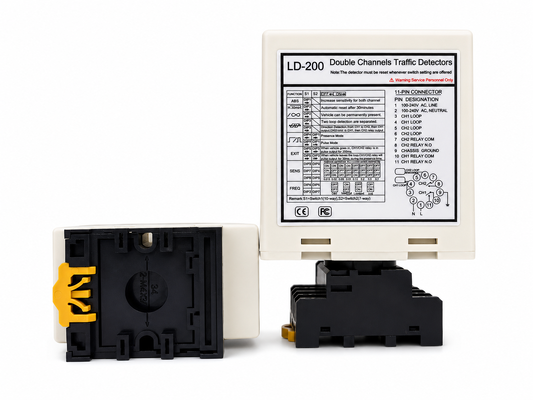

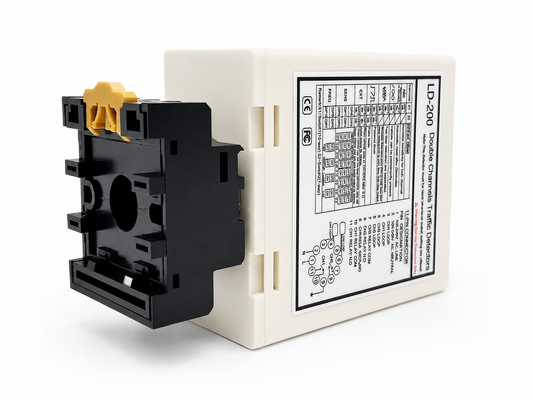

دستگاه آشکارساز حلقه دوگانه برای تشخیص جهت خودرو با تشخیص مستقل CH1 و CH2 برای کاربردهایی طراحی شده است که در آن دو منطقه تشخیص باید به صورت جداگانه یا به عنوان یک سیستم سنجش جهت هماهنگ کار کنند. با نظارت بر توالی فعال سازی CH1 و CH2، آشکارساز می تواند جهت حرکت خودرو را تعیین کرده و خروجی مناسب را برای کنترل ورودی، خروجی یا خطوط دو طرفه ارائه دهد. هنگامی که تشخیص جهت مورد نیاز نیست، هر دو کانال می توانند به طور مستقل برای تشخیص حضور خودرو یا خروجی پالس کار کنند. این معماری انعطاف پذیر حلقه دوگانه، دستگاه را برای موانع پارکینگ، دروازه های کشویی، ورودی های صنعتی، سیستم های شمارش خودرو، خطوط عوارضی و سایر کاربردهای کنترل دسترسی که نیاز به جداسازی واضح بین دو منطقه حسگر دارند، مناسب می کند.

برای پشتیبانی از عملکرد پایدار در شرایط مختلف میدانی، هر کانال تنظیمات حساسیت و فرکانس مخصوص به خود را ارائه می دهد و به CH1 و CH2 اجازه می دهد تا مطابق با اندازه های مختلف حلقه، پاسخ های خودرو یا محیط های نصب پیکربندی شوند. آشکارساز پشتیبانی می کند 8 سطح حساسیت، چهار تنظیم فرکانس قابل انتخاب، محدوده اندوکتانس حلقه 20 تا 2000 میکرو هانری، تشخیص حضور دائمی، بازنشانی خودکار و تقویت خودکار حساسیت (ASB) برای بهبود تشخیص کامیون ها، تریلرها و خودروهای با شاسی بلند. خروجی های رله مستقل و نشانگرهای کانال اختصاصی، کنترل واضح و بازخورد تشخیصی را ارائه می دهند، در حالی که برنامه ریزی سوئیچ DIP، راه اندازی را در طول نصب ساده می کند. با نسخه های LD-200 100-240 ولت AC و نسخه های LD-202 12-24 ولت، این آشکارساز خودرو با حلقه دوگانه راه حلی همه کاره برای تشخیص جهت خودرو، نظارت بر کانال مستقل و کنترل دسترسی ترافیک خودکار ارائه می دهد.

• 1. محدوده تشخیص 15-2000 میکرو هانری
  • آشکارساز حلقه از محدوده تشخیص گسترده ای از 15 میکرو هانری تا 2000 میکرو هانری پشتیبانی می کند و اندازه ها و پیکربندی های مختلف حلقه را برای کاربرد همه کاره در سناریوهای مختلف تشخیص ترافیک تطبیق می دهد.
  • محدوده تشخیص گسترده به آشکارساز حلقه ما اجازه می دهد تا انواع خودروها، موتورسیکلت ها، اتومبیل ها، کامیون های فوق العاده طولانی، اتوبوس ها و غیره را تشخیص دهد.
• 2. اندازه فشرده
  • محفظه فشرده و مهندسی شده به خوبی تمام الزامات صنعتی را برای ویژگی ها و عملکرد ترکیب می کند و به این آشکارساز اجازه می دهد تا در هر سیستم تشخیص ترافیک موجود گنجانده شود.
• 3. قابلیت های تشخیصی و نشانگر LED
  • قابلیت های تشخیصی جامع، تشخیص دقیق مشکلات حلقه و نصب را امکان پذیر می کند و از طریق وضعیت LED نشان داده می شود و از عملکرد بهینه اطمینان حاصل می کند و زمان خرابی را کاهش می دهد.
• 4. زمان حضور قابل انتخاب
  • خروجی رله حضور را می توان برای محدود کردن خروجی تشخیص به یک زمان ثابت (بیش از 30 دقیقه) در حالی که یک خودرو روی حلقه باقی می ماند، انتخاب کرد و انعطاف پذیری در مدیریت ترافیک را فراهم می کند.
• 5. تقویت خودکار حساسیت (ASB)
  • این ویژگی با افزایش خودکار حساسیت به حداکثر پس از تشخیص خودرو، ترکیب های بزرگ کامیون-تریلر و خودروهای با بدنه بلند را به طور قابل اعتماد تشخیص می دهد و از شناسایی دقیق اطمینان حاصل می کند.
• 6. جبران خودکار انحراف محیطی
  • آشکارسازهای حلقه (یا سایر سنسورها) به طور خودکار خود را با تغییرات در شرایط محیطی تنظیم و کالیبره می کنند و دقت و پایداری تشخیص را علی رغم عوامل مختلف آب و هوایی و محیطی حفظ می کنند.
• 7. تنظیم سوئیچ DIP 17 گانه
  • طراحی سوئیچ DIP روی پوسته، تنظیم آشکارساز حلقه را آسان تر و واضح تر می کند که برای کاربران بسیار کاربرپسند است. کاربران می توانند تمام عملکردها را تنظیم کرده و سپس آشکارساز حلقه را نصب کنند.
• 8. کانال های دوگانه به صورت مشارکتی یا مستقل کار می کنند
  • آشکارساز حلقه دو کاناله می تواند به عنوان دو نسخه تک کاناله استفاده شود، از دو کانال تشخیص مستقل پشتیبانی می کند.
  • همچنین امکان نظارت همزمان بر حلقه های متعدد را فراهم می کند، آشکارساز حلقه توانایی تشخیص جهت را در برنامه های تک کاناله دارد. انعطاف پذیری و دقت تشخیص خودرو را افزایش می دهد.
• 9. تداخل ضد تداخل متقابل.
  • از طریق سوئیچ DIP، فرکانس آشکارساز حلقه را می توان برای جلوگیری از تداخل متقابل ناشی از نصب دو سیم پیچ حلقه خیلی نزدیک تنظیم کرد.

آشکارساز سری LD-200 ممکن است برای هر یک از حالت های زیر پیکربندی شود:

• LED تشخیص CH1: روشن مداوم: نشان دهنده تشخیص خودرو است.
• چشمک زن آهسته: نشان دهنده اتصال کوتاه حلقه یا کافی نبودن تعداد پیچ ها پس از حلقه است.
• چشمک زن سریع: نشان دهنده مدار باز حلقه یا زیاد بودن تعداد پیچ ها پس از حلقه است.
• LED تشخیص CH2: روشن مداوم: نشان دهنده تشخیص خودرو است.
• چشمک زن آهسته: نشان دهنده اتصال کوتاه حلقه یا کافی نبودن تعداد پیچ ها پس از حلقه است.
• چشمک زن سریع: نشان دهنده مدار باز حلقه یا زیاد بودن تعداد پیچ ها پس از حلقه است.

• حساسیت و فرکانس حلقه را می توان با تنظیم سوئیچ DIP 7 گانه و سوئیچ DIP 10 گانه تنظیم کرد.
• کاربر می تواند با تغییر تنظیم سوئیچ DIP به حالت های مختلف همانطور که در جداول تنظیم سوئیچ DIP در زیر آمده است، 8 تنظیم مختلف را انتخاب کند. سوئیچ DIP 6، 7 و 8 برای انتخاب حساسیت CH1 با 0.8 کمترین حساسیت و 0.015 بیشترین حساسیت.
• سوئیچ DIP 3، 4 و 5 برای انتخاب حساسیت CH2 با 0.8 کمترین حساسیت و 0.015 بیشترین حساسیت.

• (سوئیچ 1) DIP1 و DIP2 افزایش حساسیت ویژه برای هر دو تریلر (هر دو کانال)

(سوئیچ 1=S1) D3، D4، D5 و (سوئیچ 2=S2) D1، D2 تنظیم عملکردهای ویژه(حالت 1، 2، 3 تشخیص جهت. حالت 4، 5، 6 حالت عادی، تشخیص دو حلقه جدا شده است.)

(سوئیچ 1=S1) D6 و D7 و D8 و (سوئیچ 2=S2) D3 و D4 و D5 تنظیم انتخاب حساسیت CH1 و CH2. (هشت سطح انتخابی)

(سوئیچ 1=S1) D9 و D10 و (سوئیچ 2=S2) D6، D7 تنظیم فرکانس (20 کیلوهرتز تا 100 کیلوهرتز).

دکمه بازنشانی: لطفاً توجه داشته باشید: LD-200 باید هر بار که تغییری در تنظیمات سوئیچ های DIP ایجاد می شود، بازنشانی شود.

حلقه ها با استفاده از یک ترکیب اپوکسی سیاه "سریع گیر" یا قیر داغ برای ترکیب با سطح جاده مهر و موم می شوند.

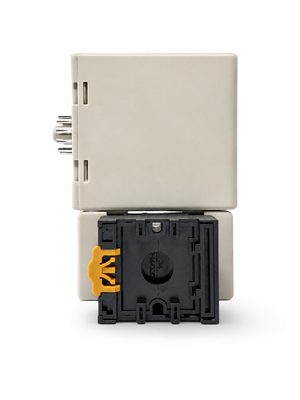

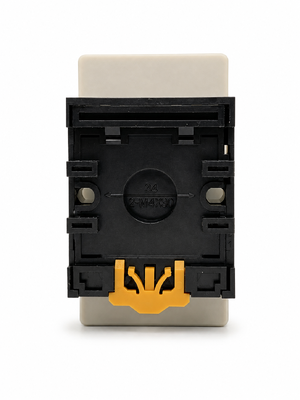

هنگام نصب، لطفاً پلاگ و سوکت محصول را در جهت عمودی نگه دارید.
