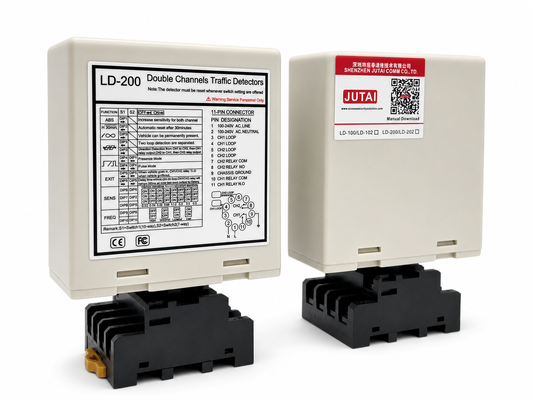

دردستگاه شناسایی حلقه دو کانال خودرو برای کنترل دقیق ورود و خروج با 6 حالت کاربرای امکانات پارکینگ و پروژه های کنترل دسترسی طراحی شده است که نیاز به منطق انعطاف پذیر شناسایی خودرو نسبت به یک آشکارساز تک حلقه معمولی دارند.با دو کانال حسگر که از طریق CH1 و CH2 کار می کنند، دستگاه می تواند دنباله فعال سازی حلقه را برای تعیین حرکت خودرو و ارائه پاسخ های رله مناسب برای سناریوهای مختلف ترافیک تجزیه و تحلیل کند.شش حالت عملیاتی قابل انتخابشامل تشخیص جهت، نظارت مستقل بر حضور، پالس ورود خودرو و پالس خروج خودرو می شود، که به یک آشکارساز امکان تطبیق به ورودی پارکینگ، مسیر خروج، دروازه های مانع را می دهد.دروازه های کشوییهمچنین خروجی های کانال مستقل، ادغام را با کنترل کننده های پارکینگ، اپراتورهای دروازه، دستگاه های هشدار، دستگاه های تلفن همراه، دستگاه های تلفن همراه، دستگاه های تلفن همراه، دستگاه های تلفن همراه و دستگاه های تلفن همراه را آسان تر می کند.و سایر تجهیزات اتوماسیون ترافیک.

برای نقشه های مختلف جاده و انواع وسایل نقلیه، آشکارگر ارائه می دهدتنظیم حساسیت مستقل 8 سطح، چهار تنظیمات فرکانس قابل انتخاب، ومحدوده حثیت حلقه 20~2000 μH، اجازه می دهد تا نصب کنندگان برای بهینه سازی هر کانال با توجه به پیکربندی حلقه و شرایط سایت.افزایش حساسیت خودکار (ASB)عملکرد بهبود تشخیص مداوم کامیون ها، تریلرها و وسایل نقلیه با شاسی بالا،در حالی که حضور دائمی و تنظیمات تنظیم مجدد خودکار انعطاف پذیری بیشتری را برای برنامه های طولانی مدت یا ترافیک بالا فراهم می کند. CH1 و CH2 LED نشانگر ارائه بازخورد بصری روشن برای حضور خودرو و خطاهای حلقه و DIP-سوئیچ پیکربندی اجازه می دهد تا حالت عملیاتی، حساسیتو فرکانس برای تنظیم سریع در طول راه اندازی. در دسترس درLD-200 100 ∼ 240 VACوLD-202 1224 ولتدر این نسخه، این دو کانال دستگاه تشخیص حلقه خودرو یک راه حل عملی و قابل اعتماد برای کنترل دقیق ورود / خروج و اتوماسیون پارک مدرن را ارائه می دهد.

• 115 تا 2000 μh محدوده تشخیص
  • آشکارساز حلقه از طیف گسترده ای از تشخیص از 15 μH تا 2000 μH پشتیبانی می کند و دارای اندازه های مختلف حلقه و پیکربندی برای کاربرد متنوع در سناریوهای تشخیص ترافیک مختلف است.
  • طیف گسترده ای از تشخیص اجازه می دهد تا دستگاه تشخیص حلقه ما را به تشخیص انواع وسایل نقلیه، موتورسیکلت ها، اتومبیل ها، کامیون فوق العاده طولانی، اتوبوس و غیره
• 2. طرف فشرده
  • محفظه فشرده و به خوبی طراحی شده، تمام الزامات صنعت را برای ویژگی ها و قابلیت ها ترکیب می کند، اجازه می دهد که این آشکارساز در هر سیستم شناسایی ترافیک موجود گنجانده شود.
• 3قابلیت های تشخیصی و نشانه LED
  • قابلیت های تشخیص جامع تشخیص دقیق حلقه و مشکلات نصب و نمایش از طریق حالت LED را امکان پذیر می کند، اطمینان از عملکرد بهینه و کاهش زمان توقف.
• 4زمان حضور قابل انتخاب
  • خروجی رله حضور می تواند برای محدود کردن خروجی تشخیص به یک زمان ثابت (بیش از 30 دقیقه) در حالی که یک وسیله نقلیه در حلقه باقی می ماند، انتخاب شود، که انعطاف پذیری در مدیریت ترافیک را فراهم می کند.
• 5افزایش حساسیت اتوماتیک (ASB)
  • این ویژگی به طور قابل اعتماد ترکیبی از کامیون های بزرگ و کامیون های بلند را تشخیص می دهد و به طور خودکار حساسیت را به حداکثر در هنگام تشخیص خودرو افزایش می دهد و شناسایی دقیق را تضمین می کند.
• 6تعويض اتوماتيكي براي محيط
  • دستگاه های تشخیص حلقه (یا سایر سنسورها) به طور خودکار خود را با تغییرات شرایط محیطی تنظیم و کالیبراسیون می کنند.حفظ دقت و ثبات تشخیص علیرغم تغییرات آب و هوایی و عوامل محیطی.
• 7. 17 تنظیم سوئیچ دیپ
  • طراحی سوئیچ غوطه ور روی پوسته تنظیم آشکارگر حلقه را آسان تر و واضح تر می کند که برای کاربران بسیار کاربر پسند است.کاربران می توانند تمام توابع را اول تنظیم کنند و سپس آشکارساز حلقه را نصب کنند.
• 8کانال های دوگانه به صورت همکاری یا مستقل کار می کنند.
  • دو کانال حلقه آشکارگر می تواند به عنوان دو نسخه یک کانال استفاده می شود، پشتیبانی از دو کانال تشخیص مستقل.
  • همچنین اجازه می دهد برای نظارت همزمان از حلقه های متعدد، حلقه آشکارگر توانایی تشخیص جهت در برنامه های کاربردی یک کانال دارد.افزایش انعطاف پذیری و دقت تشخیص وسایل نقلیه.
• 9. مزاحمت ضد صدام
  • از طریق سوئیچ، فرکانس آشکارگر حلقه را می توان تنظیم کرد تا از تداخل های crosstalk ناشی از نصب دو کویل حلقه بیش از حد نزدیک جلوگیری شود.

آشکارساز سری LD-200 می تواند برای هر یک از حالت های زیر پیکربندی شود:

• CH1 Detecting Led:Continuously On: نشان دهنده شناسایی وسیله نقلیه است.
• چشمک زدن آهسته: نشان می دهد که حلقه کوتاه است یا تعداد پیچ ها پس از حلقه کافی نیست.
• چشمک زدن سریع: نشان می دهد که حلقه باز شده است یا بعد از حلقه بیش از حد پیچ خورده است.
• CH2 Detecting Led:Continuously On: نشان دهنده شناسایی وسیله نقلیه است.
• چشمک زدن آهسته: نشان می دهد که حلقه کوتاه است یا تعداد پیچ ها پس از حلقه کافی نیست.
• چشمک زدن سریع: نشان می دهد که حلقه باز شده است یا بعد از حلقه بیش از حد پیچ خورده است.

• حساسیت و فرکانس حلقه را می توان با تنظیم سوئیچ 7 طرفه و سوئیچ 10 طرفه تنظیم کرد.
• کاربر می تواند 8 تنظیمات مختلف را با تغییر تنظیمات سوئیچ غوطه ور به حالت های مختلف مانند جداول تنظیمات سوئیچ غوطه ور در زیر انتخاب کند.8 کمتر حساس است و 0.015 حساس ترين است
• دپ سوئیچ 3، 4 و 5 برای انتخاب حساسیت CH2 با 0.8 به عنوان کمترین حساسیت و 0.015 به عنوان حساس ترین.

• (سوئیچ 1) DIP1 و DIP2 افزایش حساسیت ویژه برای هر دو تریلر (هر دو کانال)

(Switch1=S1) D3,D4,D5 و ((Switch2=S2) D1,D2 تنظیم توابع خاص(مود1،23 تشخیص جهت، حالت 45حالت عادی، دو حلقه تشخیص جدا شده اند.)

(Switch1=S1) D6 & D7 & D8 و (Switch2=S2) D3 & D4 & D5 تنظیم حساسیت CH1 و CH2.(خيلي از هشت سطح)

(Switch1=S1) D9 & D10 و (Switch2=S2) D6,D7 فرکانس تنظیم (20K تا 100KHz).

دکمه تنظیم مجدد:لطفا توجه داشته باشید: LD-200 باید هر بار که تغییر تنظیمات در سوئیچ های Dip انجام می شود، دوباره تنظیم شود.

حلقه ها با استفاده از یک ترکیب اپوکسی سیاه سریع یا مستک بتوم داغ برای مخلوط شدن با سطح جاده بسته می شوند.

در هنگام نصب، لطفا پلگ و سوکت محصول را در جهت عمودی نگه دارید

LD-100	LD-102	LD-200	LD-202	JTHT-11
کانال واحد 100-240 ولت AC	کانال واحد 12-24 ولت AC/DC	کانال دوگانه 100-240 ولت AC	کانال دوگانه 12-24 ولت AV/DC	کابل حلقه ای 305 متری طناب تفلون
LCR-MT
مولتی متر
