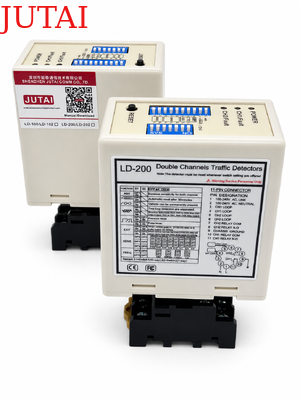

اینآشکارساز حلقه دو کاناله برای ورودی و خروجی پارکینگ با تشخیص جهت خودروبرای نقاط دسترسی که تجزیه و تحلیل قابل اعتماد حرکت خودرو مورد نیاز است، نه فقط تشخیص حضور ساده، توسعه یافته است. با نظارت بر دو حلقه القایی از طریق CH1 و CH2، دستگاه بر اساس ترتیبی که حلقه‌ها فعال می‌شوند، تشخیص می‌دهد که آیا خودرو در حال ورود است یا خروج. این منطق جهت‌دار به ویژه برای ورودی‌های پارکینگ، لاین‌های خروجی، گیت‌های مانع، لاین‌های عوارضی، جاده‌های دسترسی صنعتی و سایر کاربردهای ترافیک دوطرفه مفید است. شش حالت عملیاتی قابل انتخاب به آشکارساز اجازه می‌دهد تا کنترل مبتنی بر جهت، تشخیص حضور دو حلقه مستقل، خروجی پالس ورودی یا خروجی پالس خروجی را انجام دهد، در حالی که خروجی‌های رله جداگانه برای هر کانال اتصال مستقیم به کنترل‌کننده‌های پارکینگ، سیستم‌های گیت مانع، دستگاه‌های شمارش خودرو، چراغ‌های راهنمایی و سایر تجهیزات کنترل خارجی را فراهم می‌کنند.

برای حفظ تشخیص پایدار در شرایط مختلف سایت، آشکارساز تنظیم حساسیت مستقل 8 سطحی را برای هر دو کانال، چهار فرکانس عملیاتی قابل انتخاب و یک محدوده وسیعاندوکتانس حلقه 20 تا 2000 میکرو هانریرا ارائه می‌دهد. انتخاب فرکانس به حداقل رساندن تداخل متقابل هنگام نصب چندین حلقه در نزدیکی کمک می‌کند، در حالی کهتقویت خودکار حساسیت (ASB)پیوستگی تشخیص برای کامیون‌ها، تریلرها، خودروهای مفصلی و خودروهای با شاسی بلند را بهبود می‌بخشد. گزینه‌های حضور دائمی و بازنشانی خودکار، دستگاه را برای تشخیص عبور کوتاه مدت و اشغال طولانی مدت خودرو مناسب می‌سازد، در حالی که نشانگرهای LED اختصاصی CH1/CH2 نظارت بر وضعیت و تشخیص عیب حلقه را در طول نصب ساده می‌کنند. این آشکارساز حلقه خودرو دو کاناله که در نسخه‌هایLD-200 100-240 ولت ACوLD-202 12-24 ولتموجود است، راه‌حلی انعطاف‌پذیر برای کنترل دسترسی پارکینگ مدرن، مدیریت جهت خودرو و اتوماسیون هوشمند ترافیک ارائه می‌دهد.

• 1. محدوده تشخیص 15-2000 میکرو هانری
  • آشکارساز حلقه از محدوده تشخیص وسیعی از 15 میکرو هانری تا 2000 میکرو هانری پشتیبانی می‌کند و اندازه‌ها و پیکربندی‌های مختلف حلقه را برای کاربرد متنوع در سناریوهای مختلف تشخیص ترافیک تطبیق می‌دهد.
  • محدوده تشخیص وسیع به آشکارساز حلقه ما اجازه می‌دهد تا انواع خودروها، موتورسیکلت‌ها، اتومبیل‌ها، کامیون‌های فوق‌العاده طولانی، اتوبوس‌ها و غیره را تشخیص دهد.
• 2. ابعاد فشرده
  • محفظه فشرده و مهندسی شده به خوبی تمام الزامات صنعت را برای ویژگی‌ها و عملکرد ترکیب می‌کند و به این آشکارساز اجازه می‌دهد تا در هر سیستم تشخیص ترافیک موجود گنجانده شود.
• 3. قابلیت‌های تشخیصی و نشانگر LED
  • قابلیت‌های تشخیصی جامع، تشخیص دقیق مشکلات حلقه و نصب را امکان‌پذیر می‌سازد و از طریق وضعیت LED نشان داده می‌شود و عملکرد بهینه را تضمین کرده و زمان خرابی را کاهش می‌دهد.
• 4. زمان حضور قابل انتخاب
  • خروجی رله حضور را می‌توان برای محدود کردن خروجی تشخیص به یک زمان ثابت (بیش از 30 دقیقه) در حالی که خودرو روی حلقه باقی می‌ماند، انتخاب کرد و انعطاف‌پذیری در مدیریت ترافیک را فراهم می‌کند.
• 5. تقویت خودکار حساسیت (ASB)
  • این ویژگی با افزایش خودکار حساسیت به حداکثر در هنگام تشخیص خودرو، ترکیب‌های کامیون-تریلر بزرگ و خودروهای با بدنه بلند را به طور قابل اعتماد تشخیص می‌دهد و از شناسایی دقیق اطمینان حاصل می‌کند.
• 6. جبران خودکار انحراف محیطی
  • آشکارسازهای حلقه (یا سایر سنسورها) به طور خودکار خود را با تغییرات در شرایط محیطی تنظیم و کالیبره می‌کنند و دقت و پایداری تشخیص را علی‌رغم عوامل مختلف آب و هوایی و محیطی حفظ می‌کنند.
• 7. تنظیم سوئیچ DIP 17 گانه
  • طراحی سوئیچ DIP روی پوسته، تنظیم آشکارساز حلقه را آسان‌تر و واضح‌تر می‌کند که برای کاربران بسیار کاربرپسند است. کاربران می‌توانند تمام عملکردها را ابتدا تنظیم کرده و سپس آشکارساز حلقه را نصب کنند.
• 8. کانال‌های دوگانه به صورت همکاری یا مستقل کار می‌کنند
  • آشکارساز حلقه دو کاناله می‌تواند به عنوان دو نسخه تک کاناله استفاده شود و از دو کانال تشخیص مستقل پشتیبانی می‌کند.
  • همچنین با امکان نظارت همزمان بر چندین حلقه، آشکارساز حلقه توانایی تشخیص جهت را در کاربردهای تک کاناله دارد و انعطاف‌پذیری و دقت تشخیص خودرو را افزایش می‌دهد.
• 9. تداخل ضد تداخل متقابل.
  • از طریق سوئیچ DIP، فرکانس آشکارساز حلقه را می‌توان برای جلوگیری از تداخل متقابل ناشی از نصب دو سیم‌پیچ حلقه در نزدیکی بیش از حد تنظیم کرد.

آشکارساز سری LD-200 را می‌توان برای هر یک از حالت‌های زیر پیکربندی کرد:

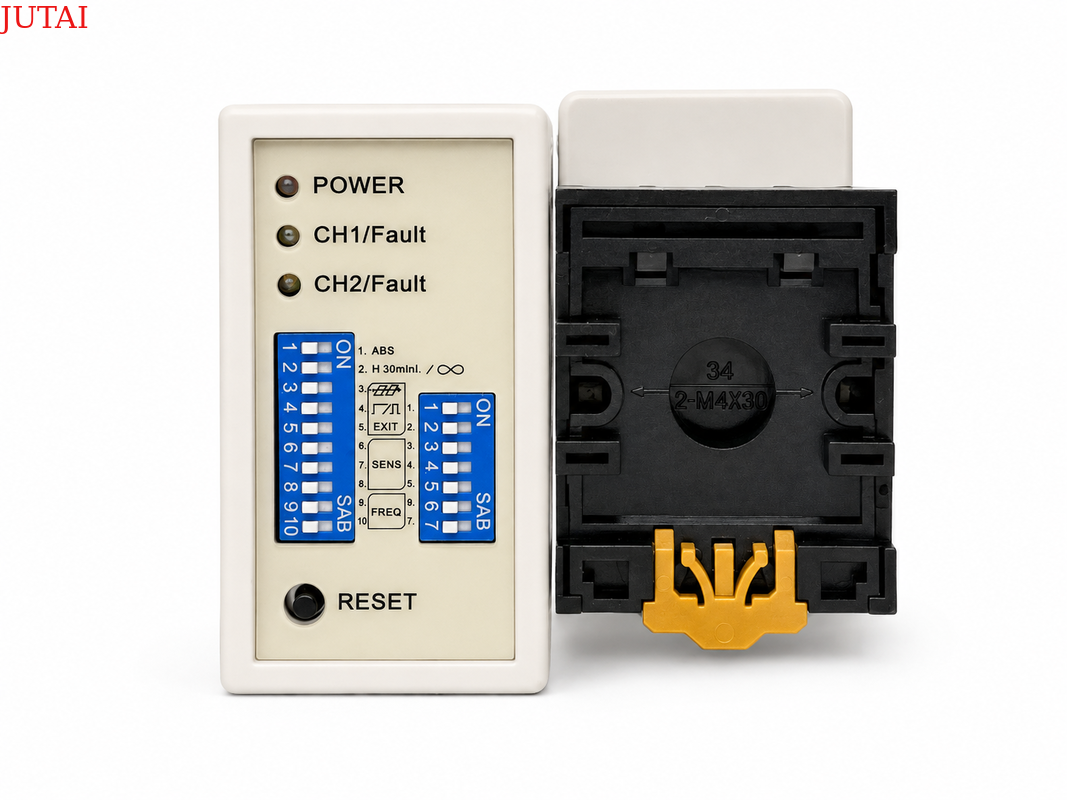

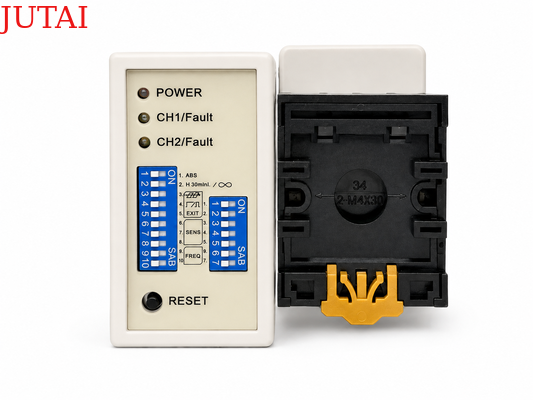

• LED تشخیص CH1: روشن مداوم: نشانگر تشخیص خودرو است.
• چشمک‌زن آهسته: نشانگر اتصال کوتاه حلقه یا کافی نبودن تعداد دور سیم‌پیچ حلقه است.
• چشمک‌زن سریع: نشانگر باز بودن مدار حلقه یا زیاد بودن تعداد دور سیم‌پیچ حلقه است.
• LED تشخیص CH2: روشن مداوم: نشانگر تشخیص خودرو است.
• چشمک‌زن آهسته: نشانگر اتصال کوتاه حلقه یا کافی نبودن تعداد دور سیم‌پیچ حلقه است.
• چشمک‌زن سریع: نشانگر باز بودن مدار حلقه یا زیاد بودن تعداد دور سیم‌پیچ حلقه است.

• حساسیت و فرکانس حلقه را می‌توان با تنظیم سوئیچ DIP 7 جهته و سوئیچ DIP 10 جهته تنظیم کرد.
• کاربر می‌تواند با تغییر تنظیم سوئیچ DIP به حالت‌های مختلف همانطور که در جداول تنظیم سوئیچ DIP در زیر آمده است، 8 تنظیم مختلف را انتخاب کند. سوئیچ DIP 6، 7 و 8 برای انتخاب حساسیت CH1 با 0.8 کمترین حساسیت و 0.015 بیشترین حساسیت است.
• سوئیچ DIP 3، 4 و 5 برای انتخاب حساسیت CH2 با 0.8 کمترین حساسیت و 0.015 بیشترین حساسیت است.

• (سوئیچ 1) DIP1 و DIP2 افزایش حساسیت ویژه برای هر دو تریلر (هر دو کانال)

(سوئیچ 1=S1) D3، D4، D5 و (سوئیچ 2=S2) D1، D2 تنظیم توابع ویژه(حالت 1، 2، 3 تشخیص جهت. حالت 4، 5، 6 حالت عادی، تشخیص دو حلقه جداگانه است.)

(سوئیچ 1=S1) D6 و D7 و D8 و (سوئیچ 2=S2) D3 و D4 و D5 انتخاب حساسیت CH1 و CH2. (هشت سطح انتخابی)

(سوئیچ 1=S1) D9 و D10 و (سوئیچ 2=S2) D6، D7 تنظیم فرکانس (20 کیلوهرتز تا 100 کیلوهرتز).

دکمه بازنشانی: لطفاً توجه داشته باشید: LD-200 باید هر بار که تغییری در تنظیمات سوئیچ‌های DIP ایجاد می‌شود، بازنشانی شود.

حلقه‌ها با استفاده از یک ترکیب اپوکسی سیاه "سریع‌گیر" یا قیر داغ برای ادغام با سطح جاده مهر و موم می‌شوند.

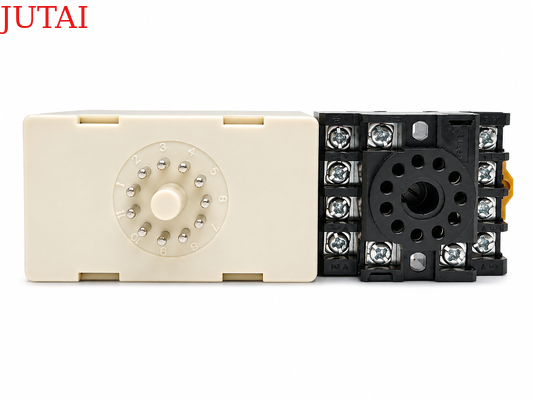

هنگام نصب، لطفاً دوشاخه و سوکت محصول را در جهت عمودی نگه دارید.

LD-100	LD-102	LD-200	LD-202	JTHT-11
تک کاناله 100-240 ولت AC	تک کاناله 12-24 ولت AC/DC	دو کاناله 100-240 ولت AC	دو کاناله 12-24 ولت AV/DC	کابل حلقه سیم‌پیچ تفلون 305 متری
LCR-MT
مولتی‌متر
