• 1. محدوده تشخیص 15-2000 میکرو هانری
  • آشکارساز حلقه از محدوده تشخیص گسترده‌ای از 15 میکرو هانری تا 2000 میکرو هانری پشتیبانی می‌کند و ابعاد و پیکربندی‌های مختلف حلقه را برای کاربرد متنوع در سناریوهای مختلف تشخیص ترافیک تطبیق می‌دهد. محدوده تشخیص گسترده به آشکارساز حلقه ما اجازه می‌دهد تا انواع خودروها، موتورسیکلت‌ها، اتومبیل‌ها، کامیون‌های فوق‌العاده طولانی، اتوبوس‌ها و غیره را تشخیص دهد.
• 2. ابعاد فشرده
  • محفظه فشرده و مهندسی شده، تمام الزامات صنعتی را برای ویژگی‌ها و عملکرد ترکیب می‌کند و به این آشکارساز اجازه می‌دهد تا در هر سیستم تشخیص ترافیک موجود گنجانده شود.
• 3. قابلیت‌های تشخیص LED
  • قابلیت‌های تشخیص جامع، تشخیص دقیق مشکلات حلقه و نصب را امکان‌پذیر می‌سازد و از طریق LED نمایش داده می‌شود و از عملکرد بهینه اطمینان حاصل کرده و زمان خرابی را کاهش می‌دهد.
• 4. زمان حضور قابل انتخاب
  • خروجی رله حضور را می‌توان برای محدود کردن خروجی تشخیص به یک زمان ثابت (بیش از 30 دقیقه) در حالی که خودرو روی حلقه باقی می‌ماند، انتخاب کرد و انعطاف‌پذیری در مدیریت ترافیک را فراهم می‌کند.
• 5. زمان حضور حلقه
  • تداخل بین آشکارسازهای حلقه مجاور را می‌توان از طریق نشانگر یکپارچه شناسایی و با تنظیم فرکانس حذف کرد و از عملکرد قابل اعتماد اطمینان حاصل کرد.
• 6. دو رله خروجی جداگانه
  • رله حضور A: خروجی حضور را فراهم می‌کند و می‌تواند برای 0، 2، 5، 8، 10، 15، 20 یا 30 ثانیه تمدید شود، که با سوئیچ‌های DIP خارجی 10 جهته قابل برنامه‌ریزی است.
  • رله پالس B: با سوئیچ‌های DIP خارجی 10 جهته قابل برنامه‌ریزی است، حضور، پالس در ورودی، پالس در خروجی یا خروجی ناموفق را ارائه می‌دهد و انعطاف‌پذیری تشخیص را افزایش می‌دهد.
• 7. تقویت کننده حساسیت خودکار (ASB)
  • این ویژگی با افزایش خودکار حساسیت به حداکثر پس از تشخیص خودرو، ترکیب‌های کامیون-تریلر بزرگ و خودروهای با تخت بالا را به طور قابل اعتماد تشخیص می‌دهد و از شناسایی دقیق اطمینان حاصل می‌کند.
• 8. جبران خودکار انحراف محیطی
  • آشکارسازهای حلقه (یا سایر سنسورها) به طور خودکار خود را با تغییرات در شرایط محیطی تنظیم و کالیبره می‌کنند و دقت و پایداری تشخیص را علی‌رغم عوامل مختلف آب و هوایی و محیطی حفظ می‌کنند.

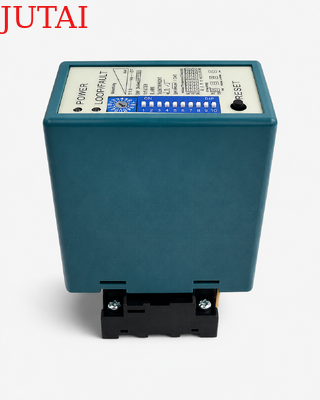

• 9. سوئیچ DIP 10 جهته
  • طراحی سوئیچ DIP روی پوسته، تنظیم آشکارساز حلقه را آسان‌تر و واضح‌تر می‌کند که برای کاربران بسیار کاربرپسند است. کاربران می‌توانند تمام عملکردها را ابتدا تنظیم کرده و سپس آشکارساز حلقه را نصب کنند.
• 10. تداخل ضد تداخل متقابل.
  • از طریق سوئیچ DIP، فرکانس آشکارساز حلقه را می‌توان برای جلوگیری از تداخل متقابل ناشی از نصب دو سیم‌پیچ حلقه در نزدیکی یکدیگر تنظیم کرد.

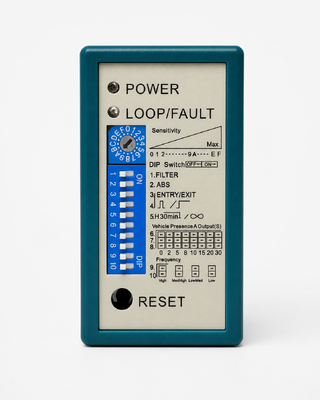

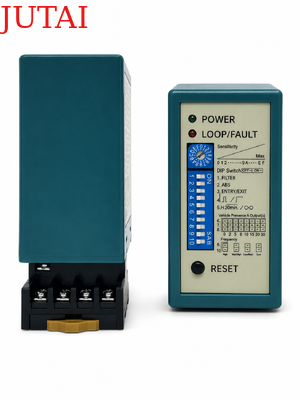

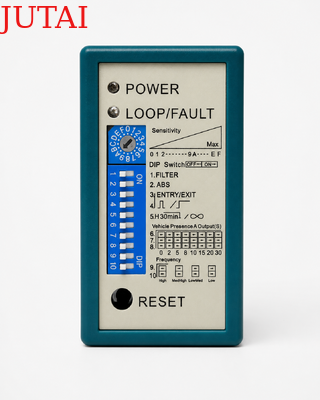

(1) LED برق: LED قرمز برق نشان‌دهنده "روشن بودن" است.

• LED تشخیص: روشن مداوم: نشان‌دهنده تشخیص خودرو است.
• چشمک‌زن آهسته: نشان‌دهنده اتصال کوتاه حلقه یا تعداد پیچ‌های پس از حلقه ناکافی است.
• چشمک‌زن سریع: نشان‌دهنده مدار باز حلقه یا تعداد زیاد پیچ‌های پس از حلقه است.

• حساسیت حلقه را می‌توان با تریم‌پات با برچسب "حساسیت" تنظیم کرد. کاربر می‌تواند با چرخاندن تریم‌پات، 16 تنظیم مختلف را انتخاب کند که 0 کمترین حساسیت و "F" بیشترین حساسیت است.



1. تنظیمات DIP 1 و DIP 2 توابع ویژه

2. تنظیمات DIP 3 و DIP 4 خروجی رله B

3. تنظیم DIP 5 بازنشانی خودکار

4. تنظیمات DIP 6، DIP 7 و DIP 8 تأخیر رله A

5. تنظیمات DIP 9 و DIP 10 فرکانس (40 کیلوهرتز تا 100 کیلوهرتز). برای جلوگیری از تداخل استفاده می‌شود.

• در کاربردی که دو یا چند آشکارساز حلقه و حلقه‌های حسگر نصب شده‌اند، یک آشکارساز را روی فرکانس بالا و دیگری را روی فرکانس پایین تنظیم کنید تا اثرات تداخل متقابل بین دو سیستم به حداقل برسد (حلقه‌های حسگر و آشکارسازها باید حداقل 2 متر از هم فاصله داشته باشند).

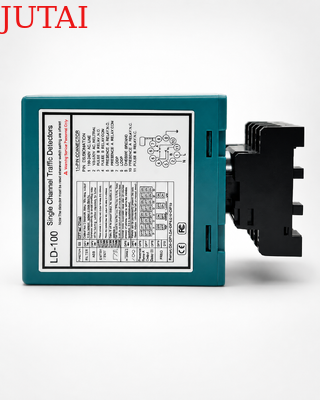

• دکمه بازنشانی: لطفاً توجه داشته باشید: LD-100 باید هر بار که تغییری در تنظیمات سوئیچ‌های DIP ایجاد می‌شود، بازنشانی شود.

• آشکارساز را در یک محفظه ضد آب نصب کنید.
• آشکارساز باید تا حد امکان به حلقه حسگر نزدیک باشد.
• آشکارساز همیشه باید دور از میدان‌های مغناطیسی قوی نصب شود.
• از عبور سیم‌های ولتاژ بالا در نزدیکی آشکارسازهای حلقه خودداری کنید.
• آشکارساز را روی اشیاء لرزان نصب نکنید.

• هنگامی که جعبه کنترل در فاصله 10 متری حلقه نصب می‌شود، می‌توان از سیم‌های معمولی برای اتصال جعبه کنترل به حلقه استفاده کرد. بیش از 10 متر نیاز به استفاده از کابل شیلددار 2 هسته‌ای دارد. فاصله بین جعبه کنترل و حلقه نباید از 30 متر تجاوز کند.



حلقه‌ها با استفاده از یک ترکیب اپوکسی سیاه "سریع‌گیر" یا قیر داغ برای ادغام با سطح جاده مهر و موم می‌شوند.
