طراحی شده برای کنترل اتوماتیک دسترسی به بولارد، این دستگاه شناسایی حلقه خودرو باعث می شود که وسیله نقلیه قابل اعتماد، تشخیص مداوم حضور،و حفاظت ضد تصادف از طریق یک حلقه ای که در زیر جاده نصب شده استهنگامی که یک وسیله نقلیه وارد منطقه تشخیص می شود، آشکارگر تغییر در محرک حلقه را شناسایی می کند و یک سیگنال رله را به سیستم کنترل بولارد ارسال می کند.این اجازه می دهد تا بولارد به طور خودکار برای عبور وسیله نقلیه پایین و پشتیبانی کنترل دوباره بالا بردن تنها پس از خودرو به طور کامل از منطقه محافظت شده پاک شده است.

این آشکارساز از حالت های خروجی پالس ورودی، پالس خروجی و حضور قابل تنظیم پشتیبانی می کند. خروجی پالس ورودی می تواند برای تحریک پایین آوردن بولارد، فعال کردن دوربین یا تأیید ورود وسیله نقلیه استفاده شود.خروجی پالس خروجی می تواند از شمارش خروج یا کنترل پایین بعد از خروج خودرو از حلقه پشتیبانی کنددر حالت حضور، رله فعال باقی می ماند در حالی که وسیله نقلیه بالاتر از حلقه تحرک باقی می ماند.کمک به جلوگیری از بالا رفتن بالارد از زیر یک وسیله نقلیه و کاهش خطر برخورد یا آسیب به تجهیزات.

تشخیص حضور دائمی برای کاربردهایی که وسایل نقلیه ممکن است متوقف شوند، صف بزنند یا به آرامی در حلقه حرکت کنند، در دسترس است.خروجی بدون زمان بندی فعال باقی می ماند و فقط پس از خروج وسیله نقلیه از منطقه سنجش مجددا تنظیم می شود.• تاخیر آزاد شدن رله تنظیم شده از 0 تا 30 ثانیه انعطاف پذیری اضافی برای افزایش تاخیر بالارد، وسایل نقلیه طولانی و کار هماهنگ با کنترل کننده های دسترسی، چراغ های هشدار،دوربین ها، یا تجهیزات امنیتی.

با طیف گسترده ای از 15 ‰ 2000 μH و 16 سطح حساسیت قابل انتخاب، آشکارگر می تواند برای اندازه حلقه های مختلف، عمق نصب، انواع وسایل نقلیه و شرایط سایت پیکربندی شود.افزایش حساسیت اتوماتیک به حفظ تشخیص ثابت کامیون کمک می کندچهار فرکانس عملیاتی قابل انتخاب در هنگام نصب چندین حلقه در نزدیکی یکدیگر به کاهش صدای متقاطع الکترومغناطیسی کمک می کند.

مناسب برای ورودی های مسکونی، املاک تجاری، پارک های صنعتی، انبارها، مراکز لجستیک، امکانات دولتی و نقاط دسترسی محدود به وسایل نقلیه،این دستگاه شناسایی حلقه خودرو یک رابط عملی بین حلقه های زیرزمینی و سیستم های بالارد اتوماتیک را فراهم می کند.کنترل رله انعطاف پذیر آن، نظارت دائمی حضور و توابع تاخیر قابل تنظیم از عبور ایمن تر خودرو، عملکرد قابل اعتماد تر بولارد و مدیریت کنترل دسترسی آسان تر پشتیبانی می کند.

• 115 تا 2000 μh محدوده تشخیص
  • آشکارساز حلقه از طیف گسترده ای از تشخیص از 15 μH تا 2000 μH پشتیبانی می کند و دارای اندازه های مختلف حلقه و پیکربندی برای کاربرد متنوع در سناریوهای تشخیص ترافیک مختلف است.محدوده ي گسترده ي شناسايي باعث ميشه که شناسه ي حلقه ي ما تمام انواع خودروها را شناسایی کند، موتورسیکلت ها، ماشین ها، کامیون های فوق العاده بلند، اتوبوس ها و غیره.
• 2. طرف فشرده
  • محفظه فشرده و به خوبی طراحی شده، تمام الزامات صنعت را برای ویژگی ها و قابلیت ها ترکیب می کند، اجازه می دهد که این آشکارساز در هر سیستم شناسایی ترافیک موجود گنجانده شود.
• 3قابلیت های تشخیص LED
  • قابلیت های تشخیص جامع تشخیص دقیق حلقه و مشکلات نصب و نمایش را از طریق LED امکان پذیر می کند، اطمینان از عملکرد بهینه و کاهش زمان خرابی.
• 4زمان حضور قابل انتخاب
  • خروجی رله حضور می تواند برای محدود کردن خروجی تشخیص به یک زمان ثابت (بیش از 30 دقیقه) در حالی که یک وسیله نقلیه در حلقه باقی می ماند، انتخاب شود، که انعطاف پذیری در مدیریت ترافیک را فراهم می کند.
• 5زمان حضور حلقه
  • تداخل بین آشکارسازان حلقه مجاور را می توان از طریق نشان دادن یکپارچه شناسایی کرد و با تنظیم تنظیمات فرکانس از بین برد تا عملکرد قابل اعتماد تضمین شود.
• 6. دو رله خروجی جداگانه
  • رله حضور A: خروجی حضور را فراهم می کند و می تواند برای 0، 2، 5، 8، 10، 15، 20 یا 30 ثانیه تمدید شود، با سوئیچ های خارجی 10 راه DIP برنامه ریزی می شود.
  • رله پالس B: قابل برنامه ریزی با سوئیچ های خارجی 10 راه DIP ، حضور ، پالس در ورود ، پالس در خروج یا خروجی شکست خورده را ارائه می دهد ، انعطاف پذیری تشخیص را افزایش می دهد.
• 7افزایش حساسیت اتوماتیک (ASB)
  • این ویژگی به طور قابل اعتماد ترکیبی از کامیون های بزرگ و کامیون های بلند را تشخیص می دهد و به طور خودکار حساسیت را به حداکثر در هنگام تشخیص خودرو افزایش می دهد و شناسایی دقیق را تضمین می کند.
• 8تعويض اتوماتيكي براي محيط
  • دستگاه های تشخیص حلقه (یا سایر سنسورها) به طور خودکار خود را با تغییرات شرایط محیطی تنظیم و کالیبراسیون می کنند.حفظ دقت و ثبات تشخیص علیرغم تغییرات آب و هوایی و عوامل محیطی.
• 9.10 دپ سوئیچ
  • طراحی سوئیچ غوطه ور روی پوسته تنظیم آشکارگر حلقه را آسان تر و واضح تر می کند که برای کاربران بسیار کاربر پسند است.کاربران می توانند تمام توابع را اول تنظیم کنند و سپس آشکارساز حلقه را نصب کنند.
• 10. مزاحمت ضد صدام
  • از طریق سوئیچ، فرکانس آشکارگر حلقه را می توان تنظیم کرد تا از تداخل های crosstalk ناشی از نصب دو کویل حلقه بیش از حد نزدیک جلوگیری شود.

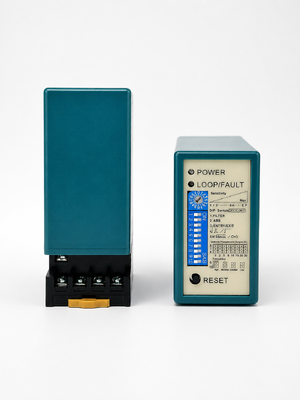

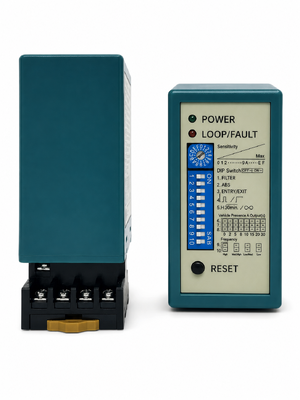

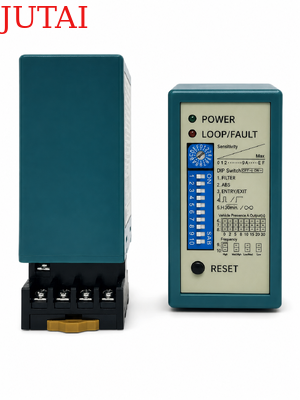

(1) چراغ برق: چراغ برق قرمز نشان می دهد که برق روشن شده است

• تشخیص LED: به طور مداوم روشن: نشان دهنده تشخیص وسیله نقلیه است.
• چشمک زدن آهسته: نشان می دهد که حلقه کوتاه است یا تعداد پیچ ها پس از حلقه کافی نیست.
• چشمک زدن سریع: نشان می دهد که حلقه باز است یا بعد از حلقه بیش از حد پیچ خورده است.

• حساسیت حلقه را می توان با استفاده از تروپتی که برچسب ′′ حساسیت ′′ دارد تنظیم کرد.کاربر می تواند 16 تنظیمات مختلف را با چرخش trimpot با 0 به عنوان کمترین حساسیت و FF حساس ترین انتخاب کند.

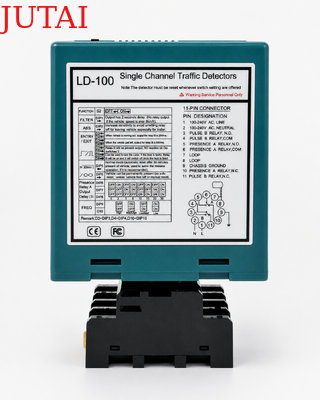

1. DIP 1 و DIP 2 تنظیم توابع ویژه

2. DIP 3 و DIP 4 تنظیم رله B خروجی

3. تنظیم DIP 5 تنظیم مجدد اتوماتیک

4. DIP 6 و DIP 7 و DIP 8 تنظیم رله یک تاخیر

5. DIP 9 و DIP 10 تنظیم فرکانس (40 K تا 100 KHz). استفاده می شود برای جلوگیری از تداخل

• در کاربرد، در صورتی که دو یا چند دستگاه تشخیص حلقه و حلقه های سنجش نصب شده باشند، set one detector to high frequency and the other set to low frequency to minimize the effects of cross-talk between the two systems(The sensing loops and detectors should be positioned at least 2m apart).

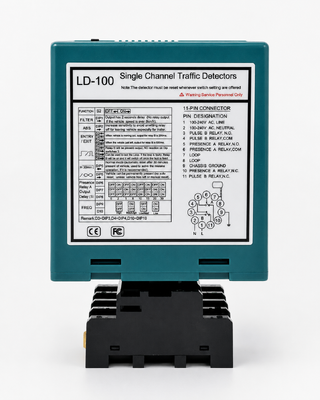

• دکمه تنظیم مجدد:لطفا توجه داشته باشید: LD-100 باید هر بار که تغییر تنظیمات در سوئیچ های Dip انجام می شود، تنظیم مجدد شود.

• دتکتور را در یک محفظه ضد آب و هوا نصب کنید.
• دتکتور باید تا جایی که ممکن است به حلقه سنجش نزدیک باشد.
• آشکارساز همیشه باید دور از میدان های مغناطیسی قوی نصب شود.
• از استفاده از سیم های ولتاژ بالا در نزدیکی آشکارسازان حلقه اجتناب کنید.
• دستگاه را روی اجسام لرزان نصب نکنید.

• هنگامی که جعبه کنترل در فاصله ۱۰ متر از حلقه نصب می شود، می توان از سیم های معمولی برای اتصال جعبه کنترل به حلقه استفاده کرد. بیش از ۱۰ متر نیاز به استفاده از یک کابل محافظ دو هسته دارد.فاصله بین جعبه کنترل و حلقه بیش از 30 متر نباشد.



حلقه ها با استفاده از یک ترکیب اپوکسی سیاه سریع یا مستک بتوم داغ برای مخلوط شدن با سطح جاده بسته می شوند.
