این آشکارساز حلقه خودرو که برای کنترل درب‌های صنعتی خودکار طراحی شده است، قابلیت اطمینان در فعال‌سازی خودرو، تشخیص حضور مداوم و تأخیر بسته شدن قابل تنظیم را برای انبارها، کارخانه‌ها، مراکز لجستیک، باراندازها و سایر نقاط دسترسی کنترل‌شده فراهم می‌کند. این دستگاه با یک حلقه القایی که در زیر مسیر ورودی نصب می‌شود کار می‌کند و تغییرات در اندوکتانس حلقه را هنگام ورود، باقی ماندن یا خروج خودرو از منطقه حسگر تشخیص می‌دهد. سپس آشکارساز سیگنال‌های رله‌ای را به کنترل‌کننده درب صنعتی متصل ارسال می‌کند و به درب اجازه می‌دهد هنگام نزدیک شدن خودرو به طور خودکار باز شود و تا زمانی که خودرو در منطقه محافظت‌شده قرار دارد باز بماند.

عملکرد تشخیص حضور با حفظ سیگنال رله فعال تا زمانی که خودرو بالای حلقه باقی می‌ماند، از عملکرد ایمن‌تر درب پشتیبانی می‌کند. هنگامی که حالت حضور دائمی فعال می‌شود، خروجی به دلیل اتمام زمان، بازنشانی نمی‌شود و این امر آن را برای کامیون‌ها، تریلرها، لیفتراک‌ها و سایر وسایل نقلیه‌ای که ممکن است در زیر درب توقف کنند یا به آرامی حرکت کنند، مناسب می‌سازد. این امر به کاهش خطر بسته شدن درب قبل از خروج کامل خودرو از ورودی کمک می‌کند و از کنترل ضد برخورد در محیط‌های صنعتی پرتردد پشتیبانی می‌کند.

تأخیر قابل تنظیم آزادسازی رله به نصب‌کننده اجازه می‌دهد تا 0، 2، 5، 8، 10، 15، 20 یا 30 ثانیه پس از خروج خودرو از حلقه را انتخاب کند. این انعطاف‌پذیری به هماهنگ‌سازی بسته شدن تأخیری درب با جریان ترافیک، طول خودرو و رویه‌های عملیاتی سایت کمک می‌کند. حالت‌های خروجی پالس ورودی، پالس خروجی و حضور نیز به آشکارساز اجازه می‌دهد تا با کنترل‌کننده‌های درب، چراغ‌های هشدار دهنده، دوربین‌ها، شمارنده‌ها و سایر تجهیزات متصل کار کند.

این آشکارساز از محدوده اندوکتانس وسیع 15 تا 2000 میکرو هانری پشتیبانی می‌کند و 16 سطح حساسیت را برای اندازه‌های مختلف حلقه، عمق نصب، انواع خودرو و شرایط الکتریکی ارائه می‌دهد. تقویت‌کننده حساسیت خودکار به حفظ تشخیص پایدار کامیون‌های با شاسی بلند و تریلرهای طولانی کمک می‌کند، در حالی که چهار فرکانس عملیاتی قابل انتخاب به کاهش تداخل متقابل هنگام نصب چندین حلقه در نزدیکی کمک می‌کند. با راه‌اندازی عملی DIP-switch، نشانگر وضعیت LED و کالیبراسیون مجدد مبتنی بر بازنشانی، این آشکارساز حلقه خودرو درب صنعتی راه‌حلی انعطاف‌پذیر برای باز شدن خودکار، کنترل باز نگه داشتن، بسته شدن تأخیری و نظارت ایمنی قابل اعتماد خودرو ارائه می‌دهد.

• 1. محدوده تشخیص 15-2000 میکرو هانری
  • آشکارساز حلقه از محدوده تشخیص وسیعی از 15 میکرو هانری تا 2000 میکرو هانری پشتیبانی می‌کند و اندازه‌ها و پیکربندی‌های مختلف حلقه را برای کاربرد متنوع در سناریوهای مختلف تشخیص ترافیک تطبیق می‌دهد. محدوده تشخیص وسیع به آشکارساز حلقه ما اجازه می‌دهد تا انواع خودروها، موتورسیکلت‌ها، اتومبیل‌ها، کامیون‌های فوق‌العاده طولانی، اتوبوس‌ها و غیره را تشخیص دهد.
• 2. ابعاد فشرده
  • محفظه فشرده و مهندسی شده، تمام الزامات صنعتی را برای ویژگی‌ها و عملکرد ترکیب می‌کند و به این آشکارساز اجازه می‌دهد تا در هر سیستم تشخیص ترافیک موجود گنجانده شود.
• 3. قابلیت‌های تشخیص LED
  • قابلیت‌های تشخیص جامع، تشخیص دقیق مشکلات حلقه و نصب را امکان‌پذیر می‌سازد و از طریق LED نمایش داده می‌شود و از عملکرد بهینه اطمینان حاصل کرده و زمان خرابی را کاهش می‌دهد.
• 4. زمان حضور قابل انتخاب
  • خروجی رله حضور را می‌توان برای محدود کردن خروجی تشخیص به یک زمان ثابت (بیش از 30 دقیقه) در حالی که خودرو روی حلقه باقی می‌ماند، انتخاب کرد و انعطاف‌پذیری در مدیریت ترافیک را فراهم می‌کند.
• 5. زمان حضور حلقه
  • تداخل بین آشکارسازهای حلقه مجاور را می‌توان از طریق نشانگر یکپارچه شناسایی و با تنظیم فرکانس، از بین برد و از عملکرد قابل اعتماد اطمینان حاصل کرد.
• 6. دو رله خروجی مجزا
  • رله حضور A: خروجی حضور را فراهم می‌کند و می‌تواند برای 0، 2، 5، 8، 10، 15، 20 یا 30 ثانیه، قابل برنامه‌ریزی با سوئیچ‌های DIP خارجی 10 جهته، تمدید شود.
  • رله پالس B: قابل برنامه‌ریزی با سوئیچ‌های DIP خارجی 10 جهته، حضور، پالس در ورودی، پالس در خروجی یا خروجی ناموفق را ارائه می‌دهد و انعطاف‌پذیری تشخیص را افزایش می‌دهد.
• 7. تقویت‌کننده حساسیت خودکار (ASB)
  • این ویژگی با افزایش خودکار حساسیت به حداکثر در هنگام تشخیص خودرو، ترکیب‌های بزرگ کامیون-تریلر و وسایل نقلیه با بدنه بلند را به طور قابل اعتماد تشخیص می‌دهد و از شناسایی دقیق اطمینان حاصل می‌کند.
• 8. جبران خودکار انحراف محیطی
  • آشکارسازهای حلقه (یا سایر سنسورها) به طور خودکار خود را با تغییرات در شرایط محیطی تنظیم و کالیبره می‌کنند و دقت و پایداری تشخیص را علی‌رغم عوامل مختلف آب و هوایی و محیطی حفظ می‌کنند.
• 9. سوئیچ DIP 10 جهته
  • طراحی سوئیچ DIP روی پوسته، تنظیم آشکارساز حلقه را آسان‌تر و واضح‌تر می‌کند که برای کاربران بسیار کاربرپسند است. کاربران می‌توانند تمام عملکردها را تنظیم کرده و سپس آشکارساز حلقه را نصب کنند.
• 10. تداخل ضد تداخل متقابل.
  • از طریق سوئیچ DIP، فرکانس آشکارساز حلقه را می‌توان برای جلوگیری از تداخل متقابل ناشی از نصب دو سیم‌پیچ حلقه در نزدیکی یکدیگر تنظیم کرد.

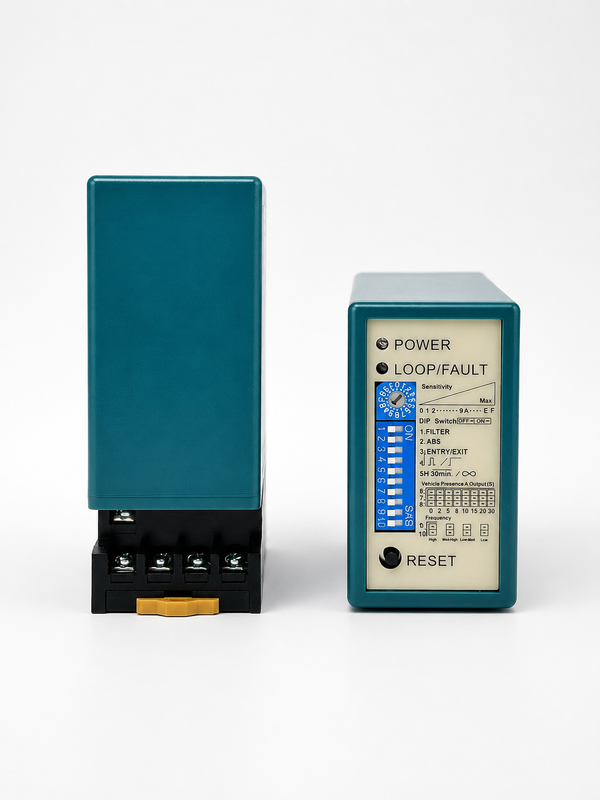

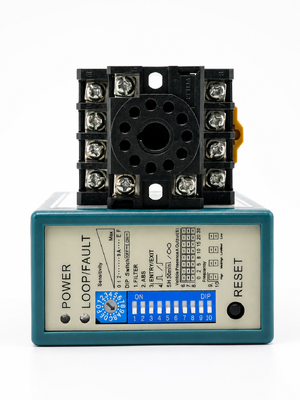

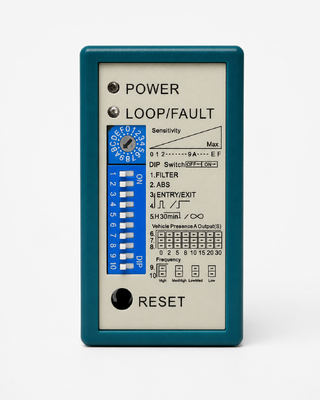

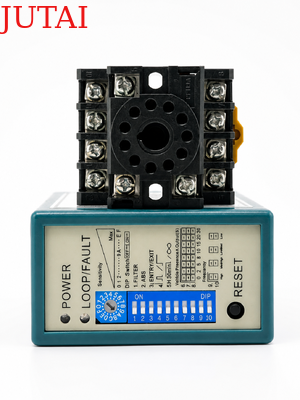

(1) LED پاور: LED قرمز پاور نشان‌دهنده "روشن بودن" است.

• LED تشخیص: روشن مداوم: نشان‌دهنده تشخیص خودرو است.
• چشمک‌زن آهسته: نشان‌دهنده اتصال کوتاه حلقه یا تعداد پیچ‌های پس از حلقه کافی نیست.
• چشمک‌زن سریع: نشان‌دهنده مدار باز حلقه یا تعداد پیچ‌های پس از حلقه زیاد است.

• حساسیت حلقه را می‌توان با تریم‌پات با برچسب "حساسیت" تنظیم کرد. کاربر می‌تواند با چرخاندن تریم‌پات، 16 تنظیم مختلف را انتخاب کند که 0 کمترین حساسیت و "F" بیشترین حساسیت است.



1. تنظیمات DIP 1 و DIP 2 توابع ویژه

2. تنظیمات DIP 3 و DIP 4 خروجی رله B

3. تنظیم DIP 5 بازنشانی خودکار

4. تنظیمات DIP 6، DIP 7 و DIP 8 تأخیر رله A

5. تنظیمات DIP 9 و DIP 10 فرکانس (40 کیلوهرتز تا 100 کیلوهرتز). برای جلوگیری از تداخل استفاده می‌شود.

• در کاربردهایی که دو یا چند آشکارساز حلقه و حلقه‌های حسگر نصب شده‌اند، یک آشکارساز را روی فرکانس بالا و دیگری را روی فرکانس پایین تنظیم کنید تا اثرات تداخل متقابل بین دو سیستم به حداقل برسد (حلقه‌های حسگر و آشکارسازها باید حداقل 2 متر از هم فاصله داشته باشند).

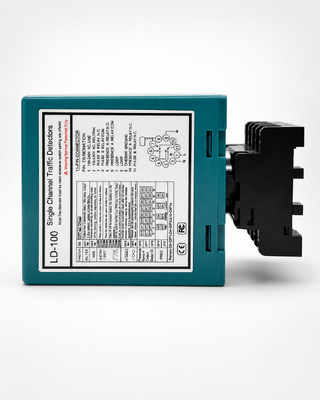

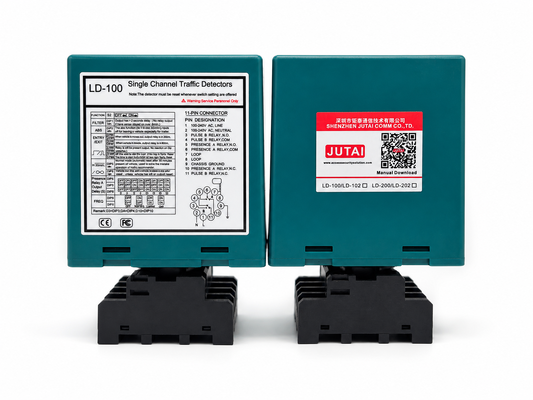

• دکمه بازنشانی: لطفاً توجه داشته باشید: LD-100 باید هر بار که تغییری در تنظیمات سوئیچ‌های DIP ایجاد می‌شود، بازنشانی شود.

• آشکارساز را در یک محفظه ضد آب نصب کنید.
• آشکارساز باید تا حد امکان به حلقه حسگر نزدیک باشد.
• آشکارساز همیشه باید دور از میدان‌های مغناطیسی قوی نصب شود.
• از عبور سیم‌های ولتاژ بالا در نزدیکی آشکارسازهای حلقه خودداری کنید.
• آشکارساز را روی اشیاء لرزان نصب نکنید.

• هنگامی که جعبه کنترل در فاصله 10 متری حلقه نصب می‌شود، می‌توان از سیم‌های معمولی برای اتصال جعبه کنترل به حلقه استفاده کرد. بیش از 10 متر نیاز به استفاده از کابل شیلددار 2 هسته‌ای دارد. فاصله بین جعبه کنترل و حلقه نباید از 30 متر تجاوز کند.



حلقه‌ها با استفاده از یک ترکیب اپوکسی سیاه "سریع‌گیر" یا قیر داغ برای ادغام با سطح جاده مهر و موم می‌شوند.
