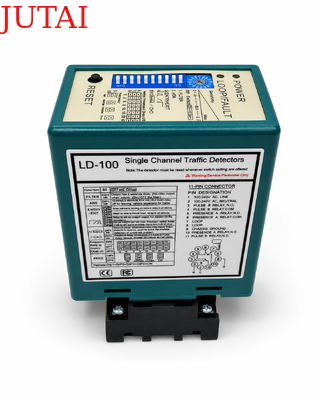

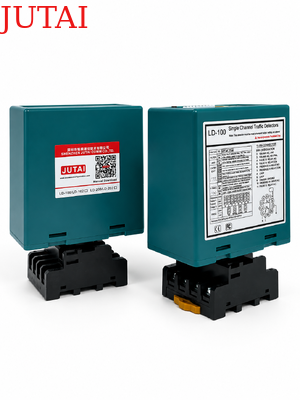

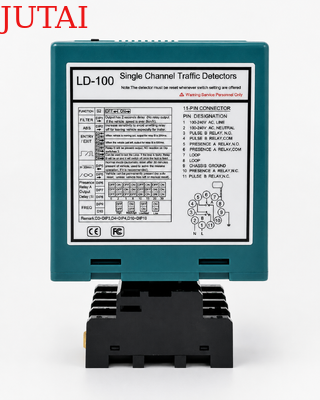

این آشکارساز حلقه که برای کاربردهای مانع پارکینگ و کنترل دسترسی خودرو طراحی شده است، تشخیص حضور قابل اعتماد خودرو و حفاظت ضد کوبش را برای عملکرد ایمن‌تر و کارآمدتر گیت فراهم می‌کند. آشکارساز که با یک حلقه القایی در زیر سطح جاده نصب می‌شود، تغییرات در اندوکتانس حلقه را هنگام ورود خودرو به منطقه تشخیص شناسایی کرده و سیگنال‌های رله‌ای را به کنترل‌کننده مانع متصل ارسال می‌کند. این دستگاه برای ورودی‌های پارکینگ، مجتمع‌های مسکونی، ساختمان‌های تجاری، تأسیسات صنعتی، خطوط عوارضی و سایر نقاط کنترل دسترسی خودرو مناسب است.

یک عملکرد کلیدی، تشخیص حضور دائمی خودرو است. هنگامی که حالت حضور دائمی فعال می‌شود، آشکارساز تا زمانی که خودرو در بالای حلقه القایی باقی بماند، خروجی رله حضور را به طور مداوم حفظ می‌کند. سیگنال تنها پس از خروج خودرو از منطقه تشخیص آزاد می‌شود. این عملکرد به ویژه در زیر بازوهای مانع مفید است، جایی که تشخیص مداوم خودرو به جلوگیری از پایین آمدن بوم در حالی که یک ماشین، کامیون یا وسیله نقلیه دیگر هنوز در منطقه ایمنی قرار دارد، کمک می‌کند.

این آشکارساز از عملکردهای قابل تنظیم رله برای هر دو حالت تحریک خودرو و نظارت بر حضور مداوم پشتیبانی می‌کند. بسته به الزامات سیستم، خروجی رله را می‌توان برای پالس ورودی، پالس خروجی یا عملکرد حضور پیکربندی کرد. این امر به یک آشکارساز اجازه می‌دهد تا با گیت‌های مانع، دوربین‌های LPR، دستگاه‌های فروش بلیط، کنترل‌کننده‌های پارکینگ و سایر تجهیزات کنترل دسترسی کار کند. تأخیرهای قابل تنظیم آزادسازی رله از ۰ تا ۳۰ ثانیه، انعطاف‌پذیری بیشتری را برای بستن تأخیری مانع، عبور مداوم خودرو و کنترل هماهنگ با دستگاه‌های متصل فراهم می‌کند.

این آشکارساز با دامنه اندوکتانس حلقه گسترده ۱۵ تا ۲۰۰۰ میکروهنری و ۱۶ سطح حساسیت قابل انتخاب، می‌تواند با اندازه‌ها و عمق‌های مختلف حلقه، انواع خودروها و شرایط سایت سازگار شود. تقویت‌کننده حساسیت خودکار به حفظ تشخیص پایدار برای کامیون‌ها، تریلرها و خودروهای با شاسی بلند کمک می‌کند، در حالی که چهار فرکانس عملیاتی قابل انتخاب به کاهش تداخل در صورت نصب چندین حلقه در نزدیکی کمک می‌کند.

برای تأسیسات پارکینگ که نیاز به کنترل ایمنی مانع قابل اعتماد دارند، این آشکارساز حلقه مانع پارکینگ، تحریک خودرو، نظارت بر حضور دائمی، حساسیت قابل تنظیم و حفاظت ضد کوبش را در یک راه‌حل عملی ترکیب می‌کند. این دستگاه با باز نگه داشتن گیت در حالی که خودرو در منطقه محافظت شده قرار دارد و اجازه بستن کنترل شده را تنها پس از خروج ایمن خودرو از حلقه القایی، به بهبود عملکرد مانع کمک می‌کند.

• ۱. دامنه تشخیص ۱۵-۲۰۰۰ میکروهنری
  • این آشکارساز حلقه از دامنه تشخیص گسترده‌ای از ۱۵ میکروهنری تا ۲۰۰۰ میکروهنری پشتیبانی می‌کند و اندازه‌ها و پیکربندی‌های مختلف حلقه را برای کاربرد متنوع در سناریوهای مختلف تشخیص ترافیک تطبیق می‌دهد. دامنه تشخیص گسترده به آشکارساز حلقه ما اجازه می‌دهد تا انواع خودروها، موتورسیکلت‌ها، ماشین‌ها، کامیون‌های فوق‌العاده طولانی، اتوبوس‌ها و غیره را تشخیص دهد.
• ۲. ابعاد فشرده
  • محفظه فشرده و مهندسی شده، تمام الزامات صنعتی را برای ویژگی‌ها و عملکرد ترکیب می‌کند و به این آشکارساز اجازه می‌دهد تا در هر سیستم تشخیص ترافیک موجود گنجانده شود.
• ۳. قابلیت‌های تشخیص LED
  • قابلیت‌های تشخیص جامع، تشخیص دقیق مشکلات حلقه و نصب را امکان‌پذیر می‌سازد و از طریق LED نمایش داده می‌شود و از عملکرد بهینه اطمینان حاصل کرده و زمان خرابی را کاهش می‌دهد.
• ۴. زمان حضور قابل انتخاب
  • خروجی رله حضور را می‌توان برای محدود کردن خروجی تشخیص به یک زمان ثابت (بیشتر از ۳۰ دقیقه) در حالی که خودرو روی حلقه باقی می‌ماند، انتخاب کرد و انعطاف‌پذیری در مدیریت ترافیک را فراهم می‌کند.
• ۵. زمان حضور حلقه
  • تداخل بین آشکارسازهای حلقه مجاور را می‌توان از طریق نشانگر یکپارچه شناسایی و با تنظیم فرکانس حذف کرد و از عملکرد قابل اعتماد اطمینان حاصل کرد.
• ۶. دو رله خروجی مجزا
  • رله حضور A: خروجی حضور را فراهم می‌کند و می‌تواند برای ۰، ۲، ۵، ۸، ۱۰، ۱۵، ۲۰ یا ۳۰ ثانیه قابل افزایش باشد، که با سوئیچ‌های DIP ۱۰ جهته خارجی قابل برنامه‌ریزی است.
  • رله پالس B: با سوئیچ‌های DIP ۱۰ جهته خارجی قابل برنامه‌ریزی است، حضور، پالس در ورودی، پالس در خروجی یا خروجی ناموفق را ارائه می‌دهد و انعطاف‌پذیری تشخیص را افزایش می‌دهد.
• ۷. تقویت‌کننده حساسیت خودکار (ASB)
  • این ویژگی با افزایش خودکار حساسیت به حداکثر پس از تشخیص خودرو، ترکیب‌های بزرگ کامیون-تریلر و خودروهای با ارتفاع بالا را به طور قابل اعتماد تشخیص می‌دهد و از شناسایی دقیق اطمینان حاصل می‌کند.
• ۸. جبران خودکار انحراف محیطی
  • آشکارسازهای حلقه (یا سایر سنسورها) به طور خودکار خود را با تغییرات در شرایط محیطی تنظیم و کالیبره می‌کنند و دقت و پایداری تشخیص را علی‌رغم عوامل مختلف آب و هوایی و محیطی حفظ می‌کنند.

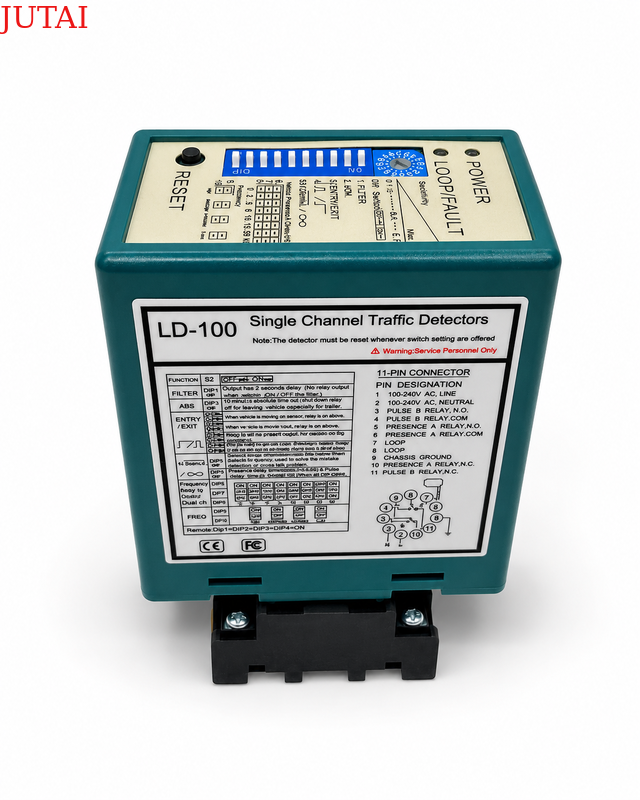

• ۹. ۱۰ سوئیچ DIP
  • طراحی سوئیچ DIP روی پوسته، تنظیم آشکارساز حلقه را آسان‌تر و واضح‌تر می‌کند که برای کاربران بسیار کاربرپسند است. کاربران می‌توانند ابتدا تمام عملکردها را تنظیم کرده و سپس آشکارساز حلقه را نصب کنند.
• ۱۰. تداخل ضد تداخل.
  • از طریق سوئیچ DIP، فرکانس آشکارساز حلقه را می‌توان برای جلوگیری از تداخل تداخلی ناشی از نصب دو سیم‌پیچ حلقه در نزدیکی هم تنظیم کرد.

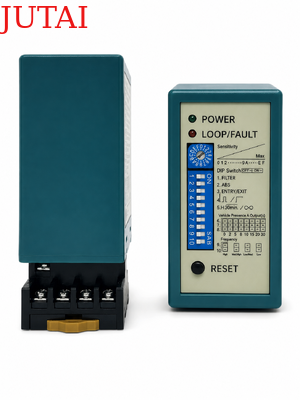

(۱) LED برق: LED قرمز برق نشان‌دهنده "روشن بودن برق" است.

• LED تشخیص: روشن مداوم: نشان‌دهنده تشخیص خودرو است.
• چشمک‌زن آهسته: نشان‌دهنده اتصال کوتاه حلقه یا تعداد پیچ‌های پس از حلقه کافی نیست.
• چشمک‌زن سریع: نشان‌دهنده مدار باز حلقه یا تعداد پیچ‌های پس از حلقه زیاد است.

• حساسیت حلقه را می‌توان با تریم‌پات با برچسب "حساسیت" تنظیم کرد. کاربر می‌تواند ۱۶ تنظیم مختلف را با چرخاندن تریم‌پات انتخاب کند، که ۰ کمترین حساسیت و "F" بیشترین حساسیت است.



۱. تنظیمات DIP ۱ و DIP ۲ توابع ویژه

۲. تنظیمات DIP ۳ و DIP ۴ خروجی رله B

۳. تنظیم DIP ۵ بازنشانی خودکار

۴. تنظیمات DIP ۶ و DIP ۷ و DIP ۸ تأخیر رله A

۵. تنظیمات DIP ۹ و DIP ۱۰ فرکانس (۴۰ کیلوهرتز تا ۱۰۰ کیلوهرتز). برای جلوگیری از تداخل استفاده می‌شود.

• در کاربردهایی که دو یا چند آشکارساز حلقه و حلقه‌های حسگر نصب شده‌اند، یک آشکارساز را روی فرکانس بالا و دیگری را روی فرکانس پایین تنظیم کنید تا اثرات تداخل متقابل بین دو سیستم به حداقل برسد (حلقه‌های حسگر و آشکارسازها باید حداقل ۲ متر از هم فاصله داشته باشند).
• دکمه بازنشانی: لطفاً توجه داشته باشید: LD-100 باید هر بار که تغییری در تنظیمات سوئیچ‌های DIP ایجاد می‌شود، بازنشانی شود.

• آشکارساز را در یک محفظه ضد آب نصب کنید.
• آشکارساز باید تا حد امکان به حلقه حسگر نزدیک باشد.
• آشکارساز همیشه باید دور از میدان‌های مغناطیسی قوی نصب شود.
• از عبور سیم‌های ولتاژ بالا در نزدیکی آشکارسازهای حلقه خودداری کنید.
• آشکارساز را روی اشیاء لرزان نصب نکنید.

• هنگامی که جعبه کنترل در فاصله ۱۰ متری حلقه نصب می‌شود، می‌توان از سیم‌های معمولی برای اتصال جعبه کنترل به حلقه استفاده کرد. بیش از ۱۰ متر نیاز به استفاده از کابل شیلددار ۲ هسته‌ای دارد. فاصله بین جعبه کنترل و حلقه نباید از ۳۰ متر تجاوز کند.



حلقه‌ها با استفاده از یک ترکیب اپوکسی سیاه "سریع‌گیر" یا قیر داغ برای ادغام با سطح جاده، مهر و موم می‌شوند.
