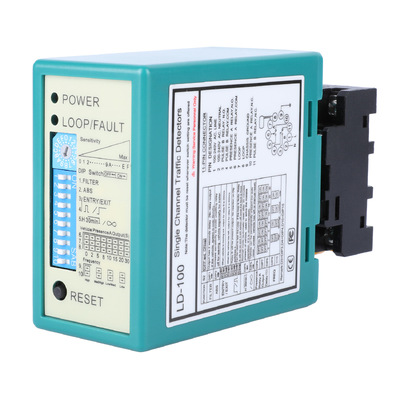

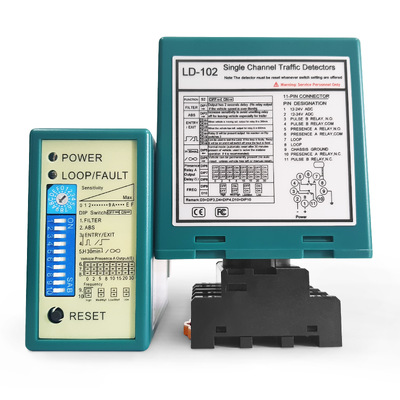

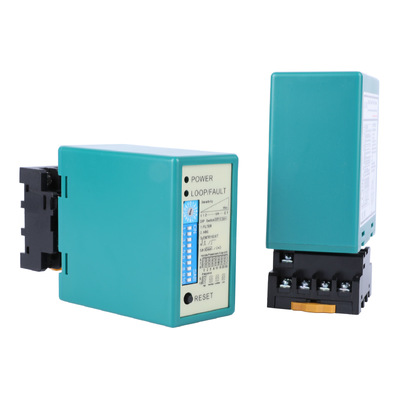

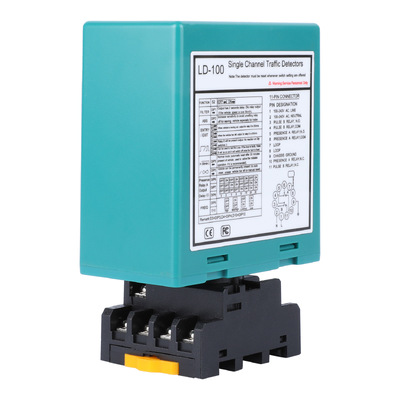

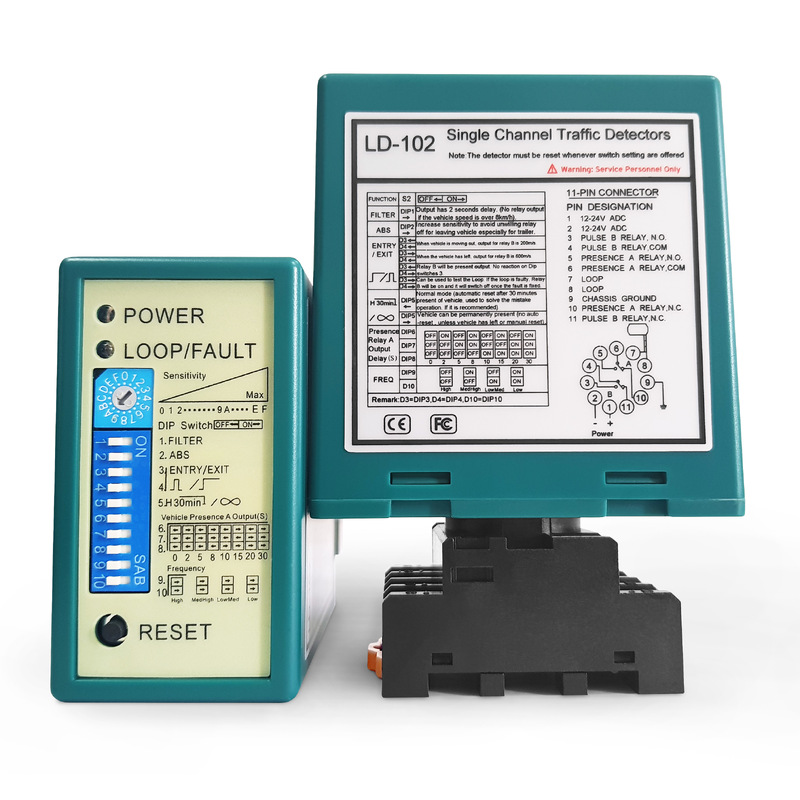

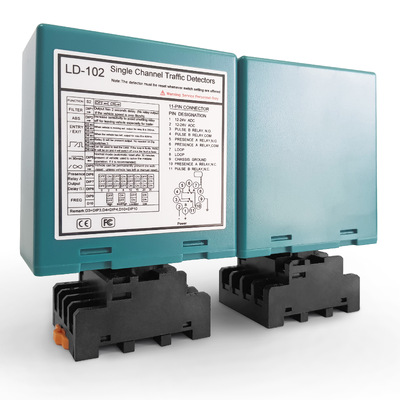

جواهرات JUTAI LD-100 LD-102

نام تجاری:	JUTAI
شماره مدل:	LD-100 LD
مقدار تولیدی:	پشتیبانی از 1-10 عدد برای نمونه
قیمت:	33-38 USD
جزئیات بسته بندی:	50 عدد 1 کارتن
شرایط پرداخت:	L/C، D/A، D/P، T/T، Western Union، Paypal، Alipay

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

شنژن چین

گواهی:

CE FCC

منبع تغذیه ولتاژ:

100-240 VAC 48 تا 62 هرتز

نوع کار:

-40 تا +70 °C (-111°F تا +158°F)

بسته:

کارتن

محدوده خودگردان:

20-2000 ساعت

حساسیت:

16 جهت قابل انتخاب/بیشترین 0.01% DL/L / کمترین 2.56% DL/L

زمان پاسخگویی:

10-90 ام اس

رطوبت:

95% غیر متراکم

کد HS:

9033000090

اندازه محصول:

76*42*110 میلی متر

اندازه بسته بندی:

136*86*52 میلی متر

وزن خالص:

195 گرم

وزن ناخالص:

300 گرم

خروجی رله:

رله حضور / رله خطا

گارانتی:

2 سال

اتصال حلقه:

کابل جفت پیچیده

دستگاه شناسایی حلقه خودرو

قابلیت ارائه:

5000 عدد در ماه

برجسته کردن:

آشکارساز حلقه ی یک کانال JUTAI

آشکارساز حلقه خودرو LD-100

دتکتور حلقه LD-102 با ضمانت

توضیحات محصول

جواهرات JUTAI LD-100 LD-102

با پیشرفت مداوم ساخت شهرهای هوشمند مدرن، مدیریت ترافیک شهری دقیق، عملیات بدون سرنشین نقاط دسترسی،و امنیت هوشمند در مناطق عمومی تبدیل به جهت های اصلی برای ارتقاء حاکمیت شهری شده استبه عنوان بالغ ترین و پایدارترین جزء سنجش اساسی در سیستم های درک ترافیک و مدیریت خودرو، آشکارسازان چرخه خودرو دارای عملکرد قابل اعتماد 24 ساعته هستند.مقاومت قوی در برابر تداخلات محیطی، و دقت تشخیص بالا، منجر به گسترش طیف وسیعی از سناریوهای کاربرد در ساخت و ساز مدرن شهری می شود.

آنها به طور گسترده ای در ورودی ها و خروجی های پارکینگ های هوشمند در مجتمع های تجاری شهری، جوامع مسکونی و ساختمان های اداری نصب می شوند.و همچنین به طور گسترده ای در سناریوهای متعددی از جمله کنترل سیگنال چراغ راهنمایی در جاده های شهری استفاده می شود.، شناسایی فضای پارکینگ هوشمند در کنار جاده، ایستگاه های پرداخت در بزرگراه ها و بزرگراه های ملی / ولایتی، مدیریت عبور بار در پارک های صنعتی و لجستیکی،کنترل اتصال بالارد های امنیتی شهری، ایستگاه های شستشوی اتوماتیک اتوماتیک و خطوط بازرسی وسایل نقلیه اتوماتیک.جمع آوری داده های جریان ترافیک و برنامه ریزی هوشمند سایت، آنها در راستای عملکرد کارآمد و بدون سرنشین در ترافیک شهری و مدیریت فضا هستند.

دستگاه با کارایی بالادستگاه تشخیص حلقه ی تک کانالازجوتایبه طور کامل به نیازهای متنوعی از ساخت و ساز مدرن شهری تطبیق یافته است. می تواند به طور انعطاف پذیر نیازهای محل شرایط مختلف ساخت و ساز را برآورده کند.محیط های منبع برق و شناسایی مدل خودرو، با تطابق سناریوی برجسته و ثبات عملیاتی بلند مدت.این سیستم پشتیبانی تشخیص اساسی و قابل اعتماد را برای سیستم های مختلف ترافیک هوشمند شهری و راه حل های کنترل دسترسی خودکار ارائه می دهد.، تسهیل اجرای و عملکرد کارآمد مدیریت هوشمند شهری.

loop detector application

ویژگی ها

1محدوده نفوذ فوق العاده گسترده: 15 ‰ 2000 μH

آشکارگر از محدوده حثیت حلقه بسیار گسترده ای از 15 ‰ 2000 μH پشتیبانی می کند ، که آن را با حلقه های با اندازه ها ، اشکال و تعداد دورهای مختلف سازگار می کند.

این دستگاه می تواند انواع مختلفی از وسایل نقلیه را به طور قابل اعتماد تشخیص دهد، از جمله موتورسیکلت ها، اتومبیل های شخصی، وان ها، کامیون ها، وسایل نقلیه سنگین و تریلر های طولانی.وسایل نقلیه با ارتفاع های مختلف شاسی و توده های فلزی می تواند به دقت تشخیص داده شود، باعث می شود که آشکارگر برای ورودی ها، خروجی ها، جاده ها و برنامه های کنترل ترافیک مناسب باشد.

2خروجی های مستقل رله پالس و رله حضور

آشکارگر دارای دو خروجی رله مستقل است: یک رله پالس و یک رله حضور. هر خروجی می تواند بدون دخالت در دیگری به یک دستگاه کنترل مختلف متصل شود.

رله پالس یک سیگنال پرتاب لحظه ای را برای برنامه هایی مانند باز کردن یک دروازه مانع، فعال کردن یک دوربین یا راه اندازی تجهیزات فراهم می کند.

رله حضور یک سیگنال مداوم حضور وسیله نقلیه را برای کاربردهایی مانند حفاظت از مانع از خرد و تشخیص اشغال وسیله نقلیه فراهم می کند.

بنابراین یک آشکارساز می تواند هم کنترل پرتاب و هم نظارت مداوم بر حضور را پشتیبانی کند.

3تاخیر رله حضور قابل تنظیم

رله حضور از تأخیر آزاد شدن قابل تنظیم پشتیبانی می کند. زمان تأخیر را می توان با توجه به جریان ترافیک واقعی و الزامات عملیاتی پیکربندی کرد.

این تابع به کاهش تحریک غلط ناشی از وسایل نقلیه که بیش از حد نزدیک هستند، پیاده روی در منطقه تشخیص یا تداخل الکترومغناطیسی کوتاه مدت کمک می کند.این همچنین اطمینان از بسته شدن موانع و عملیات تجهیزات بدون مشکل در حالی که کاهش تغییر تکراری غیر ضروری.

4زمان حضور نامحدودی در وسیله نقلیه

دستگاه تشخیصی از خروجی مداوم حضور خودرو بدون محدودیت زمانی پشتیبانی می کند.

هنگامی که یک وسیله نقلیه برای مدت طولانی در بالای حلقه باقی می ماند، رله حضور فعال باقی می ماند و به دلیل زمان بندی به طور خودکار از نو تنظیم نمی شود.

این برای مناطق بارگیری کامیون، تشخیص اشغال فضای پارکینگ، وسایل نقلیه طولانی در حال حرکت آهسته و سایر کاربردهایی که وسایل نقلیه ممکن است برای مدت طولانی در حلقه باقی بمانند، ایده آل است.کمک می کند تا از بسته شدن تصادفی موانع یا خاموش شدن غیر منتظره تجهیزات جلوگیری شود.

5تنظیم حساسیت 16 سطح

آشکارساز 16 سطح حساسيت براي تنظیم دقیق ميدان فراهم ميکنه.

حساسیت می تواند با توجه به اندازه حلقه، عمق نصب، محیط الکترومغناطیسی و نوع وسیله نقلیه هدف تنظیم شود.

حساسیت بالاتر می تواند برای موتورسیکلت ها یا وسایل نقلیه کوچکتر انتخاب شود، در حالی که حساسیت پایین تر می تواند در محیط هایی با تداخل الکتریکی قوی برای کاهش تحریک غلط استفاده شود.

6. افزايش حساسيت اتوماتيك ASB

عملکرد تقویت حساسیت اتوماتیک ABS ساخته شده پس از تشخیص یک وسیله نقلیه حساسیت را افزایش می دهد و به طور مداوم تشخیص حضور وسیله نقلیه را حفظ می کند.

این تابع به ویژه برای کامیون های شاسی بالا، تریلرها و وسایل نقلیه طولانی با سیگنال های جذب فلزی نسبتا ضعیف مفید است.

این به جلوگیری از از دست دادن سیگنال در حالی که خودرو در حال عبور از حلقه است، کمک می کند تا تشخیص پایدار و مستمر در طول کل مرور خودرو تضمین شود.

7چهار فرکانس عملیاتی قابل انتخاب

آشکارگر چهار فرکانس عملیاتی قابل انتخاب را فراهم می کند.

در برنامه های کاربردی با حلقه های مجاور، خطوط چندگانه، سیستم های دو حلقه یا فضاهای پارکینگ نزدیک به هم، حلقه های نزدیک می توانند به فرکانس های مختلف تنظیم شوند.

این به طور موثر باعث کاهش صدای متقاطع الکترومغناطیسی بین حلقه ها می شود و به جلوگیری از تحریک غلط یا تشخیص از دست رفته در تاسیسات چند دستگاه کمک می کند.

8. محدوده گسترده ای از منبع برق

آشکارگر با گزینه های منبع برق ولتاژ بالا در دسترس است:

12 و 24 ولت AC/DC
100-240 ولت AC

این اجازه می دهد تا نصب مستقیم در امکانات پارکینگ، پارک های صنعتی، ایستگاه های پرداخت، سایت های ساختمانی و سایر مکان هایی با شرایط مختلف تامین برق باشد.

نیازی به تجهیزات اضافی برای تبدیل قدرت نیست که پیچیدگی و هزینه نصب را کاهش می دهد.

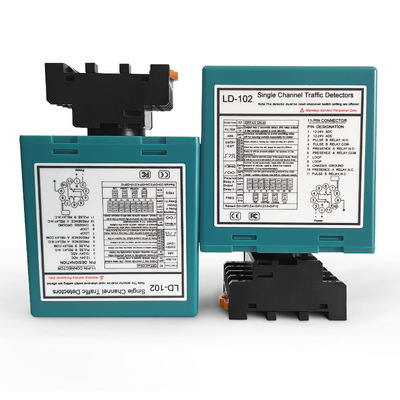

9طراحی پایه پلاگین

از یک سازه قابل جدا شدن که از یک پایه نصب و یک واحد اصلی تشکیل شده است استفاده می شود.

پایه می تواند از قبل نصب و سیم کشی شود. در طول راه اندازی یا نگهداری، واحد اصلی به سادگی می تواند به پایه وصل شود.

این طراحی نصب، تعویض و نگهداری را سریع تر می کند و نیاز به اتصال مجدد تمام سیم کشی هنگام تغییر آشکارگر را از بین می برد.

10تنظیمات پارامتر سوئیچ DIP

تمام پارامترهای اصلی از طریق سوئیچ های فیزیکی DIP تنظیم می شوند.

هیچ کامپیوتر، نرم افزار یا ابزار برنامه نویسی مورد نیاز نیست. نصب کنندگان می توانند به سرعت حساسیت، فرکانس عملیاتی، تاخیر رله و تنظیمات دیگر را مستقیماً در سایت تنظیم کنند.

این کار راه اندازی را ساده می کند و زمان نصب را به طور قابل توجهی کاهش می دهد.

11. شاخص های وضعیت LED

آشکارگر مجهز به شاخص های وضعیت LED برای تشخیص سریع خطا است.

حالت های مختلف شاخص به کاربران کمک می کند تا بین نقص های آشکارگر و نقص های مدار حلقه تشخیص دهند.

کارکنان تعمیر و نگهداری می توانند به سرعت منبع مشکل را بدون چک کردن هر سیم به صورت جداگانه شناسایی کنند، که باعث کاهش زمان عیب یابی و تعمیر می شود.

12دکمه تنظیم مجدد

دکمه Reset داخلی اجازه می دهد تا آشکارگر به سرعت در هنگام راه اندازی یا کار دوباره راه اندازی شود.

اگر آشکارگر یخ زده باشد، به طور غیرطبیعی کار کند یا نیاز به کالیبراسیون مجدد داشته باشد، فشار دادن دکمه Reset عملکرد عادی را بدون قطع برق یا سیم کشی مجدد سیستم بازگرداند.

این باعث می شود که راه اندازی و بازیابی خطا سریعتر و کارآمدتر باشد.

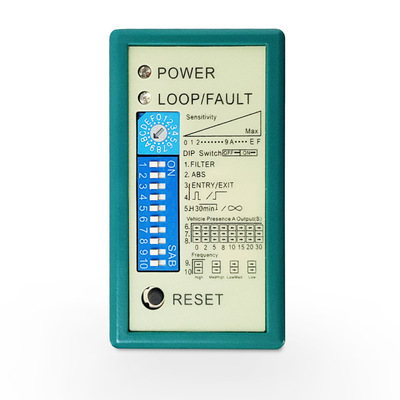

جزئیات عیب یابی

	وضعیت شاخص LED قسمت بالاييLED قرمزحالت قدرت را نشان می دهد، در حالی که پایینسبزLEDنشان دهنده تشخیص وسیله نقلیه و وضعیت حلقه است. در طول کار عادی، LED قرمز روشن می ماند. هنگامی که یک وسیله نقلیه وارد منطقه تشخیص می شود، LED سبز روشن می شود. اگرLED قرمزخاموشه لطفاً منبع برق خارجی یا فیوز داخلی رو چک کنید اگرچراغ LED سبزدر طول نصب، لطفاً به دستورالعمل های زیر مراجعه کنید: چشمک زدن استاندارد:ممکن است یک مدار کوتاه حلقه یا خط خطی رخ داده باشد. لطفاً سیم کشی را بررسی کنید و در صورت لزوم حلقه را دوباره نصب کنید. چشمک زدن سريع:حثیت حلقه خیلی کمه لطفاً سوئیچ های DIP 9 و 10 رو بهبالا. اگر مشکل ادامه داشته باشد، لطفا تعداد چرخش حلقه را افزایش دهید. آهسته چشمک زدن:حثیت حلقه خیلی بالاست لطفاً سوئیچ های DIP 9 و 10 رو بهکم. اگر مشکل همچنان ادامه داشته باشد، لطفا تعداد چرخش حلقه را کاهش دهید.
	تنظیم حساسیت SWITCH1 یک سوئیچ چرخان 16 موقعیت است که برای تنظیم حساسیت تشخیص استفاده می شود. تنظیمات موجود از09 و AF. لطفا از یک پیچک کوچک سر صاف برای چرخش سوئیچ تا تیر به تنظیمات مورد نیاز اشاره می کند. حساسیت به تدریج از0 تا F: 0: کمترین حساسیت F: بالاترین حساسیت اگر وسایل نقلیه به طور قابل اعتماد تشخیص داده نمی شود، لطفا حساسیت را به تدریج افزایش دهید.توصیه می شود که یک سطح در یک زمان تنظیم شود و مناسب ترین تنظیم را با توجه به شرایط واقعی سایت انتخاب کنید..
	DIP 1: تأخیر در تایید و فیلتر کردن وسایل نقلیه با سرعت بالا چه موقعDIP 1 روی ON تنظیم شده، خروجی رله با تقریباًدو ثانیهبعد از شناسایی یک وسیله نقلیه8 کیلومتر در ساعتخروجی رله را فعال نمی کند. هنگامی که یک وسیله نقلیه وارد حلقه تحرک می شود، سیستم بلافاصله رله را فعال نمی کند.تقریباً 2 ثانیه صبر می کند و تنها زمانی سیگنال می دهد که خودرو در محدوده تشخیص حلقه باقی بماند.. این تابع به فیلتر کردن وسایل نقلیه در حال حرکت سریع یا وسایل نقلیه ای که به طور کوتاه از حلقه عبور می کنند کمک می کند، باعث کاهش نارسایی غلط می شود.یا قبل از فعال کردن تجهیزات مانند یک دروازه مانع به موقعیت تعیین شده رسیده است.، دوربین، یا سیستم وزن. این تابع برای ورودی پارکینگ، ایستگاه های پولی، مناطق بازرسی خودرو، پل های وزنی و سایر کاربردهایی که نیاز به تأیید خودرو با سرعت پایین دارند مناسب است.
	DIP 2: ASB ️ افزایش حساسیت خودکار چه موقعDIP 2 روی ON تنظیم شده،افزایش حساسیت خودکار (ASB)بعد از اینکه یک وسیله نقلیه برای اولین بار تشخیص داده می شود، آشکارگر به طور خودکار حساسیت خود را افزایش می دهد تا تشخیص حضور وسیله نقلیه پایدار باشد. این تابع به جلوگیری از از دست دادن تشخیص کمک می کند زمانی که وسایل نقلیه با پروفایل های شاسی بالا یا نابرابر از حلقه عبور می کنند، به ویژه کامیون ها، تریلرها و نیمه تریلرها. لطفا توجه داشته باشید که فعال کردن ASB ممکن است سرعت پاسخ تشخیص را کمی کاهش دهد.
	DIP 3 و DIP 4: حالت خروجی رله B DIP 3 و DIP 4برای پیکربندی حالت عملیاتی ازرله B. DIP 3 OFF / DIP 4 OFF ️ خروجی پالس ورودی رله B تولید می کندنبض لحظه ایزمانی که یک وسیله نقلیهوارد حلقه ی جذب می شود.. این حالت مناسب برایفعال سازی موانع، ضبط تصویر ورودی و شمارش خودرو. DIP 3 ON / DIP 4 OFF ️ خروجی پالس خروجی رله B تولید می کندنبض لحظه ایزمانی که یک وسیله نقلیهحلقه ی جذب را ترک می کند.. این حالت مناسب برایضبط تصویر خروج، شمارش خروج و سایر توابع ناشی از خروج. DIP 3 OFF / DIP 4 ON رله ب باقي مي مونهفعال می شود در حالی که یک وسیله نقلیه در حلقه حضور داردو پس از ترک وسیله نقلیه را از نو تنظیم می کند.حفاظت ضد خرد شدن مانع، تأیید حضور خودرو و کاربردهای باز دروازه. DIP 3 ON / DIP 4 ON ️ رله B غیرفعال فقطرله Aیک خروجی را ارائه می دهد، در حالی کهرله ب غیرفعال شده. این حالت مناسب برای برنامه های کاربردی است که نیاز بهیک خروجی رله واحد.
	DIP 5: حالت حضور خودرو DIP 5برای پیکربندی حالت تشخیص حضور خودرو استفاده می شود. DIP 5 ON (وضعیت حضور دائمی) آشکارگر نگه می داردخروجی حضور وسیله نقلیه به طور مداومدر حالی که وسیله نقلیه در حلقه باقی می ماند. خروجی فقط پس از ترک وسیله نقلیه از سرگیری. این حالت مناسب برایحفاظت ضد خرد شدن مانع، کنترل نگه داشتن دروازه باز و تشخیص طولانی مدت حضور خودرو. DIP 5 OFF ️ حالت حضور محدود اگر یک وسیله نقلیه بیش از دوره پیش تعیین شده در حلقه باقی بماند، آشکارگر به طور خودکار تنظیم مجدد می کند و حلقه را خالی می داند.این حالت به کاهش عملکرد ناخواسته ناشی از حضور طولانی مدت خودرو یا دخالت محیط کمک می کند.. برای کاربردهای استاندارد توصیه می شود کهDIP 5 به OFF.
	DIP 6، DIP 7 و DIP 8: به تاخیر در انتشار انتقال دهید DIP 6، DIP 7 و DIP 8برای تنظیم مدت زمان استفاده می شودرله A پس از خروج وسیله نقلیه از حلقه تحرک فعال باقی می ماندرله به طور خودکار پس از گذشت زمان تاخیر انتخاب شده از سر گرفته می شود. تنظیمات تاخیر موجود: خاموش / خاموش / خاموش: 0 ثانیه روشن / خاموش / خاموش: 2 ثانیه خاموش / روشن / خاموش: 5 ثانیه روشن / روشن / خاموش: 8 ثانیه خاموش / خاموش / روشن: 10 ثانیه روشن / خاموش / روشن: 15 ثانیه خاموش / روشن / روشن: 20 ثانیه روشن / روشن / روشن: 30 ثانیه این تابع مناسب برایتعویق در بسته شدن موانع، کنترل باز نگه داشتن دروازه، عبور مداوم وسیله نقلیه، و برنامه هایی که نیاز به زمان پاسخ اضافی برای دوربین ها، کنترل کننده ها یا سایر تجهیزات متصل دارند.
	DIP 9 و DIP 10: تنظیم فرکانس کار DIP 9 و DIP 10برای تنظیم فرکانس کار حلقه ی اندوکشن در محدوده ی تقریباً۴۰ ٫۸۰ کیلو هرتز. DIP 9 OFF / DIP 10 OFF فرکانس بالا DIP 9 ON / DIP 10 OFF فرکانس متوسط و بالا DIP 9 OFF / DIP 10 ON DIP 9 ON / DIP 10 ON فرکانس پایین هنگامی که دو یا چند حلقه با اندازه مشابه در نزدیکی یکدیگر نصب می شوند، لطفا حلقه های مجاور را بهفرکانس های عملیاتی متفاوتاین به جلوگیری ازصداهای متقابل و تداخل متقابل، اطمینان از تشخیص ثابت و قابل اعتماد وسیله نقلیه.
	دکمه تنظیم مجدد: تنظیم مجدد دستی و تنظیم مجدد ساختگيدکمه RESETاجازه می دهد تا آشکارساز حلقه را به سرعت در هنگام راه اندازی یا کار دوباره راه اندازی و دوباره تنظیم کند. اگر دستگاه تشخیصی به طور غیرطبیعی کار می کند، پاسخ نمی دهد یا نیاز به کالیبراسیون مجدد دارد، دکمه RESET را فشار دهید.این عملکرد عادی را بدون قطع منبع برق و یا سیم کشی مجدد سیستم بازگرداند. بعد از تغییر فرکانس کار با استفاده ازDIP 9 و DIP 10، لطفاً دکمه RESET را فشار دهید تا تنظیمات جدید را اعمال کنید و اجازه دهید آشکارگر پارامترهای حلقه فعلی را دوباره یاد بگیرد. این تابع راه اندازی در محل، تنظیم پارامتر و بازیابی خطا را سریعتر و کارآمدتر می کند.

درخواست

موانع پارکینگ، LPR، بلیط/ کارت توزیع کننده گرفتن دوربین LPR را فعال کنید، عکس های نادرست را کاهش دهید تعامل با دستگاه فروش بلیط: اجازه گرفتن کارت / پرداخت فقط در هنگام ورود وسیله نقلیه درب مانع را به طور خودکار بالا ببرید؛ درب پایین را پس از عبور وسیله نقلیه به طور خودکار بالا ببرید حفاظت ضد تصادف از طریق آشکارساز حلقه تحت بازوی مانع شناسایی وسایل نقلیه عقب برای جلوگیری از فرار از هزینه فیلتر پیاده ها و وسایل نقلیه غیر موتور برای جلوگیری از عوامل غلط شمارش وسایل نقلیه ورودی و ورودی
درب صنعتی درب صنعتی به طور خودکار باز می شود زمانی که خودرو از حلقه عبور می کند درب را باز نگه دارید در حالی که وسیله نقلیه در منطقه تشخیص باقی می ماند درب بسته شدن اتوماتیک با تاخیر پس از ترک کامل وسیله نقلیه حفاظت از برخورد: توقف نزول درب در صورت باقی ماندن وسیله نقلیه در زیر حذف فعال سازی نادرست ناشی از پیاده ها یا وسایل نقلیه
درب کشویی، در اتوماتیک دروازه کشویی پرتاب کننده برای باز کردن اتوماتیک هنگامی که وسیله نقلیه از حلقه عبور می کند دروازه را تا زمانی که وسیله نقلیه در محدوده تشخیص باشد باز نگه دارید درب کشویی اتوماتیک با تاخیر قابل تنظیم پس از خروج کامل خودرو ایمنی ضد تصادف: بسته شدن دروازه توقف در صورت شناسایی خودرو جلوگیری از افتادن نادرست ناشی از پیاده ها، دوچرخه ها یا کالسکه ها ارتباط با دوربین شماره شماره برای فعال کردن ضبط عکس
سیگنال ترافیکی خودروها را در یک خط شناسایی می کند تا چراغ سبز را درخواست کند روشن شدن چراغ قرمز در خط توقف شمارش وسایل نقلیه برای آمار جریان ترافیک پشتیبانی از تنظیم زمان بندی سبز سازگاری اساسی مرحله سبز را برای خط های خالی برای افزایش بهره وری حذف می کند خروجی سیگنال های رله به کنترل کننده های سیگنال و دوربین ها
بالارد ها به طور خودکار به هنگام ورود وسیله نقلیه پایین می آید تاخیر در بالا رفتن مجدد بولارد پس از اینکه وسیله نقلیه به طور کامل منطقه تشخیص را ترک می کند ضد تصادف: اگر وسیله نقلیه در زیر آن بماند، صعود بالارد را متوقف می کند فیلترهای پیاده و وسایل نقلیه غیر موتور برای جلوگیری از فعال سازی نادرست خروجی سیگنال های رله برای اتصال با سیستم کنترل بولارد با یک منطقه تشخیصی، نقاط دسترسی یک خط را نصب می کند.
وسیله نقلیه بستر بالا برای تشخیص وسایل نقلیه ی بلند استفاده میشه. در پارکینگ ها، خیابانها، کارخانه ها، انبارها استفاده میشه. افزایش حساسیت خودکار (ASB) تشخیص قابل اعتماد وسیله نقلیه بستر بالا را تضمین می کند مثل اتوبوس و کامیون.
و غیره آنتن ETC را به هنگام ورود وسیله نقلیه شروع به جمع آوری هزینه می کند. کنترل دروازه مانع به طور خودکار پس از عبور وسیله نقلیه پایین حفاظت از تصادف را با باز نگه داشتن دروازه در صورت باقی ماندن خودرو فراهم می کند شمارش خودروهای عبور کننده برای آمار ترافیک و هماهنگی هزینه های حمل و نقل فیلترهای پیاده و وسایل نقلیه غیر موتور برای جلوگیری از معاملات جعلی خروجی سیگنال های رله به رابط با کنترل کننده ETC
سیستم وزن سیستم وزنه پل را به طور خودکار شروع می کند وقتی که وسیله نقلیه وارد می شود بررسی می کند که وسیله نقلیه به طور کامل در مقیاس برای نتایج دقیق وزن است تنظیم مجدد دستگاه وزن پس از خروج کامل وسیله نقلیه برای استفاده بعدی قفل با دروازه مانع برای آزاد کردن پست وزن خودرو شمارش وسایل نقلیه وزن شده برای سوابق معامله و آمار فیلترهای پیاده و وسایل نقلیه غیر موتور برای جلوگیری از عوامل غلط

اندازه و اندازه بسته

تولید

گواهینامه

vehicle loop detector

سری محصولات

LD-100	LD-102	LD-200	LD-202	JTHT-11
کانال واحد 100-240 ولت AC	کانال واحد 12-24 ولت AC/DC	کانال دوگانه 100-240 ولت AC	کانال دوگانه 12-24 ولت AV/DC	کابل حلقه ای 305 متری طناب تفلون
LCR-MT
مولتی متر
