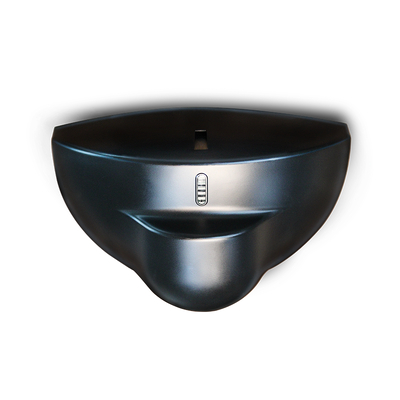

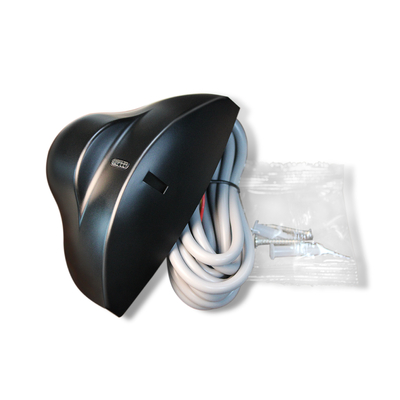

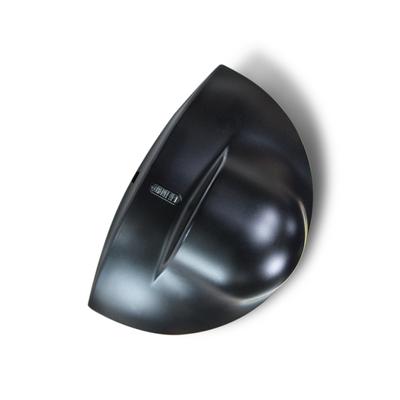

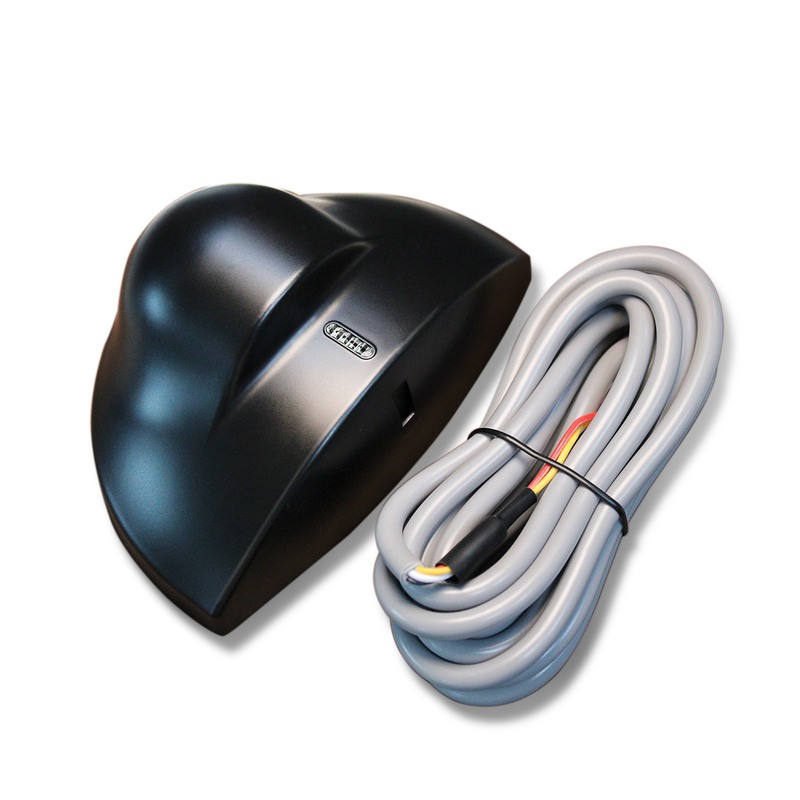

دتکتور دوپلر RD24-4S 4 متر × 2 متر میدان تشخیص گسترده، حس حرکت با دقت بالا

نام تجاری:	JUTAI
شماره مدل:	RD24-4S
مقدار تولیدی:	100
قیمت:	4-6 USD according to order quantity
جزئیات بسته بندی:	کارتن
شرایط پرداخت:	T/T، پی پال، آلی‌پی، وسترن یونیون

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

شنژن چین

گواهی:

حداکثر ارتفاع نصب:

3 متر

تکنولوژی:

رادار داپلر مایکروویو

فرکانس فرستنده:

24.125 گیگاهرتز

قدرت تابشی فرستنده:

<20 dBm EIRP

چگالی توان فرستنده:

≤5mW/cm

زاویه های شیب:

0°~90° عمودی؛ -30 درجه تا 30 درجه جانبی

میدان تشخیص (نصب 2.2 متر):

4 متر (W)×2 متر (D)

حالت تشخیص:

تشخیص حرکت

حداقل سرعت قابل تشخیص:

5 سانتی متر بر ثانیه (محور حسگر)

ولتاژ تغذیه:

12-24 ولت AC ± 10٪؛ 12-24 ولت DC + 30٪ / -10٪

فرکانس شبکه:

50-60 هرتز

مصرف برق:

≤2W (VA)

حالت خروجی:

خروجی لوله سوئیچ

زمان خروجی سیگنال:

1.5 ثانیه نگه دارید

حداکثر ولتاژ تماس:

42 ولت AC/DC

حداکثر جریان تماس:

1A (مقاومتی)

حداکثر قدرت سوئیچینگ:

30 وات (DC) / 60 VA (AC)

محدوده دمای کاری:

-20 ℃ ~ +55

درجه حفاظت:

انطباق هنجار:

R&TTE 1999/5/EC; EMC 89/336/EEC

مواد:

رنگ مسکن:

سیاه/نقره ای

ابعاد (W×H×D):

120mm×80mm×50mm

وزن خالص:

0.215 کیلوگرم

طول کابل:

2.2 متر

قابلیت ارائه:

5000 عدد در ماه

برجسته کردن:

میدان تشخیص گسترده ی دپلر,سنسور حرکت مایکروویو با دقت بالا,رصد کننده حرکت 4m×2m

Microwave motion sensor high precision

Motion sensing detector 4m×2m range

توضیحات محصول

RD24-4S آشکارساز دوپلر | میدان تشخیص عریض 4 متر در 2 متر، حسگر حرکت با دقت بالا

آشکارساز دوپلر RD24-4S یک دستگاه حسگر حرکت حرفه‌ای با کارایی بالا است که برای سیستم‌های دسترسی تجاری سنگین و درب‌های اتوماتیک ساخته شده است. این دستگاه دارای میدان تشخیص عریض 4 متر در 2 متر و حسگر حرکت با دقت بالا در صنعت است که آن را به انتخابی برتر برای فضاهای ورودی بزرگ تجاری، لابی‌های اداری، مراکز خرید و فروشگاه‌های خرده‌فروشی تبدیل می‌کند. این آشکارساز با بهره‌گیری از فناوری بالغ مایکروویو دوپلر 24.125 گیگاهرتز، دامنه تشخیص عریض 4 متری و عمق 2 متری را در ارتفاع نصب استاندارد 2.2 متر ارائه می‌دهد و ورودی‌های بزرگ تجاری و گذرگاه‌های درب شیشه‌ای کشویی عریض را بدون نقاط کور پوشش می‌دهد و اطمینان حاصل می‌کند که هر عابر پیاده در حال نزدیک شدن به طور دقیق شناسایی می‌شود. هسته حسگر با دقت بالای آن در شناسایی حرکت ظریف انسان با حداقل سرعت 5 سانتی‌متر بر ثانیه برتری دارد و با یک الگوریتم هوشمند که به شدت هشدارهای کاذب ناشی از ارتعاشات محیطی، ذرات معلق و حرکت غیرانسانی را فیلتر می‌کند، از خرابی‌های مکرر درب ناشی از تشخیص نادرست جلوگیری می‌کند.

برخلاف آشکارسازهای معمولی با دامنه‌های حسگر باریک یا ناپایدار، این مدل پوشش عریض و هدف‌گیری دقیق را متعادل می‌کند و بدون نیاز به کالیبراسیون مجدد، با موقعیت‌های مختلف نصب و انواع درب‌ها سازگار می‌شود. این دستگاه در یک محفظه ABS مستحکم قرار گرفته است، عملکرد پایداری در محیط‌های الکترومغناطیسی پیچیده دارد، در برابر سایش و پارگی روزانه مقاوم است و با گواهینامه‌های بین‌المللی R&TTE و EMC برای عملکرد ایمن و بدون تداخل مطابقت دارد. با سازگاری پلاگ اند پلی و خروجی سیگنال پایدار، به طور یکپارچه با سیستم‌های کنترل درب اتوماتیک اصلی ادغام می‌شود و نیازی به راه‌اندازی پیچیده ندارد. این آشکارساز دوپلر با ترکیب میدان تشخیص عریض سخاوتمندانه و دقت فوق‌العاده بالا، به عنوان یک راه‌حل قابل اعتماد و بادوام برای نیازهای حسگر حرکت در مقیاس تجاری محسوب می‌شود.

دتکتور دوپلر RD24-4S 4 متر × 2 متر میدان تشخیص گسترده، حس حرکت با دقت بالا 0

نکات برجسته محصول

فرکانس مایکروویو اصلی 24.125 گیگاهرتز برای تشخیص حرکت پایدار (≥5 سانتی‌متر بر ثانیه)
میدان تشخیص عریض: 4 متر (عرض) * 2 متر (عمق) در ارتفاع نصب 2.2 متر
تنظیم زاویه انعطاف‌پذیر: 0 تا 90 درجه عمودی / -30 تا +30 درجه جانبی
منبع تغذیه ولتاژ گسترده: 12-24 ولت AC/DC با مصرف برق کم (≤2 وات)
حفاظت IP54 و دمای کارکرد -20 تا +55 درجه سانتی‌گراد برای استفاده داخلی/خارجی نیمه بسته
نصب و تنظیم آسان با اندازه فشرده، پتانسیومتر حساسیت و نشانگر وضعیت LED واضح
خروجی قابل اعتماد: نگهداری سیگنال 1.5 ثانیه، حداکثر ولتاژ کنتاکت 42 ولت AC/DC، جریان مقاومتی 1 آمپر

مشخصات فنی

پارامتر	مشخصات
فناوری	رادار دوپلر مایکروویو
فرکانس فرستنده	24.125 گیگاهرتز
توان تابشی فرستنده	<20 dBm EIRP
چگالی توان فرستنده	≤5mW/cm
حداکثر ارتفاع نصب	3 متر
زاویه شیب	0 تا 90 درجه عمودی؛ -30 تا +30 درجه جانبی
میدان تشخیص (نصب 2.2 متر)	4 متر (عرض) * 2 متر (عمق)
حالت تشخیص	تشخیص حرکت
حداقل سرعت قابل تشخیص	5 سانتی‌متر بر ثانیه (محور سنسور)
ولتاژ تغذیه	12-24 ولت AC ±10٪؛ 12-24 ولت DC +30٪ / -10٪
فرکانس شبکه	50-60 هرتز
مصرف برق	≤2 وات (VA)
حالت خروجی	خروجی سوئیچ تیوب
زمان خروجی سیگنال	نگهداری 1.5 ثانیه
حداکثر ولتاژ کنتاکت	42 ولت AC/DC
حداکثر جریان کنتاکت	1 آمپر (مقاومتی)
حداکثر توان سوئیچینگ	30 وات (DC) / 60 ولت آمپر (AC)
محدوده دمای کارکرد	-20 تا +55 درجه سانتی‌گراد
درجه حفاظت	IP54
انطباق با استانداردها	R&TTE 1999/5/EC؛ EMC 89/336/EEC
جنس	ABS
رنگ بدنه	مشکی/نقره‌ای
ابعاد (عرضارتفاععمق)	120 میلی‌متر * 80 میلی‌متر * 50 میلی‌متر
وزن خالص	0.215 کیلوگرم
طول کابل	2.2 متر

راهنمای نصب و تنظیم

عملکرد سنسور ارتباط نزدیکی با نصب و تنظیم صحیح دارد. عملکرد ساده بدون نیاز به ابزار حرفه‌ای:

الزامات نصب

از مکان‌های لرزان، نزدیکی لامپ نئون و انسداد سنسور خودداری کنید؛ هنگام نصب قطعات الکترونیکی داخلی را لمس نکنید.

تنظیم حساسیت

پتانسیومتر حساسیت را به آرامی و آهسته بچرخانید؛ مقدار حساسیت اندازه میدان تشخیص را تعیین می‌کند (برای فاصله تشخیص کوتاه، روی 1/2 یا بالاتر تنظیم کنید).

تنظیم زاویه

زاویه جانبی آنتن مسطح = موقعیت میدان تشخیص؛ زاویه عمودی = عمق میدان تشخیص؛ برای تشخیص بهینه، زاویه ماژول مایکروویو را روی ≥45 درجه تنظیم کنید.

بررسی وضعیت

LED پس از روشن شدن چشمک می‌زند (آماده به کار عادی)؛ LED هنگام تشخیص هدف متحرک به طور مداوم روشن می‌شود (تریگر تشخیص).

راهنمای عیب‌یابی

پدیده خطا	علل احتمالی	اقدام اصلاحی
درب باز نمی‌شود و LED روشن نمی‌شود	قطع برق سنسور	اتصال سیم‌کشی و اعتبار منبع تغذیه را بررسی کنید
درب به طور مداوم باز و بسته می‌شود	سنسور لرزش/حرکت درب را تشخیص می‌دهد؛ منبع تداخل در محدوده تشخیص	سنسور را محکم کنید؛ زاویه شیب را افزایش دهید/حساسیت را کاهش دهید؛ منابع تداخل را در میدان تشخیص حذف کنید
فاصله تشخیص خیلی نزدیک است	حساسیت پایین؛ زاویه ماژول مایکروویو<45 درجه؛ سنسور مسدود شده است	پتانسیومتر حساسیت را روی 1/2 یا بالاتر تنظیم کنید؛ زاویه ماژول را روی ≥45 درجه تنظیم کنید؛ اشیاء مسدود کننده را حذف کنید

سناریوهای کاربرد

RD24-4S یک سنسور تشخیص حرکت چند سناریو با سازگاری بالا است که عمدتاً برای موارد زیر کاربرد دارد:

سیستم‌های درب اتوماتیک: درب‌های کشویی، درب‌های لولایی، درب‌های القایی شیشه‌ای (ساختمان‌های تجاری، مراکز خرید، ساختمان‌های اداری)
امنیت و نظارت: تشخیص امنیت محیطی، القای حرکت انسان در داخل (مسکونی، کارخانه، انبار)
اتوماسیون صنعتی: تشخیص حرکت تسمه نقاله، القای شروع/توقف تجهیزات (خطوط تولید سبک صنعتی)
ساختمان هوشمند: القای نورپردازی هوشمند، القای تهویه مطبوع (مناطق عمومی مانند راهروها و آسانسورها)

فناوری‌های اصلی

سنسور رادار دوپلر مایکروویو سنسور رادار 24.125 گیگاهرتز آشکارساز حرکت درب اتوماتیک سنسور تشخیص میدان عریض سنسور حرکت IP54
