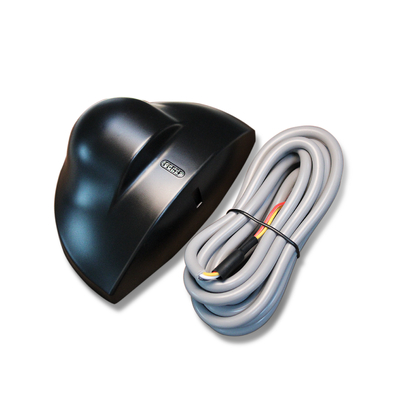

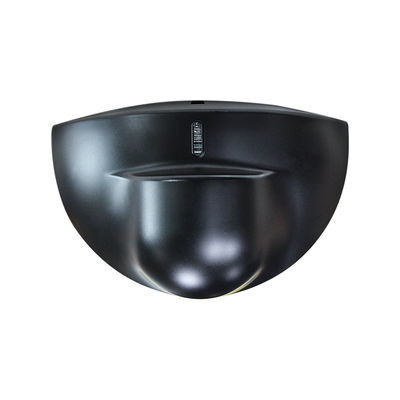

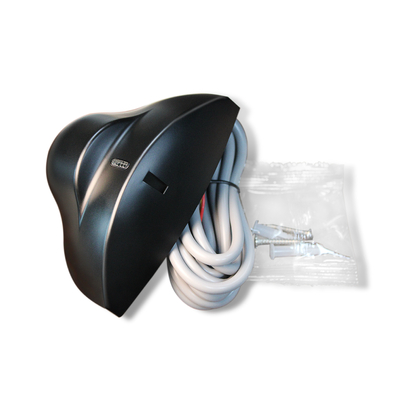

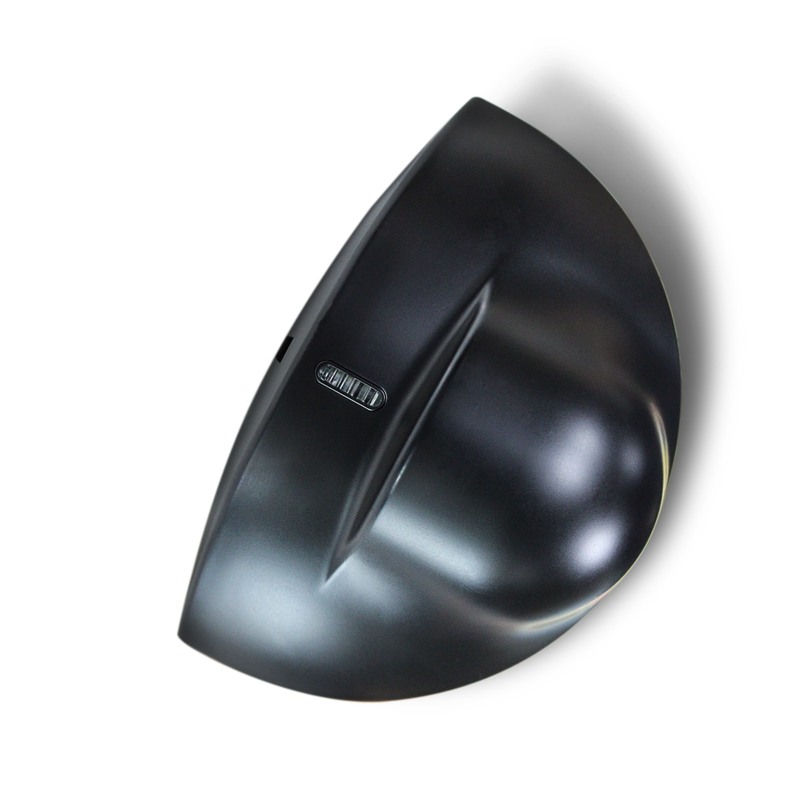

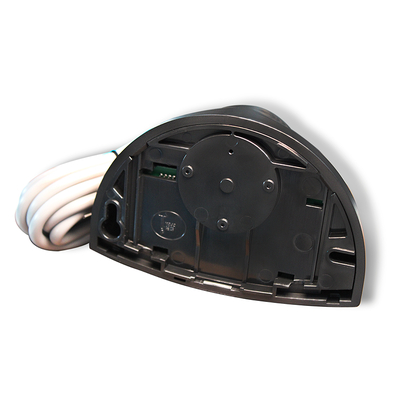

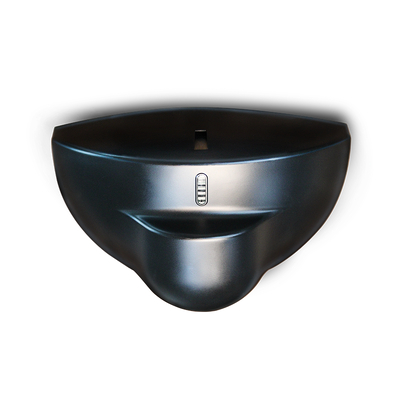

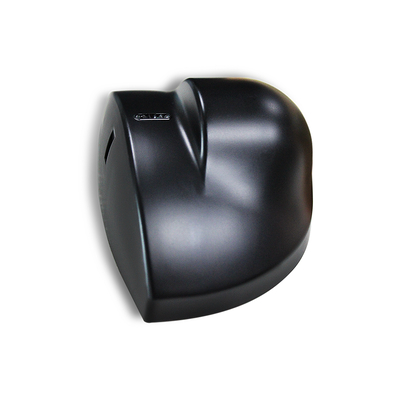

RD24-4S رادار مایکروویو 24.125GHz.

نام تجاری:	JUTAI
شماره مدل:	RD24-4S
مقدار تولیدی:	100
قیمت:	4-6 USD according to order quantity
جزئیات بسته بندی:	کارتن
شرایط پرداخت:	T/T، پی پال، آلی‌پی، وسترن یونیون

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

شنژن چین

گواهی:

حداکثر ارتفاع نصب:

3 متر

تکنولوژی:

رادار داپلر مایکروویو

فرکانس فرستنده:

24.125 گیگاهرتز

قدرت تابشی فرستنده:

<20 dBm EIRP

چگالی توان فرستنده:

≤5mW/cm

زاویه های شیب:

0°~90° عمودی؛ -30 درجه تا 30 درجه جانبی

میدان تشخیص (نصب 2.2 متر):

4 متر (W)×2 متر (D)

حالت تشخیص:

تشخیص حرکت

حداقل سرعت قابل تشخیص:

5 سانتی متر بر ثانیه (محور حسگر)

ولتاژ تغذیه:

12-24 ولت AC ± 10٪؛ 12-24 ولت DC + 30٪ / -10٪

فرکانس شبکه:

50-60 هرتز

مصرف برق:

≤2W (VA)

حالت خروجی:

خروجی لوله سوئیچ

زمان خروجی سیگنال:

1.5 ثانیه نگه دارید

حداکثر ولتاژ تماس:

42 ولت AC/DC

حداکثر جریان تماس:

1A (مقاومتی)

حداکثر قدرت سوئیچینگ:

30 وات (DC) / 60 VA (AC)

محدوده دمای کاری:

-20 ℃ ~ +55

درجه حفاظت:

انطباق هنجار:

R&TTE 1999/5/EC; EMC 89/336/EEC

مواد:

رنگ مسکن:

سیاه/نقره ای

ابعاد (W×H×D):

120mm×80mm×50mm

وزن خالص:

0.215 کیلوگرم

طول کابل:

2.2 متر

قابلیت ارائه:

5000 عدد در ماه

برجسته کردن:

24حسگر رادار مایکروویو.125GHz,کشنده حرکتی مایکروویو بدون کوره,حسگر رادار مایکروویو آسان نصب

blinder-free microwave motion detector

easy-install microwave radar sensor

توضیحات محصول

سنسور درب شیشه‌ای RD24-4S | مصرف کم انرژی ≤2 وات | زاویه شیب قابل تنظیم

رادار مایکروویو RD24-4S با فرکانس 24.125 گیگاهرتز، یک راهکار تشخیص حرکت همه‌کاره و کاربرپسند است که برای اتوماسیون درب جهانی و کنترل دسترسی تجاری طراحی شده است. این محصول با تشخیص قابل اعتماد بدون ایجاد اختلال و نصب بسیار آسان، راه‌اندازی را ساده کرده و عملکرد روزانه را بهبود می‌بخشد. این رادار با بهره‌گیری از فناوری پیشرفته داپلر مایکروویو 24.125 گیگاهرتز، برای حذف کامل نواحی مرده تشخیص، طراحی شده است و مسیر ورودی کامل درب‌های اتوماتیک، درب‌های تجاری و درب‌های شیشه‌ای کشویی را با پوشش سیگنال یکنواخت و ثابت پوشش می‌دهد. این دستگاه حرکت عابران پیاده را با سرعت ≥5 سانتی‌متر بر ثانیه، بدون نقاط کور یا فعال‌سازی‌های از دست رفته، حتی در سناریوهای نصب گوشه‌ای یا ارتفاع بالا، به دقت ثبت می‌کند و از عملکرد روان و بدون وقفه درب‌ها در مراکز خرید پرتردد، ادارات و فضاهای خرده‌فروشی اطمینان حاصل می‌کند.

آنچه این مدل را متمایز می‌کند، طراحی نصب بدون دردسر آن است که برای حذف ابزارهای پیچیده و اشکال‌زدایی حرفه‌ای ساخته شده است: این محصول با یک کابل از پیش سیم‌کشی شده 2.2 متری برای اتصال مستقیم به سیستم‌های کنترل درب استاندارد عرضه می‌شود و محفظه ABS فشرده و سبک آن از نصب سریع سطحی روی قاب درب، دیوارها یا سقف با سخت‌افزار پایه پشتیبانی می‌کند. نیازی به کالیبراسیون پیچیده نیست، که آن را برای به‌روزرسانی‌های تجاری سریع و پروژه‌های درب جدید به طور یکسان ایده‌آل می‌سازد. این دستگاه با اجزای داخلی بادوام ساخته شده است، با مصرف انرژی کم به طور پایدار کار می‌کند، در برابر تداخلات جزئی محیطی مقاوم است و با استانداردهای بین‌المللی R&TTE و EMC برای استفاده ایمن و طولانی مدت مطابقت دارد. این رادار مایکروویو بدون اختلال، بدون قطعات حجیم یا سیم‌کشی پیچیده، حسگرهای قابل اعتماد با پوشش کامل و راه‌اندازی فوق‌العاده آسان را ترکیب می‌کند و آن را به انتخابی ایده‌آل و پلاگ اند پلی برای نیازهای متنوع اتوماسیون درب بدون دردسر نصب اضافی تبدیل می‌کند.

RD24-4S رادار مایکروویو 24.125GHz. 0

RD24-4S رادار مایکروویو 24.125GHz. 1

نکات برجسته محصول

فرکانس مایکروویو اصلی 24.125 گیگاهرتز برای تشخیص حرکت پایدار (≥5 سانتی‌متر بر ثانیه)
میدان تشخیص گسترده: 4 متر (عرض) * 2 متر (عمق) در ارتفاع نصب 2.2 متر
تنظیم زاویه انعطاف‌پذیر: 0 تا 90 درجه عمودی / -30 تا +30 درجه جانبی
منبع تغذیه گسترده: 12-24 ولت AC/DC با مصرف کم انرژی (≤2 وات)
حفاظت IP54 و دمای کارکرد -20 تا +55 درجه سانتی‌گراد برای استفاده نیمه بسته داخلی/خارجی
نصب و تنظیم آسان با اندازه فشرده، پتانسیومتر حساسیت و نشانگر وضعیت LED واضح
خروجی قابل اعتماد: نگهداری سیگنال 1.5 ثانیه، حداکثر ولتاژ تماس 42 ولت AC/DC، جریان 1 آمپر مقاومتی

مشخصات فنی

پارامتر	مشخصات
فناوری	رادار داپلر مایکروویو
فرکانس فرستنده	24.125 گیگاهرتز
توان تابشی فرستنده	<20 dBm EIRP
چگالی توان فرستنده	≤5 میلی‌وات بر سانتی‌متر مربع
حداکثر ارتفاع نصب	3 متر
زاویه شیب	0 تا 90 درجه عمودی؛ -30 تا +30 درجه جانبی
میدان تشخیص (نصب در ارتفاع 2.2 متر)	4 متر (عرض) * 2 متر (عمق)
حالت تشخیص	تشخیص حرکت
حداقل سرعت قابل تشخیص	5 سانتی‌متر بر ثانیه (محور سنسور)
ولتاژ تغذیه	12-24 ولت AC ±10٪؛ 12-24 ولت DC +30٪ / -10٪
فرکانس شبکه	50-60 هرتز
مصرف برق	≤2 وات (VA)
حالت خروجی	خروجی سوئیچ تیوب
زمان خروجی سیگنال	نگهداری 1.5 ثانیه
حداکثر ولتاژ تماس	42 ولت AC/DC
حداکثر جریان تماس	1 آمپر (مقاومتی)
حداکثر توان سوئیچینگ	30 وات (DC) / 60 ولت آمپر (AC)
محدوده دمای کارکرد	-20 درجه سانتی‌گراد تا +55 درجه سانتی‌گراد
درجه حفاظت	IP54
انطباق با استانداردها	R&TTE 1999/5/EC؛ EMC 89/336/EEC
جنس	ABS
رنگ بدنه	مشکی/نقره‌ای
ابعاد (عرضارتفاععمق)	120 میلی‌متر * 80 میلی‌متر * 50 میلی‌متر
وزن خالص	0.215 کیلوگرم
طول کابل	2.2 متر

راهنمای نصب و تنظیم

عملکرد سنسور ارتباط نزدیکی با نصب و تنظیم صحیح دارد. عملیات ساده بدون نیاز به ابزار حرفه‌ای:

الزامات نصب

از موقعیت‌های لرزان، نزدیکی لامپ‌های نئون و انسداد سنسور خودداری کنید؛ هنگام نصب قطعات الکترونیکی داخلی را لمس نکنید.

تنظیم حساسیت

پتانسیومتر حساسیت را به آرامی و آهسته بچرخانید؛ مقدار حساسیت اندازه میدان تشخیص را تعیین می‌کند (برای فاصله تشخیص کوتاه، روی 1/2 یا بالاتر تنظیم کنید).

تنظیم زاویه

زاویه جانبی آنتن مسطح = موقعیت میدان تشخیص؛ زاویه عمودی = عمق میدان تشخیص؛ برای تشخیص بهینه، زاویه ماژول مایکروویو را روی ≥45 درجه تنظیم کنید.

بررسی وضعیت

LED پس از روشن شدن چشمک می‌زند (آماده به کار عادی)؛ LED هنگام تشخیص هدف متحرک به طور مداوم روشن می‌شود (فعال‌سازی تشخیص).

راهنمای عیب‌یابی

پدیده خطا	علل احتمالی	اقدام اصلاحی
درب باز نمی‌شود و LED روشن نمی‌شود	قطع برق سنسور	اتصال سیم‌کشی و اعتبار منبع تغذیه را بررسی کنید
درب به طور مداوم باز و بسته می‌شود	سنسور لرزش/حرکت درب را تشخیص می‌دهد؛ منبع تداخل در محدوده تشخیص	سنسور را محکم ثابت کنید؛ زاویه شیب را افزایش دهید/حساسیت را کاهش دهید؛ منابع تداخل را در میدان تشخیص حذف کنید
فاصله تشخیص خیلی نزدیک است	حساسیت کم؛ زاویه ماژول مایکروویو<45 درجه؛ سنسور مسدود شده است	پتانسیومتر حساسیت را روی 1/2 یا بالاتر تنظیم کنید؛ زاویه ماژول را روی ≥45 درجه تنظیم کنید؛ اشیاء مسدود کننده را حذف کنید

سناریوهای کاربرد

RD24-4S یک سنسور تشخیص حرکت چند سناریویی با سازگاری بالا است که عمدتاً برای موارد زیر کاربرد دارد:

سیستم‌های درب اتوماتیک: درب‌های کشویی، درب‌های لولایی، درب‌های القایی شیشه‌ای (ساختمان‌های تجاری، مراکز خرید، ساختمان‌های اداری)
امنیت و نظارت: تشخیص امنیت محیطی، القای حرکت انسان در داخل (مسکونی، کارخانه، انبار)
اتوماسیون صنعتی: تشخیص حرکت تسمه نقاله، القای شروع/توقف تجهیزات (خطوط تولید صنعتی سبک)
ساختمان هوشمند: القای نورپردازی هوشمند، القای تهویه مطبوع (مناطق عمومی مانند راهروها و آسانسورها)

فناوری‌های اصلی

سنسور رادار داپلر مایکروویو سنسور رادار 24.125 گیگاهرتز سنسور تشخیص حرکت درب اتوماتیک سنسور تشخیص میدان گسترده سنسور حرکت IP54
