سنسور حرکت مایکروویو

حسگر درب تجاری. 24.125GHz مایکروویو. سایز فشرده. IP54 ضد آب.

تمام دسته ها

سیستم کنترل دسترسی درب وای فای

چراغ راهنمایی و رانندگی سیگنال

خواننده RFID Mifare 13.56 MHZ

با ما تماس بگیرید

Mr. David

marketing@jutaigateaccess.com

+86 13143400257

13143400257

حالا تماس بگیرید

حسگر درب تجاری. 24.125GHz مایکروویو. سایز فشرده. IP54 ضد آب.

نام تجاری:	JUTAI
شماره مدل:	RD24-4S
مقدار تولیدی:	100
قیمت:	4-6 USD according to order quantity
جزئیات بسته بندی:	کارتن
شرایط پرداخت:	T/T، پی پال، آلی‌پی، وسترن یونیون

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

شنژن چین

گواهی:

حداکثر ارتفاع نصب:

3 متر

تکنولوژی:

رادار داپلر مایکروویو

فرکانس فرستنده:

24.125 گیگاهرتز

قدرت تابشی فرستنده:

<20 dBm EIRP

چگالی توان فرستنده:

≤5mW/cm

زاویه های شیب:

0°~90° عمودی؛ -30 درجه تا 30 درجه جانبی

میدان تشخیص (نصب 2.2 متر):

4 متر (W)×2 متر (D)

حالت تشخیص:

تشخیص حرکت

حداقل سرعت قابل تشخیص:

5 سانتی متر بر ثانیه (محور حسگر)

ولتاژ تغذیه:

12-24 ولت AC ± 10٪؛ 12-24 ولت DC + 30٪ / -10٪

فرکانس شبکه:

50-60 هرتز

مصرف برق:

≤2W (VA)

حالت خروجی:

خروجی لوله سوئیچ

زمان خروجی سیگنال:

1.5 ثانیه نگه دارید

حداکثر ولتاژ تماس:

42 ولت AC/DC

حداکثر جریان تماس:

1A (مقاومتی)

حداکثر قدرت سوئیچینگ:

30 وات (DC) / 60 VA (AC)

محدوده دمای کاری:

-20 ℃ ~ +55

درجه حفاظت:

انطباق هنجار:

R&TTE 1999/5/EC; EMC 89/336/EEC

مواد:

رنگ مسکن:

سیاه/نقره ای

ابعاد (W×H×D):

120mm×80mm×50mm

وزن خالص:

0.215 کیلوگرم

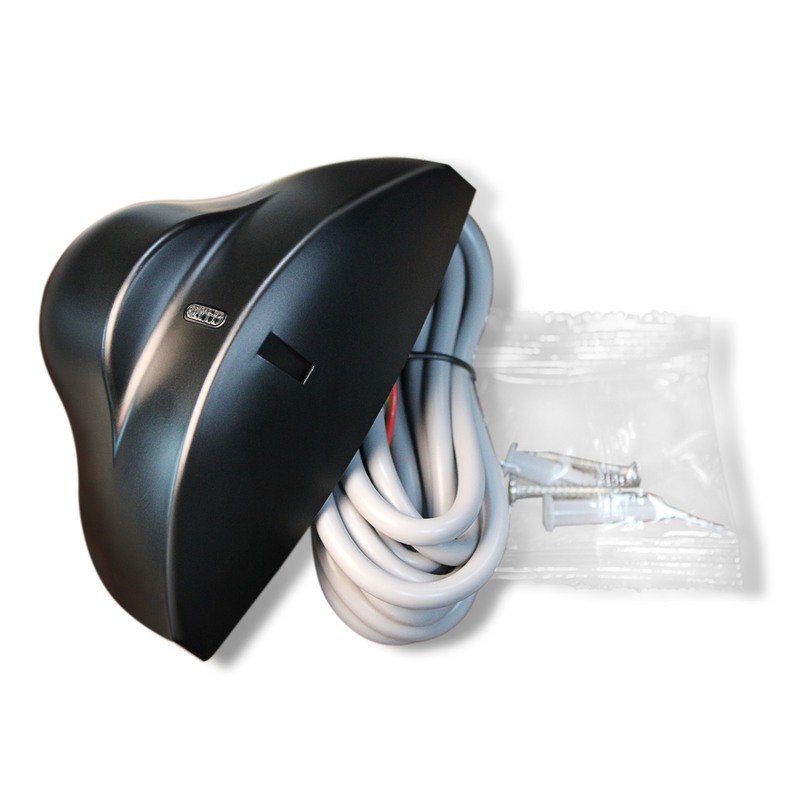

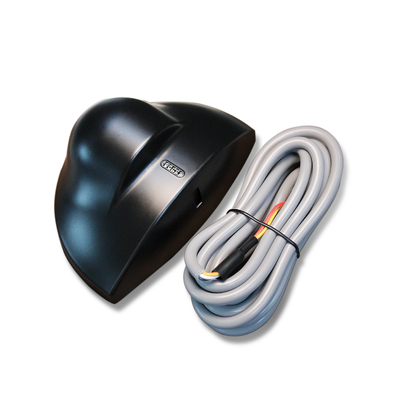

طول کابل:

2.2 متر

قابلیت ارائه:

5000 عدد در ماه

برجسته کردن:

سنسور درب مایکروویو تجاری,24حسگر حرکتی مایکروویو.125GHz,سنسور درب ضد آب فشرده

24.125GHz microwave motion sensor

compact waterproof door sensor

توضیحات محصول

سنسور درب تجاری | 24.125 گیگاهرتز مایکروویو | اندازه فشرده | ضد آب IP54

این سنسور درب تجاری مایکروویو 24.125 گیگاهرتز یک لوازم جانبی تشخیص حرکت است که به طور حرفه ای برای تمام درب های ورودی تجاری طراحی شده است و ترکیبی عالی از حسگر مایکروویو با کارایی بالا، اندازه فوق العاده فشرده و حفاظت ضد آب IP54 را ارائه می دهد و آن را به انتخابی ایده آل برای فضاهای تجاری پر رفت و آمد مانند مراکز خرید، ساختمان های اداری، فروشگاه های خرده فروشی و ورودی رستوران ها تبدیل می کند. با استفاده از فناوری داپلر مایکروویو پایدار 24.125 گیگاهرتز، تشخیص حرکت دقیق و سریع را برای اتوماسیون درب های تجاری ارائه می دهد و به طور موثر حرکت عابران پیاده را با سرعت ≥5 سانتی متر بر ثانیه ثبت می کند و از فعال شدن کاذب ناشی از تداخلات جزئی محیطی جلوگیری می کند و عملکرد روان و پایدار درب های لولایی تجاری، درب های کشویی و درب های شیشه ای را در تمام طول روز تضمین می کند.

بدنه فشرده و سبک آن یک مزیت کلیدی برای نصب تجاری است، با پروفیل باریک و کم جا که به راحتی در قاب درب های باریک، شکاف های سقف یا گوشه های دیوار بدون بیرون زدگی بیش از حد قرار می گیرد و ظاهر مرتب و حرفه ای نمای درب های تجاری را حفظ می کند و با نصب مخفی انعطاف پذیر با سبک های مختلف دکوراسیون تجاری سازگار می شود. درجه حفاظت ضد آب و ضد گرد و غبار IP54 کاربردی بودن آن را برای استفاده تجاری بیشتر افزایش می دهد و به طور موثر در برابر پاشش آب روزانه، مه روغن، گرد و غبار و رطوبت در مناطق تجاری عمومی مقاومت می کند، برخلاف سنسورهای معمولی که مستعد آسیب در محیط های تجاری سخت هستند. این سنسور در محدوده دمایی وسیع به طور پایدار کار می کند، از ولتاژ وسیع 12-24 ولت AC/DC برای سازگاری با برق تجاری جهانی پشتیبانی می کند و مصرف برق کم را برای عملکرد بی وقفه طولانی مدت ارائه می دهد. این سنسور درب تجاری فشرده و ضد آب، مطابق با استانداردهای بین المللی EMC و R&TTE، اندازه کوچک، حفاظت بادوام و حسگر قابل اعتماد را متعادل می کند و مشکلات نصب و سازگاری با محیط را برای پروژه های درب تجاری به طور موثر حل می کند.

حسگر درب تجاری. 24.125GHz مایکروویو. سایز فشرده. IP54 ضد آب. 0

حسگر درب تجاری. 24.125GHz مایکروویو. سایز فشرده. IP54 ضد آب. 1

نکات برجسته محصول

فرکانس مایکروویو اصلی 24.125 گیگاهرتز برای تشخیص حرکت پایدار (≥5 سانتی متر بر ثانیه)
میدان تشخیص وسیع: 4 متر (عرض) * 2 متر (عمق) در ارتفاع نصب 2.2 متر
تنظیم زاویه انعطاف پذیر: 0 درجه تا 90 درجه عمودی / -30 درجه تا +30 درجه جانبی
منبع تغذیه ولتاژ وسیع: 12-24 ولت AC/DC با مصرف برق کم (≤2 وات)
حفاظت IP54 و دمای کار -20 درجه سانتیگراد تا +55 درجه سانتیگراد برای استفاده نیمه بسته داخلی/خارجی
نصب و تنظیم آسان با اندازه فشرده، پتانسیومتر حساسیت و نشانگر وضعیت LED واضح
خروجی قابل اعتماد: نگهداری سیگنال 1.5 ثانیه، حداکثر ولتاژ کنتاکت 42 ولت AC/DC، جریان 1 آمپر مقاومتی

مشخصات فنی

پارامتر	مشخصات
فناوری	رادار داپلر مایکروویو
فرکانس فرستنده	24.125 گیگاهرتز
توان تابشی فرستنده	<20 دسی بل ممیز EIRP
چگالی توان فرستنده	≤5 میلی وات بر سانتی متر مربع
حداکثر ارتفاع نصب	3 متر
زاویه های شیب	0 درجه تا 90 درجه عمودی؛ -30 درجه تا +30 درجه جانبی
میدان تشخیص (نصب 2.2 متر)	4 متر (عرض) * 2 متر (عمق)
حالت تشخیص	تشخیص حرکت
حداقل سرعت قابل تشخیص	5 سانتی متر بر ثانیه (محور سنسور)
ولتاژ تغذیه	12-24 ولت AC ±10٪؛ 12-24 ولت DC +30٪ / -10٪
فرکانس شبکه	50-60 هرتز
مصرف برق	≤2 وات (VA)
حالت خروجی	خروجی تیوب سوئیچ
زمان خروجی سیگنال	نگهداری 1.5 ثانیه
حداکثر ولتاژ کنتاکت	42 ولت AC/DC
حداکثر جریان کنتاکت	1 آمپر (مقاومتی)
حداکثر توان سوئیچینگ	30 وات (DC) / 60 ولت آمپر (AC)
محدوده دمای کار	-20 درجه سانتیگراد تا +55 درجه سانتیگراد
درجه حفاظت	IP54
انطباق با استانداردها	R&TTE 1999/5/EC؛ EMC 89/336/EEC
جنس	ABS
رنگ بدنه	مشکی/نقره ای
ابعاد (عرضارتفاععمق)	120 میلی متر * 80 میلی متر * 50 میلی متر
وزن خالص	0.215 کیلوگرم
طول کابل	2.2 متر

راهنمای نصب و تنظیم

عملکرد سنسور به شدت به نصب و تنظیم صحیح آن بستگی دارد. عملکرد ساده بدون نیاز به ابزار حرفه ای:

الزامات نصب

از مکان های لرزان، نزدیکی لامپ های نئون و انسداد سنسور خودداری کنید؛ در هنگام نصب به قطعات الکترونیکی داخلی دست نزنید.

تنظیم حساسیت

پتانسیومتر حساسیت را به آرامی و آهسته بچرخانید؛ مقدار حساسیت اندازه میدان تشخیص را تعیین می کند (برای فاصله تشخیص کوتاه، روی 1/2 یا بالاتر تنظیم کنید).

تنظیم زاویه

زاویه جانبی آنتن صفحه = موقعیت میدان تشخیص؛ زاویه عمودی = عمق میدان تشخیص؛ برای تشخیص بهینه، زاویه ماژول مایکروویو را روی ≥45 درجه تنظیم کنید.

بررسی وضعیت

LED پس از روشن شدن چشمک می زند (آماده به کار عادی)؛ LED هنگام تشخیص هدف متحرک به طور مداوم روشن می شود (تریگر تشخیص).

راهنمای عیب یابی

پدیده خطا	علل احتمالی	اقدام اصلاحی
درب باز نمی شود و LED روشن نمی شود	سنسور خاموش است	اتصال سیم کشی و اعتبار منبع تغذیه را بررسی کنید
درب به طور مداوم باز و بسته می شود	سنسور لرزش/حرکت درب را تشخیص می دهد؛ منبع تداخل در محدوده تشخیص	سنسور را محکم ثابت کنید؛ زاویه شیب را افزایش دهید/حساسیت را کاهش دهید؛ منابع تداخل را در میدان تشخیص حذف کنید
فاصله تشخیص خیلی نزدیک است	حساسیت کم؛ زاویه ماژول مایکروویو<45 درجه؛ سنسور مسدود شده است	پتانسیومتر حساسیت را روی 1/2 یا بالاتر تنظیم کنید؛ زاویه ماژول را روی ≥45 درجه تنظیم کنید؛ اشیاء مسدود کننده را حذف کنید

سناریوهای کاربرد

RD24-4S یک سنسور تشخیص حرکت چند سناریویی با سازگاری بالا است که عمدتاً برای موارد زیر کاربرد دارد:

سیستم های درب اتوماتیک: درب های کشویی، درب های لولایی، درب های القایی شیشه ای (ساختمان های تجاری، مراکز خرید، ساختمان های اداری)
امنیت و نظارت: تشخیص امنیت محیطی، القای حرکت انسان در داخل (مسکونی، کارخانه، انبار)
اتوماسیون صنعتی: تشخیص حرکت تسمه نقاله، القای شروع/توقف تجهیزات (خطوط تولید صنعتی سبک)
ساختمان هوشمند: القای نور هوشمند، القای تهویه مطبوع (مناطق عمومی مانند راهروها و آسانسورها)

فناوری های اصلی

سنسور رادار داپلر مایکروویو سنسور رادار 24.125 گیگاهرتز تشخیص حرکت درب اتوماتیک سنسور تشخیص میدان وسیع سنسور حرکت IP54

برچسب ها:

جزئیات محصولات

خونه > محصولات >

سنسور حرکت مایکروویو

حسگر درب تجاری. 24.125GHz مایکروویو. سایز فشرده. IP54 ضد آب.

تمام دسته ها

حسگر درب تجاری. 24.125GHz مایکروویو. سایز فشرده. IP54 ضد آب.

نام تجاری:	JUTAI
شماره مدل:	RD24-4S
مقدار تولیدی:	100
قیمت:	4-6 USD according to order quantity
جزئیات بسته بندی:	کارتن
شرایط پرداخت:	T/T، پی پال، آلی‌پی، وسترن یونیون

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

شنژن چین

نام تجاری:

JUTAI

گواهی:

شماره مدل:

RD24-4S

حداکثر ارتفاع نصب:

3 متر

تکنولوژی:

رادار داپلر مایکروویو

فرکانس فرستنده:

24.125 گیگاهرتز

قدرت تابشی فرستنده:

<20 dBm EIRP

چگالی توان فرستنده:

≤5mW/cm

زاویه های شیب:

0°~90° عمودی؛ -30 درجه تا 30 درجه جانبی

میدان تشخیص (نصب 2.2 متر):

4 متر (W)×2 متر (D)

حالت تشخیص:

تشخیص حرکت

حداقل سرعت قابل تشخیص:

5 سانتی متر بر ثانیه (محور حسگر)

ولتاژ تغذیه:

12-24 ولت AC ± 10٪؛ 12-24 ولت DC + 30٪ / -10٪

فرکانس شبکه:

50-60 هرتز

مصرف برق:

≤2W (VA)

حالت خروجی:

خروجی لوله سوئیچ

زمان خروجی سیگنال:

1.5 ثانیه نگه دارید

حداکثر ولتاژ تماس:

42 ولت AC/DC

حداکثر جریان تماس:

1A (مقاومتی)

حداکثر قدرت سوئیچینگ:

30 وات (DC) / 60 VA (AC)

محدوده دمای کاری:

-20 ℃ ~ +55

درجه حفاظت:

IP54

انطباق هنجار:

R&TTE 1999/5/EC; EMC 89/336/EEC

مواد:

ABS

رنگ مسکن:

سیاه/نقره ای

ابعاد (W×H×D):

120mm×80mm×50mm

وزن خالص:

0.215 کیلوگرم

طول کابل:

2.2 متر

مقدار حداقل تعداد سفارش:

100

قیمت:

4-6 USD according to order quantity

جزئیات بسته بندی:

کارتن

زمان تحویل:

5-8 داگ کاری

شرایط پرداخت:

T/T، پی پال، آلی‌پی، وسترن یونیون

قابلیت ارائه:

5000 عدد در ماه

برجسته کردن:

سنسور درب مایکروویو تجاری,24حسگر حرکتی مایکروویو.125GHz,سنسور درب ضد آب فشرده

24.125GHz microwave motion sensor

compact waterproof door sensor

توضیحات محصول

سنسور درب تجاری | 24.125 گیگاهرتز مایکروویو | اندازه فشرده | ضد آب IP54

حسگر درب تجاری. 24.125GHz مایکروویو. سایز فشرده. IP54 ضد آب. 0

حسگر درب تجاری. 24.125GHz مایکروویو. سایز فشرده. IP54 ضد آب. 1

نکات برجسته محصول

فرکانس مایکروویو اصلی 24.125 گیگاهرتز برای تشخیص حرکت پایدار (≥5 سانتی متر بر ثانیه)
میدان تشخیص وسیع: 4 متر (عرض) * 2 متر (عمق) در ارتفاع نصب 2.2 متر
تنظیم زاویه انعطاف پذیر: 0 درجه تا 90 درجه عمودی / -30 درجه تا +30 درجه جانبی
منبع تغذیه ولتاژ وسیع: 12-24 ولت AC/DC با مصرف برق کم (≤2 وات)
حفاظت IP54 و دمای کار -20 درجه سانتیگراد تا +55 درجه سانتیگراد برای استفاده نیمه بسته داخلی/خارجی
نصب و تنظیم آسان با اندازه فشرده، پتانسیومتر حساسیت و نشانگر وضعیت LED واضح
خروجی قابل اعتماد: نگهداری سیگنال 1.5 ثانیه، حداکثر ولتاژ کنتاکت 42 ولت AC/DC، جریان 1 آمپر مقاومتی

مشخصات فنی

پارامتر	مشخصات
فناوری	رادار داپلر مایکروویو
فرکانس فرستنده	24.125 گیگاهرتز
توان تابشی فرستنده	<20 دسی بل ممیز EIRP
چگالی توان فرستنده	≤5 میلی وات بر سانتی متر مربع
حداکثر ارتفاع نصب	3 متر
زاویه های شیب	0 درجه تا 90 درجه عمودی؛ -30 درجه تا +30 درجه جانبی
میدان تشخیص (نصب 2.2 متر)	4 متر (عرض) * 2 متر (عمق)
حالت تشخیص	تشخیص حرکت
حداقل سرعت قابل تشخیص	5 سانتی متر بر ثانیه (محور سنسور)
ولتاژ تغذیه	12-24 ولت AC ±10٪؛ 12-24 ولت DC +30٪ / -10٪
فرکانس شبکه	50-60 هرتز
مصرف برق	≤2 وات (VA)
حالت خروجی	خروجی تیوب سوئیچ
زمان خروجی سیگنال	نگهداری 1.5 ثانیه
حداکثر ولتاژ کنتاکت	42 ولت AC/DC
حداکثر جریان کنتاکت	1 آمپر (مقاومتی)
حداکثر توان سوئیچینگ	30 وات (DC) / 60 ولت آمپر (AC)
محدوده دمای کار	-20 درجه سانتیگراد تا +55 درجه سانتیگراد
درجه حفاظت	IP54
انطباق با استانداردها	R&TTE 1999/5/EC؛ EMC 89/336/EEC
جنس	ABS
رنگ بدنه	مشکی/نقره ای
ابعاد (عرضارتفاععمق)	120 میلی متر * 80 میلی متر * 50 میلی متر
وزن خالص	0.215 کیلوگرم
طول کابل	2.2 متر

راهنمای نصب و تنظیم

عملکرد سنسور به شدت به نصب و تنظیم صحیح آن بستگی دارد. عملکرد ساده بدون نیاز به ابزار حرفه ای:

الزامات نصب

تنظیم حساسیت

تنظیم زاویه

بررسی وضعیت

LED پس از روشن شدن چشمک می زند (آماده به کار عادی)؛ LED هنگام تشخیص هدف متحرک به طور مداوم روشن می شود (تریگر تشخیص).

راهنمای عیب یابی

پدیده خطا	علل احتمالی	اقدام اصلاحی
درب باز نمی شود و LED روشن نمی شود	سنسور خاموش است	اتصال سیم کشی و اعتبار منبع تغذیه را بررسی کنید
درب به طور مداوم باز و بسته می شود	سنسور لرزش/حرکت درب را تشخیص می دهد؛ منبع تداخل در محدوده تشخیص	سنسور را محکم ثابت کنید؛ زاویه شیب را افزایش دهید/حساسیت را کاهش دهید؛ منابع تداخل را در میدان تشخیص حذف کنید
فاصله تشخیص خیلی نزدیک است	حساسیت کم؛ زاویه ماژول مایکروویو<45 درجه؛ سنسور مسدود شده است	پتانسیومتر حساسیت را روی 1/2 یا بالاتر تنظیم کنید؛ زاویه ماژول را روی ≥45 درجه تنظیم کنید؛ اشیاء مسدود کننده را حذف کنید

سناریوهای کاربرد

RD24-4S یک سنسور تشخیص حرکت چند سناریویی با سازگاری بالا است که عمدتاً برای موارد زیر کاربرد دارد:

سیستم های درب اتوماتیک: درب های کشویی، درب های لولایی، درب های القایی شیشه ای (ساختمان های تجاری، مراکز خرید، ساختمان های اداری)
امنیت و نظارت: تشخیص امنیت محیطی، القای حرکت انسان در داخل (مسکونی، کارخانه، انبار)
اتوماسیون صنعتی: تشخیص حرکت تسمه نقاله، القای شروع/توقف تجهیزات (خطوط تولید صنعتی سبک)
ساختمان هوشمند: القای نور هوشمند، القای تهویه مطبوع (مناطق عمومی مانند راهروها و آسانسورها)

فناوری های اصلی

برچسب ها:

دستگاه شناسایی حلقه خودرو

سنسور درب صنعتی

پرده نور مادون قرمز

سیستم کنترل دسترسی درب وای فای

سیستم مدیریت پارکینگ

موانع دروازه

دتکتور رادار مانع

سنسور فوتوسل مادون قرمز

سنسور حرکت مایکروویو

چراغ راهنمایی و رانندگی سیگنال

دکمه فشاری

موتور دروازه کشویی

خواننده UHF بلند مدت

خواننده فرکانس پایین 125K

خواننده RFID Mifare 13.56 MHZ

دستگاه شناسایی حلقه خودرو

سنسور درب صنعتی

پرده نور مادون قرمز

سیستم کنترل دسترسی درب وای فای

سیستم مدیریت پارکینگ

موانع دروازه

دتکتور رادار مانع

سنسور فوتوسل مادون قرمز

سنسور حرکت مایکروویو

چراغ راهنمایی و رانندگی سیگنال

دکمه فشاری

موتور دروازه کشویی

خواننده UHF بلند مدت

خواننده فرکانس پایین 125K

خواننده RFID Mifare 13.56 MHZ

جزئیات محصولات

دستگاه شناسایی حلقه خودرو

سنسور درب صنعتی

پرده نور مادون قرمز

سیستم کنترل دسترسی درب وای فای

سیستم مدیریت پارکینگ

موانع دروازه

دتکتور رادار مانع

سنسور فوتوسل مادون قرمز

سنسور حرکت مایکروویو

چراغ راهنمایی و رانندگی سیگنال

دکمه فشاری

موتور دروازه کشویی

خواننده UHF بلند مدت

خواننده فرکانس پایین 125K

خواننده RFID Mifare 13.56 MHZ

حسگر درب تجاری. 24.125GHz مایکروویو. سایز فشرده. IP54 ضد آب.

سنسور درب مایکروویو تجاری,24حسگر حرکتی مایکروویو.125GHz,سنسور درب ضد آب فشرده

24.125GHz microwave motion sensor

compact waterproof door sensor

سنسور درب تجاری | 24.125 گیگاهرتز مایکروویو | اندازه فشرده | ضد آب IP54

حسگر حرکتی با حساسیت بالا,سنسورهای درب اتوماتیک,دتکتور حرکتی مایکروویو

سنسور درب مایکروویو تجاری,24حسگر حرکتی مایکروویو.125GHz,سنسور درب ضد آب فشرده

Microwave Motion Detector

جزئیات محصولات

دستگاه شناسایی حلقه خودرو

سنسور درب صنعتی

پرده نور مادون قرمز

سیستم کنترل دسترسی درب وای فای

سیستم مدیریت پارکینگ

موانع دروازه

دتکتور رادار مانع

سنسور فوتوسل مادون قرمز

سنسور حرکت مایکروویو

چراغ راهنمایی و رانندگی سیگنال

دکمه فشاری

موتور دروازه کشویی

خواننده UHF بلند مدت

خواننده فرکانس پایین 125K

خواننده RFID Mifare 13.56 MHZ

حسگر درب تجاری. 24.125GHz مایکروویو. سایز فشرده. IP54 ضد آب.

سنسور درب مایکروویو تجاری,24حسگر حرکتی مایکروویو.125GHz,سنسور درب ضد آب فشرده

24.125GHz microwave motion sensor

compact waterproof door sensor

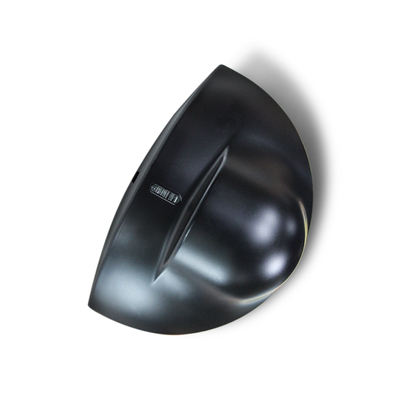

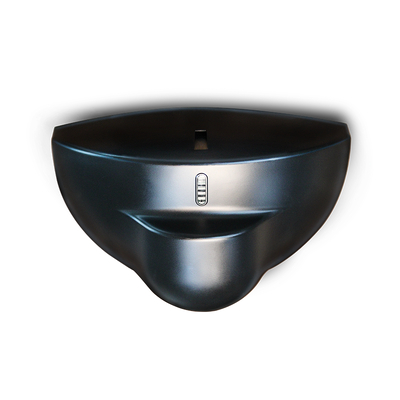

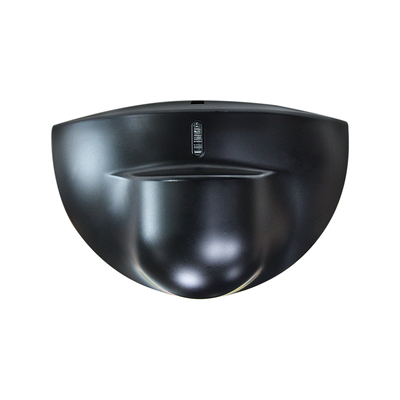

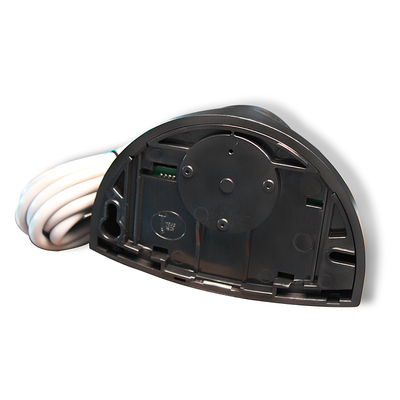

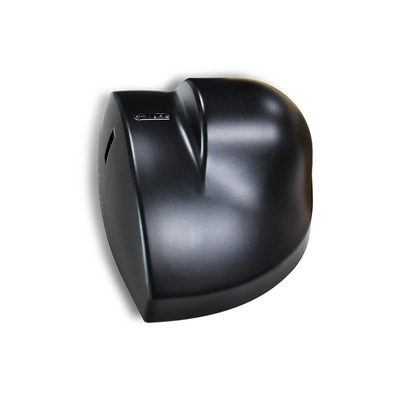

سنسور درب تجاری | 24.125 گیگاهرتز مایکروویو | اندازه فشرده | ضد آب IP54

حسگر حرکتی با حساسیت بالا,سنسورهای درب اتوماتیک,دتکتور حرکتی مایکروویو

سنسور درب مایکروویو تجاری,24حسگر حرکتی مایکروویو.125GHz,سنسور درب ضد آب فشرده

Microwave Motion Detector
