حسگر درب شیشه ای کشنده. RD24-4S. دقت بالا. 1.5S.

نام تجاری:	JUTAI
شماره مدل:	RD24-4S
مقدار تولیدی:	100
قیمت:	4-6 USD according to order quantity
جزئیات بسته بندی:	کارتن
شرایط پرداخت:	T/T، پی پال، آلی‌پی، وسترن یونیون

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

شنژن چین

گواهی:

حداکثر ارتفاع نصب:

3 متر

تکنولوژی:

رادار داپلر مایکروویو

فرکانس فرستنده:

24.125 گیگاهرتز

قدرت تابشی فرستنده:

<20 dBm EIRP

چگالی توان فرستنده:

≤5mW/cm

زاویه های شیب:

0°~90° عمودی؛ -30 درجه تا 30 درجه جانبی

میدان تشخیص (نصب 2.2 متر):

4 متر (W)×2 متر (D)

حالت تشخیص:

تشخیص حرکت

حداقل سرعت قابل تشخیص:

5 سانتی متر بر ثانیه (محور حسگر)

ولتاژ تغذیه:

12-24 ولت AC ± 10٪؛ 12-24 ولت DC + 30٪ / -10٪

فرکانس شبکه:

50-60 هرتز

مصرف برق:

≤2W (VA)

حالت خروجی:

خروجی لوله سوئیچ

زمان خروجی سیگنال:

1.5 ثانیه نگه دارید

حداکثر ولتاژ تماس:

42 ولت AC/DC

حداکثر جریان تماس:

1A (مقاومتی)

حداکثر قدرت سوئیچینگ:

30 وات (DC) / 60 VA (AC)

محدوده دمای کاری:

-20 ℃ ~ +55

درجه حفاظت:

انطباق هنجار:

R&TTE 1999/5/EC; EMC 89/336/EEC

مواد:

رنگ مسکن:

سیاه/نقره ای

ابعاد (W×H×D):

120mm×80mm×50mm

وزن خالص:

0.215 کیلوگرم

طول کابل:

2.2 متر

قابلیت ارائه:

5000 عدد در ماه

برجسته کردن:

سنسور حرکت درب شیشۀ کشویی,سنسور مایکروویو با دقت بالا,نگه داشتن سیگنال سنسور حرکت 1.5s

microwave sensor high precision

motion sensor 1.5s signal hold

توضیحات محصول

حسگر درب شیشه ای کشنده. RD24-4S. دقت بالا. 1.5S.

سنسور RD24-4S درهای شیشی کشنده یک راه حل تشخیص حرکت طراحی شده به طور انحصاری برای سیستم های درب شیشه ای کشنده است که دارای حسگر دقیق فوق العاده و یک 1.عملکرد نگه داشتن سیگنال 5S، کنترل دسترسی امن و قابل اعتماد برای فضاهای تجاری، اقامتگاه های مدرن و ساختمان های اداری به طور یکسان ساخته شده بر روی حرفه ای 24.125GHz تکنولوژی دوپلر مایکروویو،این سنسور دارای حسگر حرکت با دقت بالا است که حرکت انسان را با حداقل سرعت 5 سانتی متر در ثانیه به دقت شناسایی می کند.،به طور کامل به مسیر حرکت منحصر به فرد ورودی درب شیک کشویی تنظیم شده استانعکاسات شیشه ای و آشفتگی های جزئی محیط، اطمینان از اینکه فقط حرکت عمدی نزدیک شدن باعث می شود که شلیک کننده درب فعال شود، از بین بردن فعال سازی تصادفی درب مزاحم که با سنسورهای عمومی در درب های شیک کشویی رایج است.

عملکرد نگه داشتن سیگنال 1.5S یک تغییر دهنده بازی برای قابلیت استفاده از درب شیک شیک است: سیگنال تشخیص را برای 1.5 ثانیه پس از حرکت اولیه تشخیص داده می شود،اطمینان از اینکه درب شیشه ای کشویی به اندازه کافی برای عبور امن باز است، چه برای یک نفر ، چه برای چندین پیاده یا کسی که کالاها را حمل می کند. این طراحی کاملاً از بسته شدن ناگهانی در وسط راهرو جلوگیری می کند ،افزایش تجربه و ایمنی کاربران در ورودی درب های شیک کشویی با ترافیک زیادبا یک محفظه ABS فشرده و شیک، سنسور به طور محرمانه بر روی قاب درب شیشه ای یا دیوارهای مجاور نصب می شود.حفظ زیبایی شناسی حداقل درهای شیشه ای بدون اشغال فضای اضافیاز 12-24V AC / DC ولتاژ گسترده پشتیبانی می کند، دارای مصرف انرژی بسیار کم ≤2W برای کار 24 ساعته و 7 روز مصرف انرژی است.و مطابق با استانداردهای ضد گرد و غبار و ضد آب IP54 برای عملکرد پایدار در محیط های داخلی و بیرونی پوشیده استیک شاخص وضعیت روشن LED نصب سریع و رفع مشکل را ساده می کند.در حالی که انطباق با استانداردهای بین المللی R&TTE و EMC عملکرد بدون تداخل در نزدیکی دستگاه های الکترونیکی را تضمین می کندبا ترکیب سنجش با دقت بالا و عملکرد نگه داشتن سیگنال متمرکز بر انسان، RD24-4S انتخاب ایده آل تشخیص حرکت برای تمام سیستم های درب شیشگی است.

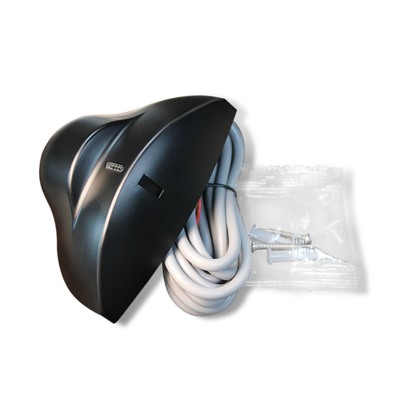

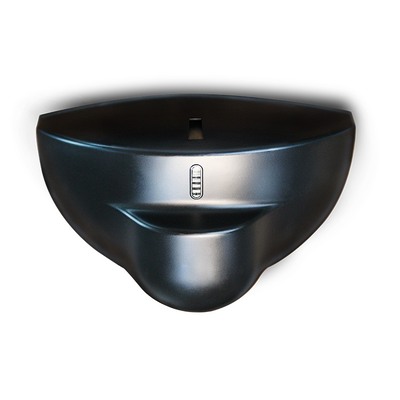

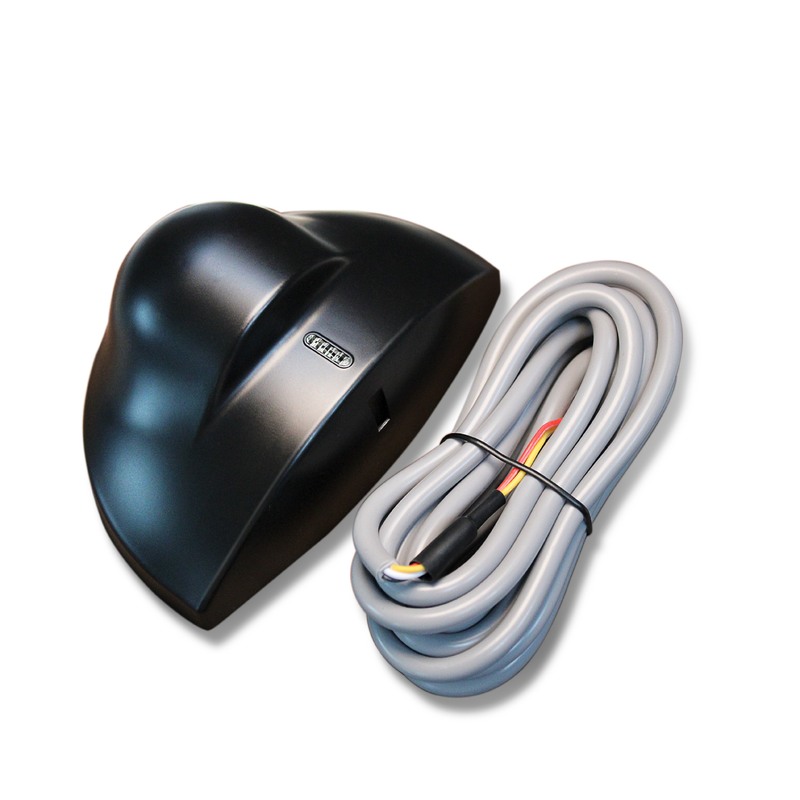

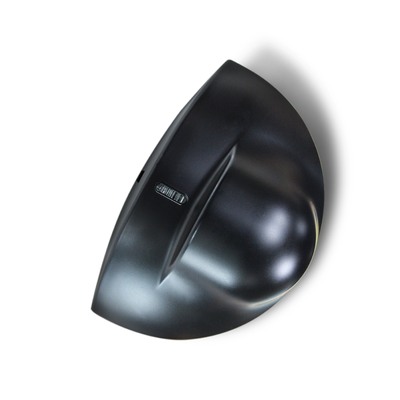

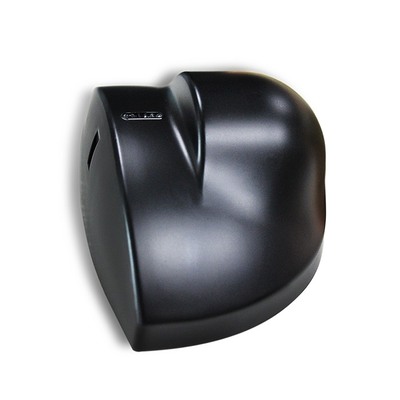

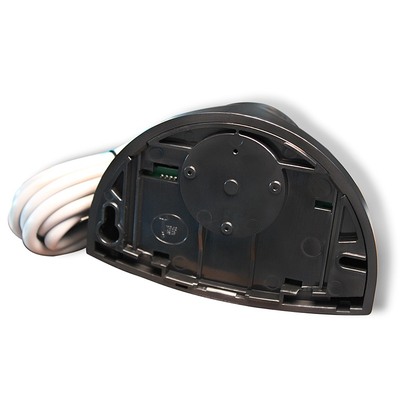

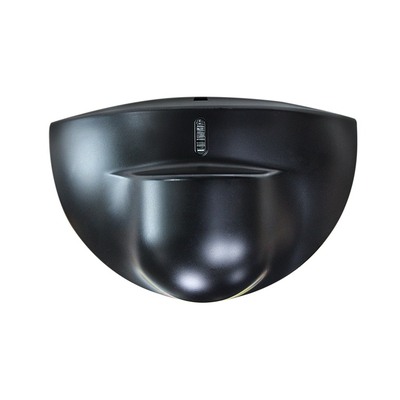

حسگر درب شیشه ای کشنده. RD24-4S. دقت بالا. 1.5S. 0

حسگر درب شیشه ای کشنده. RD24-4S. دقت بالا. 1.5S. 1

نکات برجسته محصول

24فرکانس مایکروویو جریان اصلی.125GHz برای تشخیص حرکت پایدار (≥5cm/s)
میدان تشخیص گسترده: 4m ((W) * 2m ((D) در ارتفاع نصب 2.2m
تنظیم زاویه انعطاف پذیر: 0°~90° عمودی / -30°~+30° شیب جانبی
منبع ولتاژ بزرگ: 12-24V AC/DC با مصرف انرژی کم (≤2W)
حفاظت IP54 و دمای کاری -20°C~+55°C برای استفاده نیمه بسته در فضای داخلی/خارجی
نصب و تنظیم آسان با اندازه فشرده، پتانسیومتر حساسیت و پیام وضعیت روشن LED
خروجی قابل اعتماد: 1.5s نگه داشتن سیگنال، 42V AC/DC ولتاژ تماس حداکثر، جریان مقاومت 1A

مشخصات فنی

پارامتر	مشخصات
تکنولوژی	رادار دوپلر مایکروویو
فرکانس فرستنده	24.125 گيگاهرتز
قدرت تابش شده فرستنده	EIRP <20 dBm
چگالی قدرت فرستنده	≤5mW/cm
حداکثر ارتفاع نصب	3 متر
زاویه های شیب	0°~90° عمودی؛ -30°~+30° جانبی
میدان شناسایی (تعویض ۲٫۲ متری)	4m ((W) * 2m ((D)
حالت تشخیص	تشخیص حرکت
حداقل سرعت قابل تشخیص	5cm/s (محور حسگر)
ولتاژ تغذیه	12-24V AC ±10%؛ 12-24V DC +30% / -10%
فرکانس اصلی	50-60 هرتز
مصرف برق	≤2W ((VA)
حالت خروجی	خروجی لوله سوئیچ
زمان خروجی سیگنال	1.5s نگهش دار
حداکثر ولتاژ تماس	42 ولت AC/DC
حداکثر جریان تماس	1A (مقاومت)
حداکثر قدرت سوئیچ	30W ((DC) / 60VA ((AC)
محدوده دمای کاری	-20°C ~ +55°C
درجه حفاظت	IP54
انطباق با استاندارد	R&TTE 1999/5/EC؛ EMC 89/336/EEC
مواد	ABS
رنگ محفظه	سیاه / نقره ای
ابعاد (WHD)	120mm80mm50mm
وزن خالص	0. 215 کيلوگرم
طول کابل	2.2 متر

راهنمای نصب و تنظیم

عملکرد سنسور با نصب و تنظیم صحیح ارتباط نزدیکی دارد. کار ساده بدون نیاز به ابزار حرفه ای:

الزامات رو به افزایش

از موقعیت های ارتعاش، نزدیکی لامپ نیون و انسداد سنسور اجتناب کنید؛ در طول نصب به قطعات الکترونیکی داخلی دست نزنید.

تنظیم حساسیت

پتانسیومتر حساسیت را به آرامی و آهسته چرخش دهید؛ مقدار حساسیت اندازه میدان تشخیص را تعیین می کند (برای فاصله تشخیص کوتاه به 1/2 یا بالاتر تنظیم کنید).

تنظیم زاویه

زاویه جانبی آنتن مسطح = موقعیت میدان تشخیصی؛ زاویه عمودی = عمق میدان تشخیصی؛ زاویه ماژول مایکروویو را برای تشخیص بهینه به ≥45° تنظیم کنید.

چک وضعیت

چراغ LED پس از روشن شدن (استند بادی عادی) ، در صورت تشخیص یک هدف در حال حرکت به طور مداوم روشن می شود (شامل تشخیص).

راهنمای رفع مشکل

پدیده تقصیر	علل احتمالی	اقدامات اصلاحی
درب باز نمیشه و چراغ LED روشن نمیشه	قدرت سنسور خاموش	اعتبار اتصال سیم کشی و منبع برق را بررسی کنید
درب به طور مداوم باز می شود / بسته می شود	سنسور لرزش/حرکت درب را تشخیص می دهد؛ منبع تداخل در محدوده تشخیص	حسگر را محکم ثابت کنید؛ زاویه شیب را افزایش دهید / حساسیت را کاهش دهید؛ منابع تداخل را در میدان تشخیص حذف کنید
فاصله ی تشخیص خیلی نزدیکه	حساسیت پایین؛ زاویه ماژول مایکروویو <45°؛ سنسور مسدود است	پتانسیومتر حساسیت را به 1/2 یا بالاتر تنظیم کنید؛ زاویه ماژول را به ≥45° تنظیم کنید؛ اجسام محاصره کننده را حذف کنید

سناریوهای کاربرد

RD24-4S یک سنسور تشخیص حرکت چند سناریو با سازگاری بالا است که عمدتاً برای:

سیستم های درب اتوماتیک:درب های کشویی، درب های سوئیچ، درب های شیشه ای (بناهای تجاری، مراکز خرید، ساختمان های اداری)
امنیت و نظارت:شناسایی امنیت محیط، تحریک حرکات انسان در محیط داخلی (سکان، کارخانه، انبار)
اتوماسیون صنعتی:تشخیص حرکت کمربند حمل و نقل، تحریک شروع / توقف تجهیزات (خط تولید صنعت سبک)
ساختمان هوشمند:روشنایی هوشمند و تهویه مطبوع (مناطق عمومی مانند راهرو و آسانسور)

تکنولوژی های اصلی

سنسور رادار دوپلر مایکروویو 24حسگر رادار.125GHz دتکتور حرکتی درب اتوماتیک حسگر تشخیص میدان گسترده سنسور حرکت IP54
