سنسور حرکت مایکروویو

رادار مایکروویو | تشخیص 4 متر × 2 متر | حفاظت IP54 | ضد تداخل

تمام دسته ها

سیستم کنترل دسترسی درب وای فای

چراغ راهنمایی و رانندگی سیگنال

خواننده RFID Mifare 13.56 MHZ

با ما تماس بگیرید

Mr. David

marketing@jutaigateaccess.com

+86 13143400257

13143400257

حالا تماس بگیرید

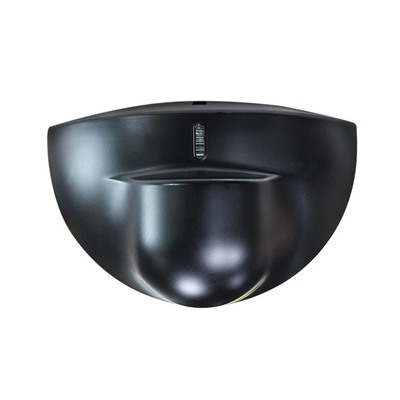

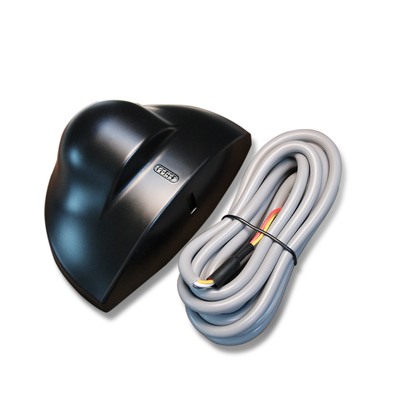

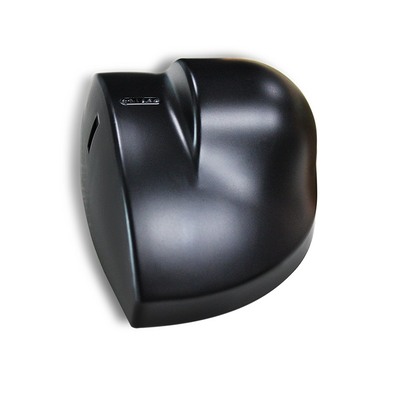

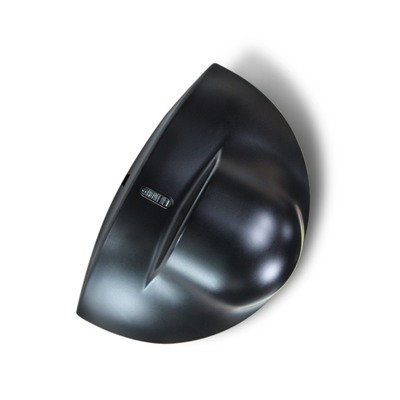

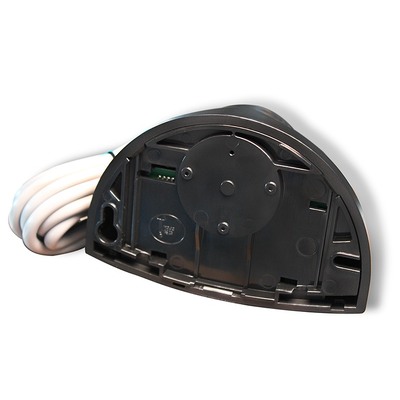

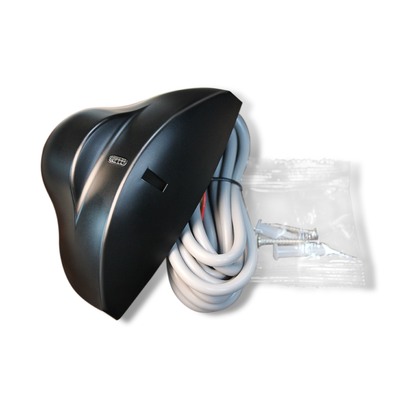

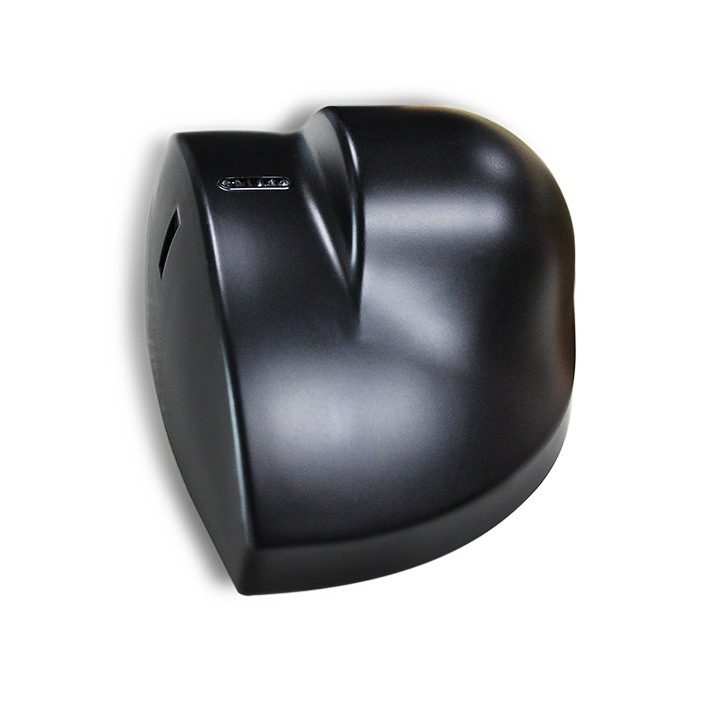

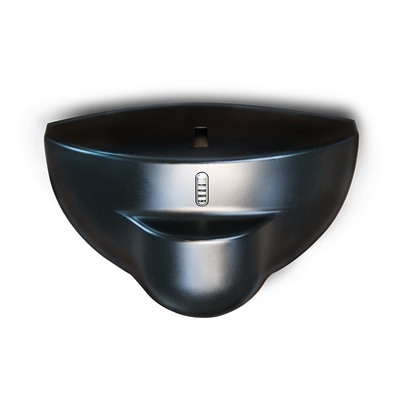

رادار مایکروویو | تشخیص 4 متر × 2 متر | حفاظت IP54 | ضد تداخل

نام تجاری:	JUTAI
شماره مدل:	RD24-4S
مقدار تولیدی:	100
قیمت:	4-6 USD according to order quantity
جزئیات بسته بندی:	کارتن
شرایط پرداخت:	T/T، پی پال، آلی‌پی، وسترن یونیون

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

شنژن چین

گواهی:

حداکثر ارتفاع نصب:

3 متر

تکنولوژی:

رادار داپلر مایکروویو

فرکانس فرستنده:

24.125 گیگاهرتز

قدرت تابشی فرستنده:

<20 dBm EIRP

چگالی توان فرستنده:

≤5mW/cm

زاویه های شیب:

0°~90° عمودی؛ -30 درجه تا 30 درجه جانبی

میدان تشخیص (نصب 2.2 متر):

4 متر (W)×2 متر (D)

حالت تشخیص:

تشخیص حرکت

حداقل سرعت قابل تشخیص:

5 سانتی متر بر ثانیه (محور حسگر)

ولتاژ تغذیه:

12-24 ولت AC ± 10٪؛ 12-24 ولت DC + 30٪ / -10٪

فرکانس شبکه:

50-60 هرتز

مصرف برق:

≤2W (VA)

حالت خروجی:

خروجی لوله سوئیچ

زمان خروجی سیگنال:

1.5 ثانیه نگه دارید

حداکثر ولتاژ تماس:

42 ولت AC/DC

حداکثر جریان تماس:

1A (مقاومتی)

حداکثر قدرت سوئیچینگ:

30 وات (DC) / 60 VA (AC)

محدوده دمای کاری:

-20 ℃ ~ +55

درجه حفاظت:

انطباق هنجار:

R&TTE 1999/5/EC; EMC 89/336/EEC

مواد:

رنگ مسکن:

سیاه/نقره ای

ابعاد (W×H×D):

120mm×80mm×50mm

وزن خالص:

0.215 کیلوگرم

طول کابل:

2.2 متر

قابلیت ارائه:

5000 عدد در ماه

برجسته کردن:

سنسور حرکت مایکروویو با حفاظت IP54,رادار مایکروویو تشخیص 4 متر × 2 متر,سنسور حرکت مایکروویو ضد تداخل

microwave radar 4m×2m detection

anti-interference microwave motion sensor

توضیحات محصول

رادار مایکروویو | تشخیص 4 متر در 2 متر | حفاظت IP54 | ضد تداخل

این رادار مایکروویو یک راه حل تشخیص حرکت با کارایی بالا است که برای سناریوهای مختلف اتوماسیون درب و کنترل دسترسی تجاری طراحی شده است. این دستگاه با دامنه تشخیص سخاوتمندانه 4 متر در 2 متر، حفاظت قوی IP54 و فناوری پیشرفته ضد تداخل برجسته است و حسگری مداوم و قابل اعتماد را در محیط های پرتردد و پیچیده الکترومغناطیسی ارائه می دهد. این دستگاه که برای عملکرد بهینه در ارتفاع نصب استاندارد 2.2 متر کالیبره شده است، میدان تشخیص 4 متر (عرض) × 2 متر (عمق) آن کل منطقه ورودی اکثر درب های اتوماتیک، شیشه ای و تجاری را پوشش می دهد. آنتن مسطح با بهره بالا، ضبط حرکت بدون نقطه کور را برای اهدافی که با سرعت ≥5 سانتی متر بر ثانیه حرکت می کنند، تضمین می کند. این پوشش گسترده برای مراکز خرید پرتردد، لابی های اداری و فروشگاه های خرده فروشی عالی است و حتی در ساعات اوج تردد، تشخیص های از دست رفته را از بین می برد و از طریق تنظیم زاویه ساده، به طور یکپارچه با راهروهای باریک و دهانه های ورودی عریض سازگار می شود.

یکی از نقاط قوت اصلی این رادار، طراحی ضد تداخل آن است که اختلالات الکترومغناطیسی ناشی از لامپ های نئون، لوازم الکترونیکی تجاری و تجهیزات منبع تغذیه را فیلتر می کند - عوامل رایج ایجاد کننده تریگرهای کاذب در فضاهای تجاری پرتردد. همچنین سیگنال های اشتباه ناشی از لرزش درب و حرکت محیطی را رد می کند و اطمینان می دهد که فقط حرکت عمدی انسان باعث پاسخگویی برای اتوماسیون درب روان می شود. این دستگاه همراه با حفاظت ضد گرد و غبار و ضد آب IP54، اجزای داخلی را از پاشش های روزانه، تجمع گرد و غبار و سایش جزئی فیزیکی محافظت می کند و در مناطق نیمه بسته داخلی و ورودی های خارجی سرپوشیده به طور پایدار عمل می کند. این دستگاه در برابر دماهای شدید از -20 درجه سانتیگراد تا +55 درجه سانتیگراد مقاومت می کند و آن را برای استفاده در تمام طول سال در آب و هوای مختلف مناسب می کند.

این رادار که برای ادغام عملی ساخته شده است، دارای مصرف برق فوق العاده کم (≤2 وات) و سازگاری ولتاژ گسترده 12-24 ولت AC/DC است و به راحتی در تنظیمات برق کنترل درب موجود بدون آداپتور اضافی قرار می گیرد. یک نشانگر وضعیت LED واضح، نصب و عیب یابی سریع را ساده می کند، در حالی که محفظه جمع و جور ABS آن امکان نصب مخفیانه روی قاب درب یا دیوار را فراهم می کند. این رادار مایکروویو که مطابق با استانداردهای بین المللی R&TTE و EMC است، تشخیص گسترده، حفاظت قوی و عملکرد بدون تداخل را ترکیب می کند و آن را به یک انتخاب همه کاره و کم نگهداری برای تمام نیازهای سنجش حرکت تجاری و اتوماسیون درب تبدیل می کند.

رادار مایکروویو | تشخیص 4 متر × 2 متر | حفاظت IP54 | ضد تداخل 0

نکات برجسته محصول

فرکانس مایکروویو اصلی 24.125 گیگاهرتز برای تشخیص حرکت پایدار (≥5 سانتی متر بر ثانیه)
میدان تشخیص گسترده: 4 متر (عرض) * 2 متر (عمق) در ارتفاع نصب 2.2 متر
تنظیم زاویه انعطاف پذیر: 0 تا 90 درجه عمودی / -30 تا +30 درجه جانبی
منبع تغذیه ولتاژ گسترده: 12-24 ولت AC/DC با مصرف برق کم (≤2 وات)
حفاظت IP54 و دمای کار -20 تا +55 درجه سانتیگراد برای استفاده داخلی/خارجی نیمه بسته
نصب و تنظیم آسان با اندازه جمع و جور، پتانسیومتر حساسیت و اعلان وضعیت LED واضح
خروجی قابل اعتماد: نگهداری سیگنال 1.5 ثانیه، حداکثر ولتاژ تماس 42 ولت AC/DC، جریان مقاومتی 1 آمپر

مشخصات فنی

پارامتر	مشخصات
فناوری	رادار داپلر مایکروویو
فرکانس فرستنده	24.125 گیگاهرتز
توان تابشی فرستنده	<20 dBm EIRP
چگالی توان فرستنده	≤5mW/cm
حداکثر ارتفاع نصب	3 متر
زاویه های شیب	0 تا 90 درجه عمودی؛ -30 تا +30 درجه جانبی
میدان تشخیص (نصب 2.2 متر)	4 متر (عرض) * 2 متر (عمق)
حالت تشخیص	تشخیص حرکت
حداقل سرعت قابل تشخیص	5 سانتی متر بر ثانیه (محور سنسور)
ولتاژ تغذیه	12-24 ولت AC ±10٪؛ 12-24 ولت DC +30٪ / -10٪
فرکانس شبکه	50-60 هرتز
مصرف برق	≤2 وات (VA)
حالت خروجی	خروجی سوئیچ تیوب
زمان خروجی سیگنال	نگهداری 1.5 ثانیه
حداکثر ولتاژ تماس	42 ولت AC/DC
حداکثر جریان تماس	1 آمپر (مقاومتی)
حداکثر توان سوئیچینگ	30 وات (DC) / 60 ولت آمپر (AC)
محدوده دمای کار	-20 درجه سانتیگراد ~ +55 درجه سانتیگراد
درجه حفاظت	IP54
انطباق با استانداردها	R&TTE 1999/5/EC؛ EMC 89/336/EEC
جنس	ABS
رنگ بدنه	مشکی/نقره ای
ابعاد (عرضارتفاععمق)	120 میلی متر * 80 میلی متر * 50 میلی متر
وزن خالص	0.215 کیلوگرم
طول کابل	2.2 متر

راهنمای نصب و تنظیم

عملکرد سنسور به شدت به نصب و تنظیم صحیح آن بستگی دارد. عملیات ساده بدون نیاز به ابزار حرفه ای:

الزامات نصب

از موقعیت های لرزان، نزدیکی لامپ نئون و انسداد سنسور خودداری کنید؛ هنگام نصب قطعات الکترونیکی داخلی را لمس نکنید.

تنظیم حساسیت

پتانسیومتر حساسیت را به آرامی و آهسته بچرخانید؛ مقدار حساسیت اندازه میدان تشخیص را تعیین می کند (برای فاصله تشخیص کوتاه، روی 1/2 یا بالاتر تنظیم کنید).

تنظیم زاویه

زاویه جانبی آنتن مسطح = موقعیت میدان تشخیص؛ زاویه عمودی = عمق میدان تشخیص؛ زاویه ماژول مایکروویو را برای تشخیص بهینه روی ≥45 درجه تنظیم کنید.

بررسی وضعیت

LED پس از روشن شدن چشمک می زند (آماده به کار عادی)؛ LED هنگام تشخیص هدف متحرک به طور مداوم روشن می شود (تریگر تشخیص).

راهنمای عیب یابی

پدیده خطا	علل احتمالی	اقدام اصلاحی
درب باز نمی شود و LED روشن نمی شود	خاموش بودن سنسور	اتصال سیم کشی و اعتبار منبع تغذیه را بررسی کنید
درب به طور مداوم باز و بسته می شود	سنسور لرزش/حرکت درب را تشخیص می دهد؛ منبع تداخل در محدوده تشخیص	سنسور را محکم کنید؛ زاویه شیب را افزایش دهید/حساسیت را کاهش دهید؛ منابع تداخل را در میدان تشخیص حذف کنید
فاصله تشخیص خیلی نزدیک است	حساسیت کم؛ زاویه ماژول مایکروویو<45 درجه؛ سنسور مسدود شده است	پتانسیومتر حساسیت را روی 1/2 یا بالاتر تنظیم کنید؛ زاویه ماژول را روی ≥45 درجه تنظیم کنید؛ اشیاء مسدود کننده را حذف کنید

سناریوهای کاربرد

RD24-4S یک سنسور تشخیص حرکت چند سناریویی با سازگاری بالا است که عمدتاً برای موارد زیر کاربرد دارد:

سیستم های درب اتوماتیک: درب های کشویی، درب های لولایی، درب های القایی شیشه ای (ساختمان های تجاری، مراکز خرید، ساختمان های اداری)
امنیت و نظارت: تشخیص امنیت محیطی، القای حرکت انسان در داخل (مسکونی، کارخانه، انبار)
اتوماسیون صنعتی: تشخیص حرکت تسمه نقاله، القای شروع/توقف تجهیزات (خطوط تولید صنعتی سبک)
ساختمان هوشمند: القای نور هوشمند، القای تهویه مطبوع (مناطق عمومی مانند راهروها و آسانسورها)

فناوری های اصلی

سنسور رادار داپلر مایکروویو سنسور رادار 24.125 گیگاهرتز سنسور تشخیص حرکت درب اتوماتیک سنسور تشخیص میدان گسترده سنسور حرکت IP54
