حسگر درب تجاری 24.125GHz 12-24V AC/DC نصب آسان حساسیت

نام تجاری:	JUTAI
شماره مدل:	RD24-4
مقدار تولیدی:	100
قیمت:	4-6 USD according to order quantity
جزئیات بسته بندی:	کارتن
شرایط پرداخت:	T/T، پی پال، آلی‌پی، وسترن یونیون

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

شنژن چین

گواهی:

تکنولوژی:

رادار داپلر مایکروویو

فرکانس فرستنده:

24.125 گیگاهرتز

قدرت تابشی فرستنده:

<20 dBm EIRP

چگالی توان فرستنده:

≤5mW/cm

حداکثر ارتفاع نصب:

3 متر

زاویه های شیب:

0°~90° عمودی؛ -30 درجه تا 30 درجه جانبی

میدان تشخیص (نصب 2.2 متر):

4 متر (W)×2 متر (D)

حالت تشخیص:

تشخیص حرکت

حداقل سرعت قابل تشخیص:

5 سانتی متر بر ثانیه (محور حسگر)

ولتاژ تغذیه:

12-24 ولت AC ± 10٪؛ 12-24 ولت DC + 30٪ / -10٪

فرکانس شبکه:

50-60 هرتز

مصرف برق:

≤2W (VA)

حالت خروجی:

خروجی لوله سوئیچ

زمان خروجی سیگنال:

1.5 ثانیه نگه دارید

حداکثر ولتاژ تماس:

42 ولت AC/DC

حداکثر جریان تماس:

1A (مقاومتی)

حداکثر قدرت سوئیچینگ:

30 وات (DC) / 60 VA (AC)

محدوده دمای کاری:

-20 ℃ ~ +55

درجه حفاظت:

انطباق هنجار:

R&TTE 1999/5/EC; EMC 89/336/EEC

مواد:

رنگ مسکن:

سیاه/نقره ای

ابعاد (W×H×D):

120mm×80mm×50mm

وزن خالص:

0.215 کیلوگرم

طول کابل:

2.2 متر

قابلیت ارائه:

5000 عدد در ماه

برجسته کردن:

24حسگر حرکتی مایکروویو.125GHz,سنسور درب 12-24 ولت AC/DC,آسان نصب سنسور درب تجاری

12-24V AC/DC door sensor

easy mounting commercial door sensor

توضیحات محصول

حسگر درب تجاری 24.125GHz 12-24V AC/DC نصب آسان حساسیت

این سنسور درب تجاری 24.125GHz یک راه حل تشخیص حرکت سفارشی برای تمام تنظیمات ورودی تجاری است، با پشتیبانی ولتاژ AC / DC 12-24V جهانی، نصب آسان بدون دردسر،و حساسیت قابل تنظیم ◄ ایده آل برای فضاهای تجاری با ترافیک زیاد از جمله ساختمان های اداری، نماهای فروشگاه های خرده فروشی، مراکز خرید و مراکز خدمات. با استفاده از فناوری دوپلر مایکروویو حرفه ای 24.125GHz، این دستگاه حسگر دقیق حرکت حرکت انسان را با سرعت ≥5 سانتی متر در ثانیه ارائه می دهد.با یک پتانسیومتر اختصاصی تنظیم حساسیت که به شما امکان می دهد محدوده تشخیص را برای انواع مختلف درب های تجاری تنظیم کنید: افزایش حساسیت برای دریچه های ورودی بزرگ تجاری برای گرفتن تمام ترافیک نزدیک، یا کاهش آن برای درهای باریک فروشگاه برای فیلتر کردن تداخل از راهروان،از بین بردن محرک های غلط و اطمینان از اتوماسیون بدون مشکل در.

سازگاری ولتاژ 12-24 ولت AC/DC آن یک تغییر در بازی برای کاربردهای تجاری جهانی است،سازگاری بی نقص با سیستم های کنترل برق متناوب و ولتاژ پایین DC ساختمان های تجاری استاندارد بدون تبدیل کننده یا آداپتور قدرت اضافی، کاهش قطعات نصب و مطابقت با مشخصات قدرت منطقه ای با هیچ مشکلی. طراحی آسان نصب برای بهره وری نصب تجاری بهینه شده است:با یک محفظه ABS فشرده و ساخت سبک، آن را به طور مستقیم بر روی قاب درب، دیوار یا سقف با سخت افزار پایه نصب می کند، بدون نیاز به ابزار حرفه ای یا تخصص فنی.کابل های 2 متری که از قبل سیم کشی شده اند به رابط های استاندارد JST و COM/NO متصل می شوند.، امکان اتصال سریع با سیستم های کنترل درهای تجاری موجود برای تنظیم سریع در محل.

ساخته شده برای مقاومت در برابر سختی های استفاده تجاری، دارای درجه IP54 ضد گرد و غبار و ضد آب است، کار با ثبات در -20 درجه سانتیگراد تا +55 درجه سانتیگراد،و مصرف انرژی بسیار کم ≤2W برای کار مداوم 24 ساعته و 7 روز مصرف انرژییک شاخص وضعیت روشن LED برای رفع سریع مشکل، قدرت و بازخورد تشخیص در زمان واقعی را فراهم می کند.و مطابق استانداردهای بین المللی R&TTE و EMC برای عملکرد بدون تداخل در نزدیکی وسایل الکترونیکی تجاری مانند نشانه های نئون و دستگاه های ثبت پولاین سنسور ترکیبی از سازگاری انعطاف پذیر قدرت، نصب سریع تجاری و حساسیت سفارشی است، که آن را قابل اعتماد،انتخاب کم هزینه تشخیص حرکت برای هر نیاز اتوماسیون درب تجاری.

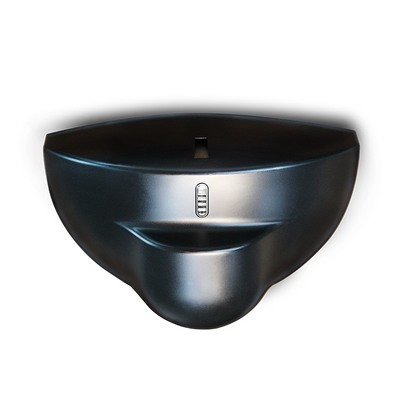

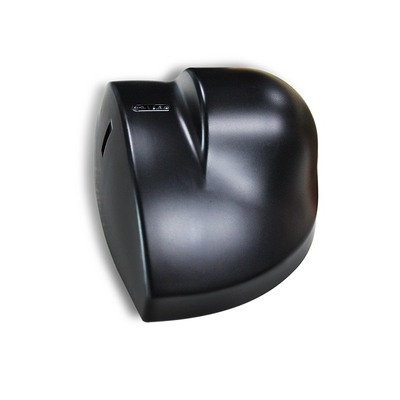

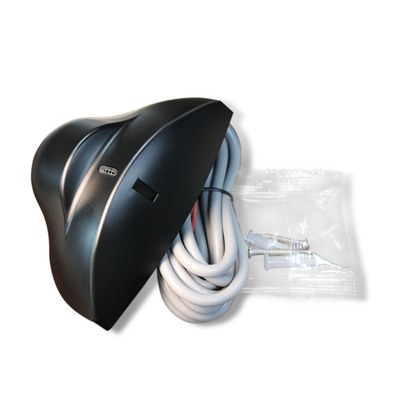

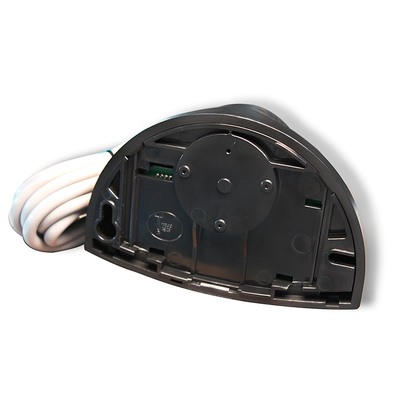

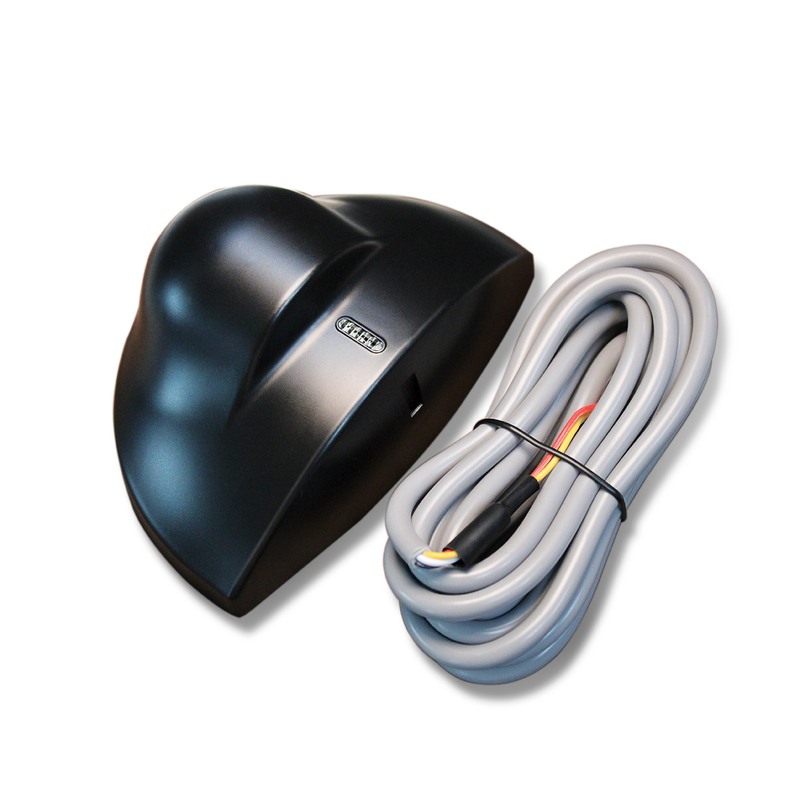

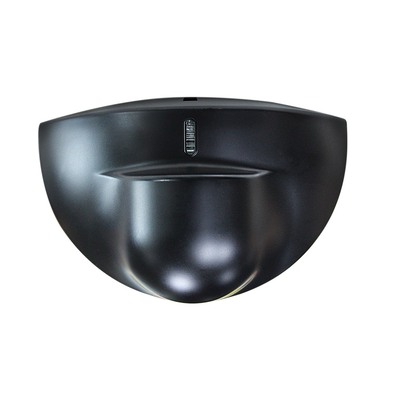

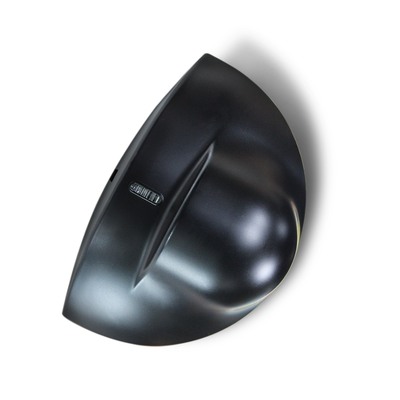

حسگر درب تجاری 24.125GHz 12-24V AC/DC نصب آسان حساسیت 0

نکات برجسته محصول

24فرکانس مایکروویو جریان اصلی.125GHz برای تشخیص حرکت پایدار (≥5cm/s)
میدان تشخیص گسترده: 4m ((W) * 2m ((D) در ارتفاع نصب 2.2m
تنظیم زاویه انعطاف پذیر: 0°~90° عمودی / -30°~+30° شیب جانبی
منبع ولتاژ بزرگ: 12-24V AC/DC با مصرف انرژی کم (≤2W)
حفاظت IP54 و دمای کاری -20°C~+55°C برای استفاده نیمه بسته در فضای داخلی/خارجی
نصب و تنظیم آسان با اندازه فشرده، پتانسیومتر حساسیت و پیام وضعیت روشن LED
خروجی قابل اعتماد: 1.5s نگه داشتن سیگنال، 42V AC/DC ولتاژ تماس حداکثر، جریان مقاومت 1A

مشخصات فنی

پارامتر	مشخصات
تکنولوژی	رادار دوپلر مایکروویو
فرکانس فرستنده	24.125 گيگاهرتز
قدرت تابش شده فرستنده	EIRP <20 dBm
چگالی قدرت فرستنده	≤5mW/cm
حداکثر ارتفاع نصب	3 متر
زاویه های شیب	0°~90° عمودی؛ -30°~+30° جانبی
میدان شناسایی (تعویض ۲٫۲ متری)	4m ((W) * 2m ((D)
حالت تشخیص	تشخیص حرکت
حداقل سرعت قابل تشخیص	5cm/s (محور حسگر)
ولتاژ تغذیه	12-24V AC ±10%؛ 12-24V DC +30% / -10%
فرکانس اصلی	50-60 هرتز
مصرف برق	≤2W ((VA)
حالت خروجی	خروجی لوله سوئیچ
زمان خروجی سیگنال	1.5s نگهش دار
حداکثر ولتاژ تماس	42 ولت AC/DC
حداکثر جریان تماس	1A (مقاومت)
حداکثر قدرت سوئیچ	30W ((DC) / 60VA ((AC)
محدوده دمای کاری	-20°C ~ +55°C
درجه حفاظت	IP54
انطباق با استاندارد	R&TTE 1999/5/EC؛ EMC 89/336/EEC
مواد	ABS
رنگ محفظه	سیاه / نقره ای
ابعاد (WHD)	120mm80mm50mm
وزن خالص	0. 215 کيلوگرم
طول کابل	2.2 متر

راهنمای نصب و تنظیم

عملکرد سنسور با نصب و تنظیم صحیح ارتباط نزدیکی دارد. کار ساده بدون نیاز به ابزار حرفه ای:

الزامات رو به افزایش

از موقعیت های ارتعاش، نزدیکی لامپ نیون و انسداد سنسور اجتناب کنید؛ در طول نصب به قطعات الکترونیکی داخلی دست نزنید.

تنظیم حساسیت

پتانسیومتر حساسیت را به آرامی و آهسته چرخش دهید؛ مقدار حساسیت اندازه میدان تشخیص را تعیین می کند (برای فاصله تشخیص کوتاه به 1/2 یا بالاتر تنظیم کنید).

تنظیم زاویه

زاویه جانبی آنتن مسطح = موقعیت میدان تشخیصی؛ زاویه عمودی = عمق میدان تشخیصی؛ زاویه ماژول مایکروویو را برای تشخیص بهینه به ≥45° تنظیم کنید.

چک وضعیت

چراغ LED پس از روشن شدن (استند بادی عادی) ، در صورت تشخیص یک هدف در حال حرکت به طور مداوم روشن می شود (شامل تشخیص).

راهنمای رفع مشکل

پدیده تقصیر	علل احتمالی	اقدامات اصلاحی
درب باز نمیشه و چراغ LED روشن نمیشه	قدرت سنسور خاموش	اعتبار اتصال سیم کشی و منبع برق را بررسی کنید
درب به طور مداوم باز می شود / بسته می شود	سنسور لرزش/حرکت درب را تشخیص می دهد؛ منبع تداخل در محدوده تشخیص	حسگر را محکم ثابت کنید؛ زاویه شیب را افزایش دهید / حساسیت را کاهش دهید؛ منابع تداخل را در میدان تشخیص حذف کنید
فاصله ی تشخیص خیلی نزدیکه	حساسیت پایین؛ زاویه ماژول مایکروویو <45°؛ سنسور مسدود است	پتانسیومتر حساسیت را به 1/2 یا بالاتر تنظیم کنید؛ زاویه ماژول را به ≥45° تنظیم کنید؛ اجسام محاصره کننده را حذف کنید

سناریوهای کاربرد

RD24-4S یک سنسور تشخیص حرکت چند سناریو با سازگاری بالا است که عمدتاً برای:

سیستم های درب اتوماتیک:درب های کشویی، درب های سوئیچ، درب های شیشه ای (بناهای تجاری، مراکز خرید، ساختمان های اداری)
امنیت و نظارت:شناسایی امنیت محیط، تحریک حرکات انسان در محیط داخلی (سکان، کارخانه، انبار)
اتوماسیون صنعتی:تشخیص حرکت کمربند حمل و نقل، تحریک شروع / توقف تجهیزات (خط تولید صنعت سبک)
ساختمان هوشمند:روشنایی هوشمند و تهویه مطبوع (مناطق عمومی مانند راهرو و آسانسور)

تکنولوژی های اصلی

سنسور رادار دوپلر مایکروویو 24حسگر رادار.125GHz دتکتور حرکتی درب اتوماتیک حسگر تشخیص میدان گسترده سنسور حرکت IP54
