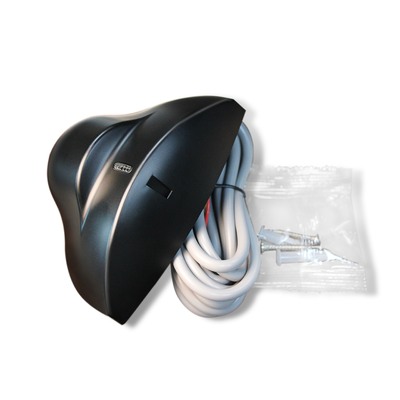

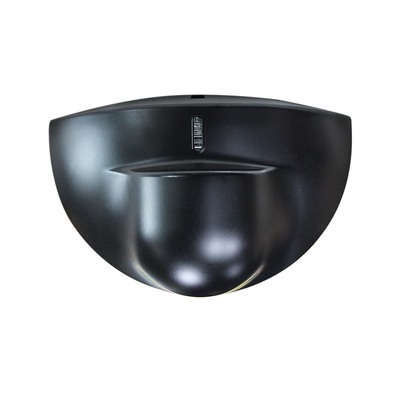

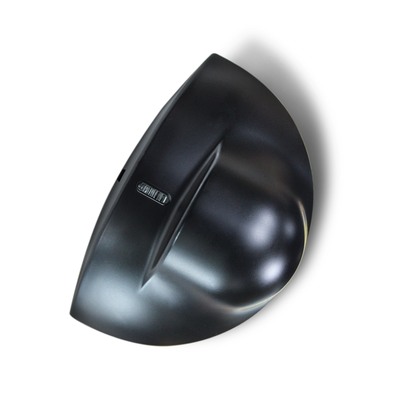

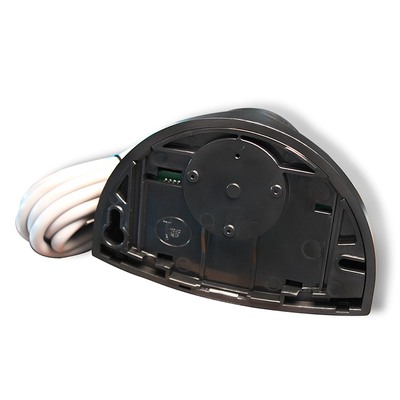

آشکارساز داپلر RD24-4S | خروجی سیگنال پایدار | دامنه تشخیص وسیع | بادوام

نام تجاری:	JUTAI
شماره مدل:	RD24-4
مقدار تولیدی:	100
قیمت:	4-6 USD according to order quantity
جزئیات بسته بندی:	کارتن
شرایط پرداخت:	T/T، پی پال، آلی‌پی، وسترن یونیون

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

شنژن چین

گواهی:

تکنولوژی:

رادار داپلر مایکروویو

فرکانس فرستنده:

24.125 گیگاهرتز

قدرت تابشی فرستنده:

<20 dBm EIRP

چگالی توان فرستنده:

≤5mW/cm

حداکثر ارتفاع نصب:

3 متر

زاویه های شیب:

0°~90° عمودی؛ -30 درجه تا 30 درجه جانبی

میدان تشخیص (نصب 2.2 متر):

4 متر (W)×2 متر (D)

حالت تشخیص:

تشخیص حرکت

حداقل سرعت قابل تشخیص:

5 سانتی متر بر ثانیه (محور حسگر)

ولتاژ تغذیه:

12-24 ولت AC ± 10٪؛ 12-24 ولت DC + 30٪ / -10٪

فرکانس شبکه:

50-60 هرتز

مصرف برق:

≤2W (VA)

حالت خروجی:

خروجی لوله سوئیچ

زمان خروجی سیگنال:

1.5 ثانیه نگه دارید

حداکثر ولتاژ تماس:

42 ولت AC/DC

حداکثر جریان تماس:

1A (مقاومتی)

حداکثر قدرت سوئیچینگ:

30 وات (DC) / 60 VA (AC)

محدوده دمای کاری:

-20 ℃ ~ +55

درجه حفاظت:

انطباق هنجار:

R&TTE 1999/5/EC; EMC 89/336/EEC

مواد:

رنگ مسکن:

سیاه/نقره ای

ابعاد (W×H×D):

120mm×80mm×50mm

وزن خالص:

0.215 کیلوگرم

طول کابل:

2.2 متر

قابلیت ارائه:

5000 عدد در ماه

برجسته کردن:

آشکارساز داپلر با سیگنال پایدار,سنسور حرکت مایکروویو با برد وسیع,آشکارساز حرکت بادوام RD24-4S

Microwave motion sensor wide range

Durable RD24-4S motion detector

توضیحات محصول

آشکارساز داپلر RD24-4S | خروجی سیگنال پایدار | دامنه تشخیص گسترده | بادوام

آشکارساز داپلر RD24-4S یک راه حل سنجش حرکت با قابلیت اطمینان بالا است که برای سیستم های اتوماسیون درب تجاری و صنعتی مهندسی شده است و دارای خروجی سیگنال پایدار، دامنه تشخیص گسترده و ساختار بادوام برای عملکرد مداوم در ورودی های پرتردد است. این آشکارساز که بر اساس فناوری حرفه ای داپلر مایکروویو 24.125 گیگاهرتز ساخته شده است، خروجی سیگنال محکم با صفر انحراف یا وقفه، حتی در محیط های الکترومغناطیسی پیچیده نزدیک لامپ های نئون یا تجهیزات الکترونیکی، ارائه می دهد و سیگنال های ماشه ای دقیق و بدون توقف را برای درب های اتوماتیک، شیشه ای و کشویی تضمین می کند - از خرابی سیگنال که باعث نقص در عملکرد درب می شود، جلوگیری می کند. دامنه تشخیص گسترده بهینه شده آن که در ارتفاع نصب استاندارد 2.2 متر به 4 متر (عرض) × 2 متر (عمق) می رسد، مناطق ورودی کامل اکثر تنظیمات درب تجاری را پوشش می دهد و حرکت انسان را از تمام زوایای نزدیک شدن معمول بدون نقاط کور ثبت می کند، و تنظیم زاویه شیب انعطاف پذیر به شما امکان می دهد پوشش را برای تطابق با راهروهای باریک یا دهانه های تجاری عریض به راحتی تنظیم کنید.

ساخته شده برای استفاده طولانی مدت در محیط های واقعی پرمشغله، RD24-4S دارای یک محفظه ABS بادوام با محافظت ضد گرد و غبار و ضد آب IP54 است که در برابر پاشش های روزانه، تجمع گرد و غبار و ضربه فیزیکی جزئی مقاومت می کند، در حالی که تحمل دمای گسترده آن از -20 تا +55 درجه سانتیگراد، عملکرد پایدار را در شرایط زمستان سرد و تابستان گرم بدون افت عملکرد تضمین می کند. ساختار بادوام با عملکرد کم مصرف (مصرف برق ≤2 وات) و سازگاری ولتاژ گسترده 12-24 ولت AC/DC همراه شده است و به طور یکپارچه با هزینه های عملیاتی پایین در سیستم های کنترل درب موجود ادغام می شود. یک نشانگر وضعیت LED داخلی و پتانسیومتر حساسیت با تنظیم دقیق، نصب و نگهداری را ساده می کند و انطباق با استانداردهای بین المللی R&TTE 1999/5/EC و EMC 89/336/EEC، عملکرد ایمن و بدون تداخل را تضمین می کند. این آشکارساز داپلر RD24-4S با ترکیب پایداری سیگنال بی چون و چرا، پوشش گسترده و طراحی مقاوم، انتخاب سنجش حرکت بادوام و کم نگهداری برای اتوماسیون درب تجاری است.

آشکارساز داپلر RD24-4S | خروجی سیگنال پایدار | دامنه تشخیص وسیع | بادوام 0

نکات برجسته محصول

فرکانس اصلی مایکروویو 24.125 گیگاهرتز برای تشخیص حرکت پایدار (≥5 سانتی متر بر ثانیه)
میدان تشخیص گسترده: 4 متر (عرض) * 2 متر (عمق) در ارتفاع نصب 2.2 متر
تنظیم زاویه انعطاف پذیر: 0 تا 90 درجه عمودی / -30 تا +30 درجه جانبی
منبع تغذیه ولتاژ گسترده: 12-24 ولت AC/DC با مصرف برق کم (≤2 وات)
محافظت IP54 و دمای کار -20 تا +55 درجه سانتیگراد برای استفاده نیمه بسته داخلی/خارجی
نصب و تنظیم آسان با اندازه فشرده، پتانسیومتر حساسیت و اعلان وضعیت LED واضح
خروجی قابل اعتماد: نگهداری سیگنال 1.5 ثانیه، حداکثر ولتاژ تماس 42 ولت AC/DC، جریان مقاومتی 1 آمپر

مشخصات فنی

پارامتر	مشخصات
فناوری	رادار داپلر مایکروویو
فرکانس فرستنده	24.125 گیگاهرتز
توان تابشی فرستنده	<20 dBm EIRP
چگالی توان فرستنده	≤5mW/cm
حداکثر ارتفاع نصب	3 متر
زاویه های شیب	0 تا 90 درجه عمودی؛ -30 تا +30 درجه جانبی
میدان تشخیص (نصب 2.2 متر)	4 متر (عرض) * 2 متر (عمق)
حالت تشخیص	تشخیص حرکت
حداقل سرعت قابل تشخیص	5 سانتی متر بر ثانیه (محور سنسور)
ولتاژ تغذیه	12-24 ولت AC ±10٪؛ 12-24 ولت DC +30٪ / -10٪
فرکانس شبکه	50-60 هرتز
مصرف برق	≤2 وات (VA)
حالت خروجی	خروجی لوله سوئیچ
زمان خروجی سیگنال	نگهداری 1.5 ثانیه
حداکثر ولتاژ تماس	42 ولت AC/DC
حداکثر جریان تماس	1 آمپر (مقاومتی)
حداکثر توان سوئیچینگ	30 وات (DC) / 60 ولت آمپر (AC)
محدوده دمای کار	-20 تا +55 درجه سانتیگراد
درجه حفاظت	IP54
انطباق با استانداردها	R&TTE 1999/5/EC؛ EMC 89/336/EEC
جنس	ABS
رنگ بدنه	مشکی/نقره ای
ابعاد (عرضارتفاععمق)	120 میلی متر * 80 میلی متر * 50 میلی متر
وزن خالص	0.215 کیلوگرم
طول کابل	2.2 متر

راهنمای نصب و تنظیم

عملکرد سنسور به شدت به نصب و تنظیم صحیح آن بستگی دارد. عملکرد ساده بدون نیاز به ابزار حرفه ای:

الزامات نصب

از موقعیت های لرزشی، نزدیکی لامپ نئون و انسداد سنسور خودداری کنید؛ هنگام نصب به قطعات الکترونیکی داخلی دست نزنید.

تنظیم حساسیت

پتانسیومتر حساسیت را به آرامی و آهسته بچرخانید؛ مقدار حساسیت اندازه میدان تشخیص را تعیین می کند (برای فاصله تشخیص کوتاه، روی 1/2 یا بالاتر تنظیم کنید).

تنظیم زاویه

زاویه جانبی آنتن صفحه = موقعیت میدان تشخیص؛ زاویه عمودی = عمق میدان تشخیص؛ زاویه ماژول مایکروویو را برای تشخیص بهینه ≥45 درجه تنظیم کنید.

بررسی وضعیت

LED پس از روشن شدن چشمک می زند (آماده به کار عادی)؛ LED هنگام تشخیص هدف متحرک به طور مداوم روشن می شود (ماشه تشخیص).

راهنمای عیب یابی

پدیده خطا	علل احتمالی	اقدام اصلاحی
درب باز نمی شود و LED روشن نمی شود	خاموش بودن سنسور	اتصال سیم کشی و اعتبار منبع تغذیه را بررسی کنید
درب دائماً باز و بسته می شود	سنسور لرزش/حرکت درب را تشخیص می دهد؛ منبع تداخل در محدوده تشخیص	سنسور را محکم کنید؛ زاویه شیب را افزایش دهید/حساسیت را کاهش دهید؛ منابع تداخل را در میدان تشخیص حذف کنید
فاصله تشخیص خیلی نزدیک است	حساسیت کم؛ زاویه ماژول مایکروویو <45 درجه؛ سنسور مسدود شده استپتانسیومتر حساسیت را روی 1/2 یا بالاتر تنظیم کنید؛ زاویه ماژول را روی ≥45 درجه تنظیم کنید؛ اشیاء مسدود کننده را حذف کنید	سناریوهای کاربرد

RD24-4S یک سنسور تشخیص حرکت چند سناریویی با سازگاری بالا است که عمدتاً برای موارد زیر کاربرد دارد:

سیستم های درب اتوماتیک:

درب های کشویی، درب های لولایی، درب های القایی شیشه ای (ساختمان های تجاری، مراکز خرید، ساختمان های اداری)امنیت و نظارت:
تشخیص امنیت محیطی، القای حرکت انسان در داخل (مسکونی، کارخانه، انبار)اتوماسیون صنعتی:
تشخیص حرکت تسمه نقاله، القای شروع/توقف تجهیزات (خطوط تولید صنعتی سبک)ساختمان هوشمند:
القای نورپردازی هوشمند، القای تهویه مطبوع (مناطق عمومی مانند راهروها و آسانسورها)فناوری های اصلی

سنسور رادار داپلر مایکروویو

سنسور رادار 24.125 گیگاهرتز آشکارساز حرکت درب اتوماتیک سنسور تشخیص میدان گسترده سنسور حرکت IP54
