سنسور حرکت مایکروویو

سنسور درب اتوماتیک 24.125 گیگاهرتز | طراحی فشرده | وزن خالص 0.215 کیلوگرم حساسیت

تمام دسته ها

سیستم کنترل دسترسی درب وای فای

چراغ راهنمایی و رانندگی سیگنال

خواننده RFID Mifare 13.56 MHZ

با ما تماس بگیرید

Mr. David

marketing@jutaigateaccess.com

+86 13143400257

13143400257

حالا تماس بگیرید

سنسور درب اتوماتیک 24.125 گیگاهرتز | طراحی فشرده | وزن خالص 0.215 کیلوگرم حساسیت

نام تجاری:	JUTAI
شماره مدل:	RD24-4
مقدار تولیدی:	100
قیمت:	4-6 USD according to order quantity
جزئیات بسته بندی:	کارتن
شرایط پرداخت:	T/T، پی پال، آلی‌پی، وسترن یونیون

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

شنژن چین

گواهی:

تکنولوژی:

رادار داپلر مایکروویو

فرکانس فرستنده:

24.125 گیگاهرتز

قدرت تابشی فرستنده:

<20 dBm EIRP

چگالی توان فرستنده:

≤5mW/cm

حداکثر ارتفاع نصب:

3 متر

زاویه های شیب:

0°~90° عمودی؛ -30 درجه تا 30 درجه جانبی

میدان تشخیص (نصب 2.2 متر):

4 متر (W)×2 متر (D)

حالت تشخیص:

تشخیص حرکت

حداقل سرعت قابل تشخیص:

5 سانتی متر بر ثانیه (محور حسگر)

ولتاژ تغذیه:

12-24 ولت AC ± 10٪؛ 12-24 ولت DC + 30٪ / -10٪

فرکانس شبکه:

50-60 هرتز

مصرف برق:

≤2W (VA)

حالت خروجی:

خروجی لوله سوئیچ

زمان خروجی سیگنال:

1.5 ثانیه نگه دارید

حداکثر ولتاژ تماس:

42 ولت AC/DC

حداکثر جریان تماس:

1A (مقاومتی)

حداکثر قدرت سوئیچینگ:

30 وات (DC) / 60 VA (AC)

محدوده دمای کاری:

-20 ℃ ~ +55

درجه حفاظت:

انطباق هنجار:

R&TTE 1999/5/EC; EMC 89/336/EEC

مواد:

رنگ مسکن:

سیاه/نقره ای

ابعاد (W×H×D):

120mm×80mm×50mm

وزن خالص:

0.215 کیلوگرم

طول کابل:

2.2 متر

قابلیت ارائه:

5000 عدد در ماه

برجسته کردن:

سنسور درب اتوماتیک 24.125 گیگاهرتز,سنسور حرکت مایکروویو فشرده,سنسور درب اتوماتیک سبک وزن

compact microwave motion sensor

lightweight automatic door sensor

توضیحات محصول

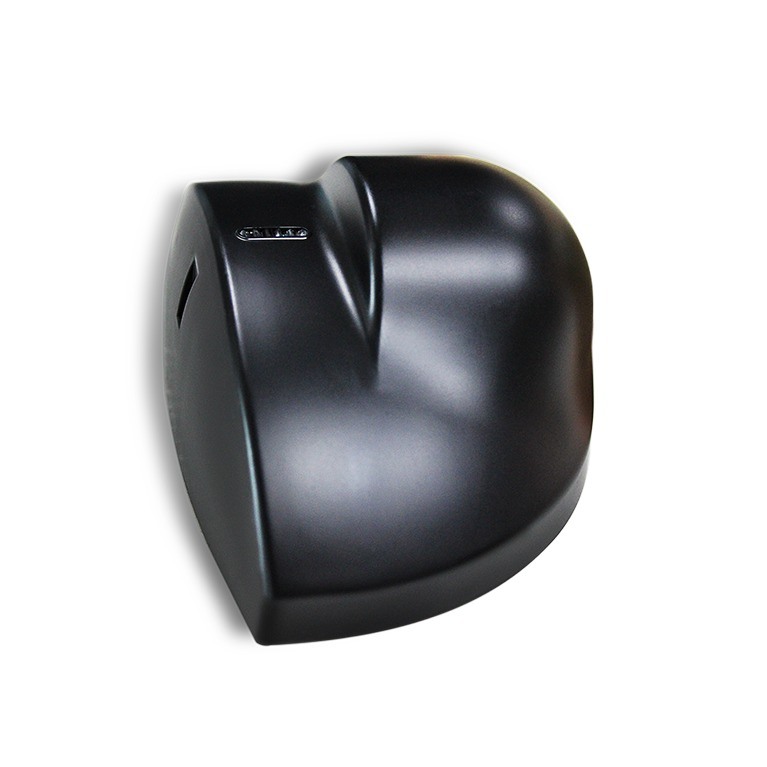

سنسور درب اتوماتیک 24.125 گیگاهرتز | طراحی فشرده | وزن خالص 0.215 کیلوگرم حساسیت

این سنسور درب اتوماتیک 24.125 گیگاهرتز یک راه حل تشخیص حرکت ساده شده است که برای تمام سیستم های درب اتوماتیک طراحی شده است، با طراحی فشرده صرفه جویی در فضا، وزن خالص فوق العاده سبک فقط 0.215 کیلوگرم، و حساسیت کاملاً قابل تنظیم - سه مزیت کلیدی که عملی بودن و سازگاری را برای ورودی های تجاری، اداری و خرده فروشی بازتعریف می کند. این سنسور که بر روی باند فرکانسی قابل اعتماد 24.125 گیگاهرتز داپلر مایکروویو تنظیم شده است، تشخیص حرکت دقیقی را برای نیازهای فعال سازی درب اتوماتیک ارائه می دهد، با یک پتانسیومتر حساسیت دقیق که امکان تنظیم دقیق و بدون پله را برای سفارشی کردن دامنه تشخیص به فضای خاص شما فراهم می کند: آن را برای ورودی های کوچک باریک کنید تا از فعال سازی های کاذب جلوگیری شود، یا آن را برای مناطق پرتردد گسترش دهید تا پوشش کامل حرکت انسان را تضمین کند. محفظه فشرده ABS سنسور (120 میلی متر × 80 میلی متر × 50 میلی متر) دارای یک پروفیل براق و حداقل است که به طور نامحسوس روی قاب درب، سقف یا دیوارهای مجاور نصب می شود و به طور یکپارچه با هر تنظیم درب اتوماتیک ترکیب می شود بدون اینکه فضای اضافی اشغال کند، در حالی که ساختار سبک 0.215 کیلوگرمی آن نیاز به سخت افزار نصب سنگین را از بین می برد و از نصب سریع و پایدار بر روی سطوح مختلف پشتیبانی می کند.

این سنسور که برای استفاده واقعی درب اتوماتیک بهینه شده است، اهدافی را که با سرعت ≥5 سانتی متر بر ثانیه حرکت می کنند با دقت ثابت تشخیص می دهد و از فعال سازی های نادرست ناشی از لرزش درب یا تداخل محیطی جلوگیری می کند، و طراحی صرفه جویی در فضا را با عملکرد قوی ترکیب می کند: از منبع تغذیه ولتاژ گسترده 12-24 ولت AC/DC پشتیبانی می کند، مصرف برق کم ≤2 وات را برای عملکرد طولانی مدت با بهره وری انرژی ارائه می دهد و استانداردهای ضد گرد و غبار و ضد آب IP54 را برای استفاده قابل اعتماد در محیط های داخلی و خارجی پوشیده شده برآورده می کند. یک نشانگر وضعیت LED واضح، راه اندازی سریع و عیب یابی را ساده می کند - هنگام روشن شدن چشمک می زند و هنگام تشخیص حرکت ثابت می شود - در حالی که کابل از پیش سیم کشی شده 2.2 متری، سیم کشی آسان با سیستم های کنترل درب اتوماتیک استاندارد را تضمین می کند. این سنسور درب اتوماتیک 24.125 گیگاهرتز که مطابق با استانداردهای بین المللی R&TTE و EMC است، طراحی فشرده و سبک را با حساسیت قابل تنظیم ترکیب می کند و آن را به یک انتخاب تشخیص حرکت همه کاره و آسان برای ادغام برای تمام نیازهای کنترل دسترسی درب اتوماتیک تبدیل می کند.

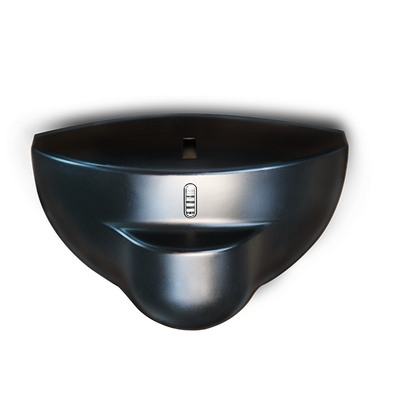

سنسور درب اتوماتیک 24.125 گیگاهرتز | طراحی فشرده | وزن خالص 0.215 کیلوگرم حساسیت 0

نکات برجسته محصول

فرکانس مایکروویو اصلی 24.125 گیگاهرتز برای تشخیص حرکت پایدار (≥5 سانتی متر بر ثانیه)
میدان تشخیص گسترده: 4 متر (عرض) * 2 متر (عمق) در ارتفاع نصب 2.2 متر
تنظیم زاویه انعطاف پذیر: 0 درجه تا 90 درجه عمودی / -30 درجه تا +30 درجه جانبی
منبع تغذیه ولتاژ گسترده: 12-24 ولت AC/DC با مصرف برق کم (≤2 وات)
محافظت IP54 و دمای کار -20 درجه سانتیگراد تا +55 درجه سانتیگراد برای استفاده داخلی/خارجی نیمه بسته
نصب و تنظیم آسان با اندازه فشرده، پتانسیومتر حساسیت و اعلان وضعیت LED واضح
خروجی قابل اعتماد: نگهداری سیگنال 1.5 ثانیه، حداکثر ولتاژ تماس 42 ولت AC/DC، جریان مقاومتی 1 آمپر

مشخصات فنی

پارامتر	مشخصات
فناوری	رادار داپلر مایکروویو
فرکانس فرستنده	24.125 گیگاهرتز
توان تابشی فرستنده	<20 dBm EIRP
چگالی توان فرستنده	≤5mW/cm
حداکثر ارتفاع نصب	3 متر
زاویه های شیب	0 درجه تا 90 درجه عمودی؛ -30 درجه تا +30 درجه جانبی
میدان تشخیص (نصب 2.2 متر)	4 متر (عرض) * 2 متر (عمق)
حالت تشخیص	تشخیص حرکت
حداقل سرعت قابل تشخیص	5 سانتی متر بر ثانیه (محور سنسور)
ولتاژ تغذیه	12-24 ولت AC ±10٪؛ 12-24 ولت DC +30٪ / -10٪
فرکانس برق	50-60 هرتز
مصرف برق	≤2 وات (VA)
حالت خروجی	خروجی لوله سوئیچ
زمان خروجی سیگنال	نگهداری 1.5 ثانیه
حداکثر ولتاژ تماس	42 ولت AC/DC
حداکثر جریان تماس	1 آمپر (مقاومتی)
حداکثر توان سوئیچینگ	30 وات (DC) / 60 ولت آمپر (AC)
محدوده دمای کار	-20 درجه سانتیگراد ~ +55 درجه سانتیگراد
درجه حفاظت	IP54
انطباق با استانداردها	R&TTE 1999/5/EC؛ EMC 89/336/EEC
جنس	ABS
رنگ بدنه	مشکی/نقره ای
ابعاد (عرضارتفاععمق)	120 میلی متر * 80 میلی متر * 50 میلی متر
وزن خالص	0.215 کیلوگرم
طول کابل	2.2 متر

راهنمای نصب و تنظیم

عملکرد سنسور ارتباط نزدیکی با نصب و تنظیم صحیح دارد. عملکرد ساده بدون نیاز به ابزار حرفه ای:

الزامات نصب

از موقعیت های لرزان، نزدیکی لامپ نئون و انسداد سنسور خودداری کنید؛ هنگام نصب قطعات الکترونیکی داخلی را لمس نکنید.

تنظیم حساسیت

پتانسیومتر حساسیت را به آرامی و آهسته بچرخانید؛ مقدار حساسیت اندازه میدان تشخیص را تعیین می کند (برای فاصله تشخیص کوتاه، آن را روی 1/2 یا بالاتر تنظیم کنید).

تنظیم زاویه

زاویه جانبی آنتن صفحه = موقعیت میدان تشخیص؛ زاویه عمودی = عمق میدان تشخیص؛ زاویه ماژول مایکروویو را برای تشخیص بهینه ≥45 درجه تنظیم کنید.

بررسی وضعیت

LED پس از روشن شدن چشمک می زند (آماده به کار عادی)؛ LED هنگام تشخیص حرکت هدف متحرک به طور مداوم روشن می شود (فعال سازی تشخیص).

راهنمای عیب یابی

پدیده خطا	علل احتمالی	اقدام اصلاحی
درب باز نمی شود و LED روشن نمی شود	خاموش بودن سنسور	اتصال سیم کشی و اعتبار منبع تغذیه را بررسی کنید
درب به طور مداوم باز و بسته می شود	سنسور لرزش/حرکت درب را تشخیص می دهد؛ منبع تداخل در دامنه تشخیص	سنسور را محکم کنید؛ زاویه شیب را افزایش دهید/حساسیت را کاهش دهید؛ منابع تداخل را در میدان تشخیص حذف کنید
فاصله تشخیص خیلی نزدیک است	حساسیت کم؛ زاویه ماژول مایکروویو<45 درجه؛ سنسور مسدود شده است	پتانسیومتر حساسیت را روی 1/2 یا بالاتر تنظیم کنید؛ زاویه ماژول را روی ≥45 درجه تنظیم کنید؛ اشیاء مسدود کننده را حذف کنید

سناریوهای کاربرد

RD24-4S یک سنسور تشخیص حرکت چند سناریو با سازگاری بالا است که عمدتاً برای موارد زیر کاربرد دارد:

سیستم های درب اتوماتیک: درب های کشویی، درب های لولایی، درب های القایی شیشه ای (ساختمان های تجاری، مراکز خرید، ساختمان های اداری)
امنیت و نظارت: تشخیص امنیت محیطی، القای حرکت انسان در داخل (مسکونی، کارخانه، انبار)
اتوماسیون صنعتی: تشخیص حرکت تسمه نقاله، القای شروع/توقف تجهیزات (خطوط تولید سبک صنعتی)
ساختمان هوشمند: القای نورپردازی هوشمند، القای تهویه مطبوع (مناطق عمومی مانند راهروها و آسانسورها)

فناوری های اصلی

سنسور رادار داپلر مایکروویو سنسور رادار 24.125 گیگاهرتز دستگاه تشخیص حرکت درب اتوماتیک سنسور تشخیص میدان گسترده سنسور حرکت IP54
