سنسور حرکت مایکروویو

سنسور درب شیشه ای کشنده 24.125GHz ♪ آنتن مسطح ♪ تشخیص بدون کور

تمام دسته ها

سیستم کنترل دسترسی درب وای فای

چراغ راهنمایی و رانندگی سیگنال

خواننده RFID Mifare 13.56 MHZ

با ما تماس بگیرید

Mr. David

marketing@jutaigateaccess.com

+86 13143400257

13143400257

حالا تماس بگیرید

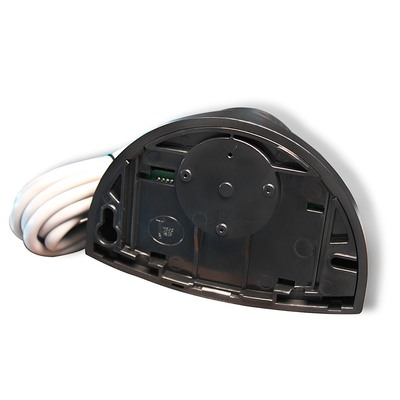

سنسور درب شیشه ای کشنده 24.125GHz ♪ آنتن مسطح ♪ تشخیص بدون کور

نام تجاری:	JUTAI
شماره مدل:	RD24-4
مقدار تولیدی:	100
قیمت:	4-6 USD according to order quantity
جزئیات بسته بندی:	کارتن
شرایط پرداخت:	T/T، پی پال، آلی‌پی، وسترن یونیون

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

شنژن چین

گواهی:

تکنولوژی:

رادار داپلر مایکروویو

فرکانس فرستنده:

24.125 گیگاهرتز

قدرت تابشی فرستنده:

<20 dBm EIRP

چگالی توان فرستنده:

≤5mW/cm

حداکثر ارتفاع نصب:

3 متر

زاویه های شیب:

0°~90° عمودی؛ -30 درجه تا 30 درجه جانبی

میدان تشخیص (نصب 2.2 متر):

4 متر (W)×2 متر (D)

حالت تشخیص:

تشخیص حرکت

حداقل سرعت قابل تشخیص:

5 سانتی متر بر ثانیه (محور حسگر)

ولتاژ تغذیه:

12-24 ولت AC ± 10٪؛ 12-24 ولت DC + 30٪ / -10٪

فرکانس شبکه:

50-60 هرتز

مصرف برق:

≤2W (VA)

حالت خروجی:

خروجی لوله سوئیچ

زمان خروجی سیگنال:

1.5 ثانیه نگه دارید

حداکثر ولتاژ تماس:

42 ولت AC/DC

حداکثر جریان تماس:

1A (مقاومتی)

حداکثر قدرت سوئیچینگ:

30 وات (DC) / 60 VA (AC)

محدوده دمای کاری:

-20 ℃ ~ +55

درجه حفاظت:

انطباق هنجار:

R&TTE 1999/5/EC; EMC 89/336/EEC

مواد:

رنگ مسکن:

سیاه/نقره ای

ابعاد (W×H×D):

120mm×80mm×50mm

وزن خالص:

0.215 کیلوگرم

طول کابل:

2.2 متر

قابلیت ارائه:

5000 عدد در ماه

برجسته کردن:

سنسور حرکت درب شیشۀ کشویی,24حسگر مایکروویو.125GHz,سنسور آنتن مسطح بدون کور

24.125GHz microwave sensor

blinder-free planar antenna sensor

توضیحات محصول

سنسور درب شیشه‌ای کشویی 24.125 گیگاهرتز | آنتن مسطح | تشخیص بدون کور

این سنسور درب شیشه‌ای کشویی 24.125 گیگاهرتز یک راه حل تشخیص حرکت با مهندسی دقیق است که برای سیستم‌های درب شیشه‌ای کشویی طراحی شده است، با داشتن یک آنتن مسطح با کارایی بالا و تشخیص پیشرفته بدون کور برای عملکرد یکپارچه و قابل اعتماد در ورودی‌های تجاری و مسکونی. تنظیم شده به باند مایکروویو 24.125 گیگاهرتز، آنتن مسطح یکپارچه سنسور برای پوشش گسترده و متمرکز طراحی شده است، که یک میدان تشخیص سفارشی ایجاد می‌کند که کاملاً با مسیر حرکت درب‌های شیشه‌ای کشویی مطابقت دارد - نقاط کور را از بین می‌برد و تشخیص دقیق حرکت انسان را از تمام زوایای ورودی معمول تضمین می‌کند، حتی برای تنظیمات درب شیشه‌ای کشویی دوگانه بزرگ. آنچه این سنسور را متمایز می‌کند، فناوری تشخیص بدون کور آن است که باعث فیلتر شدن محرک‌های کاذب ناشی از بازتاب شیشه، نور محیط و اختلالات جزئی محیطی می‌شود و از "کور شدن" سنسور توسط محیط‌های معمول درب شیشه‌ای کشویی جلوگیری می‌کند و تضمین می‌کند که فقط حرکت عمدی باعث پاسخ می‌شود.

بهینه شده برای استفاده درب شیشه‌ای کشویی، سنسور عملکرد مداومی را با حداقل سرعت قابل تشخیص 5 سانتی‌متر بر ثانیه ارائه می‌دهد که با حرکت طبیعی افراد در حال نزدیک شدن به ورودی‌ها مطابقت دارد، و محفظه فشرده ABS آن به طور نامحسوس روی قاب درب یا دیوارهای مجاور نصب می‌شود بدون اینکه زیبایی براق نصب درب شیشه‌ای را به خطر بیندازد. ساخته شده برای مقاومت در برابر استفاده روزانه، دارای درجه حفاظت IP54 ضد گرد و غبار و ضد آب است و در دماهای -20 تا +55 درجه سانتی‌گراد به طور پایدار کار می‌کند و قابلیت اطمینان در تمام طول سال را در تنظیمات درب شیشه‌ای کشویی داخلی و خارجی نیمه سرپوشیده فراهم می‌کند. سازگار با ولتاژ گسترده 12-24 ولت AC/DC و مصرف برق کم ≤2 وات، به راحتی در سیستم‌های کنترل درب موجود ادغام می‌شود، با یک نشانگر وضعیت LED واضح برای نصب آسان و عیب‌یابی سریع. ایده‌آل برای مراکز خرید، دفاتر و خانه‌های مدرن، این سنسور دقت 24.125 گیگاهرتز، پوشش آنتن مسطح و تشخیص بدون کور را برای تجربه‌ای بدون دردسر در تشخیص حرکت درب شیشه‌ای کشویی ترکیب می‌کند.

سنسور درب شیشه ای کشنده 24.125GHz ♪ آنتن مسطح ♪ تشخیص بدون کور 0

نکات برجسته محصول

فرکانس مایکروویو اصلی 24.125 گیگاهرتز برای تشخیص حرکت پایدار (≥5 سانتی‌متر بر ثانیه)
میدان تشخیص گسترده: 4 متر (عرض) * 2 متر (عمق) در ارتفاع نصب 2.2 متر
تنظیم زاویه انعطاف‌پذیر: 0 تا 90 درجه عمودی / -30 تا +30 درجه جانبی
منبع تغذیه ولتاژ گسترده: 12-24 ولت AC/DC با مصرف برق کم (≤2 وات)
حفاظت IP54 و دمای کار -20 تا +55 درجه سانتی‌گراد برای استفاده داخلی/خارجی نیمه سرپوشیده
نصب و تنظیم آسان با اندازه فشرده، پتانسیومتر حساسیت و اعلان وضعیت LED واضح
خروجی قابل اعتماد: نگهداری سیگنال 1.5 ثانیه، حداکثر ولتاژ تماس 42 ولت AC/DC، جریان مقاومتی 1 آمپر

مشخصات فنی

پارامتر	مشخصات
فناوری	رادار داپلر مایکروویو
فرکانس فرستنده	24.125 گیگاهرتز
توان تابشی فرستنده	<20 dBm EIRP
چگالی توان فرستنده	≤5mW/cm
حداکثر ارتفاع نصب	3 متر
زاویه شیب	0 تا 90 درجه عمودی؛ -30 تا +30 درجه جانبی
میدان تشخیص (نصب 2.2 متر)	4 متر (عرض) * 2 متر (عمق)
حالت تشخیص	تشخیص حرکت
حداقل سرعت قابل تشخیص	5 سانتی‌متر بر ثانیه (محور سنسور)
ولتاژ تغذیه	12-24 ولت AC ±10٪؛ 12-24 ولت DC +30٪ / -10٪
فرکانس برق شهر	50-60 هرتز
مصرف برق	≤2 وات (VA)
حالت خروجی	خروجی لوله سوئیچ
زمان خروجی سیگنال	نگهداری 1.5 ثانیه
حداکثر ولتاژ تماس	42 ولت AC/DC
حداکثر جریان تماس	1 آمپر (مقاومتی)
حداکثر توان سوئیچینگ	30 وات (DC) / 60 ولت آمپر (AC)
محدوده دمای کار	-20 تا +55 درجه سانتی‌گراد
درجه حفاظت	IP54
انطباق با استانداردها	R&TTE 1999/5/EC؛ EMC 89/336/EEC
جنس	ABS
رنگ محفظه	مشکی/نقره‌ای
ابعاد (عرضارتفاععمق)	120 میلی‌متر * 80 میلی‌متر * 50 میلی‌متر
وزن خالص	0.215 کیلوگرم
طول کابل	2.2 متر

راهنمای نصب و تنظیم

عملکرد سنسور به شدت به نصب و تنظیم صحیح آن بستگی دارد. عملکرد ساده بدون نیاز به ابزار حرفه‌ای:

الزامات نصب

از موقعیت‌های لرزان، نزدیکی لامپ نئون و انسداد سنسور خودداری کنید؛ هنگام نصب قطعات الکترونیکی داخلی را لمس نکنید.

تنظیم حساسیت

پتانسیومتر حساسیت را به آرامی و آهسته بچرخانید؛ مقدار حساسیت اندازه میدان تشخیص را تعیین می‌کند (برای فاصله تشخیص کوتاه، روی 1/2 یا بالاتر تنظیم کنید).

تنظیم زاویه

زاویه جانبی آنتن مسطح = موقعیت میدان تشخیص؛ زاویه عمودی = عمق میدان تشخیص؛ برای تشخیص بهینه، زاویه ماژول مایکروویو را روی ≥45 درجه تنظیم کنید.

بررسی وضعیت

LED پس از روشن شدن چشمک می‌زند (آماده به کار عادی)؛ LED هنگام تشخیص هدف متحرک به طور مداوم روشن می‌شود (تریگر تشخیص).

راهنمای عیب‌یابی

پدیده خطا	علل احتمالی	اقدام اصلاحی
درب باز نمی‌شود و LED روشن نمی‌شود	خاموش بودن سنسور	اتصال سیم‌کشی و اعتبار منبع تغذیه را بررسی کنید
درب به طور مداوم باز و بسته می‌شود	سنسور لرزش/حرکت درب را تشخیص می‌دهد؛ منبع تداخل در محدوده تشخیص	سنسور را محکم ثابت کنید؛ زاویه شیب را افزایش دهید/حساسیت را کاهش دهید؛ منابع تداخل در میدان تشخیص را حذف کنید
فاصله تشخیص خیلی نزدیک است	حساسیت پایین؛ زاویه ماژول مایکروویو<45 درجه؛ سنسور مسدود شده است	پتانسیومتر حساسیت را روی 1/2 یا بالاتر تنظیم کنید؛ زاویه ماژول را روی ≥45 درجه تنظیم کنید؛ اشیاء مسدود کننده را حذف کنید

سناریوهای کاربرد

RD24-4S یک سنسور تشخیص حرکت چند سناریویی با سازگاری بالا است که عمدتاً برای موارد زیر کاربرد دارد:

سیستم‌های درب اتوماتیک: درب‌های کشویی، درب‌های لولایی، درب‌های القایی شیشه‌ای (ساختمان‌های تجاری، مراکز خرید، ساختمان‌های اداری)
امنیت و نظارت: تشخیص امنیت محیطی، القای حرکت انسان در داخل (مسکونی، کارخانه، انبار)
اتوماسیون صنعتی: تشخیص حرکت تسمه نقاله، القای شروع/توقف تجهیزات (خطوط تولید سبک صنعتی)
ساختمان هوشمند: القای نور هوشمند، القای تهویه مطبوع (مناطق عمومی مانند راهروها و آسانسورها)

فناوری‌های اصلی

سنسور رادار داپلر مایکروویو سنسور رادار 24.125 گیگاهرتز دستگاه تشخیص حرکت درب اتوماتیک سنسور تشخیص میدان گسترده سنسور حرکت IP54
