24حسگر درب شیشه ای.125GHz با قدرت کم ≤2W و ضد تداخل برای سیستم های درب خودکار

نام تجاری:	JUTAI
شماره مدل:	RD24-4
مقدار تولیدی:	100
قیمت:	4-6 USD according to order quantity
جزئیات بسته بندی:	کارتن
شرایط پرداخت:	T/T، پی پال، آلی‌پی، وسترن یونیون

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

شنژن چین

گواهی:

قابلیت ارائه:

5000 عدد در ماه

برجسته کردن:

سنسور درب شیشه ای 24.125 گیگاهرتز,سنسور حرکت مایکروویو با قدرت کم,سنسور درب اتوماتیک ضد تداخل

low power microwave motion sensor

anti-interference automatic door sensor

توضیحات محصول

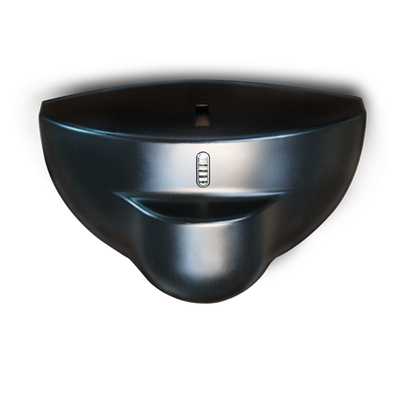

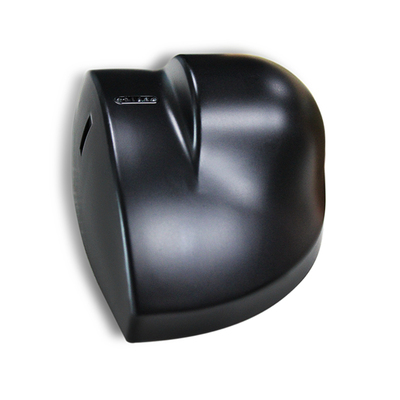

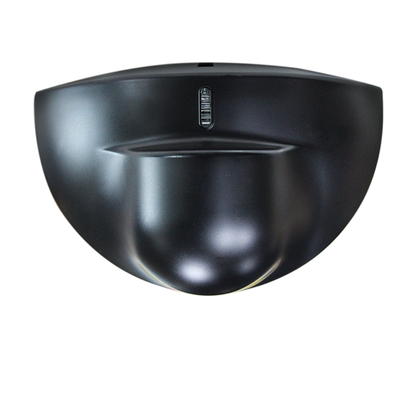

سنسور درب شیشه‌ای 24.125 گیگاهرتز با توان کم ≤2 وات و ضد تداخل برای سیستم‌های درب اتوماتیک

سنسور درب شیشه‌ای کشویی تجاری RD24-4S یک راه‌حل تشخیص حرکت سفارشی برای سیستم‌های درب شیشه‌ای کشویی تجاری است که دارای حفاظت ضد گرد و غبار IP54 و عملکرد نگهداری سیگنال 1.5 ثانیه‌ای برای کنترل دسترسی روان و پاسخگو در فضاهای تجاری پرتردد مانند مراکز خرید، ساختمان‌های اداری و فروشگاه‌های خرده‌فروشی است. این سنسور با فناوری حرفه‌ای داپلر مایکروویو ساخته شده است و برای نیازهای منحصر به فرد تشخیص حرکت درب‌های شیشه‌ای کشویی بهینه شده است و تشخیص دقیق حرکت انسان را در حالی که از فعال‌سازی‌های کاذب ناشی از لرزش درب کشویی یا تداخل محیطی جلوگیری می‌کند، ارائه می‌دهد - ایده‌آل برای ورودی‌های تجاری شلوغ که عملکرد قابل اعتماد ضروری است. درجه حفاظت ضد گرد و غبار IP54 آن، اجزای داخلی را از تجمع گرد و غبار و پاشش‌های جزئی محافظت می‌کند و عملکرد مداوم را در مناطق با تردد بالا و استفاده مکرر از درب تضمین می‌کند، و محفظه ABS مقاوم در برابر سایش و پارگی روزمره تجاری برای دوام طولانی مدت مقاومت می‌کند.

عملکرد نگهداری سیگنال 1.5 ثانیه‌ای یک طراحی کلیدی درجه تجاری است که سیگنال تشخیص را به مدت 1.5 ثانیه حفظ می‌کند تا اطمینان حاصل شود که درب شیشه‌ای کشویی به اندازه کافی باز می‌ماند تا عبور ایمن و بدون عجله، حتی برای چندین نفر یا کسانی که کالا حمل می‌کنند، امکان‌پذیر باشد - حذف درب‌های بسته شونده ناگهانی و بهبود تجربه کاربر. RD24-4S با اندازه جمع و جور (120 میلی‌متر × 80 میلی‌متر × 50 میلی‌متر) و سبک وزن، به طور نامحسوسی روی قاب درب‌های شیشه‌ای کشویی یا دیوارهای اطراف نصب می‌شود بدون اینکه زیبایی مدرن ورودی‌های شیشه‌ای تجاری را مختل کند، و کابل از پیش سیم‌کشی شده 2.2 متری سیم‌کشی سریع را با سیستم‌های کنترل درب استاندارد ساده می‌کند. سازگار با ولتاژ گسترده 12-24 ولت AC/DC، به طور یکپارچه در تنظیمات برق ساختمان‌های تجاری موجود ادغام می‌شود، با یک نشانگر وضعیت LED واضح برای نصب و عیب‌یابی آسان. این سنسور کالیبراسیون خاص درب شیشه‌ای کشویی تجاری، قابلیت اطمینان ضد گرد و غبار IP54 و عملکرد عملی نگهداری سیگنال را ترکیب می‌کند و آن را به انتخابی ایده‌آل برای تشخیص حرکت پلاگین و بازی برای کنترل دسترسی درب شیشه‌ای کشویی تجاری تبدیل می‌کند.

نکات برجسته محصول

فرکانس مایکروویو اصلی 24.125 گیگاهرتز برای تشخیص حرکت پایدار (≥5 سانتی‌متر بر ثانیه)
میدان تشخیص گسترده: 4 متر (عرض) * 2 متر (عمق) در ارتفاع نصب 2.2 متر
تنظیم زاویه انعطاف‌پذیر: 0 تا 90 درجه عمودی / -30 تا +30 درجه جانبی
منبع تغذیه ولتاژ گسترده: 12-24 ولت AC/DC با مصرف برق کم (≤2 وات)
حفاظت IP54 و دمای کار -20 تا +55 درجه سانتی‌گراد برای استفاده نیمه بسته داخلی/خارجی
نصب و تنظیم آسان با اندازه جمع و جور، پتانسیومتر حساسیت و اعلان وضعیت LED واضح
خروجی قابل اعتماد: نگهداری سیگنال 1.5 ثانیه، حداکثر ولتاژ تماس 42 ولت AC/DC، جریان مقاومتی 1 آمپر

مشخصات فنی

پارامتر	مشخصات
تکنولوژی	رادار داپلر مایکروویو
فرکانس فرستنده	24.125 گیگاهرتز
توان تابشی فرستنده	<20 dBm EIRP
چگالی توان فرستنده	≤5mW/cm
حداکثر ارتفاع نصب	3 متر
زوایای شیب	0 تا 90 درجه عمودی؛ -30 تا +30 درجه جانبی
میدان تشخیص (نصب 2.2 متر)	4 متر (عرض) * 2 متر (عمق)
حالت تشخیص	تشخیص حرکت
حداقل سرعت قابل تشخیص	5 سانتی‌متر بر ثانیه (محور سنسور)
ولتاژ تغذیه	12-24 ولت AC ±10٪؛ 12-24 ولت DC +30٪ / -10٪
فرکانس برق شهر	50-60 هرتز
مصرف برق	≤2 وات (VA)
حالت خروجی	خروجی سوئیچ تیوب
زمان خروجی سیگنال	نگهداری 1.5 ثانیه
حداکثر ولتاژ تماس	42 ولت AC/DC
حداکثر جریان تماس	1 آمپر (مقاومتی)
حداکثر توان سوئیچینگ	30 وات (DC) / 60 ولت آمپر (AC)
محدوده دمای کاری	-20 تا +55 درجه سانتی‌گراد
درجه حفاظت	IP54
انطباق با استانداردها	R&TTE 1999/5/EC؛ EMC 89/336/EEC
جنس	ABS
رنگ بدنه	مشکی/نقره‌ای
ابعاد (عرضارتفاععمق)	120 میلی‌متر * 80 میلی‌متر * 50 میلی‌متر
وزن خالص	0.215 کیلوگرم

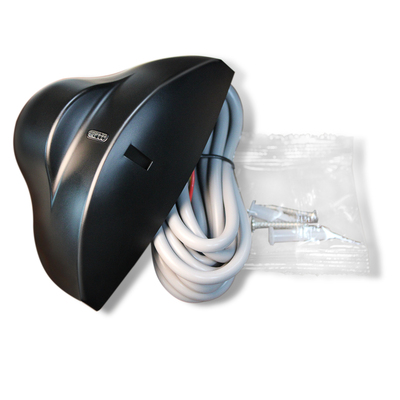

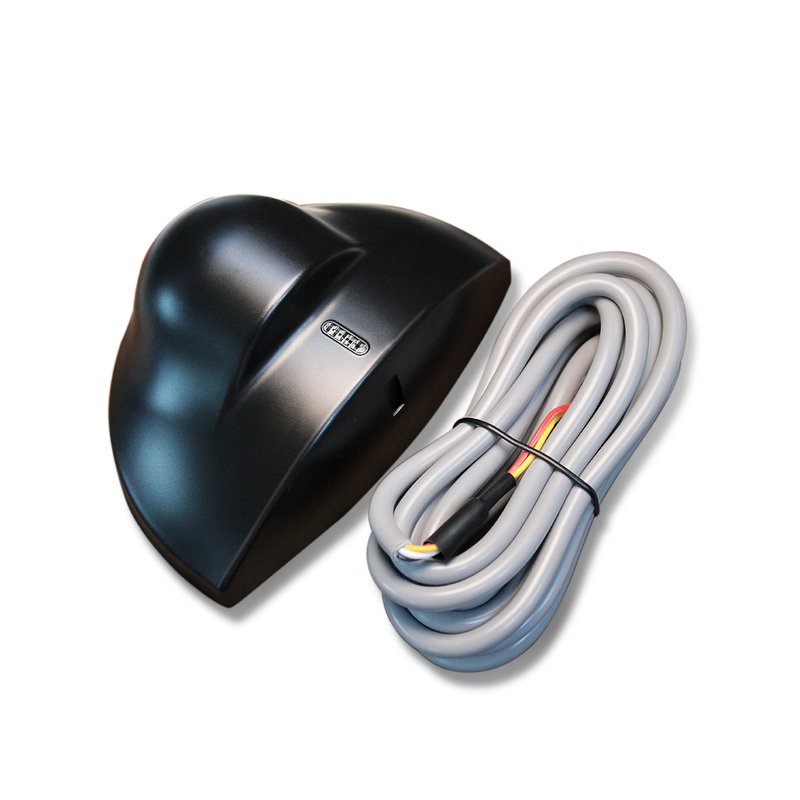

طول کابل	2.2 متر

راهنمای نصب و تنظیم

عملکرد سنسور به شدت به نصب و تنظیم صحیح آن بستگی دارد. عملکرد ساده بدون نیاز به ابزار حرفه‌ای:

الزامات نصب

از موقعیت‌های لرزان، نزدیکی لامپ‌های نئون و انسداد سنسور خودداری کنید؛ در حین نصب به قطعات الکترونیکی داخلی دست نزنید.

تنظیم حساسیت

پتانسیومتر حساسیت را به آرامی و آهسته بچرخانید؛ مقدار حساسیت اندازه میدان تشخیص را تعیین می‌کند (برای فاصله تشخیص کوتاه، روی 1/2 یا بالاتر تنظیم کنید).

تنظیم زاویه

زاویه جانبی آنتن صفحه = موقعیت میدان تشخیص؛ زاویه عمودی = عمق میدان تشخیص؛ زاویه ماژول مایکروویو را برای تشخیص بهینه روی ≥45 درجه تنظیم کنید.

بررسی وضعیت

LED پس از روشن شدن چشمک می‌زند (آماده به کار عادی)؛ LED هنگام تشخیص هدف متحرک به طور مداوم روشن می‌شود (فعال‌سازی تشخیص).

راهنمای عیب‌یابی

پدیده خطا	علل احتمالی	اقدام اصلاحی
درب باز نمی‌شود و LED روشن نمی‌شود	خاموش بودن سنسور	اتصال سیم‌کشی و اعتبار منبع تغذیه را بررسی کنید
درب به طور مداوم باز و بسته می‌شود	سنسور لرزش/حرکت درب را تشخیص می‌دهد؛ منبع تداخل در محدوده تشخیص	سنسور را محکم ثابت کنید؛ زاویه شیب را افزایش دهید/حساسیت را کاهش دهید؛ منابع تداخل را در میدان تشخیص حذف کنید
فاصله تشخیص خیلی نزدیک است	حساسیت کم؛ زاویه ماژول مایکروویو<45 درجه؛ سنسور مسدود شده است	پتانسیومتر حساسیت را روی 1/2 یا بالاتر تنظیم کنید؛ زاویه ماژول را روی ≥45 درجه تنظیم کنید؛ اشیاء مسدود کننده را حذف کنید

سناریوهای کاربرد

RD24-4S یک سنسور تشخیص حرکت چند سناریو با سازگاری بالا است که عمدتاً برای موارد زیر کاربرد دارد:

سیستم‌های درب اتوماتیک: درب‌های کشویی، درب‌های لولایی، درب‌های القایی شیشه‌ای (ساختمان‌های تجاری، مراکز خرید، ساختمان‌های اداری)
امنیت و نظارت: تشخیص امنیت محیطی، القای حرکت انسان در داخل (مسکونی، کارخانه، انبار)
اتوماسیون صنعتی: تشخیص حرکت تسمه نقاله، القای شروع/توقف تجهیزات (خطوط تولید صنعتی سبک)
ساختمان هوشمند: القای نور هوشمند، القای تهویه مطبوع (مناطق عمومی مانند راهروها و آسانسورها)

فناوری‌های اصلی

سنسور رادار داپلر مایکروویو سنسور رادار 24.125 گیگاهرتز سنسور تشخیص حرکت درب اتوماتیک سنسور تشخیص میدان گسترده سنسور حرکت IP54
