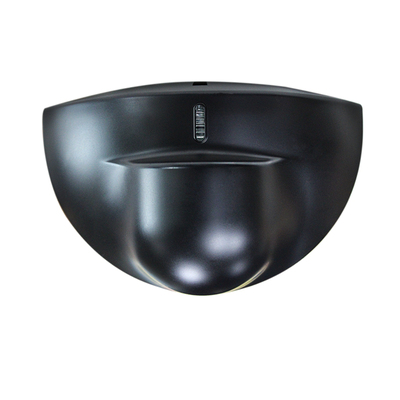

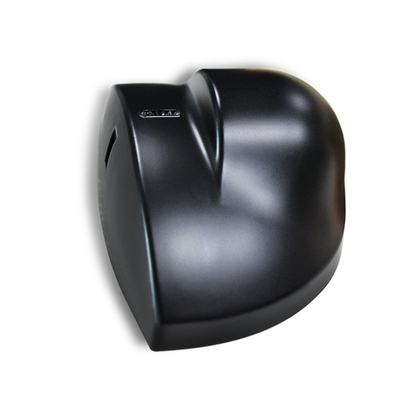

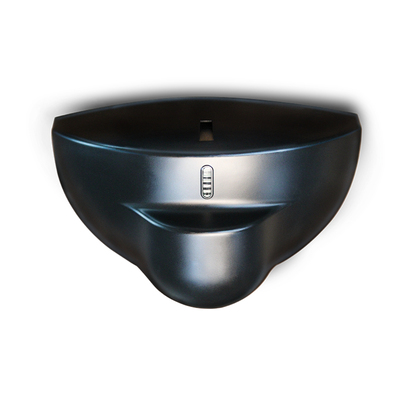

24حسگر رادار مایکروویو 125GHz با تشخیص گسترده 4m × 2m و ولتاژ گسترده 12-24V برای سیستم های درب خودکار

نام تجاری:	JUTAI
شماره مدل:	RD24-4
مقدار تولیدی:	100
قیمت:	4-6 USD according to order quantity
جزئیات بسته بندی:	کارتن
شرایط پرداخت:	T/T، پی پال، آلی‌پی، وسترن یونیون

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

شنژن چین

گواهی:

قابلیت ارائه:

5000 عدد در ماه

برجسته کردن:

24حسگر رادار مایکروویو.125GHz,سنسور حرکت مایکروویو با تشخیص عریض 4 متر × 2 متر,سنسور درب اتوماتیک ولتاژ 12-24 ولت

4m×2m Wide Detection Microwave Motion Sensor

12-24V Wide Voltage Automatic Door Sensor

توضیحات محصول

سنسور رادار مایکروویو 24.125 گیگاهرتز با تشخیص عریض 4 متر در 2 متر

رادار مایکروویو 24.125 گیگاهرتز ما، قابلیت اطمینان را برای سنسور حرکت درب اتوماتیک و دسترسی تجاری بازتعریف می کند. این سنسور پیشرفته با تجهیز به تشخیص عریض 4 متر در 2 متر و پشتیبانی ولتاژ جهانی 12-24 ولت, از فناوری داپلر مایکروویو برای انتشار سیگنال های 24.125 گیگاهرتز با چگالی توان کنترل شده (کمتر از 5 میلی وات بر سانتی متر مربع) و توان تابشی (کمتر از 20 dBm EIRP)، مطابق با استانداردهای بین المللی R&TTE و EMC برای عملکرد ایمن و بدون تداخل استفاده می کند.

میدان تشخیص بهینه شده، کل منطقه دسترسی اکثر درب های شیشه ای تجاری و کشویی را پوشش می دهد و حرکت انسان را از تمام زوایای ورودی به دقت ثبت می کند. محدوده ولتاژ وسیع 12-24 ولت AC/DC این سنسور را برای کاربردهای تجاری و صنعتی جهانی مناسب می کند.

نکات برجسته محصول

فرکانس اصلی مایکروویو 24.125 گیگاهرتز برای تشخیص حرکت پایدار (بزرگتر یا مساوی 5 سانتی متر بر ثانیه)
میدان تشخیص عریض: 4 متر (عرض) × 2 متر (عمق) در ارتفاع نصب 2.2 متر
تنظیم زاویه انعطاف پذیر: 0 تا 90 درجه عمودی / -30 تا +30 درجه جانبی
منبع تغذیه ولتاژ وسیع: 12-24 ولت AC/DC با مصرف برق کم (کمتر از 2 وات)
حفاظت IP54 و دمای کارکرد -20 تا +55 درجه سانتیگراد برای استفاده نیمه بسته داخلی/خارجی
نصب و تنظیم آسان با اندازه فشرده، پتانسیومتر حساسیت و نشانگر وضعیت LED واضح
خروجی قابل اعتماد: نگهداری سیگنال 1.5 ثانیه، ولتاژ تماس حداکثر 42 ولت AC/DC، جریان مقاومتی 1 آمپر

مشخصات فنی

پارامتر	مشخصات
فناوری	رادار داپلر مایکروویو
فرکانس فرستنده	24.125 گیگاهرتز
توان تابشی فرستنده	کمتر از 20 dBm EIRP
چگالی توان فرستنده	کمتر از 5 میلی وات بر سانتی متر مربع
حداکثر ارتفاع نصب	3 متر
زاویه های شیب	0 تا 90 درجه عمودی؛ -30 تا +30 درجه جانبی
میدان تشخیص (نصب 2.2 متر)	4 متر (عرض) × 2 متر (عمق)
حالت تشخیص	تشخیص حرکت
حداقل سرعت قابل تشخیص	5 سانتی متر بر ثانیه (محور سنسور)
ولتاژ تغذیه	12-24 ولت AC ±10٪؛ 12-24 ولت DC +30٪ / -10٪
فرکانس شبکه	50-60 هرتز
مصرف برق	کمتر از 2 وات (VA)
حالت خروجی	خروجی سوئیچ تیوب
زمان خروجی سیگنال	نگهداری 1.5 ثانیه
حداکثر ولتاژ تماس	42 ولت AC/DC
حداکثر جریان تماس	1 آمپر (مقاومتی)
حداکثر توان سوئیچینگ	30 وات (DC) / 60 ولت آمپر (AC)
محدوده دمای کارکرد	-20 درجه سانتیگراد تا +55 درجه سانتیگراد
درجه حفاظت	IP54
انطباق با استانداردها	R&TTE 1999/5/EC؛ EMC 89/336/EEC
جنس	ABS
رنگ بدنه	مشکی/نقره ای
ابعاد (عرض × ارتفاع × عمق)	120 میلی متر × 80 میلی متر × 50 میلی متر
وزن خالص	0.215 کیلوگرم
طول کابل	2.2 متر

راهنمای نصب و تنظیم

عملکرد سنسور ارتباط نزدیکی با نصب و تنظیم صحیح دارد - عملیات ساده بدون نیاز به ابزار حرفه ای:

الزامات نصب: از موقعیت های لرزان، نزدیکی لامپ های نئون و انسداد سنسور خودداری کنید؛ در حین نصب به قطعات الکترونیکی داخلی دست نزنید.
تنظیم حساسیت: پتانسیومتر حساسیت را به آرامی و آهسته بچرخانید؛ مقدار حساسیت اندازه میدان تشخیص را تعیین می کند.
تنظیم زاویه: زاویه جانبی آنتن صفحه ای = موقعیت میدان تشخیص؛ زاویه عمودی = عمق میدان تشخیص؛ زاویه ماژول مایکروویو را برای تشخیص بهینه بزرگتر یا مساوی 45 درجه تنظیم کنید.
بررسی وضعیت: LED پس از روشن شدن چشمک می زند (آماده به کار عادی)؛ LED هنگام تشخیص هدف متحرک به طور مداوم روشن می شود.

راهنمای عیب یابی

پدیده خطا	علل احتمالی	اقدام اصلاحی
درب باز نمی شود و LED روشن نمی شود	سنسور خاموش است	اتصال سیم کشی و اعتبار منبع تغذیه را بررسی کنید
درب به طور مداوم باز و بسته می شود	سنسور لرزش/حرکت درب را تشخیص می دهد؛ منبع تداخل در محدوده تشخیص	سنسور را محکم ثابت کنید؛ زاویه شیب را افزایش دهید/حساسیت را کاهش دهید؛ منابع تداخل را حذف کنید
فاصله تشخیص خیلی نزدیک است	حساسیت کم؛ زاویه ماژول مایکروویو کمتر از 45 درجه؛ سنسور مسدود شده استپتانسیومتر حساسیت را تنظیم کنید؛ زاویه ماژول را بزرگتر یا مساوی 45 درجه تنظیم کنید؛ اشیاء مسدود کننده را حذف کنید	سناریوهای کاربرد

RD24-4S یک سنسور تشخیص حرکت چند سناریو با سازگاری بالا است که عمدتاً برای موارد زیر کاربرد دارد:

سیستم های درب اتوماتیک:

درب های کشویی، درب های لولایی، درب های القایی شیشه ای (ساختمان های تجاری، مراکز خرید، ساختمان های اداری)امنیت و نظارت:
تشخیص امنیت محیطی، القای حرکت انسان در داخل (مسکونی، کارخانه، انبار)اتوماسیون صنعتی:
تشخیص حرکت تسمه نقاله، القای شروع/توقف تجهیزات (خطوط تولید صنعتی سبک)ساختمان هوشمند:
القای نورپردازی هوشمند، القای تهویه مطبوع (مناطق عمومی مانند راهروها و آسانسورها)فناوری های اصلی

سنسور رادار داپلر مایکروویو، سنسور رادار 24.125 گیگاهرتز، آشکارساز حرکت درب اتوماتیک، سنسور تشخیص میدان عریض، سنسور حرکت IP54
