سنسور رادار داپلر مایکروویو ضد آب IP54 با حساسیت قابل تنظیم و میدان تشخیص وسیع برای تشخیص حرکت درب اتوماتیک

نام تجاری:	JUTAI
شماره مدل:	RD24-4
مقدار تولیدی:	100
قیمت:	4-6 USD according to order quantity
جزئیات بسته بندی:	کارتن
شرایط پرداخت:	T/T، پی پال، آلی‌پی، وسترن یونیون

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

شنژن چین

گواهی:

قابلیت ارائه:

5000 عدد در ماه

برجسته کردن:

سنسور رادار داپلر مایکروویو ضد آب IP54,ردیاب حرکت اتوماتیک درب با حساسیت قابل تنظیم,سنسور رادار میدان تشخیص عریض 24.125 گیگاهرتز

Adjustable Sensitivity Automatic Door Motion Detector

Wide Detection Field 24.125GHz Radar Sensor

توضیحات محصول

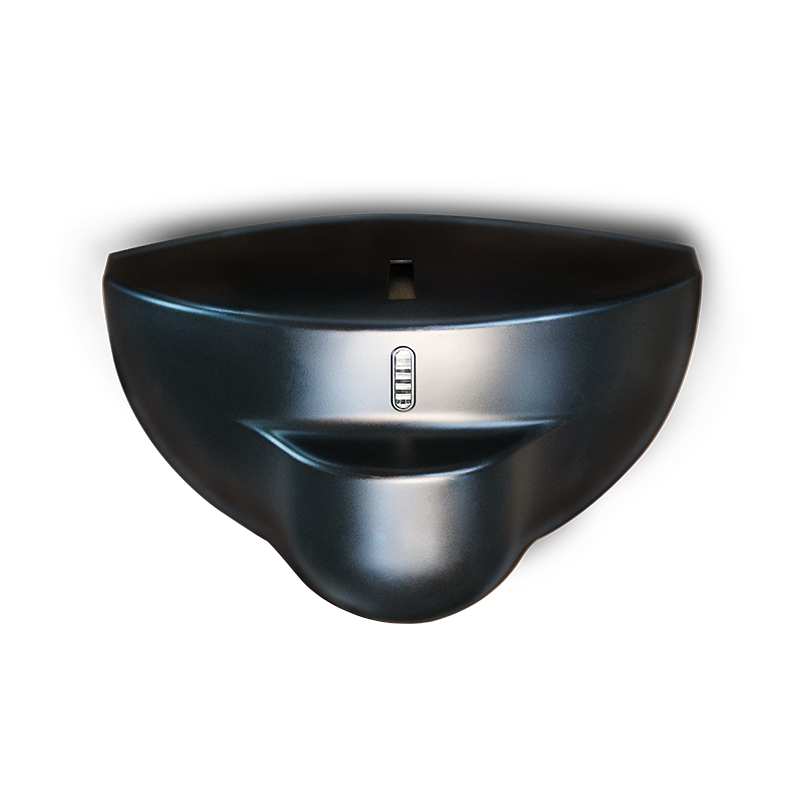

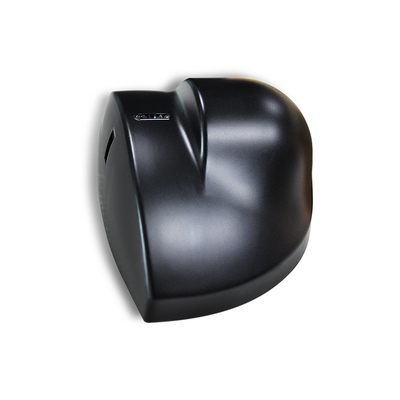

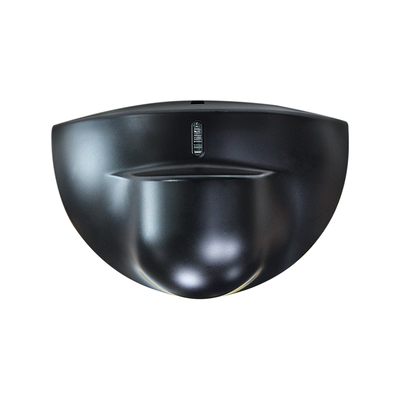

حسگر درب اتوماتیک RD24-4S

سنسور رادار دوپلر مایکروویو با عملکرد بالا با درجه IP54 ضد آب و حساسیت قابل تنظیم برای کاربردهای تشخیص حرکتی حرفه ای.

تکنولوژی های اصلی:حسگر رادار دوپلر مایکروویو، حسگر رادار 24.125GHz، حسگر حرکت درب اتوماتیک، حسگر تشخیص میدان گسترده، حسگر حرکت IP54

نکات برجسته محصول

24فرکانس مایکروویو جریان اصلی.125GHz برای تشخیص حرکت پایدار (≥5cm/s)
میدان تشخیص گسترده: 4m ((W) × 2m ((D) در ارتفاع نصب 2.2m
تنظیم زاویه انعطاف پذیر: 0°~90° عمودی / -30°~+30° شیب جانبی
منبع ولتاژ بزرگ: 12-24V AC/DC با مصرف انرژی کم (≤2W)
حفاظت IP54 و دمای کاری -20°C~+55°C برای استفاده نیمه بسته در فضای داخلی/خارجی
نصب و تنظیم آسان با اندازه فشرده، پتانسیومتر حساسیت و پیام وضعیت روشن LED
خروجی قابل اعتماد: 1.5s نگه داشتن سیگنال، 42V AC/DC ولتاژ تماس حداکثر، جریان مقاومت 1A

خلاصه ی محصول

RD24-4S یک سنسور رادار دوپلر مایکروویو با کارایی بالا است که برای سناریوهای تشخیص حرکتی حرفه ای طراحی شده است از جمله ورود اتوماتیک درب، نظارت امنیتی،و اتوماسیون صنعتیاز تکنولوژی مایکروویو 24.125GHz استفاده می کند و دارای یک آنتن میدان گسترده برای گرفتن دقیق اهداف در حال حرکت (حداقل سرعت 5 سانتی متر در ثانیه) بدون نقاط کور است.موقعیت و عمق را می توان به طور انعطاف پذیر از طریق زاویه شیب و پتانسیومتر حساسیت تنظیم کرد.

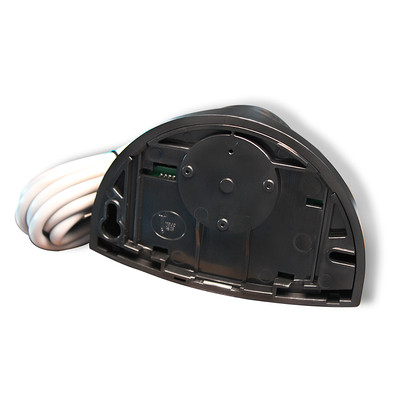

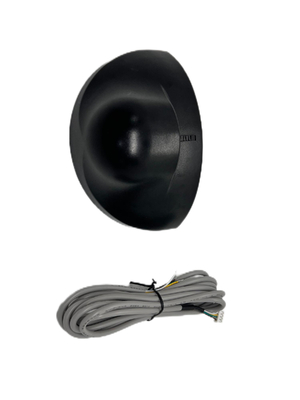

با یک هاسینگ ABS فشرده (سیاه / نقره ای) ، طراحی سبک (0.215 کیلوگرم) و کابل 2.2 متری که از قبل سیم کشی شده است، سنسور آسان برای نصب و سیم کشی است (کانکتور JST + رابط COM / NO رله).این پشتیبانی 12-24V AC/DC ولتاژ گسترده تامین، مطابق با استانداردهای مقاومت در برابر گرد و غبار و آب IP54 است و در دمای -20 ° C تا + 55 ° C به طور قابل اعتماد کار می کند، که آن را برای محیط های مختلف تجاری و صنعتی مناسب می کند.شاخص LED داخلی بازخورد حالت کار را به صورت بصری فراهم می کند، و محصول مطابق با استانداردهای بین المللی R&TTE 1999/5/EC و EMC 89/336/EEC است.

مشخصات فنی

پارامتر	مشخصات
تکنولوژی	رادار دوپلر مایکروویو
فرکانس فرستنده	24.125 گيگاهرتز
قدرت تابش شده فرستنده	EIRP <20 dBm
چگالی قدرت فرستنده	≤5mW/cm
حداکثر ارتفاع نصب	3 متر
زاویه های شیب	0°~90° عمودی؛ -30°~+30° جانبی
میدان شناسایی (تعویض ۲٫۲ متری)	4m ((W) × 2m ((D)
حالت تشخیص	تشخیص حرکت
حداقل سرعت قابل تشخیص	5cm/s (محور حسگر)
ولتاژ تغذیه	12-24V AC ±10%؛ 12-24V DC +30% / -10%
فرکانس اصلی	50-60 هرتز
مصرف برق	≤2W ((VA)
حالت خروجی	خروجی لوله سوئیچ
زمان خروجی سیگنال	1.5s نگهش دار
حداکثر ولتاژ تماس	42 ولت AC/DC
حداکثر جریان تماس	1A (مقاومت)
حداکثر قدرت سوئیچ	30W ((DC) / 60VA ((AC)
محدوده دمای کاری	-20°C ~ +55°C
درجه حفاظت	IP54
انطباق با استاندارد	R&TTE 1999/5/EC؛ EMC 89/336/EEC
مواد	ABS
رنگ محفظه	سیاه / نقره ای
ابعاد (W × H × D)	120mm × 80mm × 50mm
وزن خالص	0. 215 کيلوگرم
طول کابل	2.2 متر

راهنمای نصب و تنظیم

عملکرد سنسور با نصب و تنظیم صحیح ارتباط نزدیکی دارد

الزامات نصب:از موقعیت های ارتعاش، نزدیکی لامپ نیون و انسداد سنسور اجتناب کنید؛ در طول نصب به قطعات الکترونیکی داخلی دست نزنید.
تنظیم حساسیت:پتانسیومتر حساسیت را به آرامی و آهسته چرخش دهید؛ مقدار حساسیت اندازه میدان تشخیص را تعیین می کند (برای فاصله تشخیص کوتاه به 1/2 یا بالاتر تنظیم کنید).
تنظیم زاویه:زاویه جانبی آنتن مسطح = موقعیت میدان تشخیصی؛ زاویه عمودی = عمق میدان تشخیصی؛ زاویه ماژول مایکروویو را برای تشخیص بهینه به ≥45° تنظیم کنید.
چک وضعیت:چراغ LED پس از روشن شدن (استند بادی عادی) ، در صورت تشخیص یک هدف در حال حرکت به طور مداوم روشن می شود (شامل تشخیص).

راهنمای رفع مشکل

راه حل های سریع برای مسائل عملیاتی مشترک:

پدیده تقصیر	علل احتمالی	اقدامات اصلاحی
درب باز نمیشه و چراغ LED روشن نمیشه	قدرت سنسور خاموش	اعتبار اتصال سیم کشی و منبع برق را بررسی کنید
درب به طور مداوم باز می شود / بسته می شود	سنسور لرزش/حرکت درب را تشخیص می دهد؛ منبع تداخل در محدوده تشخیص	حسگر را محکم ثابت کنید؛ زاویه شیب را افزایش دهید / حساسیت را کاهش دهید؛ منابع تداخل را در میدان تشخیص حذف کنید
فاصله ی تشخیص خیلی نزدیکه	حساسیت پایین؛ زاویه ماژول مایکروویو <45°؛ سنسور مسدود است	پتانسیومتر حساسیت را به 1/2 یا بالاتر تنظیم کنید؛ زاویه ماژول را به ≥45° تنظیم کنید؛ اجسام محاصره کننده را حذف کنید

سناریوهای کاربرد

RD24-4S یک سنسور تشخیص حرکت چند سناریو با سازگاری بالا است که عمدتاً برای:

سیستم های درب اتوماتیک:درب های کشویی، درب های سوئیچ، درب های شیشه ای (بناهای تجاری، مراکز خرید، ساختمان های اداری)
امنیت و نظارت:شناسایی امنیت محیط، تحریک حرکات انسان در محیط داخلی (سکان، کارخانه، انبار)
اتوماسیون صنعتی:تشخیص حرکت کمربند حمل و نقل، تحریک شروع / توقف تجهیزات (خط تولید صنعت سبک)
ساختمان هوشمند:روشنایی هوشمند و تهویه مطبوع (مناطق عمومی مانند راهرو و آسانسور)

برچسب ها:

حسگر حرکتی با حساسیت بالا,سنسورهای درب اتوماتیک,دتکتور حرکتی مایکروویو

سنسور رادار داپلر مایکروویو ضد آب IP54,ردیاب حرکت اتوماتیک درب با حساسیت قابل تنظیم,سنسور رادار میدان تشخیص عریض 24.125 گیگاهرتز
