دستگاه شناسایی حلقه خودرو
>
برد درایور نمایشگر LED NED200 با نمایشگر دوگانه کد QR (مسافت طولانی/کوتاه)، پخش صوتی و ارتقاء از راه دور IAP برای مجتمع‌های تجاری و مناطق دیدنی

برد درایور نمایشگر LED NED200 با نمایشگر دوگانه کد QR (مسافت طولانی/کوتاه)، پخش صوتی و ارتقاء از راه دور IAP برای مجتمع‌های تجاری و مناطق دیدنی

نام تجاری: JUTAI
شماره مدل: NED 200
مقدار تولیدی: پشتیبانی از 1-10 عدد برای نمونه
قیمت: قابل مذاکره
جزئیات بسته بندی: 1 مجموعه 1 کارتون
شرایط پرداخت: T/T، Western Union، Paypal، Alipay
اطلاعات دقیق
محل منبع:
شنژن چین
گواهی:
CE
رابط ارتباطی::
TCP/IP، RS232، RS485، TTL، Wiegand 26/34
ولتاژ کاری::
DC12V
جریان عملیاتی::
حداکثر 2A
دمای عملیاتی::
-40 ~ 85 ℃
ابعاد کلی::
115mm (L) * 85mm (W) * 15mm (H)
فاصله سوراخ نصب::
105mm (L) * 75mm (W)
رابط IO::
ورودی 2IO، خروجی IO 2OC، خروجی IO 2 رله
رابط صفحه نمایش::
HUB75، HUB08
خروجی تقویت کننده برق::
1 پورت، 4Ω 8 وات
پروتکل های پشتیبانی شده::
RS485، TCP، MQTT
قابلیت ارائه:
2000 مجموعه در هر ماه
برجسته کردن:

برد درایور نمایشگر LED با کد QR,برد درایور نمایشگر دوگانه کد QR,درایور LED با ارتقاء از راه دور IAP

,

dual QR code display driver board

,

remote IAP upgrade LED driver

توضیحات محصول

NED200 برد درایو LED درجه صنعتی، هسته کنترل صفحه نمایش هوشمند LED با پروتکل چندگانه RS485/Ethernet/MQTT برای پارکینگ و اتوماسیون کارخانه



NED200 LED Industrial-Grade Drive Board به عنوان اصلی ترین دستگاه کنترل هوشمند برای صفحه نمایش LED استفاده می شود.اتصال یکپارچه سیستم های مدیریت سطح بالا با ترمینال های نمایش LED برای تحقق نمایش محتوای پایدار، کنترل تعاملی و اتصال چند دستگاه طراحی شده برای سناریوهای صنعتی، این برد درایو سه پروتکل ارتباطی اصلی RS485، اترنت و MQTT را ادغام می کند،امکان اتصال انعطاف پذیر با سیستم های مختلف مدیریت پارکینگ، تجهیزات اتوماسیون کارخانه و سایر سیستم عامل های کنترل صنعتی بدون تغییر معماری سخت افزاری موجود.این پشتیبانی می کند تا 80 بایت در هر خط و بیش از 100 زبان در سراسر جهان، به طور کامل نیازهای نمایش متن پارکینگ ها (مانند شماره پارکینگ، هزینه پارکینگ) و کارخانه ها (مانند برنامه تولید، وضعیت تجهیزات) را برآورده می کند.در حالی که تحقق نمایش زمان واقعی زمان پوشش با به روز رسانی خودکار.

با قابلیت اطمینان درجه صنعتی، NED200 LED Drive Board با اتصال معکوس، در طیف گسترده ای از دمای -40 °C ~ 85 °C به طور پایدار کار می کند.حفاظت از ESD / پالس و جریان بیش از حد برای سازگاری با محیط های بیرونی و صنعتی خشناین سیستم شامل کنترل پخش صوتی، ارتباط رله و عملکرد خواندن وضعیت IO است که اجازه می دهد کنترل یک توقف از نمایشگرهای LED و دستگاه های محیطی برای پارکینگ،می تواند موانع را به هم وصل کند تا به طور خودکار "پرداخت کد اسکن - باز کردن موانع - درخواست صوتی" را تحقق بخشدبرای کارخانه ها می تواند ناهنجاری های تجهیزات را تشخیص دهد و هشدار صوتی در زمان واقعی و قطع برق رله را برای جلوگیری از گسترش خطا ایجاد کند.مرورگر یا پلت فرم ابری، NED200 تضمین می کند که پس از نگهداری راحت باشد، به شرکت ها کمک می کند تا هزینه های عملیاتی را در محل کاهش دهند و کارایی مدیریت را بهبود بخشند.

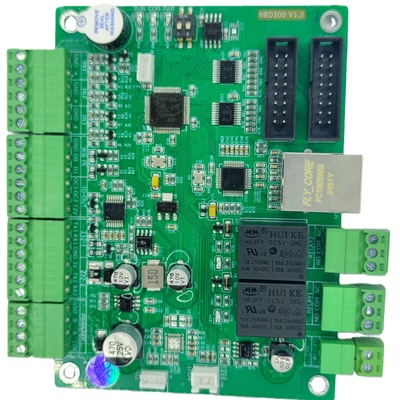

برد درایور نمایشگر LED NED200 با نمایشگر دوگانه کد QR (مسافت طولانی/کوتاه)، پخش صوتی و ارتقاء از راه دور IAP برای مجتمع‌های تجاری و مناطق دیدنی 0


مزیت های اصلی
* ارتباطات چند پروتکل: پشتیبانی از RS485، اترنت و MQTT سه روش ارتباطی اصلی، آسان برای اتصال به سیستم های مدیریت مختلف
* کنترل مستقل 4 خط: نمایش مستقل صفحه نمایش LED 4 خط، حداکثر 80 بایت یک خط، پشتیبانی از نمایش چند زبان (100+ زبان در سراسر جهان)
* حالت های نمایش کد QR دوگانه: کد QR تمام صفحه (اسکن از فاصله طولانی 2-5 متر) و کد QR 3 خط (0.5-2 متر اسکن از فاصله کوتاه) برای نیازهای سناریوی مختلف
* توابع تعاملی یکپارچه: کنترل پخش صوتی، پیوند رله و خواندن وضعیت IO را یکپارچه کنید، کنترل یک نقطه نمایش LED و دستگاه های محیطی را تحقق بخشید
* قابلیت اطمینان درجه صنعتی: -40 °C ~ 85 °C دمای کار گسترده، با اتصال معکوس، ESD / پالس و حفاظت از جریان بیش از حد، مناسب برای محیط های بیرونی / صنعتی خشن
* گسترش و ارتقاء انعطاف پذیر: پشتیبانی از ارتقاء IAP از راه دور (TCP / مرورگر / ابر) ، ذخیره سازی صوتی 8MB (حداکثر 256 فایل) ، و می تواند موانع ، سنسورها ، تجهیزات صوتی و غیره را پیوند دهد.
* نمایش زمان واقعی: پشتیبانی از نمایش فرمت پوشش زمان سفارشی، به روز رسانی خودکار در زمان واقعی بدون عملیات دستی

پارامترهای کلیدی فنی
پارامترهای اصلی الکتریکی و فیزیکی
* ولتاژ کار: DC12V (با محافظت از اتصال معکوس)
* جریان کار: 2A MAX
* دمای کار: -40 °C ~ 85 °C (رطوبت نسبی < 80٪، بدون تهویه)
* ابعاد کلی: 115mm (طول) * 85mm (عرض) * 15mm (ارتفاع)
* فاصله سوراخ نصب: 105mm (طول) * 75mm (عرض)
* تبدیل قدرت داخلی: مدار 12V به 5V، حداکثر 1.2A خروجی جریان مداوم برای دستگاه های خارجی

پیکربندی رابط کاربری غنی
* رابط Ethernet (TCP/IP): 1 پورت، 10/100M سازگار، با انزوا
* رابط RS232: 2 پورت، عملکرد مستقل، تنظیم 4800-115200bps، حفاظت ESD / پالس
* رابط RS485: 1 پورت، تنظیم 4800-115200bps، حفاظت ESD / پالس
* رابط TTL: 1 پورت، 4800-115200bps، سطح 3.3V
* رابط ویگاند: 1 پورت، ویگاند 26/34 سازگار
* ورودی IO: 2 کانال، غیر منزوی، محدوده سیگنال 0-5V
* خروجی IO: 2OC غیر منزوی (حداکثر 12V / 0.2A) + 2 ریلی منزوی (250VAC 10A / 30VDC 10A)
* خروجی تقویت کننده قدرت: 1 پورت، 4Ω 8W

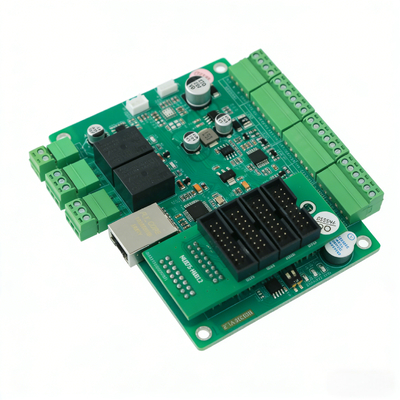

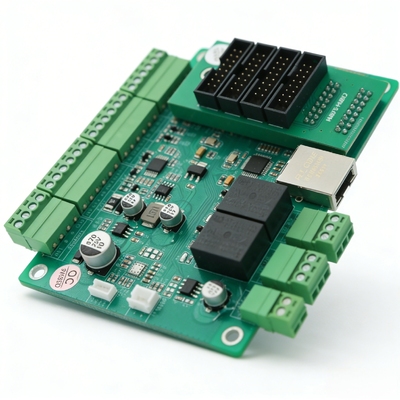

* رابط صفحه نمایش LED: 1HUB75 + 1HUB08 (افزایش خارجی برای 4*HUB12)

پارامترهای کاربردی

* پروتکل های پشتیبانی شده: RS485 (9600 نرخ باد) ، TCP (پورت 8008) ، MQTT
* ظرفیت نمایش: کنترل مستقل 4 خط، تک خط حداکثر 80 بایت
* نمایش کد QR: صفحه نمایش کامل (حداکثر 52 کاراکتر) / 3 خط (حداکثر 77 کاراکتر) ، رنگ سفید
* پخش صوتی: حداکثر 32 شناسه صوتی در هر فرمان، حالت پخش دنباله دار / فوری، ذخیره سازی 8MB (250+ فایل)
* ارتقاء از راه دور: پشتیبانی از ارتقاء TCP / مرورگر / ابر IAP
* شناسه منحصر به فرد: شناسه منحصر به فرد جهانی برای شناسایی دستگاه و کنترل دسترسی
* رمزگذاری های پشتیبانی شده: GBK، UTF8، یونیکد (اختیاری، تنها پشتیبانی واحد)

توابع اصلی

1صفحه نمایش LED مستقل چند خطی

* 4-خط کنترل مستقل، هر خط می تواند محتوای نمایش منحصر به فرد تنظیم
* پشتیبانی از 100+ زبان، سازگار با چینی، انگلیسی، اعداد و دیگر زبان های ملی
* نمایش زمان واقعی، فرمت زمان سفارشی (سال/ماه/روز/ساعت/دقیقه/ ثانیه) ، به روزرسانی خودکار
* حداکثر 80 بایت در هر خط، تمام نیازهای نمایش اطلاعات متنی از سناریوهای مختلف را برآورده می کند

2نمایشگر تعاملی کد QR دوگانه

* کد QR صفحه نمایش کامل: برای اسکن 2-5m فاصله طولانی، حداکثر 52 کاراکتر، محتوای اضافی را به طور خودکار کوتاه کنید
* کد QR سه خطی: برای اسکن فاصله 0.5-2m، خط چهارم برای توصیف متن، حداکثر 77 کاراکتر
* رنگ کد QR سفید ثابت، محتوای اصلی را به صورت خودکار پاک کنید، پس از خروج از حالت کد QR از طریق دستور بازگردید
* انجام پرداخت کد اسکن، ناوبری کد اسکن، ثبت کد اسکن و سایر عملیات تعاملی

3کنترل پخش صوتی

* کنترل صفحه صدا برای پخش فایل های صوتی پیش تنظیم شده (8MB ذخیره سازی، حداکثر 256 فایل)
* دو حالت پخش: پخش دنباله ای (انتظار پایان قبلی) / پخش فوری (قطع صدا فعلی)
* حداکثر 32 شناسه صدا در هر فرمان، پشتیبانی از بروزرسانی فایل های صوتی در محل از طریق ابزارهای خاص
* پیوند با رویدادهای خارجی (IO trigger، کد اسکن، و غیره) برای تحقق پخش صوتی خودکار

4. پيوند حاشيه اي و شناسايي IO

* کنترل رله: خروجی جدا شده رله 2 کانال، زمان بسته شدن پشتیبانی (0.1s واحد) ، موانع پیوند، چراغ، منابع برق
* وضعیت IO خواندن: ورودی IO 2 کانال، تشخیص سیگنال تماس خشک (0=غیر معتبر/1=قابل اعتبار) ، حالت سنسور مانیتور / دکمه پرتاب
* ارتباط خودکار: تحقق "تشخیص سیگنال - پخش صدا - عمل رله" اتوماسیون یک توقف، بدون مداخله دستی

5. ارتقاء و مدیریت از راه دور

* پشتیبانی از ارتقاء IAP از طریق ابزار ارتقاء TCP، مرورگر یا پلت فرم ابری
* اضافه کردن توابع جدید در زمان واقعی، بهینه سازی منطق موجود بدون عملیات در محل
* شناسه ی منحصر به فرد جهانی، کنترل دسترسی دستگاه و شناسایی منبع، حفاظت از حقوق مشتری

نمادینسناریوهای کاربرد

1سناریوی پارکینگ

* نمایش 4 خطی: شماره فضای پارکینگ، هزینه پارکینگ، زمان واقعی، یادآوری گرم
* نمایش کد QR در تمام صفحه برای پرداخت کد اسکن، نیازی به پیاده شدن یا صف زدن نیست
* IO ورود / خروج خودرو را تشخیص می دهد، پخش صدا را فعال می کند "به شما خوش آمدید / از آمدن شما تشکر می کنم"
* مانع ارتباط رله، تحقق "پرداخت کد اسکن - مانع باز - تماس صوتی" اتوماسیون

2سناریوی پیچیده تجاری

* نمایش 4 خطی: ناوبری طبقه، ارتقاء نام تجاری، اطلاعیه فعالیت، زمان واقعی
* کد QR 3 خطی برای کد اسکن برای گرفتن نقشه مرکز خرید / کوپن، خط چهارم برای پیام فوری
* پیوند با سیستم مرکز خرید، اطلاعات تبلیغاتی به روزرسانی در زمان واقعی و اطلاعیه فعالیت

3سناریوی پارک/منطقه منظره

* نمایش 4 خط: دستورالعمل های ایمنی، فعالیت موقت، معرفی مکان های منظره ای، زمان واقعی
* کد QR 3 خطی برای اسکن کد برای دریافت مسیر تور، علامت خط 4 "اسکن برای راهنمای دقیق"
* IO جریان پرسنل را تشخیص می دهد، پخش صدا را از راهنمایی های ایمنی و یادآوری های مکان های منظره ای آغاز می کند

4سناریوی کارخانه/کارگاه

* نمایش 4 خط: برنامه تولید، وضعیت تجهیزات، اطلاعیه ایمنی، زمان واقعی
* IO تشخیص ناهنجاری تجهیزات، پخش صدای پرتاب "خطای تجهیزات، لطفا در زمان رسیدگی"
* ارتباط رله قطع منبع برق تجهیزات، جلوگیری از گسترش شکست
* مدیریت هوشمند تولید و هشدار زودهنگام خطا تجهیزات را تحقق بخشید

5سناریوی کنترل دسترسی در جامعه

* نمایش 4 خطی: اطلاعات بازدید کننده، اطلاع رسانی دسترسی، زمان واقعی، نکات امنیتی
* کد QR سه خطی برای ثبت نام بازدید کننده، خط چهارم برای راهنمای ثبت نام
* بعد از ثبت نام موفق، کنترل دسترسی باز را انتقال دهید و صدای "رحبت" را پخش کنید
* مدیریت کنترل دسترسی بدون سرنشین و ردیابی اطلاعات بازدید کننده

بسته بندی و حمل

بسته بندی

* بسته بندی ضد ایستاتیک استاندارد برای صفحه PCB کنترل صنعتی
* محافظت ضدصدمه فوم ساخته شده، از آسیب در طول حمل و نقل جلوگیری می کند
* بسته بندی و برچسب گذاری سفارشی بر اساس الزامات مشتری (OEM / ODM)

حمل و نقل دریایی

* پشتیبانی از اکسپرس بین المللی: DHL، FedEx، UPS، TNT، EMS (3-7 روز کاری)
* پشتیبانی از حمل و نقل هوایی / حمل و نقل دریایی برای سفارشات عمده (15-30 روز کاری، بسته به مقصد)
* ما شماره ردیابی را بلافاصله پس از حمل و نقل ارائه می دهیم، وضعیت لجستیک را در زمان واقعی پیگیری می کنیم
* بسته بندی حرفه ای برای حمل و نقل طولانی مدت، اطمینان از سلامت محصول

خدمات سفارشی سازی

ما یک توقف ارائه می دهیمOEM/ODMخدمات سفارشی سازی برای مشتریان جهانی، از جمله:

* سفارشی سازی عملکرد نرم افزار و سازگاری پروتکل (بر اساس نیازهای سناریو سفارشی سازی)
* سفارشی سازی فایل صوتی و پیش بارگیری (محتوای پخش صوتی سفارشی)
* برچسب گذاری و سفارشی سازی لوگو (نشان و مدل مشتری چاپ)
* تنظیم رابط سخت افزاری (بر اساس نیازهای واقعی اتصال دستگاه)
* سفارشی سازی استودیوی ابر (ارتباط بی نقص با سیستم مدیریت موجود مشتری)

لطفا با ما با نیازهای سفارشی سازی دقیق خود تماس بگیرید، ما راه حل های حرفه ای و نقل قول ارائه می دهیم.

سوالات متداول (FAQ)

س1: NED200 از چه روش های ارتباطی پشتیبانی می کند؟

A: از سه روش ارتباطی اصلی پشتیبانی می کند: RS485، Ethernet (TCP) و MQTT، که می تواند به طور انعطاف پذیر با توجه به سناریوی واقعی انتخاب شود.

سوال2: صفحه ی LED چند زبان را پشتیبانی می کند؟

A: از بیش از 100 زبان در سراسر جهان پشتیبانی می کند، کتابخانه فونت پیش فرض شامل چینی ساده / سنتی، انگلیسی، تایلندی، کره ای، عربی و غیره است و از کدگذاری GBK / UTF8 / UNICODE پشتیبانی می کند.

س3: آیا می توان حالت نمایش کد QR را به طور آزادانه تغییر داد؟

ج: بله، از دو حالت صفحه نمایش کامل و کد QR 3 خط پشتیبانی می کند، محتوای نمایش اصلی را می توان با ارسال دستور پس از خروج از حالت کد QR بازگرداند.

س4: آیا NED200 برای استفاده در فضای باز مناسب است؟

A: بله، این طراحی درجه صنعتی است، با دمای عملیاتی -40 °C ~ 85 °C و چندین عملکرد حفاظت، کاملا مناسب برای محیط های بیرونی خشن است.

س5: آیا از ارتقاء از راه دور پشتیبانی می کند؟

A: بله، از ارتقاء IAP از راه دور از طریق ابزار ارتقاء TCP، مرورگر یا پلت فرم ابری پشتیبانی می کند، که می تواند توابع جدید را اضافه کند و منطق را در زمان واقعی بدون عملیات در محل بهینه کند.

س6: آیا می تواند با دستگاه های محیطی مانند موانع و سنسورها ارتباط برقرار کند؟

A: بله، دارای خروجی رله 2 کانال و ورودی IO 2 کانال است، که می تواند موانع، چراغ ها، سنسورها، دکمه ها و سایر
دستگاه هاي حاشيه اي براي تحقق کنترل اتوماتيك پيوند
