دو کانال حلقه با هشدار خطا. عملیات قابل اعتماد و تداخل ضد صوتی.

در کنترل دسترسی های حیاتی، مدیریت ترافیک و سیستم های اتوماسیون صنعتی، قابلیت اطمینان فقط یک ویژگی نیست بلکه ضروری است. زمان توقف سیستم به معنای اختلال، خطرات احتمالی ایمنی،و افزایش هزینه های عملیاتیدو کاناله ی JUTAI برای کار مستمر و قابل اعتماد طراحی شدهشامل هشدارهای خطای هوشمند و فناوری ضد تداخل قوی برای حفظ سیستم های شما به صورت بدون مشکل و قابل پیش بینی.

تعمیرات پیشگیرانه با هشدارهای یکپارچه خرابی

رفع مشکلات آشکارساز حلقه می تواند وقت گیر و ناامید کننده باشد. آشکارساز دو کانال JUTAI با سیستم هشدار خطای داخلی خود، تعمیر و نگهداری را ساده می کند.قابلیت های تشخیصی یکپارچه، اغلب با LED های بصری روشن نشان داده می شود، بازخورد فوری در مورد وضعیت حلقه های تحرک متصل را فراهم می کند. تکنسین ها می توانند به سرعت مشکلات احتمالی مانند حلقه های کوتاه، مدارهای باز،یا تغییرات قابل توجهی در نفوذ بدون آزمایش گسترده. این ویژگی تشخیصی پیشگیرانه به شدت زمان عیب یابی را کاهش می دهد، زمان توقف سیستم را به حداقل می رساند و امکان نگهداری سریع و هدفمند را فراهم می کند، و اطمینان از عملکرد شما را حفظ می کند.JUTAI شما را با اطلاعات مورد نیاز برای نگهداری موثر توانمند می کند.

عملکرد پایدار بدون دخالت

نصب اغلب شامل حلقه های چندگانه است که در نزدیکی یکدیگر کار می کنند، یا محیط هایی با نویز الکتریکی قابل توجهی، ایجاد پتانسیل برای crosstalk و تداخل.این می تواند منجر به تشخیص های از دست رفته یا محرک های نادرست شود، که قابلیت اطمینان سیستم را به خطر می اندازد. آشکارساز دو کانال JUTAI به طور مستقیم با این چالش با تکنولوژی پیشرفته ضد تداخل های متقابل مقابله می کند.قابلیت هایی مانند فرکانس های عملیاتی تنظیم شده، آشکارساز اجازه می دهد تا نصب کنندگان تنظیمات متمایز را برای هر کانال یا آشکارساز های مجاور انتخاب کنند. این احتمال تداخل را به حداقل می رساند، اطمینان از یکپارچگی سیگنال و تحویل پایدار،تشخیص دقیق خودرو که شما می توانید به طور مداوم به آن اعتماد کنید، حتی در محیط های پیچیده یا سر و صدای الکتریکی.

طراحی شده برای عملکرد قابل اعتماد و طولانی مدت

قابلیت اطمینان چیزی فراتر از ویژگی های فردی است؛ این در طراحی هسته ای جاسازی شده است.JUTAI مزایای هشدارهای خطا و فناوری ضد تداخل را با مهندسی قوی و قطعات با کیفیت بالا ترکیب می کنداین تعهد تضمین می کند که دو کانال لوپ دتکتور عملکرد ثابت و قابل اعتماد را سال به سال در شرایط عملیاتی سخت ارائه می دهد.از دسترسی به دروازه های امن تا تقاطع های پیچیده ترافیک، شما می توانید به آشکارسازان JUTAI اعتماد کنید تا عملکرد قابل اعتماد لازم برای ادغام بی نقص و عملکرد پایدار در سیستم های حیاتی شما را ارائه دهند.

قابلیت اطمینان را انتخاب کنید، زمان توقف را به حداقل برسانید

سرمایه گذاری در اطمینان عملیاتی با یک آشکارساز حلقه طراحی شده برای ثبات.دو کانال JUTAI Loop Detector با هشدارهای خطای و فن آوری ضد تداخل آرامش ذهن را با کاهش زمان توقف فراهم می کند، نگهداری آسان تر و عملکرد ثابت و قابل اطمینان.

ویژگی

• 115 تا 2000 μh محدوده تشخیص
  • آشکارساز حلقه از طیف گسترده ای از تشخیص از 15 μH تا 2000 μH پشتیبانی می کند و دارای اندازه های مختلف حلقه و پیکربندی برای کاربرد متنوع در سناریوهای تشخیص ترافیک مختلف است.
  • طیف گسترده ای از تشخیص اجازه می دهد تا دستگاه تشخیص حلقه ما را به تشخیص انواع وسایل نقلیه، موتورسیکلت، اتومبیل، کامیون فوق العاده طولانی، اتوبوس و غیره

• 2. طرف فشرده
  • محفظه فشرده و به خوبی طراحی شده، تمام الزامات صنعت را برای ویژگی ها و قابلیت ها ترکیب می کند، اجازه می دهد که این آشکارساز در هر سیستم شناسایی ترافیک موجود گنجانده شود.

• 3قابلیت های تشخیصی و نشانه LED
  • قابلیت های تشخیص جامع تشخیص دقیق حلقه و مشکلات نصب و نمایش از طریق حالت LED را امکان پذیر می کند، اطمینان از عملکرد بهینه و کاهش زمان توقف.

• 4زمان حضور قابل انتخاب
  • خروجی رله حضور می تواند برای محدود کردن خروجی تشخیص به یک زمان ثابت (بیش از 30 دقیقه) در حالی که یک وسیله نقلیه در حلقه باقی می ماند، انتخاب شود، که انعطاف پذیری در مدیریت ترافیک را فراهم می کند.

• 5افزایش حساسیت اتوماتیک (ASB)
  • این ویژگی به طور قابل اعتماد ترکیبی از کامیون های بزرگ و کامیون های بلند را تشخیص می دهد و به طور خودکار حساسیت را به حداکثر در هنگام تشخیص خودرو افزایش می دهد و شناسایی دقیق را تضمین می کند.

• 6تعويض اتوماتيكي براي محيط
  • دستگاه های تشخیص حلقه (یا سایر سنسورها) به طور خودکار خود را با تغییرات شرایط محیطی تنظیم و کالیبراسیون می کنند.حفظ دقت و ثبات تشخیص علیرغم تغییرات آب و هوایی و عوامل محیطی.

• 7. 17 تنظیم سوئیچ دیپ
  • طراحی سوئیچ غوطه ور روی پوسته تنظیم آشکارگر حلقه را آسان تر و واضح تر می کند که برای کاربران بسیار کاربر پسند است.کاربران می توانند تمام توابع را اول تنظیم کنند و سپس آشکارساز حلقه را نصب کنند.

• 8کانال های دوگانه به صورت همکاری یا مستقل کار می کنند.
  • دو کانال حلقه آشکارگر می تواند به عنوان دو نسخه یک کانال استفاده می شود، پشتیبانی از دو کانال تشخیص مستقل.
  • همچنین اجازه می دهد برای نظارت همزمان از حلقه های متعدد، حلقه آشکارگر توانایی تشخیص جهت در برنامه های کاربردی یک کانال دارد.افزایش انعطاف پذیری و دقت تشخیص وسایل نقلیه.

• 9. مزاحمت ضد صدام
  • از طریق سوئیچ، فرکانس آشکارگر حلقه را می توان تنظیم کرد تا از تداخل های crosstalk ناشی از نصب دو کویل حلقه بیش از حد نزدیک جلوگیری شود.





---



ارتباطات







روش های کار

آشکارساز سری LD-200 می تواند برای هر یک از حالت های زیر پیکربندی شود:

حالت حضور	حالت پالس
حالت حضور منطق AB ((عملیات موانع)	حالت نبض منطق AB ((منطق شمارش))

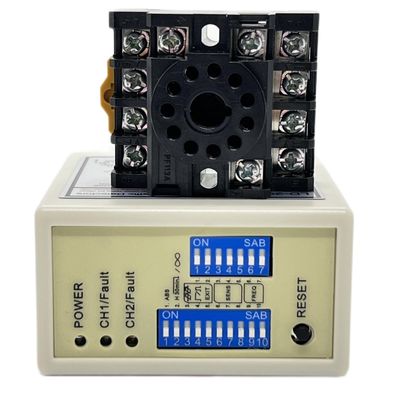

نشونه ها و سوئیچ

LED برق: LED برق قرمز نشان می دهد که برق روشن شده است

• CH1 Detecting Led:Continuously On: نشان دهنده شناسایی وسیله نقلیه است.

• چشمک زدن آهسته: نشان می دهد که حلقه کوتاه است یا تعداد پیچ ها پس از حلقه کافی نیست.

• چشمک زدن سریع: نشان می دهد که حلقه باز شده است یا بعد از حلقه بیش از حد پیچ خورده است.

• CH2 Detecting Led:Continuously On: نشان دهنده شناسایی وسیله نقلیه است.

• چشمک زدن آهسته: نشان می دهد که حلقه کوتاه است یا تعداد پیچ ها پس از حلقه کافی نیست.

• چشمک زدن سریع: نشان می دهد که حلقه باز شده است یا بعد از حلقه بیش از حد پیچ خورده است.



انتخاب حساسیت

• حساسیت و فرکانس حلقه را می توان با تنظیم سوئیچ 7 طرفه و سوئیچ 10 طرفه تنظیم کرد.

• کاربر می تواند 8 تنظیمات مختلف را با تغییر تنظیمات دپ سوئیچ به حالت های مختلف انتخاب کند.جداول تنظیم دپ سوئیچ در زیر. دپ سوئیچ 6، 7 و 8 برای انتخاب حساسیت CH1 با 0.8 به عنوان کمترین حساسیت و 0.015 به عنوان حساس ترین است.

• دپ سوئیچ 3، 4 و 5 برای انتخاب حساسیت CH2 با 0.8 به عنوان کمترین حساسیت و 0.015 به عنوان حساس ترین است.







¢Switch1=S1:کانال 1 انتخاب تابع حلقه (10 Way Dip Switch)

• (سوئیچ 1) DIP1 و DIP2 افزایش حساسیت ویژه برای هر دو تریلر (هر دو کانال)











• (Switch1=S1) D3,D4,D5 و ((Switch2=S2) D1,D2 تنظیم توابع ویژه ((Mode1) ،23 جهتشناسایی، حالت 45حالت عادی، دو حلقه تشخیص جدا شده اند.)







• (Switch1=S1) D6 & D7 & D8 و (Switch2=S2) D3 & D4 & D5 تنظیم حساسیت CH1 و CH2.(خيلي از هشت سطح)







• (Switch1=S1) D9 & D10 و (Switch2=S2) D6,D7 فرکانس تنظیم (20K تا 100KHz).

دکمه تنظیم مجدد: لطفا توجه داشته باشید: LD-200 باید هر بار که تغییر تنظیمات به سوئیچ های Dip انجام می شود، تنظیم مجدد شود.







نصب حلقه

حلقه ها با استفاده از یک ترکیب اپوکسی سیاه سریع یا مستک بتوم داغ برای مخلوط شدن با سطح جاده بسته می شوند.



در هنگام نصب، لطفا پلگ و سوکت محصول را در جهت عمودی نگه دارید







تیراندازی با مشکل







---

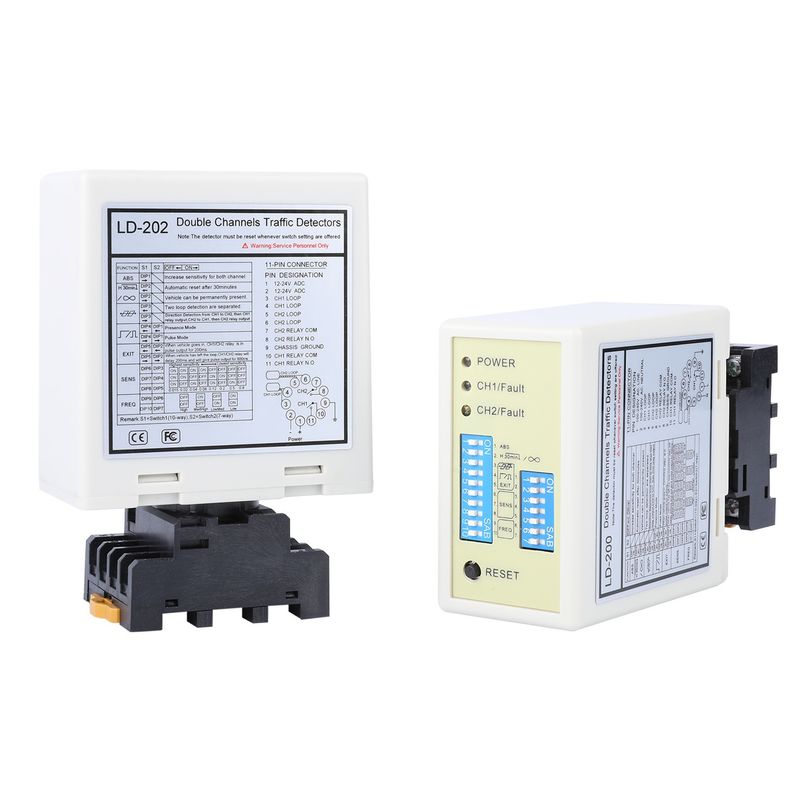

سری محصولات

LD-100	LD-102	LD-200	LD-202	JTHT-11
کانال واحد 100-240 ولت AC	کانال واحد 12-24 ولت AC/DC	کانال دوگانه 100-240 ولت AC	کانال دوگانه 12-24 ولت AV/DC	کابل حلقه ای 305 متری طناب تفلون
LCR-MT
مولتی متر





---
