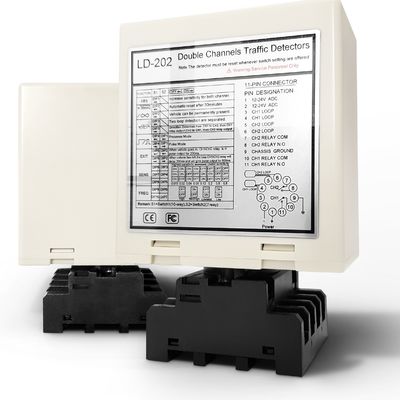

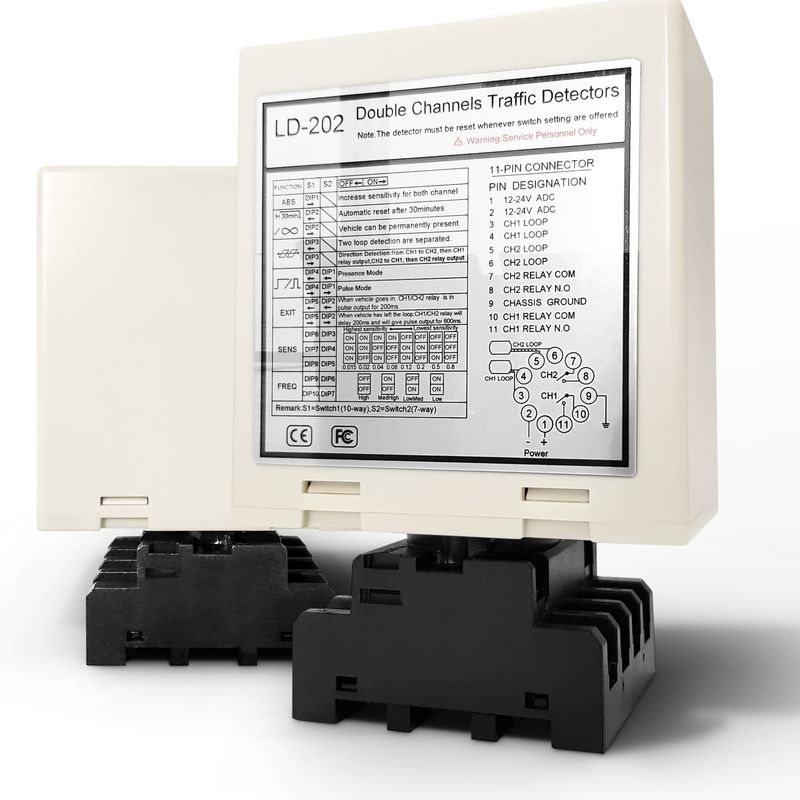

آشکارساز حلقه سد ایمنی | کانال دوگانه، از گیرکردن و ورود/خروج بادوام و ایمن جلوگیری می کند

موانع و دروازه‌های خودکار برای کنترل دسترسی و مدیریت جریان ترافیک در امکانات بی‌شماری، از پارکینگ‌ها تا مکان‌های صنعتی، ضروری هستند. با این حال، عملکرد آنها باید ایمنی را بیش از هر چیز دیگری در اولویت قرار دهد. بسته شدن تصادفی می تواند منجر به آسیب خودرو، جراحات و تعهدات پرهزینه شود. آشکارساز حلقه سد ایمنی دو کاناله JUTAI به طور خاص برای کاهش این خطرات طراحی شده است و ویژگی های ایمنی پیشرفته، دوام قوی و کنترل قابل اعتماد برای نقاط ورود و خروج ایمن را ارائه می دهد.

با منطق پیشرفته دو کاناله از تصادفات نیشگون گرفتن جلوگیری کنید

مزیت اصلی ایمنی در فناوری دو کاناله نهفته است. برخلاف سیستم های تک حلقه ای پایه، این آشکارساز از دو حلقه القایی مستقل و منطق پیچیده استفاده می کند. یک کانال معمولاً فعال سازی یا باز کردن مانع را مدیریت می کند، در حالی که کانال دوم به عنوان یک حلقه حضور ایمنی اختصاصی عمل می کند. این پیکربندی به سیستم اجازه می دهد تا به طور قابل اعتماد تشخیص دهد که آیا وسیله نقلیه در مسیر مانع باقی مانده است و به طور فعال از بسته شدن پیش از موعد دروازه یا بازوی مانع جلوگیری می کند. این عملکرد مهم ضد نیشگون گرفتن، با فناوری تشخیص دقیق JUTAI، به طور قابل توجهی خطر تصادفات را کاهش می دهد و اعتماد کاربر را در نقاط دسترسی شما افزایش می دهد.

ساخته شده برای طول عمر: عملکرد بادوام در روز، روز بیرون

نقاط کنترل دسترسی اغلب با استفاده زیاد و قرار گرفتن در معرض شرایط آب و هوایی متفاوت مواجه می شوند. آشکارساز حلقه دو کاناله JUTAI با در نظر گرفتن دوام ساخته شده است. طراحی مستحکم آن عملکرد قابل اعتماد را حتی در محیط‌های پرتقاضا در فضای باز یا صنعتی تضمین می‌کند. ساخته شده از مواد با کیفیت و مهندسی شده برای انعطاف پذیری، در برابر سختی های عملیات روزانه مقاومت می کند و زمان خرابی و نیازهای تعمیر و نگهداری را به حداقل می رساند. این تمرکز بر دوام تضمین می کند که سیستم ایمنی شما در درازمدت عملیاتی و موثر باقی بماند و حفاظت مداوم و کنترل دسترسی بدون وقفه را ارائه دهد.

ورود و خروج امن: کنترل قابل اعتماد در جایی که اهمیت دارد

این آشکارساز دو کاناله علاوه بر جلوگیری از حوادث، به امنیت کلی سایت کمک می کند. سیستم دو حلقه ای تایید مطمئن تری از حضور و عبور خودرو در مقایسه با راه اندازی های تک حلقه ارائه می کند. این دقت تشخیص پیشرفته کمک می‌کند تا اطمینان حاصل شود که موانع برای ورود و خروج‌های مجاز به درستی عمل می‌کنند، و از مشکلاتی مانند عقب‌نشینی یا تلاش‌های عبور غیرمجاز جلوگیری می‌کند. با ارائه منطق قابل اعتماد تشخیص وسیله نقلیه، آشکارساز JUTAI به طور یکپارچه در سیستم کنترل دسترسی شما ادغام می شود، عملیات ایمن را تقویت می کند و به شما کنترل بیشتری بر ورود و خروج از محل شما می دهد.

با JUTAI در ایمنی و امنیت سرمایه گذاری کنید

ایمنی در موانع و دروازه های خودکار خود را به خطر نیندازید. ردیاب حلقه دو کاناله JUTAI حفاظت ضد خراشیدگی، دوام طولانی مدت و منطق کنترل دسترسی ایمن مورد نیاز را ارائه می دهد. از افراد محافظت کنید، از آسیب جلوگیری کنید و از عملکرد قابل اعتماد با یک راه حل قابل اعتماد اطمینان حاصل کنید.

ویژگی

• 1. محدوده تشخیص 15-2000 میکروساعت
  • آشکارساز حلقه طیف تشخیص گسترده ای از 15 µH تا 2000 µH را پشتیبانی می کند و اندازه های حلقه و پیکربندی های مختلف را برای کاربرد همه جانبه در سناریوهای مختلف تشخیص ترافیک در خود جای می دهد.
  • محدوده تشخیص گسترده، آشکارساز حلقه ما را قادر می سازد تا انواع وسایل نقلیه، موتور سیکلت ها، اتومبیل ها، کامیون های بسیار طولانی، اتوبوس ها و غیره را شناسایی کند.

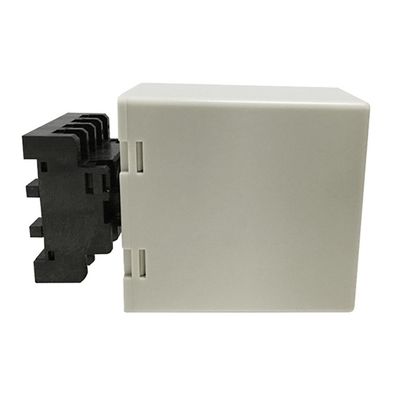

• 2. سمت فشرده
  • محفظه جمع و جور و به خوبی مهندسی شده تمام نیازهای صنعت را برای ویژگی ها و عملکرد ترکیب می کند و به این آشکارساز اجازه می دهد تا در هر سیستم تشخیص ترافیک موجود گنجانده شود.

• 3. قابلیت های تشخیصی و نشانگر LED
  • قابلیت‌های عیب‌یابی جامع، تشخیص دقیق مشکلات حلقه و نصب را ممکن می‌سازد و از طریق حالت LED نشان می‌دهد، عملکرد بهینه و کاهش زمان خرابی را تضمین می‌کند.

• 4. زمان حضور قابل انتخاب
  • خروجی رله حضوری را می توان برای محدود کردن خروجی تشخیص به زمان ثابت (بیشتر از 30 دقیقه) در حالی که یک وسیله نقلیه در حلقه باقی می ماند انتخاب کرد و انعطاف پذیری در مدیریت ترافیک را فراهم می کند.

• 5. تقویت خودکار حساسیت (ASB)
  • این ویژگی با افزایش خودکار حساسیت به حداکثر هنگام تشخیص وسیله نقلیه و اطمینان از شناسایی دقیق، ترکیبات کامیون و تریلر بزرگ و وسایل نقلیه با تخت بالا را به طور قابل اعتماد تشخیص می دهد.

• 6. جبران خودکار محیط زیست رانش
  • آشکارسازهای حلقه (یا سایر حسگرها) به طور خودکار خود را بر اساس تغییرات شرایط محیطی تنظیم و کالیبره می کنند و با وجود عوامل مختلف آب و هوایی و محیطی، دقت تشخیص و پایداری را حفظ می کنند.

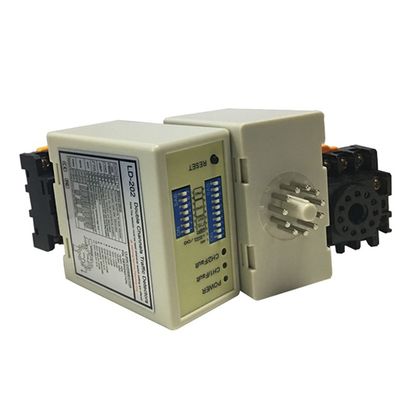

• 7. 17 تنظیم سوئیچ شیب
  • طراحی دیپ سوئیچ روی پوسته، تنظیم آشکارساز حلقه را آسان‌تر و واضح‌تر می‌کند، که برای کاربران بسیار کاربرپسند است. کاربران می توانند ابتدا تمام عملکردها را تنظیم کرده و سپس آشکارساز حلقه را نصب کنند.

• 8. دو کانال به صورت مشارکتی یا مستقل کار می کنند
  • آشکارساز حلقه دو کاناله را می توان به عنوان دو نسخه تک کانال استفاده کرد، از دو کانال تشخیص مستقل پشتیبانی می کند.
  • همچنین با امکان نظارت همزمان چندین حلقه، آشکارساز حلقه توانایی تشخیص جهت در برنامه های تک کانالی را دارد. افزایش انعطاف پذیری و دقت تشخیص وسیله نقلیه.

• 9. ضد تداخل کراستالک.
  • از طریق دیپ سوئیچ، فرکانس آشکارساز حلقه را می توان تنظیم کرد تا از تداخل تداخل ناشی از نصب دو سیم پیچ حلقه خیلی نزدیک جلوگیری شود.





---



اتصالات







حالت های عملیات

آشکارساز سری LD-200 ممکن است برای هر یک از حالت های زیر پیکربندی شود:

حالت حضور	حالت پالس
حالت حضور منطقی AB (عملیات مانع)	حالت پالس منطقی AB (منطق شمارش)

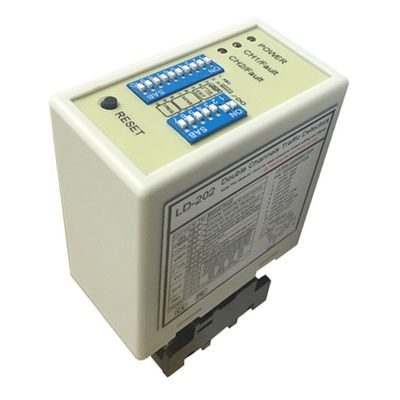

نشان می دهد و سوئیچ

❀ چراغ پاور: LED پاور قرمز نشان دهنده «روشن شدن»

• CH1 Detecting LED: Continuously On: نشان دهنده تشخیص وسیله نقلیه است.

• چشمک زدن آهسته: نشان می دهد که حلقه اتصال کوتاه است یا تعداد چرخش های بعد از حلقه کافی نیست.

• چشمک زدن سریع: نشان دهنده مدار باز بودن حلقه یا پیچش های بیش از حد بعد از حلقه است.

• CH2 Detecting LED: Continuously On: نشان دهنده تشخیص وسیله نقلیه است.

• چشمک زدن آهسته: نشان می دهد که حلقه اتصال کوتاه است یا تعداد چرخش های بعد از حلقه کافی نیست.

• چشمک زدن سریع: نشان دهنده مدار باز بودن حلقه یا پیچش های بیش از حد بعد از حلقه است.



❀انتخاب حساسیت

• حساسیت و فرکانس حلقه را می توان با تنظیم دیپ سوئیچ 7 جهته و تنظیم دیپ سوئیچ 10 جهته تنظیم کرد.

• کاربر می تواند 8 تنظیم مختلف را با تغییر تنظیمات دیپ سوئیچ به حالت های مختلف انتخاب کند.جداول تنظیم دیپ سوئیچ در زیر. دیپ سوئیچ 6، 7 و 8 برای انتخاب حساسیت CH1 با 0.8 کمترین حساسیت و 0.015 حساس ترین.

• دیپ سوئیچ 3، 4 و 5 برای انتخاب حساسیت CH2 با 0.8 کمترین حساسیت و 0.015 حساس ترین.







❀Switch1=S1: انتخاب تابع حلقه کانال 1 (سوئیچ شیب 10 جهته)

• (سوئیچ 1) افزایش حساسیت ویژه DIP1 و DIP2 برای هر دو تریلر (هر دو کانال)











• (Switch1=S1)D3,D4,D5 and(Switch2=S2)D1,D2 تنظیم عملکردهای ویژه (حالت 1,2,3 جهتتشخیص. حالت 4، 5، 6 حالت عادی، تشخیص دو حلقه از هم جدا می شوند.)







• (Switch1=S1)D6 & D7 & D8 and (Switch2=S2)D3 & D4 & D5 تنظیم انتخاب حساسیت CH1 و CH2.(گزینه های هشت سطح)







• (Switch1=S1)D9 & D10 و (Switch2=S2)D6,D7 تنظیم فرکانس (20 K تا 100 KHz).

دکمه تنظیم مجدد: لطفاً توجه داشته باشید: LD-200 باید هر بار که تغییری در تنظیمات در سوئیچ های Dip ایجاد می شود، بازنشانی شود.







نصب حلقه

حلقه ها با استفاده از ترکیب اپوکسی سیاه "سریع" یا ماستیک قیر داغ برای ترکیب با سطح جاده آب بندی می شوند.



هنگام نصب، لطفاً دوشاخه و پریز محصول را در جهت عمودی نگه دارید







عیب یابی







---



سری محصولات

LD-100	LD-102	LD-200	LD-202	JTHT-11
تک کانال 100-240 ولت متناوب	تک کانال 12-24 ولت AC/DC	دو کاناله 100-240 ولت متناوب	دو کاناله 12-24 ولت AV/DC	کابل حلقه کلاف تفلون 305 متر
