دو کانال ردیاب حلقه ترافیک. شمارش و طبقه بندی، عملکرد بالا، گواهینامه CE / FCC.

در محیط های پیچیده شهری امروز، مدیریت ترافیک کارآمد بسیار مهم است. زمان بندی سیگنال های استاتیک و تشخیص اولیه وسایل نقلیه دیگر کافی نیست. برای بهینه سازی واقعی جریان، کاهش ترافیک,و افزایش ایمنی، متخصصان ترافیک نیاز به بینش عمیق تر و تکنولوژی قابل اعتماد دارند.معرفی ردیاب حلقه ترافیک دو کانال JUTAI یک راه حل با عملکرد بالا که برای ارائه داده ها و قابلیت اطمینان مورد نیاز سیستم های حمل و نقل هوشمند مدرن طراحی شده است.

فراتر از تشخیص ساده بروید: با اطمینان شمارش و طبقه بندی کنید

این آشکارساز پیشرفته از تکنولوژی حلقه ای دو کانال خود استفاده می کند نه تنها برای تشخیص حضور خودرو، بلکه برای ارائه داده های قیمتی ترافیک.طراحی پیچیده آن باعث می شود شمارش دقیق وسایل نقلیه، برای درک الگوهای حجم ترافیک و تصمیم گیری آگاهانه در زمینه زیرساخت ضروری است.کمک به تمایز بین انواع مختلف خودرواین داده های جزئی، مهندسان ترافیک را قادر می سازد تا زمان های سیگنال را دقیق تر تنظیم کنند، نگهداری جاده را به طور موثر تر برنامه ریزی کنند و استراتژی هایی را بر اساس الگوهای واقعی استفاده از جاده توسعه دهند.همه توسط دقت قابل اعتماد کشف JUTAI.

طراحی شده برای محیط های ترافیکی سخت: عملکرد بدون سازش

حجم ترافیک بالا، سرعت های متفاوت و انواع مختلف وسایل نقلیه نیاز به یک آشکارساز است که عملکرد بی نقص تحت فشار.اطمینان از تشخیص سریع و دقیق حتی در شرایط ترافیک متراکمطراحی قوی آن، تداخل را به حداقل می رساند و عملکرد پایدار را در طیف گسترده ای از شرایط محیطی تضمین می کند، داده های سازگار را که می توانید به آن اعتماد کنید، فراهم می کند.این عملکرد قابل اعتماد به طور مستقیم به جریان بهتر ترافیک تبدیل می شود، کاهش تاخیرها و عملکرد شبکه کارآمدتر.

کیفیت تضمین شده: گواهینامه CE و FCC برای اعتماد جهانی

قابلیت اطمینان و ایمنی در زیرساخت های مدیریت ترافیک قابل مذاکره نیست. به همین دلیل است که ردیاب حلقه ترافیک دو کانال JUTAI با گواهینامه CE و FCC ارائه می شود.این استانداردهای شناخته شده بین المللی اطمینان از رعایت ایمنی سختگیرانه، بهداشت و حفاظت از محیط زیست و همچنین سازگاری الکترومغناطیسی. انتخاب یک آشکارساز گواهی شده JUTAI به معنای سرمایه گذاری در یک محصول با کیفیت تضمین شده است.تسهیل یکپارچه سازی در پروژه های مختلف و تضمین رعایت استانداردهای جهانی. به JUTAI اعتماد کن تا عملکرد و آرامش ذهنت رو تضمین کنی

استراتژی مدیریت ترافیک را ارتقا دهید

فراتر از تشخیص اساسی بروید و قدرت داده های ترافیک دقیق را با JUTAI باز کنید.و قابلیت اطمینان مورد نیاز برای راه حل های ترافیک نسل بعدی.

ویژگی

• 115 تا 2000 μh محدوده تشخیص
  • آشکارساز حلقه از طیف گسترده ای از تشخیص از 15 μH تا 2000 μH پشتیبانی می کند و دارای اندازه های مختلف حلقه و پیکربندی برای کاربرد متنوع در سناریوهای تشخیص ترافیک مختلف است.
  • طیف گسترده ای از تشخیص اجازه می دهد تا دستگاه تشخیص حلقه ما را به تشخیص انواع وسایل نقلیه، موتورسیکلت، اتومبیل، کامیون فوق العاده طولانی، اتوبوس و غیره

• 2. طرف فشرده
  • محفظه فشرده و به خوبی طراحی شده، تمام الزامات صنعت را برای ویژگی ها و قابلیت ها ترکیب می کند، اجازه می دهد که این آشکارساز در هر سیستم شناسایی ترافیک موجود گنجانده شود.

• 3قابلیت های تشخیصی و نشانه LED
  • قابلیت های تشخیص جامع تشخیص دقیق حلقه و مشکلات نصب و نمایش از طریق حالت LED را امکان پذیر می کند، اطمینان از عملکرد بهینه و کاهش زمان توقف.

• 4زمان حضور قابل انتخاب
  • خروجی رله حضور می تواند برای محدود کردن خروجی تشخیص به یک زمان ثابت (بیش از 30 دقیقه) در حالی که یک وسیله نقلیه در حلقه باقی می ماند، انتخاب شود، که انعطاف پذیری در مدیریت ترافیک را فراهم می کند.

• 5افزایش حساسیت اتوماتیک (ASB)
  • این ویژگی به طور قابل اعتماد ترکیبی از کامیون های بزرگ و کامیون های بلند را تشخیص می دهد و به طور خودکار حساسیت را به حداکثر در هنگام تشخیص خودرو افزایش می دهد و شناسایی دقیق را تضمین می کند.

• 6تعويض اتوماتيكي براي محيط
  • دستگاه های تشخیص حلقه (یا سایر سنسورها) به طور خودکار خود را با تغییرات شرایط محیطی تنظیم و کالیبراسیون می کنند.حفظ دقت و ثبات تشخیص علیرغم تغییرات آب و هوایی و عوامل محیطی.

• 7. 17 تنظیم سوئیچ دیپ
  • طراحی سوئیچ غوطه ور روی پوسته تنظیم آشکارگر حلقه را آسان تر و واضح تر می کند که برای کاربران بسیار کاربر پسند است.کاربران می توانند تمام توابع را اول تنظیم کنند و سپس آشکارساز حلقه را نصب کنند.

• 8کانال های دوگانه به صورت همکاری یا مستقل کار می کنند.
  • دو کانال حلقه آشکارگر می تواند به عنوان دو نسخه یک کانال استفاده می شود، پشتیبانی از دو کانال تشخیص مستقل.
  • همچنین اجازه می دهد برای نظارت همزمان از حلقه های متعدد، حلقه آشکارگر توانایی تشخیص جهت در برنامه های کاربردی یک کانال دارد.افزایش انعطاف پذیری و دقت تشخیص وسایل نقلیه.

• 9. مزاحمت ضد صدام
  • از طریق سوئیچ، فرکانس آشکارگر حلقه را می توان تنظیم کرد تا از تداخل های crosstalk ناشی از نصب دو کویل حلقه بیش از حد نزدیک جلوگیری شود.





---



ارتباطات







روش های کار

آشکارساز سری LD-200 می تواند برای هر یک از حالت های زیر پیکربندی شود:

حالت حضور	حالت پالس
حالت حضور منطق AB ((عملیات موانع)	حالت نبض منطق AB ((منطق شمارش))



نشونه ها و سوئیچ

LED برق: LED برق قرمز نشان می دهد که برق روشن شده است

• CH1 Detecting Led:Continuously On: نشان دهنده شناسایی وسیله نقلیه است.

• چشمک زدن آهسته: نشان می دهد که حلقه کوتاه است یا تعداد پیچ ها پس از حلقه کافی نیست.

• چشمک زدن سریع: نشان می دهد که حلقه باز شده است یا بعد از حلقه بیش از حد پیچ خورده است.

• CH2 Detecting Led:Continuously On: نشان دهنده شناسایی وسیله نقلیه است.

• چشمک زدن آهسته: نشان می دهد که حلقه کوتاه است یا تعداد پیچ ها پس از حلقه کافی نیست.

• چشمک زدن سریع: نشان می دهد که حلقه باز شده است یا بعد از حلقه بیش از حد پیچ خورده است.

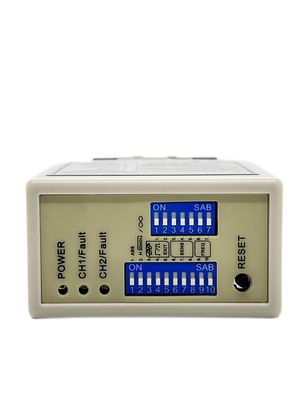

انتخاب حساسیت

• حساسیت و فرکانس حلقه را می توان با تنظیم سوئیچ 7 طرفه و سوئیچ 10 طرفه تنظیم کرد.

• کاربر می تواند 8 تنظیمات مختلف را با تغییر تنظیمات دپ سوئیچ به حالت های مختلف انتخاب کند.جداول تنظیم دپ سوئیچ در زیر. دپ سوئیچ 6، 7 و 8 برای انتخاب حساسیت CH1 با 0.8 به عنوان کمترین حساسیت و 0.015 به عنوان حساس ترین است.

• دپ سوئیچ 3، 4 و 5 برای انتخاب حساسیت CH2 با 0.8 به عنوان کمترین حساسیت و 0.015 به عنوان حساس ترین است.







¢Switch1=S1:کانال 1 انتخاب تابع حلقه (10 Way Dip Switch)

• (سوئیچ 1) DIP1 و DIP2 افزایش حساسیت ویژه برای هر دو تریلر (هر دو کانال)











• (Switch1=S1) D3,D4,D5 و ((Switch2=S2) D1,D2 تنظیم توابع ویژه ((Mode1) ،23 جهتشناسایی، حالت 45حالت عادی، دو حلقه تشخیص جدا شده اند.)







• (Switch1=S1) D6 & D7 & D8 و (Switch2=S2) D3 & D4 & D5 تنظیم حساسیت CH1 و CH2.(خيلي از هشت سطح)







• (Switch1=S1) D9 & D10 و (Switch2=S2) D6,D7 فرکانس تنظیم (20K تا 100KHz).

دکمه تنظیم مجدد: لطفا توجه داشته باشید: LD-200 باید هر بار که تغییر تنظیمات به سوئیچ های Dip انجام می شود، تنظیم مجدد شود.







نصب حلقه

حلقه ها با استفاده از یک ترکیب اپوکسی سیاه سریع یا مستک بتوم داغ برای مخلوط شدن با سطح جاده بسته می شوند.



در هنگام نصب، لطفا پلگ و سوکت محصول را در جهت عمودی نگه دارید







تیراندازی با مشکل







---



سری محصولات

LD-100	LD-102	LD-200	LD-202	JTHT-11
کانال واحد 100-240 ولت AC	کانال واحد 12-24 ولت AC/DC	کانال دوگانه 100-240 ولت AC	کانال دوگانه 12-24 ولت AV/DC	کابل حلقه ای 305 متری طناب تفلون
LCR-MT
مولتی متر





---
