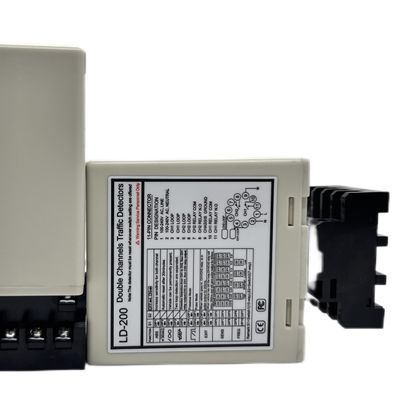

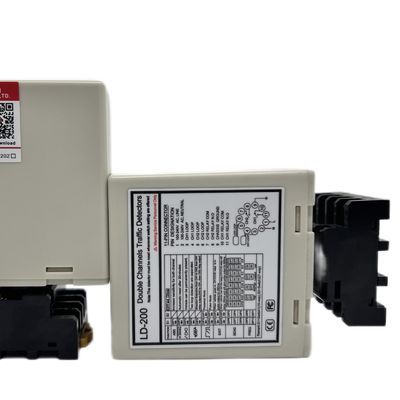

سنسور حلقه دو کانال دروازه مانع. دقت بالا و محدوده دمای وسیع و منطق جهت.

درحسگر حلقه دو کانال JUTAI Barrier Gate(مدل LD-200/LD-202) برای ارائه دقت و قابلیت اطمینان بی نظیر برای سیستم های مانع خودکار در محیط های پر ترافیک طراحی شده است.کنترل مستقل دو کانال، آن را تضمین دقت بالا شناسایی خودرو باتنظیم حساسیت 16 سطح (0-F)در سراسر یکمحدوده حثیت 20~2000μHاز موتورسیکلت ها تا کامیون های سنگین.منطق جهت پیشرفتهاز تجزیه و تحلیل توالی زمانی برای تعیین مسیر ورود/خرید خودرو با تاخیر <1 ثانیه استفاده می کند، کنترل مانع هوشمند در پارکینگ ها، خطوط پرداخت و امکانات امن را امکان پذیر می کند.ساخته شده تا در شرایط شدید مقاومت کند،محفظه آلومینیومی IP67بدون نقص کار می کنهمحدوده دمای -40°C تا +70°C، مقاومت در برابر گرد و غبار، رطوبت و عناصر خوردنی برای قابلیت اطمینان در تمام طول سال.

داخلسیستم های پارکینگ هوشمند، منطق جهت LD-202® مانع از عقب شدن با فعال کردن بسته شدن موانع فقط پس از تأیید مجوز خودرو می شود، در حالی که کانال 1 باز شدن سریع دروازه (≤10ms پاسخ) را تضمین می کند.کنترل دروازه های صنعتی، تابش دمای گسترده سنسور، عملکرد پایدار را در انبار های یخچال یا مناطق بیابان حفظ می کند وتکنولوژی ضد صوتی 40 ≈ 80KHzاز طریق نظارت مستقیم در زمان واقعی، استفاده اخیر در یک پارک لجستیکی در خاورمیانه دسترسی غیر مجاز را 40 درصد کاهش داد.حسگرهاورودی جهانی 12-24V DC/100-240V ACاز انرژی خورشیدی و شبکه پشتیبانی می کند، در حالی کهخروجی رله های SPDTیکپارچه سازی با کنترل کننده های موانع، سیستم های تشخیص پلاک خودرو و سیستم های IoT برای مدیریت متمرکز.

"جوتای" اولویت آسان بودن تعبیه و انطباق را دارد:نصب DIN-rail plug-and-playزمان نصب را به 15 دقیقه کاهش می دهد وقابلیت بازنشستگی خودکاراطمینان از کار بدون وقفه در طول نوسانات ولتاژ.CE، FCC و RoHS، آن را با استانداردهای ایمنی و محیط زیست جهانی مطابقت دارد.گارانتی 5 سالهو 24/7 پشتیبانی فنی، حسگر دو کانال JUTAI انتخاب قطعی برای مهندسان به دنبال دوام، دقت،و کنترل مانع هوشمند که در آن منطق جهت گیری پیشرفته با انعطاف پذیری صنعتی روبرو می شود.

ویژگی

• 115 تا 2000 μh محدوده تشخیص
  • آشکارساز حلقه از طیف گسترده ای از تشخیص از 15 μH تا 2000 μH پشتیبانی می کند و دارای اندازه های مختلف حلقه و پیکربندی برای کاربرد متنوع در سناریوهای تشخیص ترافیک مختلف است.
  • طیف گسترده ای از تشخیص اجازه می دهد تا دستگاه تشخیص حلقه ما را به تشخیص انواع وسایل نقلیه، موتورسیکلت، اتومبیل، کامیون فوق العاده طولانی، اتوبوس و غیره

• 2. طرف فشرده
  • محفظه فشرده و به خوبی طراحی شده، تمام الزامات صنعت را برای ویژگی ها و قابلیت ها ترکیب می کند، اجازه می دهد که این آشکارساز در هر سیستم شناسایی ترافیک موجود گنجانده شود.

• 3قابلیت های تشخیصی و نشانه LED
  • قابلیت های تشخیص جامع تشخیص دقیق حلقه و مشکلات نصب و نمایش از طریق حالت LED را امکان پذیر می کند، اطمینان از عملکرد بهینه و کاهش زمان توقف.

• 4زمان حضور قابل انتخاب
  • خروجی رله حضور می تواند برای محدود کردن خروجی تشخیص به یک زمان ثابت (بیش از 30 دقیقه) در حالی که یک وسیله نقلیه در حلقه باقی می ماند، انتخاب شود، که انعطاف پذیری در مدیریت ترافیک را فراهم می کند.

• 5افزایش حساسیت اتوماتیک (ASB)
  • این ویژگی به طور قابل اعتماد ترکیبی از کامیون های بزرگ و کامیون های بلند را تشخیص می دهد و به طور خودکار حساسیت را به حداکثر در هنگام تشخیص خودرو افزایش می دهد و شناسایی دقیق را تضمین می کند.

• 6تعويض اتوماتيكي براي محيط
  • دستگاه های تشخیص حلقه (یا سایر سنسورها) به طور خودکار خود را با تغییرات شرایط محیطی تنظیم و کالیبراسیون می کنند.حفظ دقت و ثبات تشخیص علیرغم تغییرات آب و هوایی و عوامل محیطی.

• 7. 17 تنظیم سوئیچ دیپ
  • طراحی سوئیچ غوطه ور روی پوسته تنظیم آشکارگر حلقه را آسان تر و واضح تر می کند که برای کاربران بسیار کاربر پسند است.کاربران می توانند تمام توابع را اول تنظیم کنند و سپس آشکارساز حلقه را نصب کنند.

• 8کانال های دوگانه به صورت همکاری یا مستقل کار می کنند.
  • دو کانال حلقه آشکارگر می تواند به عنوان دو نسخه یک کانال استفاده می شود، پشتیبانی از دو کانال تشخیص مستقل.
  • همچنین اجازه می دهد برای نظارت همزمان از حلقه های متعدد، حلقه آشکارگر توانایی تشخیص جهت در برنامه های کاربردی یک کانال دارد.افزایش انعطاف پذیری و دقت تشخیص وسایل نقلیه.

• 9. مزاحمت ضد صدام
  • از طریق سوئیچ، فرکانس آشکارگر حلقه را می توان تنظیم کرد تا از تداخل های crosstalk ناشی از نصب دو کویل حلقه بیش از حد نزدیک جلوگیری شود.





---



ارتباطات







روش های کار

آشکارساز سری LD-200 می تواند برای هر یک از حالت های زیر پیکربندی شود:

حالت حضور	حالت پالس
حالت حضور منطق AB ((عملیات موانع)	حالت نبض منطق AB ((منطق شمارش))

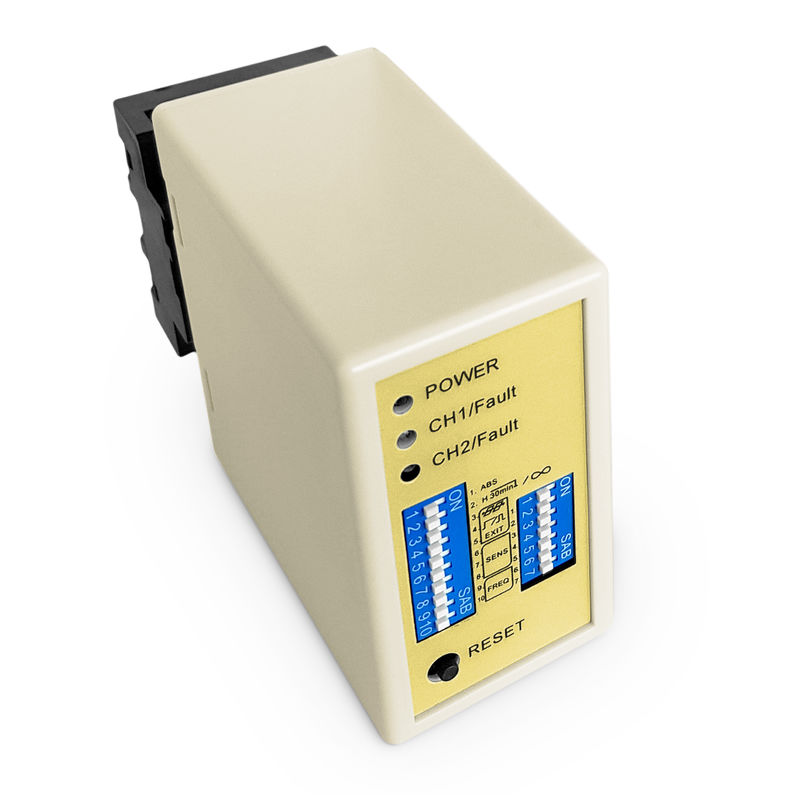

نشونه ها و سوئیچ

LED برق: LED برق قرمز نشان می دهد که برق روشن شده است

• CH1 Detecting Led:Continuously On: نشان دهنده شناسایی وسیله نقلیه است.

• چشمک زدن آهسته: نشان می دهد که حلقه کوتاه است یا تعداد پیچ ها پس از حلقه کافی نیست.

• چشمک زدن سریع: نشان می دهد که حلقه باز شده است یا بعد از حلقه بیش از حد پیچ خورده است.

• CH2 Detecting Led:Continuously On: نشان دهنده شناسایی وسیله نقلیه است.

• چشمک زدن آهسته: نشان می دهد که حلقه کوتاه است یا تعداد پیچ ها پس از حلقه کافی نیست.

• چشمک زدن سریع: نشان می دهد که حلقه باز شده است یا بعد از حلقه بیش از حد پیچ خورده است.



انتخاب حساسیت

• حساسیت و فرکانس حلقه را می توان با تنظیم سوئیچ 7 طرفه و سوئیچ 10 طرفه تنظیم کرد.

• کاربر می تواند 8 تنظیمات مختلف را با تغییر تنظیمات دپ سوئیچ به حالت های مختلف انتخاب کند.جداول تنظیم دپ سوئیچ در زیر. دپ سوئیچ 6، 7 و 8 برای انتخاب حساسیت CH1 با 0.8 به عنوان کمترین حساسیت و 0.015 به عنوان حساس ترین است.

• دپ سوئیچ 3، 4 و 5 برای انتخاب حساسیت CH2 با 0.8 به عنوان کمترین حساسیت و 0.015 به عنوان حساس ترین است.







¢Switch1=S1:کانال 1 انتخاب تابع حلقه (10 Way Dip Switch)

• (سوئیچ 1) DIP1 و DIP2 افزایش حساسیت ویژه برای هر دو تریلر (هر دو کانال)











• (Switch1=S1) D3,D4,D5 و ((Switch2=S2) D1,D2 تنظیم توابع ویژه ((Mode1) ،23 جهتشناسایی، حالت 45حالت عادی، دو حلقه تشخیص جدا شده اند.)







• (Switch1=S1) D6 & D7 & D8 و (Switch2=S2) D3 & D4 & D5 تنظیم حساسیت CH1 و CH2.(خيلي از هشت سطح)







• (Switch1=S1) D9 & D10 و (Switch2=S2) D6,D7 فرکانس تنظیم (20K تا 100KHz).

دکمه تنظیم مجدد: لطفا توجه داشته باشید: LD-200 باید هر بار که تغییر تنظیمات به سوئیچ های Dip انجام می شود، تنظیم مجدد شود.







نصب حلقه

حلقه ها با استفاده از یک ترکیب اپوکسی سیاه سریع یا مستک بتوم داغ برای مخلوط شدن با سطح جاده بسته می شوند.

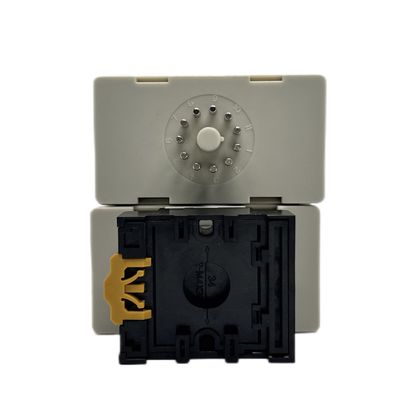

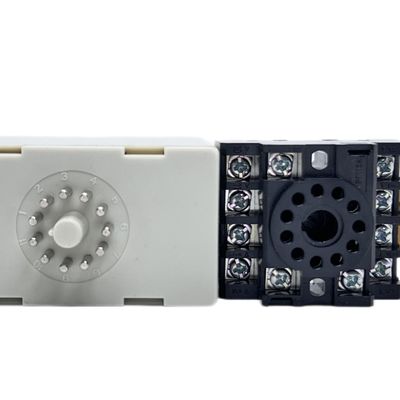

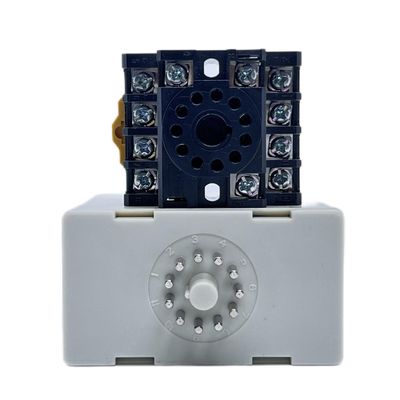

در هنگام نصب، لطفا پلگ و سوکت محصول را در جهت عمودی نگه دارید







تیراندازی با مشکل







---



سری محصولات

LD-100	LD-102	LD-200	LD-202	JTHT-11
کانال واحد 100-240 ولت AC	کانال واحد 12-24 ولت AC/DC	کانال دوگانه 100-240 ولت AC	کانال دوگانه 12-24 ولت AV/DC	کابل حلقه ای 305 متری طناب تفلون
LCR-MT
مولتی متر





---
