سیستم حلقه دو کانال حرفه ای. منطق جهت دار و حساسیت بالا و تداخل ضد صوتی.

درسیستم حلقه دو کانال حرفه ای JUTAI(مدل LD-200/LD-202) دقت و قابلیت اطمینان را در مدیریت پیشرفته ترافیک دوباره تعریف می کند.ردیابی مسیر وسیله نقلیه,حساسیت فوق العاده بالاوکار بدون دخالتبرای کاربردهای مهممنطق جهت دار دو کانالاین سیستم با استفاده از تجزیه و تحلیل فاز زمانی، حرکت وسایل نقلیه را با دقت تعیین می کند و امکان بهینه سازی جریان ترافیک در زمان واقعی در تقاطع ها، مکان های پرداخت هزینه و امکانات امن را فراهم می کند.تنظیم حساسیت 16 سطح (0-F)تضمین تشخیص دقیق در سراسر یکمحدوده حثیت 20~2000μH، گرفتن همه چیز از دوچرخه به کامیون های سنگین، در حالی کهتکنولوژی ضد سر و صدا سازگاربه طور پویا فرکانس ها را بین۴۰٫۸۰ کیلو هرتزبرای از بین بردن تداخل از آشکارسازان مجاور، برج های 5G، یا ماشین آلات صنعتی.محفظه آلومینیومی IP67از گرد و غبار، آب و دماهای شدید (-40 °C تا +70 °C) محافظت می کند، اطمینان از قابلیت اطمینان در بنادر ساحلی، سایت های قطب شمال یا مراکز شهری.

داخلشبکه های ترافیک شهر هوشمند، منطق جهت گیری LD-202 ٪ تراکم را 30٪ از طریق زمان بندی سیگنال سازگاری بر اساس جریان ماشین در زمان واقعی کاهش می دهد.مناطق امنیتی بالاکانال 1 دروازه های دسترسی را فعال می کند، در حالی که کانال 2 اجازه خودرو را برای جلوگیری از عقب نگه می دارد.۹ درصد دقت حتی در محیط های پر EMI مانند ایستگاه های شارژ EV یا نزدیک خطوط برق ولتاژ بالااستفاده اخیر در یک فرودگاه خاورمیانه تلاش های ورود غیرمجاز را 45 درصد از طریق تجزیه و تحلیل جهت و تشخیص بدون تداخل کاهش داد.ورودی جهانی 12-24V DC/100-240V ACاز انرژی خورشیدی و شبکه پشتیبانی می کند، در حالی کهخروجی Modbus RTU/TCPیکپارچه سازی با سیستم عامل های مدیریت ترافیک برای کنترل متمرکز.

JUTAI بر سادگی و انطباق تاکید دارد:نصب DIN-rail plug-and-playزمان نصب را به 15 دقیقه کاهش می دهد وقابلیت بازنشستگی خودکاراطمینان از کار بدون وقفه در طول نوسانات قدرت.CE، FCC و RoHS، آن استانداردهای جهانی برای ایمنی و پایداری را برآورده می کند.گارانتی 5 ساله، این سیستم بهترین انتخاب برای مهندسان است که نیاز به دقت، سازگاری و دوام صنعتی دارند، جایی که هوش جهت دهی پیشرفته با قابلیت اطمینان در دنیای واقعی روبرو می شود.

ویژگی

• 115 تا 2000 μh محدوده تشخیص
  • آشکارساز حلقه از طیف گسترده ای از تشخیص از 15 μH تا 2000 μH پشتیبانی می کند و دارای اندازه های مختلف حلقه و پیکربندی برای کاربرد متنوع در سناریوهای تشخیص ترافیک مختلف است.
  • طیف گسترده ای از تشخیص اجازه می دهد تا دستگاه تشخیص حلقه ما را به تشخیص انواع وسایل نقلیه، موتورسیکلت، اتومبیل، کامیون فوق العاده طولانی، اتوبوس و غیره

• 2. طرف فشرده
  • محفظه فشرده و به خوبی طراحی شده، تمام الزامات صنعت را برای ویژگی ها و قابلیت ها ترکیب می کند، اجازه می دهد که این آشکارساز در هر سیستم شناسایی ترافیک موجود گنجانده شود.

• 3قابلیت های تشخیصی و نشانه LED
  • قابلیت های تشخیص جامع تشخیص دقیق حلقه و مشکلات نصب و نمایش از طریق حالت LED را امکان پذیر می کند، اطمینان از عملکرد بهینه و کاهش زمان توقف.

• 4زمان حضور قابل انتخاب
  • خروجی رله حضور می تواند برای محدود کردن خروجی تشخیص به یک زمان ثابت (بیش از 30 دقیقه) در حالی که یک وسیله نقلیه در حلقه باقی می ماند، انتخاب شود، که انعطاف پذیری در مدیریت ترافیک را فراهم می کند.

• 5افزایش حساسیت اتوماتیک (ASB)
  • این ویژگی به طور قابل اعتماد ترکیبی از کامیون های بزرگ و کامیون های بلند را تشخیص می دهد و به طور خودکار حساسیت را به حداکثر در هنگام تشخیص خودرو افزایش می دهد و شناسایی دقیق را تضمین می کند.

• 6تعويض اتوماتيكي براي محيط
  • دستگاه های تشخیص حلقه (یا سایر سنسورها) به طور خودکار خود را با تغییرات شرایط محیطی تنظیم و کالیبراسیون می کنند.حفظ دقت و ثبات تشخیص علیرغم تغییرات آب و هوایی و عوامل محیطی.

• 7. 17 تنظیم سوئیچ دیپ
  • طراحی سوئیچ غوطه ور روی پوسته تنظیم آشکارگر حلقه را آسان تر و واضح تر می کند که برای کاربران بسیار کاربر پسند است.کاربران می توانند تمام توابع را اول تنظیم کنند و سپس آشکارساز حلقه را نصب کنند.

• 8کانال های دوگانه به صورت همکاری یا مستقل کار می کنند.
  • دو کانال حلقه آشکارگر می تواند به عنوان دو نسخه یک کانال استفاده می شود، پشتیبانی از دو کانال تشخیص مستقل.
  • همچنین اجازه می دهد برای نظارت همزمان از حلقه های متعدد، حلقه آشکارگر توانایی تشخیص جهت در برنامه های کاربردی یک کانال دارد.افزایش انعطاف پذیری و دقت تشخیص وسایل نقلیه.

• 9. مزاحمت ضد صدام
  • از طریق سوئیچ، فرکانس آشکارگر حلقه را می توان تنظیم کرد تا از تداخل های crosstalk ناشی از نصب دو کویل حلقه بیش از حد نزدیک جلوگیری شود.





---



ارتباطات







روش های کار

آشکارساز سری LD-200 می تواند برای هر یک از حالت های زیر پیکربندی شود:

حالت حضور	حالت پالس
حالت حضور منطق AB ((عملیات موانع)	حالت نبض منطق AB ((منطق شمارش))

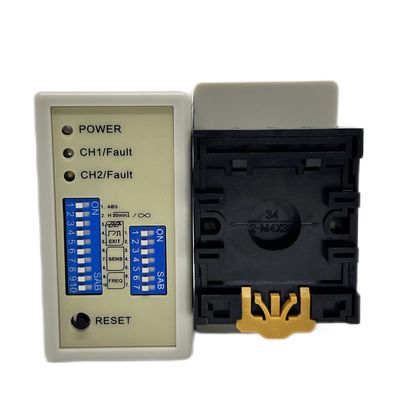

نشونه ها و سوئیچ

LED برق: LED برق قرمز نشان می دهد که برق روشن شده است

• CH1 Detecting Led:Continuously On: نشان دهنده شناسایی وسیله نقلیه است.

• چشمک زدن آهسته: نشان می دهد که حلقه کوتاه است یا تعداد پیچ ها پس از حلقه کافی نیست.

• چشمک زدن سریع: نشان می دهد که حلقه باز شده است یا بعد از حلقه بیش از حد پیچ خورده است.

• CH2 Detecting Led:Continuously On: نشان دهنده شناسایی وسیله نقلیه است.

• چشمک زدن آهسته: نشان می دهد که حلقه کوتاه است یا تعداد پیچ ها پس از حلقه کافی نیست.

• چشمک زدن سریع: نشان می دهد که حلقه باز شده است یا بعد از حلقه بیش از حد پیچ خورده است.



انتخاب حساسیت

• حساسیت و فرکانس حلقه را می توان با تنظیم سوئیچ 7 طرفه و سوئیچ 10 طرفه تنظیم کرد.

• کاربر می تواند 8 تنظیمات مختلف را با تغییر تنظیمات دپ سوئیچ به حالت های مختلف انتخاب کند.جداول تنظیم دپ سوئیچ در زیر. دپ سوئیچ 6، 7 و 8 برای انتخاب حساسیت CH1 با 0.8 به عنوان کمترین حساسیت و 0.015 به عنوان حساس ترین است.

• دپ سوئیچ 3، 4 و 5 برای انتخاب حساسیت CH2 با 0.8 به عنوان کمترین حساسیت و 0.015 به عنوان حساس ترین است.







¢Switch1=S1:کانال 1 انتخاب تابع حلقه (10 Way Dip Switch)

• (سوئیچ 1) DIP1 و DIP2 افزایش حساسیت ویژه برای هر دو تریلر (هر دو کانال)











• (Switch1=S1) D3,D4,D5 و ((Switch2=S2) D1,D2 تنظیم توابع ویژه ((Mode1) ،23 جهتشناسایی، حالت 45حالت عادی، دو حلقه تشخیص جدا شده اند.)







• (Switch1=S1) D6 & D7 & D8 و (Switch2=S2) D3 & D4 & D5 تنظیم حساسیت CH1 و CH2.(خيلي از هشت سطح)







• (Switch1=S1) D9 & D10 و (Switch2=S2) D6,D7 فرکانس تنظیم (20K تا 100KHz).

دکمه تنظیم مجدد: لطفا توجه داشته باشید: LD-200 باید هر بار که تغییر تنظیمات به سوئیچ های Dip انجام می شود، تنظیم مجدد شود.







نصب حلقه

حلقه ها با استفاده از یک ترکیب اپوکسی سیاه سریع یا مستک بتوم داغ برای مخلوط شدن با سطح جاده بسته می شوند.

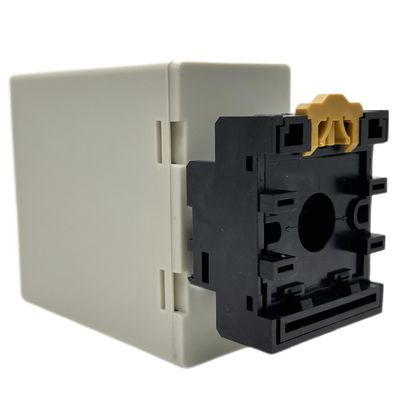

در هنگام نصب، لطفا پلگ و سوکت محصول را در جهت عمودی نگه دارید







تیراندازی با مشکل







---



سری محصولات

LD-100	LD-102	LD-200	LD-202	JTHT-11
کانال واحد 100-240 ولت AC	کانال واحد 12-24 ولت AC/DC	کانال دوگانه 100-240 ولت AC	کانال دوگانه 12-24 ولت AV/DC	کابل حلقه ای 305 متری طناب تفلون
LCR-MT
مولتی متر





---
