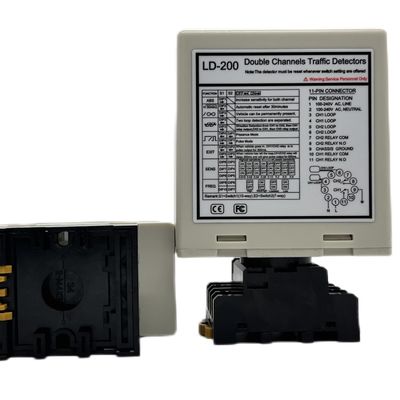

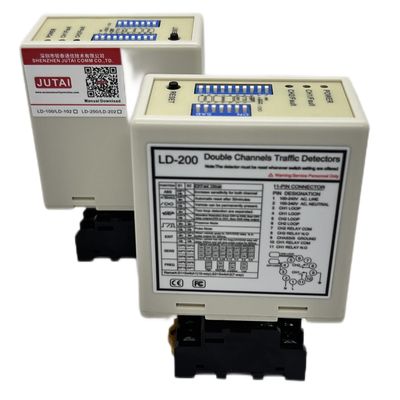

آشکارساز حلقه دو کاناله | تشخیص جهت و حساسیت بالا و تقویت حساسیت خودکار (ASB)

راردیاب حلقه دو کاناله JUTAI(مدل‌های LD-200/LD-202) استاندارد جدیدی را برای کنترل ترافیک و دسترسی پیشرفته با یکپارچه‌سازی یکپارچه تنظیم می‌کند.تشخیص جهت،حساسیت فوق العاده بالا، وعملکرد خود بهینه سازی. طراحی شده برای برتری در محیط های پیچیده، آن استمعماری دو کانالهبه طور مستقل جهت حرکت خودرو (ورودی/خروجی) را با تأخیر کمتر از 1 ثانیه تجزیه و تحلیل می‌کند و امکان مدیریت دقیق جریان ترافیک در تقاطع‌ها، دروازه‌های عوارضی و امکانات امن را فراهم می‌کند. ردیابتنظیم حساسیت 16 سطحی (0-F)تشخیص دقیق در سراسر a را تضمین می کندمحدوده اندوکتانس 20-2000μH، از موتور سیکلت گرفته تا کامیون های سنگین را به تصویر می کشد. راافزایش حساسیت خودکار (ASB)این فناوری به صورت پویا آستانه های تشخیص را در زمان واقعی مجددا کالیبراسیون می کند تا با عوامل محیطی مانند نوسانات دما یا تداخل الکترومغناطیسی (EMI) مقابله کند و دقت بیش از 99 درصد را حتی در شرایط چالش برانگیز حفظ کند. محصور در یک ناهمواربدنه آلومینیومی با استاندارد IP67، به طور قابل اعتماد در دماهای از-40 تا +70 درجه سانتی گراد، آن را برای نصب در فضای باز در شهرهای هوشمند، مناطق صنعتی یا بنادر ساحلی ایده آل می کند.

درسیستم های پارک هوشمندتشخیص جهت LD-202 با تشخیص ترافیک ورودی و خروجی از ورود غیرمجاز وسیله نقلیه جلوگیری می کند، در حالی که ASB عملکرد ثابتی را علیرغم نوسانات دمای فصلی یا ایستگاه های شارژ EV در نزدیکی تضمین می کند. برایخطوط عوارضی بزرگراه، افزونگی دو کاناله به کانال 1 اجازه می دهد تا دریافت عوارض را آغاز کند در حالی که کانال 2 ترخیص خودرو را تأیید می کند و نشت درآمد را 30٪ کاهش می دهد. رامحدوده فرکانس 40 تا 80 کیلوهرتزگفتگوی متقابل از آشکارسازهای مجاور را مسدود می کند و از عملکرد بدون تداخل در تنظیمات چند خط اطمینان می دهد. استقرار اخیر در یک مرکز لجستیکی خاورمیانه به کاهش 40 درصدی ازدحام گیت از طریق مسیریابی ترافیک مبتنی بر جهت در زمان واقعی منجر شد. باورودی 12-24 ولت DC/100-240 ولت AC جهانی، آشکارساز از سیستم های خورشیدی و متصل به شبکه پشتیبانی می کند، در حالی کهخروجی های Modbus RTU/TCPیکپارچگی یکپارچه با پلتفرم های مدیریت ترافیک متمرکز را برای تصمیم گیری مبتنی بر داده فعال کنید.

JUTAI سهولت استفاده و انطباق را در اولویت قرار می دهد:نصب ریل DIN به صورت پلاگین و بازیزمان نصب را به 15 دقیقه کاهش می دهد وقابلیت تنظیم مجدد خودکارمشکلات برق گذرا را بدون دخالت دستی بازیابی می کند. دارای گواهی برایCE، FCC و RoHS، به استانداردهای جهانی ایمنی و محیط زیست پایبند است. با حمایت الفگارانتی 5 سالهو پشتیبانی فنی اختصاصی، آشکارساز دو کاناله JUTAI انتخاب قطعی برای مهندسانی است که به دنبال دقت، سازگاری، و دوام در سطح صنعتی هستند - جایی که نوآوری با قابلیت اطمینان دنیای واقعی روبرو می شود.

ویژگی

• 1. محدوده تشخیص 15-2000 میکروساعت
  • آشکارساز حلقه طیف تشخیص گسترده ای از 15 µH تا 2000 µH را پشتیبانی می کند و اندازه های حلقه و پیکربندی های مختلف را برای کاربرد همه جانبه در سناریوهای مختلف تشخیص ترافیک در خود جای می دهد.
  • محدوده تشخیص گسترده، آشکارساز حلقه ما را قادر می سازد تا انواع وسایل نقلیه، موتور سیکلت ها، اتومبیل ها، کامیون های بسیار طولانی، اتوبوس ها و غیره را شناسایی کند.

• 2. سمت فشرده
  • محفظه جمع و جور و به خوبی مهندسی شده تمام نیازهای صنعت را برای ویژگی ها و عملکرد ترکیب می کند و به این آشکارساز اجازه می دهد تا در هر سیستم تشخیص ترافیک موجود گنجانده شود.

• 3. قابلیت های تشخیصی و نشانگر LED
  • قابلیت‌های عیب‌یابی جامع، تشخیص دقیق مشکلات حلقه و نصب را ممکن می‌سازد و از طریق حالت LED نشان می‌دهد، عملکرد بهینه و کاهش زمان خرابی را تضمین می‌کند.

• 4. زمان حضور قابل انتخاب
  • خروجی رله حضوری را می توان برای محدود کردن خروجی تشخیص به زمان ثابت (بیشتر از 30 دقیقه) در حالی که یک وسیله نقلیه در حلقه باقی می ماند انتخاب کرد و انعطاف پذیری در مدیریت ترافیک را فراهم می کند.

• 5. تقویت خودکار حساسیت (ASB)
  • این ویژگی با افزایش خودکار حساسیت به حداکثر هنگام تشخیص وسیله نقلیه و اطمینان از شناسایی دقیق، ترکیبات کامیون و تریلر بزرگ و وسایل نقلیه با تخت بالا را به طور قابل اعتماد تشخیص می دهد.

• 6. جبران خودکار محیط زیست رانش
  • آشکارسازهای حلقه (یا سایر حسگرها) به طور خودکار خود را بر اساس تغییرات شرایط محیطی تنظیم و کالیبره می کنند و با وجود عوامل مختلف آب و هوایی و محیطی، دقت تشخیص و پایداری را حفظ می کنند.

• 7. 17 تنظیم سوئیچ شیب
  • طراحی دیپ سوئیچ روی پوسته، تنظیم آشکارساز حلقه را آسان‌تر و واضح‌تر می‌کند، که برای کاربران بسیار کاربرپسند است. کاربران می توانند ابتدا تمام عملکردها را تنظیم کرده و سپس آشکارساز حلقه را نصب کنند.

• 8. دو کانال به صورت مشارکتی یا مستقل کار می کنند
  • آشکارساز حلقه دو کاناله را می توان به عنوان دو نسخه تک کانال استفاده کرد، از دو کانال تشخیص مستقل پشتیبانی می کند.
  • همچنین با امکان نظارت همزمان چندین حلقه، آشکارساز حلقه توانایی تشخیص جهت در برنامه های تک کانالی را دارد. افزایش انعطاف پذیری و دقت تشخیص وسیله نقلیه.

• 9. ضد تداخل کراستالک.
  • از طریق دیپ سوئیچ، فرکانس آشکارساز حلقه را می توان تنظیم کرد تا از تداخل تداخل ناشی از نصب دو سیم پیچ حلقه خیلی نزدیک جلوگیری شود.





---



اتصالات







حالت های عملیات

آشکارساز سری LD-200 ممکن است برای هر یک از حالت های زیر پیکربندی شود:

حالت حضور	حالت پالس
حالت حضور منطقی AB (عملیات مانع)	حالت پالس منطقی AB (منطق شمارش)



نشان می دهد و سوئیچ

❀ چراغ پاور: LED پاور قرمز نشان دهنده «روشن شدن»

• CH1 Detecting LED: Continuously On: نشان دهنده تشخیص وسیله نقلیه است.

• چشمک زدن آهسته: نشان می دهد که حلقه اتصال کوتاه است یا تعداد چرخش های بعد از حلقه کافی نیست.

• چشمک زدن سریع: نشان دهنده مدار باز بودن حلقه یا پیچش های بیش از حد بعد از حلقه است.

• CH2 Detecting LED: Continuously On: نشان دهنده تشخیص وسیله نقلیه است.

• چشمک زدن آهسته: نشان می دهد که حلقه اتصال کوتاه است یا تعداد چرخش های بعد از حلقه کافی نیست.

• چشمک زدن سریع: نشان دهنده مدار باز بودن حلقه یا پیچش های بیش از حد بعد از حلقه است.



❀انتخاب حساسیت

• حساسیت و فرکانس حلقه را می توان با تنظیم دیپ سوئیچ 7 جهته و تنظیم دیپ سوئیچ 10 جهته تنظیم کرد.

• کاربر می تواند 8 تنظیم مختلف را با تغییر تنظیمات دیپ سوئیچ به حالت های مختلف انتخاب کند.جداول تنظیم دیپ سوئیچ در زیر. دیپ سوئیچ 6، 7 و 8 برای انتخاب حساسیت CH1 با 0.8 کمترین حساسیت و 0.015 حساس ترین.

• دیپ سوئیچ 3، 4 و 5 برای انتخاب حساسیت CH2 با 0.8 کمترین حساسیت و 0.015 حساس ترین.







❀Switch1=S1: انتخاب تابع حلقه کانال 1 (سوئیچ شیب 10 جهته)

• (سوئیچ 1) افزایش حساسیت ویژه DIP1 و DIP2 برای هر دو تریلر (هر دو کانال)











• (Switch1=S1)D3,D4,D5 and(Switch2=S2)D1,D2 تنظیم عملکردهای ویژه (حالت 1,2,3 جهتتشخیص. حالت 4، 5، 6 حالت عادی، تشخیص دو حلقه از هم جدا می شوند.)







• (Switch1=S1)D6 & D7 & D8 and (Switch2=S2)D3 & D4 & D5 تنظیم انتخاب حساسیت CH1 و CH2.(گزینه های هشت سطح)







• (Switch1=S1)D9 & D10 و (Switch2=S2)D6,D7 تنظیم فرکانس (20 K تا 100 KHz).

دکمه تنظیم مجدد: لطفاً توجه داشته باشید: LD-200 باید هر بار که تغییری در تنظیمات در سوئیچ های Dip ایجاد می شود، بازنشانی شود.







نصب حلقه

حلقه ها با استفاده از ترکیب اپوکسی سیاه "سریع" یا ماستیک قیر داغ برای ترکیب با سطح جاده آب بندی می شوند.

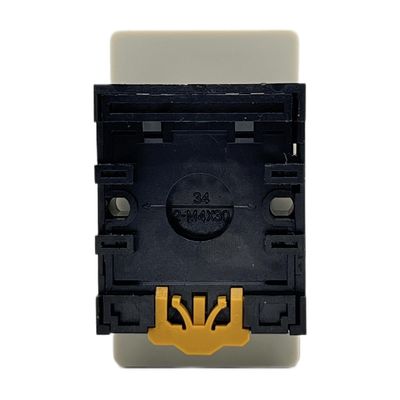

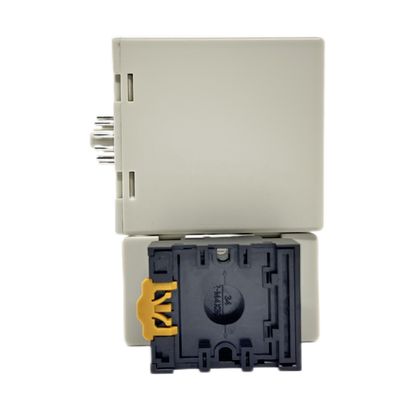

هنگام نصب، لطفاً دوشاخه و پریز محصول را در جهت عمودی نگه دارید







عیب یابی







---



سری محصولات

LD-100	LD-102	LD-200	LD-202	JTHT-11
تک کانال 100-240 ولت متناوب	تک کانال 12-24 ولت AC/DC	دو کاناله 100-240 ولت متناوب	دو کاناله 12-24 ولت AV/DC	کابل حلقه کلاف تفلون 305 متر
LCR-MT
مولتی متر





---
