1500r/min دروازه بوم موانع ولتاژ پایین خود سنجی کنترل دسترسی دروازه های بوم

1500r/min دروازه بوم موانع ولتاژ پایین خود سنجی کنترل دسترسی دروازه های بوم

نام تجاری: JUTAI
Model Number: BRDC-110
مقدار تولیدی: پشتیبانی از 1-10 عدد برای نمونه
قیمت: negotiable
جزئیات بسته بندی: 1 مجموعه 1 کارتون
شرایط پرداخت: L/C، T/T، وسترن یونیون
اطلاعات دقیق
محل منبع:
شينزين چين
گواهی:
CE, FCC
سند:
نام:
موانع دروازه
منبع تغذیه:
24 ولت / 10 آمپر
موتور:
موتور براشلس 24 ولت DC
قدرت خروجی:
100 وات - 120 وات
ولتاژ ورودی:
DC 24 V
جریان رتبه بندی شده:
5 الف
سرعت نامی:
1500 دور در دقیقه
گشتاور نامی:
0.64 نیوتن متر
قطبیت مغناطیسی:
قطب 5 جفت
افزایش دما:
≤45 هزار
مقاومت عایق الکتریکی:
≥100 مگا اهم
کلاس عایق:
اف
کلاس حفاظت:
lp 44
راندمان انتقال:
0.9
سرعت شفت خروجی:
10 دور در دقیقه
لرزش:
≤58dB
گشتاور خروجی اسپیندل:
120 N.m
زمان بالا بردن و پایین آوردن:
3.5 S - 6.0 S
قابلیت ارائه:
1000 ست در ماه
برجسته کردن:

1500r/min موانع دروازه,دروازه هاي اتوماتيک کنترل دسترسي,دروازه بلوک محاصره اتوماتیک

,

Auto Sensing Access Control Boom Gates

,

Auto Sensing Barrier Boom Gate

توضیحات محصول

دریچه های مانع ولتاژ پایین DC مقرون به صرفه: کنترل دسترسی کارآمد نصب و نگهداری آسان



به عنوان راه حلی برای مدیریت دسترسی خودرو، دروازه های جاده ای BRDC-110 DC به طور گسترده در پارکینگ ها، محله ها، پارک های صنعتی و مکان های دیگر استفاده می شود. پایداری، قابلیت اطمینان و ویژگی های اتوماسیون آن را به بخش مهمی از سیستم های مدیریت ترافیک مدرن تبدیل کرده است.
دروازه های جاده ای BRDC-110 DC می توانند مدیریت خودکار را از طریق انواع روش های کنترلی تحقق بخشند:
  • کنترل از راه دور: کنترل سوئیچ از طریق کنترل از راه دور، مناسب برای عملکرد از راه دور.

  • سنجش خودکار: پس از شناسایی وسیله نقلیه از طریق سنسورها (مانند سنسورهای مادون قرمز، زمین و غیره) به طور خودکار دروازه را باز کنید.

  • تشخیص پلاک: با تشخیص اطلاعات پلاک خودروها، گیت را به صورت خودکار باز کنید.


barrier gate
اندازه محصول

boom barrier




نمودار سیم کشی برد کنترل



Gate boom barrier

  • توجه: بهتر است از سیم BVR استفاده کنید، از سیم شبکه استفاده نکنید


نمودار سیم کشی با تقسیم چپ و راست مانع



boom barrier

نمودار سیم کشی با تقسیم چپ و راست مانع


روش اتصال کاتد مشترک و آند مشترک ترافیکنور



boom gate connection

شکل 2 نمودار سیم کشی کاتد مشترک وآند مشترک چراغ راهنمایی

مشخصات حرکت
ویژگی های عملکرد محصول
  • این حرکت از نوع نصب جانبی، نصب آسان و ساختار فشرده استفاده می کند.
  • بدنه اصلی حرکت از آلیاژ آلومینیوم ساخته شده توسط فرآیند ریخته گری دایکاست، با قابلیت اطمیناناستحکام مکانیکی، ظاهر زیبا، اندازه دقیق و اتلاف حرارت خوب.
  • این جنبش از انتقال کاهش دنده، راندمان انتقال بالا، کاهش اندک توان خروجی استفاده می کند. دندهمواد SCM421، فرآیند عملیات حرارتی کربنات، پردازش سنگ زنی دقیق، ضد سایش، مقاومت در برابر ضربه، عمر مفید بسیار فراتر از ساختار انتقال چرخ دنده کرمی است.

  • حرکت از موتور بدون برس DC با گشتاور خروجی بزرگ و اندازه کوچک استفاده می کند و سرعت قابل تنظیم است.به طور دلخواه از طریق کنترلر، و بافر کاهش سرعت را می توان در هنگام انداختن و بلند کردن قطب در محل خود متوجه شد، به طوری که قطب دروازه را می توان به آرامی در جای خود قرار داد.

  • موتور از ولتاژ ایمنی DC24V استفاده می کند که از تصادف شوک الکتریکی ناشی از نشت جلوگیری می کند وحفاظت بیشتر برای ایمنی شخصی



ابعاد داخلی

boom gate



تصویر طرح کلی حرکت

gate boom motor



تعریف سیم سرب موتور

Motor wire

محیط کار

  • محدوده دما: -30 تا +60 درجه سانتیگراد

  • رطوبت: 90٪ یا کمتر (بدون تراکم)

  • ارتفاع: زیر 1000 متر



محیط ذخیره سازی

حرکت باید در انبار خشک و دارای تهویه و دمای مناسب در انبار نگهداری شودباید در محدوده 5 ℃ ~ 35 ℃ نگهداری شود. دمای مناسب در انبار باید در محدوده 5 تا 35 درجه سانتیگراد باشد، رطوبت نسبی نباید بیشتر از 65 باشد و از نفوذ گازها، بخارات و گرد و غبار مضر جلوگیری شود.



عمر عملیاتی

این حرکت دارای عمر کاری ≥5 میلیون چرخه در محدوده طول و سرعت دروازه طبیعی است.



صفحه نصب تیر دروازه-قطب هشت ضلعی

gate boom barrier

boom barrier



مراحل راه اندازی مانع

مرحله 1: میله و فنر را مطابقت دهید

اهرم دروازه را روی حدود 45 درجه نگه دارید و بررسی کنید که آیا اهرم به آرامی پایین می آید یا دروازه را باز می کند (اگردروازه باز است، توضیح دهید که کشش فنر خیلی زیاد است (اگر کشش فنر کمی بزرگتر باشد، میله مجاز است ترمز را به آرامی باز کند). اگر میله سقوط کند نشان دهنده کشش ناکافی فنر است).



مرحله 2: محدودیت سوئیچ یادگیری خود بازرسی دروازه مسیر

  • راه اندازی عادی کنترلر به صورت متناوب "00:00" و "e-00" نمایش داده می شود. کنترلر را فشار داده و نگه دارید"بستن / روشن کردن" به مدت 2 ثانیه، و دروازه مسیر در جهت بسته شدن عمل می کند. کنترل‌کننده از چپ به راست پیمایش می‌کند تا "0 0 0 0" را نمایش دهد و زنگ به صورت ریتمیک به صدا در می‌آید. هنگامی که موتور تا حد بسته شدن کار می کند، کنترل کننده "0 0 0 0" استاتیک را نشان می دهد و زنگ صدا متوقف می شود. در این زمان، خودآزمایی پایانی به پایان می رسد.
  • پس از اتمام خودآزمایی بسته شدن، کنترلر "باز/پایین" را به مدت 2 ثانیه فشار داده و نگه دارید ودروازه مسیر در جهت باز شدن عمل می کند. کنترل‌کننده از چپ به راست پیمایش می‌کند تا "0 0 0 0" را نمایش دهد و زنگ به صورت ریتمیک به صدا در می‌آید. هنگامی که موتور تا حد باز شدن کار می کند، زنگ کنترل برای مدت طولانی به صدا در می آید. در این زمان، خودآزمایی باز کردن کامل می شود و گیت می تواند به طور عادی کار کند.

مرحله 3: موقعیت افقی و عمودی اهرم دروازه را تنظیم کنید
  • قطب پس از رانندگی به موقعیت از 90 درجه فراتر می رود (پارامتر P-9 را در مقیاس بزرگ تنظیم کنید). راقطب کمتر از 90 درجه است (پارامتر P-9 را کاهش دهید).
  • نزدیک به موقعیتی که قطب بالاتر از موقعیت افقی است (پارامتر P-6 را کاهش دهید). راقطب زیر موقعیت تراز است (افزایش P-6).
توجه: 1. قضاوت کنید که آیا موقعیت افقی قطب حصار و دروازه تبلیغاتی در جای خود قرار دارد (قطب با موتور زمین تماس می گیرد بلافاصله متوقف می شود (اگر موتور همچنان در حال چرخش است پس از قرار گرفتن در محل، پارامتر P-6 را افزایش دهید تا موتور پس از رسیدن قطب به زمین نمی چرخد.
پس از اشکال زدایی پارامترها، سوئیچ باید عمل کند تا تغییر موقعیت را مشاهده کنید.



عملیات کلید

این کنترلر دارای چهار کلید به نام های "روشن / پایین"، "بازگشت / توقف"، "تنظیم / ذخیره" و "خاموش / بالا" است. می توانید انواع مختلفی را تنظیم کنیدپارامترهای برد اصلی از طریق این چهار کلید.



عملیات کلید میانبر

  • دکمه "روشن/پایین" را یک بار در حالت بدون وارد کردن کابل موتور فشار دهید تا نرم افزار نمایش داده شودشماره نسخه؛ کلید "خاموش / بالا" را یک بار فشار دهید تا تاریخ نرم افزار نمایش داده شود.
  • در حالت کار معمولی، در زیر صفحه زمان نمایش لوله دیجیتال، یک بار "set / save" را برای نمایش کوتاه فشار دهیدمقدار فعلی را فشار دهید، برای بار دوم دکمه "set / save" را فشار دهید تا نرخ تغییر سالن نمایش داده شود و برای سومین بار "set / save" را فشار دهید تا مقدار ولتاژ داخلی کنترلر نمایش داده شود. برای نمایش مقدار ولتاژ منبع تغذیه، برای بار چهارم دکمه "set / save" را فشار دهید.



توضیحات عملکرد کلیدی

  • کلید تنظیم / ذخیره: وضعیت تنظیم را وارد کرده و مقدار تنظیم را ذخیره کنید.

  • کلید روشن/پایین: این کلید را فشار دهید تا دروازه در حالت کار عادی باز شود. پس از وارد شدن به حالت تنظیمات، شمامی توانید از این کلید برای افزودن آیتم های منو یا تنظیم مقدار تنظیم به سمت بالا استفاده کنید. در حالت تنظیم پارامتر، برای افزودن هر بار یکی را کوتاه فشار دهید. به طور مداوم فشار دهید و نگه دارید تا به حداکثر مقدار برسد، و سپس از مقدار حداقل اضافه کنید.

  • کلید خاموش/بالا: این کلید را فشار دهید تا دروازه در حالت کار عادی بسته شود. پس از وارد شدن به حالت تنظیمات، شمامی توانید از این کلید برای کاهش آیتم های منو یا تنظیم مقدار تنظیم به سمت پایین استفاده کنید. در حالت تنظیم پارامتر، برای کم کردن یک در یک زمان، کوتاه فشار دهید. برای کاهش پیوسته به حداقل مقدار و سپس کاهش از حداکثر مقدار، فشار طولانی را فشار دهید.

  • کلید بازگشت / توقف: در حالت عادی کار، این کلید را فشار دهید تا ترمز متوقف شود. در حالت تنظیمات، می توانید خارج شویدوضعیت تنظیمات یا بازگشت به منوی قبلی.





منوی پارامتر

دستورالعمل های عملیاتی

می توانید با فشار طولانی دکمه "set / save" به مدت 3 ثانیه و LED وارد وضعیت تنظیم پارامتر شوید."PX" را نمایش می دهد. با فشار دادن دو دکمه «روشن/پایین» و «خاموش/بالا» برای مدت کوتاه یا طولانی، آیتم های منو را انتخاب کنید. فشار کوتاه برای افزایش یا کاهش یک مورد در یک زمان و فشار طولانی برای افزایش یا کاهش مداوم. برای وارد شدن به تنظیمات مورد مشخص شده مجدداً کلید "set / save" و برای خروج از تنظیمات کلید "return / stop" را فشار دهید. پس از تنظیم پارامترهای مشخص شده، برای تایید آن باید کلید "set / save" را فشار دهید. پارامترهای تنظیم شده با فشار دادن کلید "بازگشت / توقف" اعمال نمی شوند. اگر در عرض 45 ثانیه کلیدی وجود نداشته باشد، زنگ در کنترل پنل برای مدت طولانی به صدا در می آید، از حالت تنظیم خارج شده و به حالت عادی باز می گردد.

جدول مقدار فرمان پارامتر



barrier

  • برای همه مکان‌هایی که شامل زاویه هستند، موقعیت بسته شدن 0 درجه است.
  • هنگامی که ولتاژ منبع تغذیه بیش از حد بزرگ (> 27 ولت) یا خیلی کوچک (< 18 ولت) باشد، کنترل کننده به طور خودکارمحافظت کنید و هشدار دهید. هنگامی که کنترلر محافظت می شود، موتور، جعبه نور، سنسور زمین و سایر تجهیزات کار نمی کنند.



عملکرد کنترل از راه دور

  • جفت شدن کنترل از راه دور: کنترلر «set / save» را به مدت سه ثانیه فشار دهید، مورد PF را پیدا کنید و فشار دهیددوباره "set / save" را برای نمایش "000" انتخاب کنید. در این زمان، هر کلیدی از کنترل از راه دور را فشار دهید. در این زمان، پس از اینکه کنترلر یک صدای طولانی ایجاد کرد، صفحه نمایش به PF تغییر می کند که نشان می دهد کنترل از راه دور با موفقیت مطابقت دارد.
  • کنترل از راه دور را پاک کنید: "set / save" را روی برد اصلی به مدت سه ثانیه فشار دهید، مورد PF را پیدا کنید.دوباره "set / save" را فشار دهید تا "000" نمایش داده شود، مقدار را روی 253 تنظیم کنید و دوباره "set / save" را فشار دهید. در این زمان، پس از اینکه برد اصلی صدای بلندی داد، صفحه نمایش به PF تغییر می کند و تمام ریموت کنترل ها پاک می شوند.
  • حالت ناوگان: "set / save" را روی کنترلر به مدت سه ثانیه فشار دهید، مورد p-8 را پیدا کنید و سپس "set / save" را فشار دهید.برای نمایش "0"، مقدار را روی 4 تنظیم کنید و سپس "set / save" را فشار دهید تا از منو خارج شوید. پس از باز شدن دروازه جاده در جای خود، دکمه توقف کنترل از راه دور را برای بیش از 2 ثانیه فشار دهید و حالت ناوگان شروع می شود. برای خاموش کردن حالت ناوگان، فقط کلید خاموش کنترل از راه دور را فشار دهید.



مراحل انتقال پارامتر

  • مرحله 1: اشکال زدایی یک الگو

  • مرحله 2: قالب را با کنترلر جدید وصل کنید

  • مرحله 3: کنترلر جدید را روشن کنید

  • مرحله 4: دکمه "پایین" الگو را به مدت طولانی فشار دهید و "s -- s" نمایش داده شده در کنترلر جدید را بررسی کنید.سپس انتقال پارامتر با موفقیت انجام می شود



مشکلات و راه حل های رایج

  • خود بازرسی موفقیت آمیز نبود و دروازه به طور عادی کار نمی کند

راه حل: بررسی کنید که آیا حالت چرخش چپ به راست موتور PD با موتور فعلی مطابقت دارد یا خیر (شمامی تواند پس از تغییر پارامترها، کنترلر را دوباره روشن کند و دوباره خودآزمایی انجام دهد. لطفاً برای اینکه آیا تست خودآزمایی دروازه پیست نرمال است به "فصل 1، زیربخش 6، مرحله 2" مراجعه کنید.
  • موقعیت عمودی یا افقی میله دروازه در جای خود قرار ندارد

راه حل: پارامترهای منوی کنترلر P-9 یا P-6 را تنظیم کنید (برای عملکردهای منو به جدول پارامتر مراجعه کنید)
  • چگونه به درستی قضاوت کنیم که آیا دروازه واقعاً در جای خود قرار دارد یا خیر

پارامتر P-18 کنترلر را روی 1 قرار دهید. اگر رله یک بار باز یا بسته شود نشان دهنده این است کهدر جای خود باز / بسته شده است

توجه داشته باشید که آیا موتور وقتی اهرم دروازه در جای خود قرار دارد متوقف می شود یا خیر، یعنی در جای خود قرار دارد یا خیر.اگر اهرم دروازه در جای خود قرار دارد و موتور همچنان کار می کند، لازم است پارامترهای P-6 یا P-9 را تغییر دهید.

در فرآیند روشن و خاموش کردن، لوله nixie یک نمایشگر پویا "1" خواهد داشت. اگر صفحه نمایش لوله nixieبه رابط زمان برمی گردد، نشان می دهد که در جای خود بوده است.

  • خرابی عملکرد برگشتی در صورت مقاومت

راه حل: الف. بررسی کنید که آیا پارامتر PC، مقاومت مجدد را روشن می کند (اگر پارامتر کنترلر باشدبیشتر از 100، تابع بازگشت مقاومتی از کار می افتد)
  • در حین کار عادی، دروازه ناگهان در جهت مخالف حرکت می کند

راه حل: مقدار پارامتر تابع بازگشت مجدد کامپیوتر را افزایش دهید
  • زمانی که دروازه تقریباً سر جای خود بود، دروازه دوباره باز شد

راه حل: مقدار پایداری P-3 را در جای خود افزایش دهید



کدهای خطا و راه حل ها

boom gate

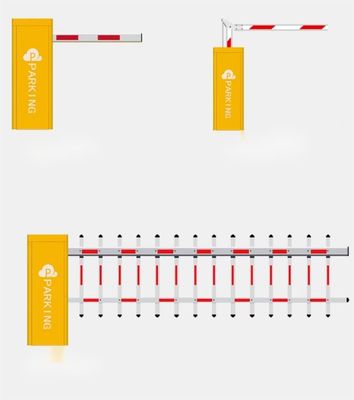

BR-110 BR-110F BR-110BY BR-110L BR-110H

barrier gateنسخه بازوی راست

زمان بلند کردن: 3 ثانیه 6 ثانیه

barrier gateنسخه با سرعت بالا

زمان بلند کردن 1.5 ثانیه

barrier with light beltنسخه نور ال ای دی

زمان بلند کردن: 3 ثانیه 6 ثانیه

folding armنسخه بازوی تاشو 90 درجه

زمان بلند کردن: 3 ثانیه 6 ثانیه

180 degree arm

نسخه بازوی تاشو 180 درجه

زمان بلند کردن: 3 ثانیه 6 ثانیه

BR-121 BRDC-110 BDC-1 BRC-433R BRC-443T

fence arm

نسخه بازوی حصاری

زمان بلند کردن: 6 ثانیه

DC type

نسخه مصرف برق DC

زمان بلند کردن: 1.2-5 ثانیه

controller controller 2 remote control
