10 متر سنسور اشعه مادون قرمز سلول فوتو الکتریکی برای ایمنی درب اتوماتیک

نور ضد ایمنی درب اتوماتیک:برای جلوگیری از گیر کردن افراد یا اشیاء در هنگام بسته شدن درب استفاده می شود.شامل یک جفت فرستنده و گیرنده مادون قرمز است که در هر دو طرف درب نصب شده اند و یک پرتو مادون قرمز ایجاد می کنند.هنگامی که یک شخص یا یک شی از طریق درب عبور می کند، این پرتو قطع می شود و باعث می شود که درب برای جلوگیری از فشرده سازی یا خرد شدن متوقف شود.

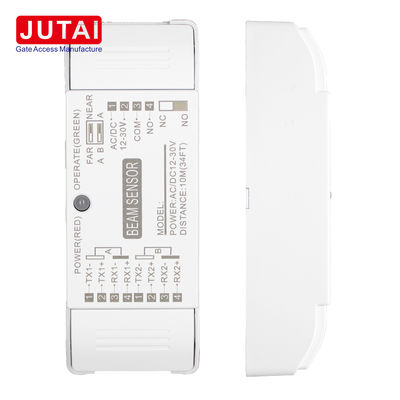

تعاریف سیم کشی

توجه: 1.قدرت ورودی AC/DC12-30V

2.اگر از یک پرتو گروه استفاده شود، نیاز به اتصال به یک پرتو واحد است

3.DIP1 تنظیم نور تک/ دو لامپ

4محدوده تنظیم DIP2

5.NO/NC خروجی می تواند انتخاب شود

مزیت کلی

• با استفاده از روش سیم کشی، سیم کشی ساده، راحت و دقیق است.
• با استفاده از تکنولوژی کنترل میکرو کامپیوتری، این سیستم دارای یکپارچگی بالا و ثبات قوی است.
• طراحی بین المللی لنز نوری عمومی دارای تمرکز خوب، زاویه کنترل منطقی و نصب آسان است.
• با استفاده از تکنولوژی خاص ریسیور کدگذاری میکرو کامپیوتری، فرستنده و گیرنده دارای فاصله طولانی و توانایی قوی ضد تداخل هستند.
• اتخاذ سیستم های فیلتر، رمزگشایی و تقویت گیرنده آلمانی برای حل موثر مشکل مقاومت در برابر تداخل نور خورشید طبیعی.
• این دستگاه دارای یک یا دو گروه لنز گیرنده و خروجی اتصال جداگانه است. این اتصال دارای خواص محافظ خوب است و می تواند یک پرتو نور یا دو پرتو نور را کنترل کند.
• پس از اینکه نور محاصره را تحریک می کند، خروجی می تواند به طور انعطاف پذیر سیگنال های به طور معمول باز یا به طور معمول بسته را انتخاب کند.
• طراحی ورودی ولتاژ وسیع، برای هر دو ورودی 12-30VAC و قدرت DC معتبر است.
• حالت محاسبات با دقت بالا و فاکتور فیلتر نور خورشید به طور قابل توجهی توانایی ضد تداخل سیستم را بهبود می بخشد.

ملاحظات خاص

• نور تک باید به گروه A متصل شود و نور دوگانه باید به گروه AB متصل شود.

• در هنگام نصب چشم الکتریکی، قطر سوراخ سوراخ شده 13 میلی متر است.

• در صورت استفاده از یک پرتوی نور، ارتفاع نصب توصیه شده 60 سانتی متر از زمین است.

• در صورت استفاده از نرده های دوگانه،یک مجموعه در ارتفاع 30 سانتی متر از زمین نصب می شود و مجموعه دیگر در ارتفاع 90 سانتی متر از زمین نصب می شود.

• فرستنده و گیرنده یک محدوده ضبط اتوماتیک خاص دارند، اما لطفاً هنگام نصب آن را هماهنگ کنید تا ثبات در جهت افقی و عمودی را تضمین کنید.

• به طور معمول، شما باید مراقب باشید که انبوه اشیاء را بین فرستنده و گیرنده قرار ندهید تا از مسدود شدن و خرابی جلوگیری شود.

• این سیستم دارای مقاومت عالی در برابر تداخل نور طبیعی است،اما هنگام نصب،سعی کنید از قرار گرفتن در معرض مستقیم نور خورشید قوی به چشم الکتریکی اجتناب کنید.

• مطمئن شوید که ارتفاع چراغ ایمنی از زمین کمتر از 20 سانتی متر نیست.
