| نام تجاری: | JUTAI |
| Model Number: | SDM-20R |
| مقدار تولیدی: | پشتیبانی از 1-10 عدد برای نمونه |
| قیمت: | negotiable |
| جزئیات بسته بندی: | 50 عدد 1 کارتن |
| شرایط پرداخت: | L/C، T/T، وسترن یونیون |

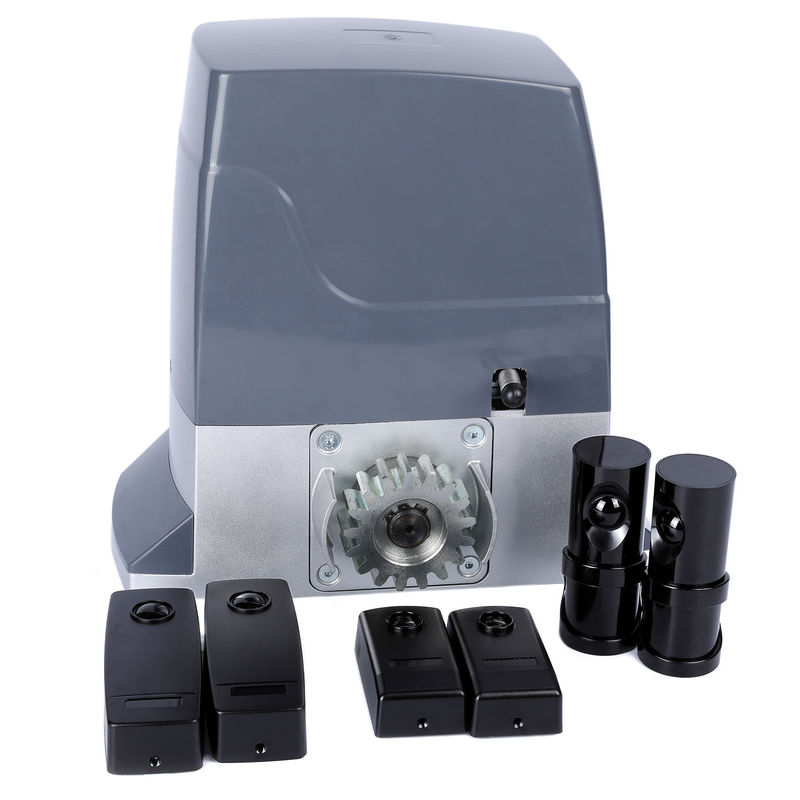

موتور درب اتوماتیک کشویی SDM-20R یک راه حل قابل اعتماد برای عملکرد بدون درز گیت است که دارای باتری پشتیبان داخلی برای عملکرد مداوم است. این موتور نوآورانه تضمین می کند که دروازه شما حتی در زمان قطع برق نیز کارایی خود را حفظ می کند و آرامش خاطر و دسترسی بی وقفه به ملک شما را فراهم می کند. SDM-20R چه یک راهروی مسکونی یا یک ورودی تجاری باشد، طراحی شده است تا نیازهای شما را با کارایی و قابلیت اطمینان برآورده کند.
مجهز به فناوری پیشرفته، SDM-20R بی سر و صدا و روان کار می کند و تجربه کلی کاربر را بهبود می بخشد. ویژگی کنترل از راه دور امکان دسترسی راحت از راه دور را فراهم می کند و آن را برای خانه های پرمشغله و مشاغل عالی می کند. علاوه بر این، موتور دارای مکانیسم‌های ایمنی مانند تشخیص موانع است که عملکرد ایمن را هم برای وسایل نقلیه و هم برای عابران پیاده تضمین می‌کند.
نصب ساده است و SDM-20R با انواع دروازه های کشویی سازگار است و وزن ها و اندازه های مختلف را در خود جای می دهد. روی این موتور درب اتوماتیک کشویی سرمایه گذاری کنید تا امنیت و دسترسی ملک خود را بالا ببرید و فناوری پیشرفته را با عملکرد قوی برای استفاده روزمره ترکیب کنید.
1. طراحی ضد عجله.
در اولین عملیات پس از هر بار روشن شدن، موتور با حرکت آهسته تا نقطه حد در طول فرآیند کار می کند تا از خروج عجله از حد جلوگیری کند. هنگامی که درب به نقطه حد می رسد، موتور فقط با فشار دادن دکمه جهت مخالف برای جلوگیری از شکستن حد قابل کار است. (توجه داشته باشید: عملکرد حفاظت از خاموش شدن برق را در صورت قرار دادن دارد، و موتور فقط در صورت روشن شدن مجدد در جهت مخالف حرکت می کند).
2. حالت Master-Slave در دسترس است.
دو موتور با برد کنترل یکسان روی هر کدام می توانند به صورت همزمان کار کنند. در این حالت، مادون قرمز، حس زمین، بسته شدن خودکار درب و سایر عملکردها هماهنگ می شوند. توجه: مادون قرمز، حس زمین باید به موتور اصلی متصل شود.
3. حفاظت از زمان اجرای موتور.
برای جلوگیری از کارکرد موتور در هنگام خرابی سفر، برد کنترل به طور خودکار زمان کارکرد موتور را بدون تنظیم دستی یاد می گیرد و 10 ثانیه به صورت خودکار به عنوان حاشیه زمانی اضافه می شود.
4. عملکرد بسته شدن خودکار.
زمان را می توان از 1 ثانیه تا 250 ثانیه قبل از بسته شدن خودکار درب تنظیم کرد. مقدار پیش فرض 3s است.
5. شروع نرم و توقف آهسته.
ویژگی های شروع نرم و توقف آهسته موجود است. فاصله و سرعت ویژگی توقف آهسته قابل تنظیم است.
6. توقف و در برابر مقاومت به عقب برگرد.
قابل تعویض بین توقف در برابر مقاومت و بازگشت در برابر مقاومت برای سفر بسته شدن. در برابر مقاومت برای حرکت بازشو توقف کنید.
7. سوکت آنبرد برای ماژول بلوتوث.
یک سوکت برای قرار دادن ماژول بلوتوث مستقل روی برد تعبیه شده است (ماژول به طور پیش فرض شامل نمی شود).
8. پیکربندی یک دکمه برای کنترل اینترنت.
می توان مستقیماً با کنترلرهای اینترنت از طریق فشار دادن یک دکمه روی برد جفت کرد، هیچ روش کپی مورد نیاز نیست.
| مدل | ظرفیت | ورودی | خروجی | قدرت امتیازی | گشتاور خروجی | سرعت چرخش | سرعت دروازه |
| JTSDM-10R | 1000 کیلو گرم | AC 220 / 110 V | DC 24 V | 130 وات | 29 نیوتن متر | 1500 دور در دقیقه | 12 متر در دقیقه |
| JTSDM-15R | 1500 کیلوگرم | AC 220 / 110 V | DC 24 V | 180 وات | 30 نیوتن متر | 1500 دور در دقیقه | 12 متر در دقیقه |
| JTSDM-20R | 2000 کیلوگرم | AC 220 / 110 V | DC 24 V | 280 وات | 37 نیوتن متر | 1500 دور در دقیقه | 12 متر در دقیقه |
| JTSDM-30R | 3000 کیلوگرم | AC 220 / 110 V | DC 24 V | 350 وات | 47 نیوتن متر | 1500 دور در دقیقه | 12 متر در دقیقه |
| JTHSDM-18 | 1200 کیلوگرم | AC 220 / 110 V | DC 24 V | 250 وات | 30 نیوتن متر | 2500 دور در دقیقه | 18 متر در دقیقه |
| JTHSDM-24 | 800 کیلوگرم | AC 220 / 110 V | DC 24 V | 300 وات | 42 نیوتن متر | 3000 دور در دقیقه | 24 متر در دقیقه |
| JTHSDM-36 | 600 کیلوگرم | AC 220 / 110 V | DC 24 V | 350 وات | 50 نیوتن متر | 3500 دور در دقیقه | 36 متر در دقیقه |
سوئیچ Dip ①: تغییر حالت یک کلید و چهار کلید کنترل از راه دور
❀موقعیت خاموش
کنترل از راه دور با چهار کلید مستقل که به‌عنوان Open، Close، Stop، Lock عمل می‌کنند. هنگامی که در حالت غیر گذرگاهی هستید، پس از فشار دادن کلید قفل، کلید Stop را باید فشار دهید تا بتوانید کار کنید.
❀موقعیت روشن
(1) یک کلید روی کنترل از راه دور، کلید کنترل یک کلید است (کلید خاصی که هنگام جفت شدن فشار داده می شود).
(2) هر کلید روی ریموت یک کلید کنترلی تک کلیدی است.
❀تنظیم عملکرد
بچرخانید و فقط ① و ⑥ را روی ON قرار دهید، یکبار SET را با زنگ هشدار فشار دهید حالت تک کلیدی است، دوباره با 4 زنگ فشار دهید حالت 4 کلیدی یک کلید است. پس از تنظیم، ⑥ را خاموش کنید.
دیپ سوئیچ ②: حالت گذرگاه
❀موقعیت خاموش
حالت عبور را غیرفعال کنید.
❀موقعیت روشن
حالت گذرگاه را فعال کنید (① در OFF، ② در ON).
❀ وقتی دروازه در موقعیت محدود بسته است، کلید قفل را فشار دهید تا موتور به مدت 6 ثانیه در حرکت باز شود.
سوئیچ Dip ③: بسته شدن خودکار
❀موقعیت خاموش
عملکرد بسته شدن خودکار را غیرفعال کنید.
❀موقعیت روشن
تابع بستن خودکار را فعال کنید. تنها زمانی که دروازه در موقعیت محدود باز شود، شمارش معکوس شروع می شود، سپس دروازه به طور خودکار به موقعیت محدود بسته می شود.
❀تنظیم تایمر بسته شدن خودکار
بچرخانید و فقط ③ و ⑥ را روی ON قرار دهید، هر بار فشار دادن کلید SET 1 ثانیه است، تا زمانی که
آرزو تا 250 ثانیه پس از تنظیم، ⑥ را روی OFF قرار دهید.
سوئیچ شیب ④: توقف آهسته
❀موقعیت خاموش
عملکرد توقف کند را غیرفعال کنید.
❀موقعیت روشن
عملکرد توقف آهسته را فعال کنید (فقط پس از سفر از راه دور مؤثر است).
❀ سرعت Slow Stop را می توان با تنظیم کننده MT تنظیم کرد، آن را در جهت عقربه های ساعت بچرخانید تا سرعت را به دست آورید، آن را در خلاف جهت عقربه های ساعت بچرخانید تا سرعت را کاهش دهید.
❀ فاصله Slow Stop را می توان با تنظیم کننده TIME تنظیم کرد، آن را در جهت عقربه های ساعت بچرخانید تا فاصله را بدست آورید، آن را در خلاف جهت عقربه های ساعت بچرخانید تا فاصله را کاهش دهید.
❀آموزش از راه دور سفر
بچرخانید و فقط ④ و ⑥ را روی ON قرار دهید، سپس کلید ONE را نگه دارید تا گیت به طور خودکار شروع به کار کند و رها کنید. به حد بسته می شود و تا حد باز می شود و با اثر توقف آهسته دوباره به حد بسته می شود. پس از 2 بوق، روش آموزش از راه دور سفر کامل می شود.
Dip Switch ⑤: قدرت راه اندازی
❀موقعیت خاموش
عملکرد شروع آهسته را فعال کنید. دروازه با سرعت کمتری برای 2 ثانیه اول اجرا می شود تا لرزش دروازه کاهش یابد.
❀موقعیت روشن
حداکثر سرعت شروع دروازه از همان ابتدا با حداکثر سرعت اجرا می شود.
Dip Switch ⑥: کلید تنظیم
❀موقعیت خاموش
تنظیمات را اعمال کنید.
❀موقعیت روشن
حالت تنظیم را برای عملکرد یک کلید، عملکرد بستن خودکار و عملکردهای توقف آهسته فعال کنید. وقتی تنظیمات تنظیم شد، این کلید را روی OFF قرار دهید تا اعمال شود.
Dip Switch ⑦: Resistance Stop & Rebound
❀موقعیت خاموش
در هنگام دویدن برای باز یا بسته شدن دروازه متوقف می شود.
❀موقعیت روشن
هنگام اجرا برای باز شدن دروازه در برابر مقاومت متوقف می شود. هنگام دویدن برای بسته شدن، دروازه در برابر مقاومت به مدت 1 ثانیه می ایستد و سپس به عقب باز می گردد.
❀تنظیم مقاومت بهینه برگشت
مطمئن شوید که موتور به درستی کار می کند. دیپ سوئیچ ⑦ را روشن کنید، سپس در حالی که موتور در حال بسته شدن است، تنظیم کننده FORCE را در خلاف جهت عقربه های ساعت بچرخانید تا درب متوقف شود و به طور خودکار برگردد، این آستانه نیروی مقاومت است، پیشنهاد می شود تنظیم کننده را کمی در جهت عقربه های ساعت بچرخانید. تا آن را به عنوان نیروی مقاومت نهایی قرار دهیم.
سوئیچ شیب ⑧: تعویض جهت چرخش موتور
❀ این سوئیچ را تعویض کنید تا جهت چرخش دنده معکوس شود.
سوئیچ آبی رنگ ①: معمولاً بسته/باز است
❀موقعیت خاموش
وضعیت موتور را روی حالت عادی باز قرار دهید.
❀موقعیت روشن
وضعیت موتور را روی حالت عادی بسته تنظیم کنید.
سوئیچ شیب آبی ②: حالت Master-Slave
❀پست خاموش
موتور فعلی را به عنوان موتور اصلی تنظیم کنید.
❀موقعیت روشن
موتور فعلی را به عنوان موتور برده تنظیم کنید.
❀ حالت Master-slave به معنای 2 موتور با برد کنترل یکسان است که به طور همزمان روی هر کار نصب شده است که موتور اصلی در حال کار است. 2 موتور را از طریق 485A+Binterfaces در هر دو موتور به صورت موازی وصل کنید تا حالت master-slave را درک کنید.
معرفی نشانگرهای LED
نشانگر RUN
1.نشانگر RUN همیشه هنگام روشن شدن روشن است.
2.هر بار که یک سیگنال RF موثر حس می شود، نشانگر RUN یک بار چشمک می زند.
3.هنگام تنظیم تایمر برای بسته شدن خودکار، نشانگر RUN همراه با هر بار فشار دادن روی ONE یک بار چشمک می زند.
4.در حالت Master-slave، نشانگر RUN به طور مداوم با فاصله 1 ثانیه چشمک می زند.
5.هنگامی که در حالت شمارش معکوس بسته خودکار است، نشانگر RUN به طور مداوم با فاصله 1 ثانیه چشمک می زند.
6.هنگامی که در حرکت باز است، نشانگر RUN یک بار در ثانیه چشمک می زند.
7.هنگامی که در حرکت بسته شدن است، نشانگر RUN 5 بار در ثانیه چشمک می زند.
نشانگر UNDER-V
1.هنگامی که ولتاژ باتری بین 19 تا 20 ولت است، نشانگر UNDER-V همیشه روشن است.
2.هنگامی که ولتاژ باتری کمتر از 19 ولت است، نشانگر UNDER-V دائما چشمک می زند، برد وارد حالت ولتاژ پایین می شود و حرکات نه باز و نه بسته شدن را انجام نمی دهد.
نشانگر BLE
1.هنگامی که ماژول بلوتوث محدود نیست، نشانگر BLE یک بار در ثانیه به طور مداوم چشمک می زند.
2.پس از اتصال، نشانگر BLE هنگامی که به برنامه تلفن همراه متصل می شود، یک بار در ثانیه چشمک می زند و با خروج از برنامه خاموش می شود.
3.پس از نگه داشتن کلید BLE به مدت 5 ثانیه برای تنظیم مجدد ویژگی بلوتوث، نشانگر BLE روشن خواهد ماند.
نشانگر شارژ
1.هنگام شارژ، LED قرمز همیشه روشن است.
2.LED قرمز پس از شارژ کامل خاموش می شود.
نشانگر فوتوسل
هنگامی که فعال می شود، LED قرمز مربوطه روشن است، در غیر این صورت خاموش می ماند.
نشانگر توقف
هنگامی که فعال می شود، LED قرمز مربوطه روشن است، در غیر این صورت خاموش می ماند.
نشانگر دکمه دستی
هنگامی که فعال می شود، LED قرمز مربوطه روشن است، در غیر این صورت خاموش می ماند.
نشانگر بسته شدن
هنگامی که فعال می شود، LED زرد مربوطه روشن است، در غیر این صورت خاموش می ماند.
نشانگر باز شدن
هنگامی که فعال می شود، LED سبز مربوطه روشن است، در غیر این صورت خاموش می ماند.
نشانگر حلقه
هنگامی که فعال می شود، LED قرمز مربوطه روشن است، در غیر این صورت خاموش می ماند.
نشانگر محدود کننده بسته
هنگامی که دروازه در موقعیت محدود بسته می شود، LED مربوطه روشن می ماند، در غیر این صورت خاموش است.
باز کردن نشانگر محدود
هنگامی که دروازه در موقعیت محدود باز است، LED مربوطه روشن می ماند، در غیر این صورت خاموش است.
معرفی Buzzer
1.هر بار که یک دیپ سوئیچ غوطه ور می شود، یک وزوز رخ می دهد.
2.هنگامی که در وضعیت قفل در حالت قفل هستید، هنگامی که دکمه LOCK روی کنترل از راه دور فشار داده می شود، صدای وزوز رخ می دهد که نشان می دهد کنترل از راه دور قفل شده است. وقتی در وضعیت قفل هستید، دکمه STOP روی ریموت را فشار دهید 2 وزوز ایجاد می کند و کنترل از راه دور باز می شود.
3.هنگامی که هر دو کلید محدود به طور همزمان فعال می شوند، زنگ همچنان به وزوز ادامه می دهد و موتور را نمی توان با هیچ دکمه ای کار کرد، در این حالت ارتفاع آهنربا باید تنظیم شود.
4.هنگامی که دروازه در موقعیت محدود باز/بسته است، اگر دکمه باز/بستن روی ریموت فشار داده شود، 3 وزوز مداوم رخ می دهد و هیچ واکنشی رخ نمی دهد.
5.توقف در برابر مقاومت هنگام باز کردن باعث 3 وزوز مداوم، توقف/بازگشت در برابر مقاومت هنگام بسته شدن باعث 5 وزوز مداوم می شود.
راهنمای نصب سوئیچ محدود مغناطیسی
دروازه را به موقعیت بسته ایده آل ببرید، آهنربا را روی قفسه دنده در نقطه ای که جعبه سوئیچ محدود قرار دارد ثابت کنید و مطمئن شوید که آهنربا رو به جعبه است. همین کار را با آهنربای دیگری برای موقعیت باز در انتهای دیگر قفسه ها انجام دهید. اطمینان حاصل کنید که آهنربای سمت چپ بالاتر و آهنربای سمت راست پایین تر است. هنگامی که در یک موقعیت محدود خاص قرار دارید، نشانگر LED مربوطه روی برد روشن می ماند. اگر 2 نشانگر همزمان با وزوز ثابت روشن باشند، ارتفاع آهنربا باید تنظیم شود.
راهنمای راه‌اندازی حالت MS (دو ماشین‌های همگام‌سازی شده).
اتصال
1.کلید شیب Master/Slave را روی موتور اصلی روشن کنید. سوئیچ را در حالت OFF روی موتور slave بگذارید.
2.رابط های A+ B- روی موتور اصلی را به رابط های مربوطه در موتور slave وصل کنید.
❀ پس از اتصال، اگر نشانگر RUN در هر دو موتور اصلی و slave به طور همزمان یک بار در هر ثانیه چشمک بزند، به درستی تنظیم شده است. در غیر این صورت، اتصال سیم یا وضعیت دیپ سوئیچ ها را بررسی کنید.
توابع
1.هنگامی که حالت MS با موفقیت تنظیم شد، کنترل از راه دور جفت شده با موتور slave و دکمه دستی، دکمه مطالعه/حذف در موتور Slave همگی از کار افتاده و همچنین عملکردهای Open، Stop، Close هر دستگاه کنترل خارجی متصل به موتور برده
2.هنگامی که از راه دور جفت شده با موتور اصلی و دکمه دستی، دکمه مطالعه/حذف روی موتور اصلی و همچنین عملکردهای باز کردن، توقف، بستن هر دستگاه کنترل خارجی متصل به موتور اصلی استفاده می‌کنید، موتور slave این کار را انجام می‌دهد. همان عملیات
3.عملکرد توقف/بازگشت مقاومت، عملکرد فتوسل، عملکرد حلقه در هر دو موتور می‌تواند از هر یک از موتورها فعال شود و عملکرد مربوطه را در دیگری به طور همزمان انجام دهد.
4.عملکرد بسته شدن خودکار موتور برده توسط موتور اصلی بازنویسی می شود، اگر قرار است از این عملکرد استفاده شود، کلید شیب AUTO CLOSE را روی موتور اصلی روی ON قرار دهید.
5.سرعت کم و نیروی مقاومت را می توان روی هر موتور جداگانه تنظیم کرد.
6.عملکرد حد در هر موتور به طور جداگانه کار می کند، باید قبل از اتصال روی هر یک از موتورها تنظیم شود.
|

| نام تجاری: | JUTAI |
| Model Number: | SDM-20R |
| مقدار تولیدی: | پشتیبانی از 1-10 عدد برای نمونه |
| قیمت: | negotiable |
| جزئیات بسته بندی: | 50 عدد 1 کارتن |
| شرایط پرداخت: | L/C، T/T، وسترن یونیون |
موتور درب اتوماتیک کشویی SDM-20R یک راه حل قابل اعتماد برای عملکرد بدون درز گیت است که دارای باتری پشتیبان داخلی برای عملکرد مداوم است. این موتور نوآورانه تضمین می کند که دروازه شما حتی در زمان قطع برق نیز کارایی خود را حفظ می کند و آرامش خاطر و دسترسی بی وقفه به ملک شما را فراهم می کند. SDM-20R چه یک راهروی مسکونی یا یک ورودی تجاری باشد، طراحی شده است تا نیازهای شما را با کارایی و قابلیت اطمینان برآورده کند.
مجهز به فناوری پیشرفته، SDM-20R بی سر و صدا و روان کار می کند و تجربه کلی کاربر را بهبود می بخشد. ویژگی کنترل از راه دور امکان دسترسی راحت از راه دور را فراهم می کند و آن را برای خانه های پرمشغله و مشاغل عالی می کند. علاوه بر این، موتور دارای مکانیسم‌های ایمنی مانند تشخیص موانع است که عملکرد ایمن را هم برای وسایل نقلیه و هم برای عابران پیاده تضمین می‌کند.
نصب ساده است و SDM-20R با انواع دروازه های کشویی سازگار است و وزن ها و اندازه های مختلف را در خود جای می دهد. روی این موتور درب اتوماتیک کشویی سرمایه گذاری کنید تا امنیت و دسترسی ملک خود را بالا ببرید و فناوری پیشرفته را با عملکرد قوی برای استفاده روزمره ترکیب کنید.
1. طراحی ضد عجله.
در اولین عملیات پس از هر بار روشن شدن، موتور با حرکت آهسته تا نقطه حد در طول فرآیند کار می کند تا از خروج عجله از حد جلوگیری کند. هنگامی که درب به نقطه حد می رسد، موتور فقط با فشار دادن دکمه جهت مخالف برای جلوگیری از شکستن حد قابل کار است. (توجه داشته باشید: عملکرد حفاظت از خاموش شدن برق را در صورت قرار دادن دارد، و موتور فقط در صورت روشن شدن مجدد در جهت مخالف حرکت می کند).
2. حالت Master-Slave در دسترس است.
دو موتور با برد کنترل یکسان روی هر کدام می توانند به صورت همزمان کار کنند. در این حالت، مادون قرمز، حس زمین، بسته شدن خودکار درب و سایر عملکردها هماهنگ می شوند. توجه: مادون قرمز، حس زمین باید به موتور اصلی متصل شود.
3. حفاظت از زمان اجرای موتور.
برای جلوگیری از کارکرد موتور در هنگام خرابی سفر، برد کنترل به طور خودکار زمان کارکرد موتور را بدون تنظیم دستی یاد می گیرد و 10 ثانیه به صورت خودکار به عنوان حاشیه زمانی اضافه می شود.
4. عملکرد بسته شدن خودکار.
زمان را می توان از 1 ثانیه تا 250 ثانیه قبل از بسته شدن خودکار درب تنظیم کرد. مقدار پیش فرض 3s است.
5. شروع نرم و توقف آهسته.
ویژگی های شروع نرم و توقف آهسته موجود است. فاصله و سرعت ویژگی توقف آهسته قابل تنظیم است.
6. توقف و در برابر مقاومت به عقب برگرد.
قابل تعویض بین توقف در برابر مقاومت و بازگشت در برابر مقاومت برای سفر بسته شدن. در برابر مقاومت برای حرکت بازشو توقف کنید.
7. سوکت آنبرد برای ماژول بلوتوث.
یک سوکت برای قرار دادن ماژول بلوتوث مستقل روی برد تعبیه شده است (ماژول به طور پیش فرض شامل نمی شود).
8. پیکربندی یک دکمه برای کنترل اینترنت.
می توان مستقیماً با کنترلرهای اینترنت از طریق فشار دادن یک دکمه روی برد جفت کرد، هیچ روش کپی مورد نیاز نیست.
| مدل | ظرفیت | ورودی | خروجی | قدرت امتیازی | گشتاور خروجی | سرعت چرخش | سرعت دروازه |
| JTSDM-10R | 1000 کیلو گرم | AC 220 / 110 V | DC 24 V | 130 وات | 29 نیوتن متر | 1500 دور در دقیقه | 12 متر در دقیقه |
| JTSDM-15R | 1500 کیلوگرم | AC 220 / 110 V | DC 24 V | 180 وات | 30 نیوتن متر | 1500 دور در دقیقه | 12 متر در دقیقه |
| JTSDM-20R | 2000 کیلوگرم | AC 220 / 110 V | DC 24 V | 280 وات | 37 نیوتن متر | 1500 دور در دقیقه | 12 متر در دقیقه |
| JTSDM-30R | 3000 کیلوگرم | AC 220 / 110 V | DC 24 V | 350 وات | 47 نیوتن متر | 1500 دور در دقیقه | 12 متر در دقیقه |
| JTHSDM-18 | 1200 کیلوگرم | AC 220 / 110 V | DC 24 V | 250 وات | 30 نیوتن متر | 2500 دور در دقیقه | 18 متر در دقیقه |
| JTHSDM-24 | 800 کیلوگرم | AC 220 / 110 V | DC 24 V | 300 وات | 42 نیوتن متر | 3000 دور در دقیقه | 24 متر در دقیقه |
| JTHSDM-36 | 600 کیلوگرم | AC 220 / 110 V | DC 24 V | 350 وات | 50 نیوتن متر | 3500 دور در دقیقه | 36 متر در دقیقه |
سوئیچ Dip ①: تغییر حالت یک کلید و چهار کلید کنترل از راه دور
❀موقعیت خاموش
کنترل از راه دور با چهار کلید مستقل که به‌عنوان Open، Close، Stop، Lock عمل می‌کنند. هنگامی که در حالت غیر گذرگاهی هستید، پس از فشار دادن کلید قفل، کلید Stop را باید فشار دهید تا بتوانید کار کنید.
❀موقعیت روشن
(1) یک کلید روی کنترل از راه دور، کلید کنترل یک کلید است (کلید خاصی که هنگام جفت شدن فشار داده می شود).
(2) هر کلید روی ریموت یک کلید کنترلی تک کلیدی است.
❀تنظیم عملکرد
بچرخانید و فقط ① و ⑥ را روی ON قرار دهید، یکبار SET را با زنگ هشدار فشار دهید حالت تک کلیدی است، دوباره با 4 زنگ فشار دهید حالت 4 کلیدی یک کلید است. پس از تنظیم، ⑥ را خاموش کنید.
دیپ سوئیچ ②: حالت گذرگاه
❀موقعیت خاموش
حالت عبور را غیرفعال کنید.
❀موقعیت روشن
حالت گذرگاه را فعال کنید (① در OFF، ② در ON).
❀ وقتی دروازه در موقعیت محدود بسته است، کلید قفل را فشار دهید تا موتور به مدت 6 ثانیه در حرکت باز شود.
سوئیچ Dip ③: بسته شدن خودکار
❀موقعیت خاموش
عملکرد بسته شدن خودکار را غیرفعال کنید.
❀موقعیت روشن
تابع بستن خودکار را فعال کنید. تنها زمانی که دروازه در موقعیت محدود باز شود، شمارش معکوس شروع می شود، سپس دروازه به طور خودکار به موقعیت محدود بسته می شود.
❀تنظیم تایمر بسته شدن خودکار
بچرخانید و فقط ③ و ⑥ را روی ON قرار دهید، هر بار فشار دادن کلید SET 1 ثانیه است، تا زمانی که
آرزو تا 250 ثانیه پس از تنظیم، ⑥ را روی OFF قرار دهید.
سوئیچ شیب ④: توقف آهسته
❀موقعیت خاموش
عملکرد توقف کند را غیرفعال کنید.
❀موقعیت روشن
عملکرد توقف آهسته را فعال کنید (فقط پس از سفر از راه دور مؤثر است).
❀ سرعت Slow Stop را می توان با تنظیم کننده MT تنظیم کرد، آن را در جهت عقربه های ساعت بچرخانید تا سرعت را به دست آورید، آن را در خلاف جهت عقربه های ساعت بچرخانید تا سرعت را کاهش دهید.
❀ فاصله Slow Stop را می توان با تنظیم کننده TIME تنظیم کرد، آن را در جهت عقربه های ساعت بچرخانید تا فاصله را بدست آورید، آن را در خلاف جهت عقربه های ساعت بچرخانید تا فاصله را کاهش دهید.
❀آموزش از راه دور سفر
بچرخانید و فقط ④ و ⑥ را روی ON قرار دهید، سپس کلید ONE را نگه دارید تا گیت به طور خودکار شروع به کار کند و رها کنید. به حد بسته می شود و تا حد باز می شود و با اثر توقف آهسته دوباره به حد بسته می شود. پس از 2 بوق، روش آموزش از راه دور سفر کامل می شود.
Dip Switch ⑤: قدرت راه اندازی
❀موقعیت خاموش
عملکرد شروع آهسته را فعال کنید. دروازه با سرعت کمتری برای 2 ثانیه اول اجرا می شود تا لرزش دروازه کاهش یابد.
❀موقعیت روشن
حداکثر سرعت شروع دروازه از همان ابتدا با حداکثر سرعت اجرا می شود.
Dip Switch ⑥: کلید تنظیم
❀موقعیت خاموش
تنظیمات را اعمال کنید.
❀موقعیت روشن
حالت تنظیم را برای عملکرد یک کلید، عملکرد بستن خودکار و عملکردهای توقف آهسته فعال کنید. وقتی تنظیمات تنظیم شد، این کلید را روی OFF قرار دهید تا اعمال شود.
Dip Switch ⑦: Resistance Stop & Rebound
❀موقعیت خاموش
در هنگام دویدن برای باز یا بسته شدن دروازه متوقف می شود.
❀موقعیت روشن
هنگام اجرا برای باز شدن دروازه در برابر مقاومت متوقف می شود. هنگام دویدن برای بسته شدن، دروازه در برابر مقاومت به مدت 1 ثانیه می ایستد و سپس به عقب باز می گردد.
❀تنظیم مقاومت بهینه برگشت
مطمئن شوید که موتور به درستی کار می کند. دیپ سوئیچ ⑦ را روشن کنید، سپس در حالی که موتور در حال بسته شدن است، تنظیم کننده FORCE را در خلاف جهت عقربه های ساعت بچرخانید تا درب متوقف شود و به طور خودکار برگردد، این آستانه نیروی مقاومت است، پیشنهاد می شود تنظیم کننده را کمی در جهت عقربه های ساعت بچرخانید. تا آن را به عنوان نیروی مقاومت نهایی قرار دهیم.
سوئیچ شیب ⑧: تعویض جهت چرخش موتور
❀ این سوئیچ را تعویض کنید تا جهت چرخش دنده معکوس شود.
سوئیچ آبی رنگ ①: معمولاً بسته/باز است
❀موقعیت خاموش
وضعیت موتور را روی حالت عادی باز قرار دهید.
❀موقعیت روشن
وضعیت موتور را روی حالت عادی بسته تنظیم کنید.
سوئیچ شیب آبی ②: حالت Master-Slave
❀پست خاموش
موتور فعلی را به عنوان موتور اصلی تنظیم کنید.
❀موقعیت روشن
موتور فعلی را به عنوان موتور برده تنظیم کنید.
❀ حالت Master-slave به معنای 2 موتور با برد کنترل یکسان است که به طور همزمان روی هر کار نصب شده است که موتور اصلی در حال کار است. 2 موتور را از طریق 485A+Binterfaces در هر دو موتور به صورت موازی وصل کنید تا حالت master-slave را درک کنید.
معرفی نشانگرهای LED
نشانگر RUN
1.نشانگر RUN همیشه هنگام روشن شدن روشن است.
2.هر بار که یک سیگنال RF موثر حس می شود، نشانگر RUN یک بار چشمک می زند.
3.هنگام تنظیم تایمر برای بسته شدن خودکار، نشانگر RUN همراه با هر بار فشار دادن روی ONE یک بار چشمک می زند.
4.در حالت Master-slave، نشانگر RUN به طور مداوم با فاصله 1 ثانیه چشمک می زند.
5.هنگامی که در حالت شمارش معکوس بسته خودکار است، نشانگر RUN به طور مداوم با فاصله 1 ثانیه چشمک می زند.
6.هنگامی که در حرکت باز است، نشانگر RUN یک بار در ثانیه چشمک می زند.
7.هنگامی که در حرکت بسته شدن است، نشانگر RUN 5 بار در ثانیه چشمک می زند.
نشانگر UNDER-V
1.هنگامی که ولتاژ باتری بین 19 تا 20 ولت است، نشانگر UNDER-V همیشه روشن است.
2.هنگامی که ولتاژ باتری کمتر از 19 ولت است، نشانگر UNDER-V دائما چشمک می زند، برد وارد حالت ولتاژ پایین می شود و حرکات نه باز و نه بسته شدن را انجام نمی دهد.
نشانگر BLE
1.هنگامی که ماژول بلوتوث محدود نیست، نشانگر BLE یک بار در ثانیه به طور مداوم چشمک می زند.
2.پس از اتصال، نشانگر BLE هنگامی که به برنامه تلفن همراه متصل می شود، یک بار در ثانیه چشمک می زند و با خروج از برنامه خاموش می شود.
3.پس از نگه داشتن کلید BLE به مدت 5 ثانیه برای تنظیم مجدد ویژگی بلوتوث، نشانگر BLE روشن خواهد ماند.
نشانگر شارژ
1.هنگام شارژ، LED قرمز همیشه روشن است.
2.LED قرمز پس از شارژ کامل خاموش می شود.
نشانگر فوتوسل
هنگامی که فعال می شود، LED قرمز مربوطه روشن است، در غیر این صورت خاموش می ماند.
نشانگر توقف
هنگامی که فعال می شود، LED قرمز مربوطه روشن است، در غیر این صورت خاموش می ماند.
نشانگر دکمه دستی
هنگامی که فعال می شود، LED قرمز مربوطه روشن است، در غیر این صورت خاموش می ماند.
نشانگر بسته شدن
هنگامی که فعال می شود، LED زرد مربوطه روشن است، در غیر این صورت خاموش می ماند.
نشانگر باز شدن
هنگامی که فعال می شود، LED سبز مربوطه روشن است، در غیر این صورت خاموش می ماند.
نشانگر حلقه
هنگامی که فعال می شود، LED قرمز مربوطه روشن است، در غیر این صورت خاموش می ماند.
نشانگر محدود کننده بسته
هنگامی که دروازه در موقعیت محدود بسته می شود، LED مربوطه روشن می ماند، در غیر این صورت خاموش است.
باز کردن نشانگر محدود
هنگامی که دروازه در موقعیت محدود باز است، LED مربوطه روشن می ماند، در غیر این صورت خاموش است.
معرفی Buzzer
1.هر بار که یک دیپ سوئیچ غوطه ور می شود، یک وزوز رخ می دهد.
2.هنگامی که در وضعیت قفل در حالت قفل هستید، هنگامی که دکمه LOCK روی کنترل از راه دور فشار داده می شود، صدای وزوز رخ می دهد که نشان می دهد کنترل از راه دور قفل شده است. وقتی در وضعیت قفل هستید، دکمه STOP روی ریموت را فشار دهید 2 وزوز ایجاد می کند و کنترل از راه دور باز می شود.
3.هنگامی که هر دو کلید محدود به طور همزمان فعال می شوند، زنگ همچنان به وزوز ادامه می دهد و موتور را نمی توان با هیچ دکمه ای کار کرد، در این حالت ارتفاع آهنربا باید تنظیم شود.
4.هنگامی که دروازه در موقعیت محدود باز/بسته است، اگر دکمه باز/بستن روی ریموت فشار داده شود، 3 وزوز مداوم رخ می دهد و هیچ واکنشی رخ نمی دهد.
5.توقف در برابر مقاومت هنگام باز کردن باعث 3 وزوز مداوم، توقف/بازگشت در برابر مقاومت هنگام بسته شدن باعث 5 وزوز مداوم می شود.
راهنمای نصب سوئیچ محدود مغناطیسی
دروازه را به موقعیت بسته ایده آل ببرید، آهنربا را روی قفسه دنده در نقطه ای که جعبه سوئیچ محدود قرار دارد ثابت کنید و مطمئن شوید که آهنربا رو به جعبه است. همین کار را با آهنربای دیگری برای موقعیت باز در انتهای دیگر قفسه ها انجام دهید. اطمینان حاصل کنید که آهنربای سمت چپ بالاتر و آهنربای سمت راست پایین تر است. هنگامی که در یک موقعیت محدود خاص قرار دارید، نشانگر LED مربوطه روی برد روشن می ماند. اگر 2 نشانگر همزمان با وزوز ثابت روشن باشند، ارتفاع آهنربا باید تنظیم شود.
راهنمای راه‌اندازی حالت MS (دو ماشین‌های همگام‌سازی شده).
اتصال
1.کلید شیب Master/Slave را روی موتور اصلی روشن کنید. سوئیچ را در حالت OFF روی موتور slave بگذارید.
2.رابط های A+ B- روی موتور اصلی را به رابط های مربوطه در موتور slave وصل کنید.
❀ پس از اتصال، اگر نشانگر RUN در هر دو موتور اصلی و slave به طور همزمان یک بار در هر ثانیه چشمک بزند، به درستی تنظیم شده است. در غیر این صورت، اتصال سیم یا وضعیت دیپ سوئیچ ها را بررسی کنید.
توابع
1.هنگامی که حالت MS با موفقیت تنظیم شد، کنترل از راه دور جفت شده با موتور slave و دکمه دستی، دکمه مطالعه/حذف در موتور Slave همگی از کار افتاده و همچنین عملکردهای Open، Stop، Close هر دستگاه کنترل خارجی متصل به موتور برده
2.هنگامی که از راه دور جفت شده با موتور اصلی و دکمه دستی، دکمه مطالعه/حذف روی موتور اصلی و همچنین عملکردهای باز کردن، توقف، بستن هر دستگاه کنترل خارجی متصل به موتور اصلی استفاده می‌کنید، موتور slave این کار را انجام می‌دهد. همان عملیات
3.عملکرد توقف/بازگشت مقاومت، عملکرد فتوسل، عملکرد حلقه در هر دو موتور می‌تواند از هر یک از موتورها فعال شود و عملکرد مربوطه را در دیگری به طور همزمان انجام دهد.
4.عملکرد بسته شدن خودکار موتور برده توسط موتور اصلی بازنویسی می شود، اگر قرار است از این عملکرد استفاده شود، کلید شیب AUTO CLOSE را روی موتور اصلی روی ON قرار دهید.
5.سرعت کم و نیروی مقاومت را می توان روی هر موتور جداگانه تنظیم کرد.
6.عملکرد حد در هر موتور به طور جداگانه کار می کند، باید قبل از اتصال روی هر یک از موتورها تنظیم شود.
