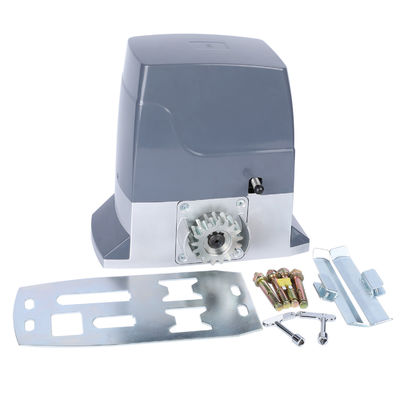

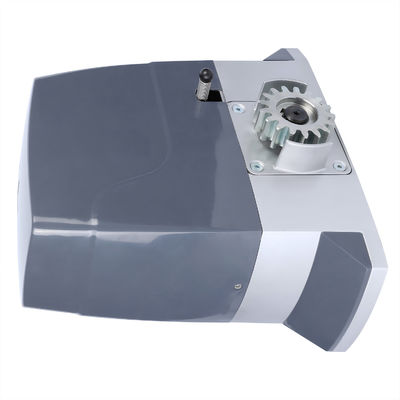

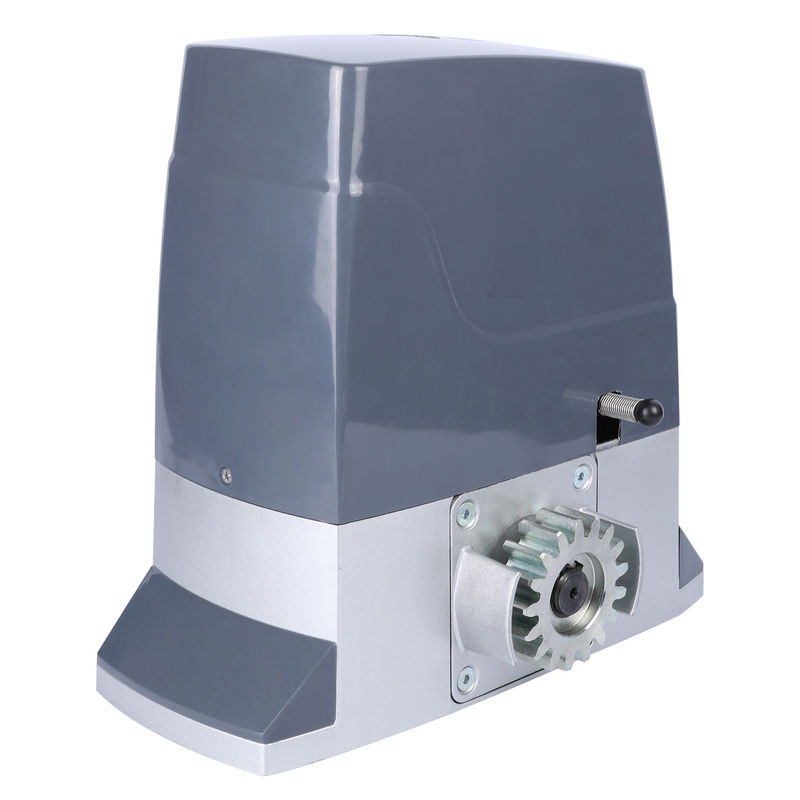

موتور درب اتوماتیک کشویی SDM-10R با ریموت کنترل سنگین و ضد آب و هوا

موتور درب اتوماتیک اسلایدینگ SDM-10R برای دوام و کارایی مهندسی شده است و آن را به راه حلی عالی برای املاک مسکونی و تجاری تبدیل می کند. این موتور با ساختار سنگین خود به گونه ای طراحی شده است که در شرایط آب و هوایی سخت مقاومت کند و عملکرد قابل اعتماد را در تمام طول سال تضمین کند. طراحی قوی آن طول عمر طولانی را تضمین می کند و آرامش خاطر را برای نیازهای اتوماسیون دروازه شما فراهم می کند.

مجهز به کنترل از راه دور کاربر پسند، SDM-10R امکان دسترسی راحت را در دستان شما فراهم می کند. چه با دست پر به خانه برسید یا صرفاً بخواهید امنیت ملک خود را افزایش دهید، این موتور عملکرد بی دردسر را تضمین می کند. عملکرد روان و بی صدا آن را به یک انتخاب ایده آل برای هر محیطی تبدیل می کند، در حالی که ویژگی انتشار اضطراری ایمنی و دسترسی بیشتری را در هنگام قطع برق ارائه می دهد.

نصب ساده است و SDM-10R با اندازه ها و وزن های مختلف دروازه سازگار است و آن را به گزینه ای همه کاره برای هر تنظیماتی تبدیل می کند. ملک خود را با این موتور دروازه کشویی پیشرفته ارتقا دهید و از ترکیبی عالی از راحتی، امنیت و دوام لذت ببرید.

ویژگی ها

1. طراحی ضد عجله.

در اولین عملیات پس از هر بار روشن شدن، موتور با حرکت آهسته تا نقطه حد در طول فرآیند کار می کند تا از عجله خارج نشود. هنگامی که درب به نقطه حد می رسد، موتور فقط می تواند با فشار دادن دکمه در جهت مخالف کار کند تا از شکسته شدن حد جلوگیری شود. (توجه داشته باشید: عملکرد حفاظت از خاموش شدن برق را در صورت قرار دادن دارد، و موتور فقط در صورت روشن شدن مجدد در جهت مخالف حرکت می کند).

2. حالت Master-Slave در دسترس است.

دو موتور با برد کنترل یکسان روی هر کدام می توانند به صورت همزمان کار کنند. در این حالت، مادون قرمز، حس زمین، بسته شدن خودکار درب و سایر عملکردها هماهنگ می شوند. توجه: مادون قرمز، حس زمین باید به موتور اصلی متصل شود.

3. حفاظت از زمان اجرای موتور.

برای جلوگیری از کارکرد موتور در هنگام خرابی سفر، برد کنترل به طور خودکار زمان کارکرد موتور را بدون تنظیم دستی یاد می گیرد و 10 ثانیه به صورت خودکار به عنوان حاشیه زمانی اضافه می شود.

4. عملکرد بسته شدن خودکار.

5. شروع نرم و توقف آهسته.

ویژگی های شروع نرم و توقف آهسته موجود است. فاصله و سرعت ویژگی توقف آهسته قابل تنظیم است.

6. توقف و در برابر مقاومت به عقب برگرد.

قابل تعویض بین توقف در برابر مقاومت و بازگشت در برابر مقاومت برای سفر بسته شدن. در برابر مقاومت برای حرکت بازشو توقف کنید.

7. سوکت آنبرد برای ماژول بلوتوث.

یک سوکت برای قرار دادن ماژول بلوتوث مستقل روی برد تعبیه شده است (ماژول به طور پیش فرض شامل نمی شود).

8. پیکربندی یک دکمه برای کنترل اینترنت.

می توان مستقیماً با کنترلرهای اینترنت از طریق فشار دادن یک دکمه روی برد جفت کرد، هیچ روش کپی مورد نیاز نیست.

❀موقعیت خاموش

کنترل از راه دور با چهار کلید مستقل که به‌عنوان Open، Close، Stop، Lock عمل می‌کنند. هنگامی که در حالت غیر گذرگاهی هستید، پس از فشار دادن کلید قفل، قبل از اینکه بتوانید کار کنید، باید کلید Stop را فشار دهید.

❀موقعیت روشن

(1) یک کلید روی کنترل از راه دور، کلید کنترل یک کلید است (کلید خاصی که هنگام جفت شدن فشار داده می شود).

(2) هر کلید روی ریموت یک کلید کنترلی تک کلیدی است.

❀تنظیم عملکرد

بچرخانید و فقط ① و ⑥ را روی ON قرار دهید، یکبار SET را با زنگ هشدار فشار دهید حالت تک کلیدی است، دوباره با 4 زنگ فشار دهید حالت 4 کلیدی یک کلید است. پس از تنظیم، ⑥ را خاموش کنید.

❀ وقتی دروازه در موقعیت محدود بسته است، کلید قفل را فشار دهید تا موتور به مدت 6 ثانیه در حرکت باز شود.

❀موقعیت روشن

تابع بستن خودکار را فعال کنید. تنها زمانی که دروازه در موقعیت محدود باز شود، شمارش معکوس شروع می شود، سپس دروازه به طور خودکار به موقعیت محدود بسته می شود.

❀تنظیم تایمر بسته شدن خودکار

بچرخانید و فقط ③ و ⑥ را روی ON قرار دهید، هر بار فشار دادن کلید SET 1 ثانیه است، تا زمانی که

آرزو تا 250 ثانیه پس از تنظیم، ⑥ را روی OFF قرار دهید.

❀ سرعت Slow Stop را می توان با تنظیم کننده MT تنظیم کرد، آن را در جهت عقربه های ساعت بچرخانید تا سرعت را به دست آورید، آن را در خلاف جهت عقربه های ساعت بچرخانید تا سرعت را کاهش دهید.

❀ فاصله Slow Stop را می توان با تنظیم کننده TIME تنظیم کرد، آن را در جهت عقربه های ساعت بچرخانید تا فاصله را بدست آورید، آن را در خلاف جهت عقربه های ساعت بچرخانید تا فاصله را کاهش دهید.

❀آموزش از راه دور سفر

بچرخانید و فقط ④ و ⑥ را روی ON قرار دهید، سپس کلید ONE را نگه دارید تا گیت به طور خودکار شروع به کار کند و رها کنید. به حد بسته می شود و تا حد باز می شود و با اثر توقف آهسته دوباره به حد بسته می شود. پس از 2 بوق، روش آموزش از راه دور سفر کامل می شود.

❀موقعیت خاموش

عملکرد شروع آهسته را فعال کنید. دروازه با سرعت کمتری برای 2 ثانیه اول اجرا می شود تا لرزش دروازه کاهش یابد.

❀موقعیت روشن

حالت تنظیم را برای عملکرد یک کلید، عملکرد بستن خودکار و عملکردهای توقف آهسته فعال کنید. وقتی تنظیمات تنظیم شد، این کلید را روی OFF قرار دهید تا اعمال شود.

❀موقعیت روشن

هنگام اجرا برای باز شدن دروازه در برابر مقاومت متوقف می شود. هنگام دویدن برای بسته شدن، دروازه در برابر مقاومت به مدت 1 ثانیه می ایستد و سپس به عقب باز می گردد.

❀تنظیم مقاومت بهینه برگشت

مطمئن شوید که موتور به درستی کار می کند. دیپ سوئیچ ⑦ را روشن کنید، سپس در حالی که موتور در حال بسته شدن است، تنظیم کننده FORCE را در خلاف جهت عقربه های ساعت بچرخانید تا درب متوقف شود و به طور خودکار برگردد، این آستانه نیروی مقاومت است، پیشنهاد می شود تنظیم کننده را کمی در جهت عقربه های ساعت بچرخانید تا به عنوان نیروی مقاومت نهایی تنظیم شود.

❀ حالت Master-slave به معنای 2 موتور با برد کنترل یکسان است که به طور همزمان روی هر کار نصب شده است که موتور اصلی در حال کار است. 2 موتور را از طریق 485A+Binterfaces در هر دو موتور به صورت موازی وصل کنید تا حالت master-slave را درک کنید.

1.نشانگر RUN همیشه هنگام روشن شدن روشن است.

2.هر بار که یک سیگنال RF موثر حس می شود، نشانگر RUN یک بار چشمک می زند.

3.هنگام تنظیم تایمر برای بسته شدن خودکار، نشانگر RUN همراه با هر بار فشار دادن روی ONE یک بار چشمک می زند.

4.در حالت Master-slave، نشانگر RUN به طور مداوم با فاصله 1 ثانیه چشمک می زند.

5.هنگامی که در حالت شمارش معکوس بسته خودکار است، نشانگر RUN به طور مداوم با فاصله 1 ثانیه چشمک می زند.

6.هنگامی که در حرکت باز است، نشانگر RUN یک بار در ثانیه چشمک می زند.

7.هنگامی که در حرکت بسته شدن است، نشانگر RUN 5 بار در ثانیه چشمک می زند.

نشانگر UNDER-V

1.هنگامی که ماژول بلوتوث محدود نیست، نشانگر BLE یک بار در ثانیه به طور مداوم چشمک می زند.

1.هنگام شارژ، LED قرمز همیشه روشن است.

2.LED قرمز پس از شارژ کامل خاموش می شود.

هنگامی که فعال می شود، LED قرمز مربوطه روشن است، در غیر این صورت خاموش می ماند.

هنگامی که فعال می شود، LED قرمز مربوطه روشن است، در غیر این صورت خاموش می ماند.

هنگامی که فعال می شود، LED قرمز مربوطه روشن است، در غیر این صورت خاموش می ماند.

هنگامی که فعال می شود، LED زرد مربوطه روشن است، در غیر این صورت خاموش می ماند.

هنگامی که فعال می شود، LED سبز مربوطه روشن است، در غیر این صورت خاموش می ماند.

هنگامی که فعال می شود، LED قرمز مربوطه روشن است، در غیر این صورت خاموش می ماند.

هنگامی که دروازه در موقعیت محدود بسته می شود، LED مربوطه روشن می ماند، در غیر این صورت خاموش است.

هنگامی که دروازه در موقعیت محدود باز است، LED مربوطه روشن می ماند، در غیر این صورت خاموش است.

2.هنگامی که در وضعیت قفل در حالت قفل هستید، هنگامی که دکمه LOCK روی کنترل از راه دور فشار داده می شود، صدای وزوز رخ می دهد که نشان می دهد کنترل از راه دور قفل شده است. وقتی در وضعیت قفل هستید، دکمه STOP روی ریموت را فشار دهید 2 وزوز ایجاد می کند و کنترل از راه دور باز می شود.

3.هنگامی که هر دو سوئیت محدود به طور همزمان فعال می شوند، زنگ همچنان به وزوز ادامه می دهد و موتور را نمی توان با هیچ دکمه ای کار کرد، در این حالت ارتفاع آهنربا باید تنظیم شود.

4.هنگامی که دروازه در موقعیت محدود باز/بسته است، اگر دکمه باز/بستن روی ریموت فشار داده شود، 3 وزوز مداوم رخ می دهد و هیچ واکنشی رخ نمی دهد.

5.توقف در برابر مقاومت هنگام باز کردن باعث 3 وزوز مداوم، توقف/بازگشت در برابر مقاومت در هنگام بسته شدن باعث 5 وزوز مداوم می شود.

دروازه را به موقعیت بسته ایده آل ببرید، آهنربا را روی قفسه دنده در نقطه ای که جعبه سوئیچ محدود قرار دارد ثابت کنید و مطمئن شوید که آهنربا رو به جعبه است. همین کار را با آهنربای دیگری برای موقعیت باز در انتهای دیگر قفسه ها انجام دهید. مطمئن شوید که آهنربای سمت چپ بالاتر و آهنربای سمت راست پایین تر است. هنگامی که در یک موقعیت محدود خاص قرار دارید، نشانگر LED مربوطه روی برد روشن می ماند. اگر 2 نشانگر همزمان با وزوز ثابت روشن باشند، ارتفاع آهنربا باید تنظیم شود.

1.کلید شیب Master/Slave را روی موتور اصلی روشن کنید. سوئیچ را در حالت OFF روی موتور slave بگذارید.

2.رابط های A+ B- روی موتور اصلی را به رابط های مربوطه در موتور slave وصل کنید.
