آشکارساز حلقه دو کانال - کنترل مستقل و فناوری ضد صدم برای سیستم های هوشمند ترافیک و قابلیت اطمینان

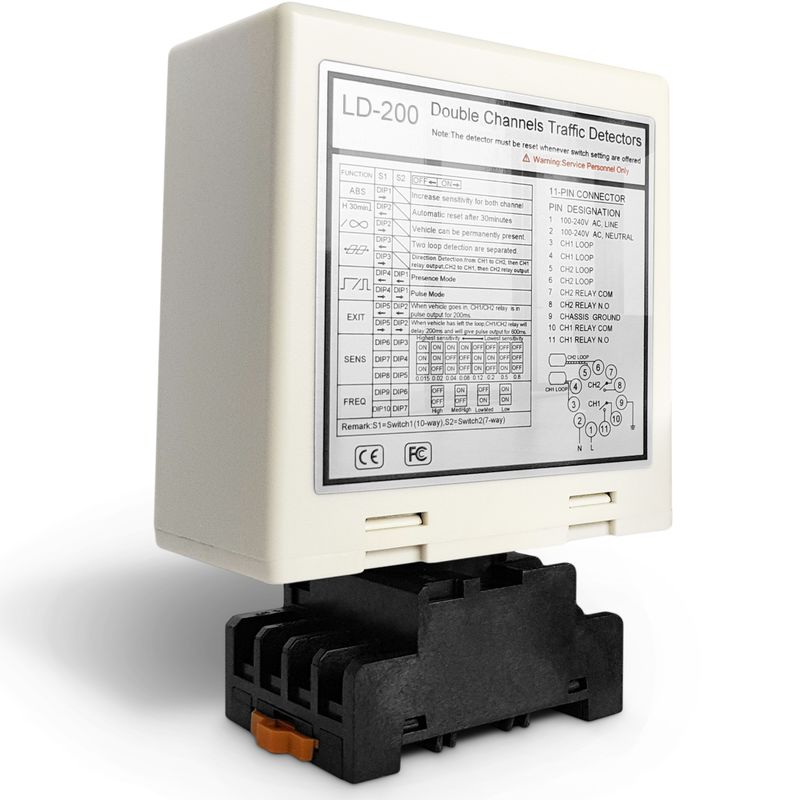

دردتکتور حلقه دو کانال JUTAI(مدل های LD-200/LD-202) طراحی شده است برای انقلابی در مدیریت ترافیک باکنترل مستقل دو کانالوتکنولوژی پیشرفته ضد صوتیهر کانال به صورت مستقل کار می کند و قابلیت عملکرد همزمان مانند:شمارش وسایل نقلیه (کانال 1)واولویت بندی مسیر اضطراری (کانال 2)، در حالی که هماهنگی بی نقص را حفظ می کند.تنظیم فرکانس ۴۰-۸۰ کیلو هرتزبه طور پویا سیگنال ها را جدا می کند تا مکالمات متقاطع را از آشکارسازان مجاور، خطوط برق یا شبکه های 5G حذف کند و اطمینان حاصل کنددقت >99.9%در تاسیسات با تراکم بالا مانند بزرگراه های چند خط یا تقاطع های شهری.محفظه آلومینیومی IP67از گرد و غبار، ورود آب و دماهای شدید (-40 °C تا +70 °C) محافظت می کند، که آن را برای کار 24 ساعته در محیط های خشن ایده آل می کند.

داخلسیستم های ترافیکی هوشمند، کانال های مستقل آشکارگر کنترل سیگنال سازگاری را تقویت می کنند. به عنوان مثال کانال 1 می تواند مدت چراغ سبز را بر اساس صف های خودرو در زمان واقعی بهینه کند.در حالی که کانال 2 عبور از پیاده ها را برای جلوگیری از درگیری ها نظارت می کند، در پروژه های آزمایشی تراکم تا 25 درصد کاهش می یابد..تکنولوژی ضد صوتیتضمین عملکرد بدون تداخل حتی در مناطق پر سر و صدا مانند راهروهای شارژ EV یا پارک های صنعتی.تنظیم حساسیت 16 سطح (0-F)در سراسر یکمحدوده حثیت 20~2000μHاز موتورسیکلت تا کامیون های باربری را به طور دقیق تشخیص می دهد و باعث کاهش محرک های نادرست از خرابه ها یا حیوانات کوچک می شود.استفاده اخیر در یک شهر هوشمند اروپا، نقض قوانین ترافیک را با مدیریت همزمان 30 درصد کاهش داد.

JUTAI اولویت قابل اعتماد و سهولت ادغام را دارد.ورودی جهانی 12-24V DC/100-240V ACاز انرژی خورشیدی و شبکه پشتیبانی می کند، در حالی کهخروجی رله های SPDTرابط بدون تلاش با کنترل کننده های ترافیک و سیستم عامل های IoT.CE، FCC و RoHS، آن استانداردهای جهانی برای ایمنی و پایداری را برآورده می کند.گارانتی 5 سالهو نصب DIN-rail plug-and-play، آشکارساز دو کانال JUTAI سنگ بنای شبکه های ترافیکی هوشمند و آماده برای آینده استو نوآوری حرکت بدون مشکل را هدایت می کند.

ویژگی

• 115 تا 2000 μh محدوده تشخیص
  • آشکارساز حلقه از طیف گسترده ای از تشخیص از 15 μH تا 2000 μH پشتیبانی می کند و دارای اندازه های مختلف حلقه و پیکربندی برای کاربرد متنوع در سناریوهای تشخیص ترافیک مختلف است.
  • طیف گسترده ای از تشخیص اجازه می دهد تا دستگاه تشخیص حلقه ما را به تشخیص انواع وسایل نقلیه، موتورسیکلت، اتومبیل، کامیون فوق العاده طولانی، اتوبوس و غیره

• 2. طرف فشرده
  • محفظه فشرده و به خوبی طراحی شده، تمام الزامات صنعت را برای ویژگی ها و قابلیت ها ترکیب می کند، اجازه می دهد که این آشکارساز در هر سیستم شناسایی ترافیک موجود گنجانده شود.

• 3قابلیت های تشخیصی و نشانه LED
  • قابلیت های تشخیص جامع تشخیص دقیق حلقه و مشکلات نصب و نمایش از طریق حالت LED را امکان پذیر می کند، اطمینان از عملکرد بهینه و کاهش زمان توقف.

• 4زمان حضور قابل انتخاب
  • خروجی رله حضور می تواند برای محدود کردن خروجی تشخیص به یک زمان ثابت (بیش از 30 دقیقه) در حالی که یک وسیله نقلیه در حلقه باقی می ماند، انتخاب شود، که انعطاف پذیری در مدیریت ترافیک را فراهم می کند.

• 5افزایش حساسیت اتوماتیک (ASB)
  • این ویژگی به طور قابل اعتماد ترکیبی از کامیون های بزرگ و کامیون های بلند را تشخیص می دهد و به طور خودکار حساسیت را به حداکثر در هنگام تشخیص خودرو افزایش می دهد و شناسایی دقیق را تضمین می کند.

• 6تعويض اتوماتيكي براي محيط
  • دستگاه های تشخیص حلقه (یا سایر سنسورها) به طور خودکار خود را با تغییرات شرایط محیطی تنظیم و کالیبراسیون می کنند.حفظ دقت و ثبات تشخیص علیرغم تغییرات آب و هوایی و عوامل محیطی.

• 7. 17 تنظیم سوئیچ دیپ
  • طراحی سوئیچ غوطه ور روی پوسته تنظیم آشکارگر حلقه را آسان تر و واضح تر می کند که برای کاربران بسیار کاربر پسند است.کاربران می توانند تمام توابع را اول تنظیم کنند و سپس آشکارساز حلقه را نصب کنند.

• 8کانال های دوگانه به صورت همکاری یا مستقل کار می کنند.
  • دو کانال حلقه آشکارگر می تواند به عنوان دو نسخه یک کانال استفاده می شود، پشتیبانی از دو کانال تشخیص مستقل.
  • همچنین اجازه می دهد برای نظارت همزمان از حلقه های متعدد، حلقه آشکارگر توانایی تشخیص جهت در برنامه های کاربردی یک کانال دارد.افزایش انعطاف پذیری و دقت تشخیص وسایل نقلیه.

• 9. مزاحمت ضد صدام
  • از طریق سوئیچ، فرکانس آشکارگر حلقه را می توان تنظیم کرد تا از تداخل های crosstalk ناشی از نصب دو کویل حلقه بیش از حد نزدیک جلوگیری شود.





---



ارتباطات







روش های کار

آشکارساز سری LD-200 می تواند برای هر یک از حالت های زیر پیکربندی شود:

حالت حضور	حالت پالس
حالت حضور منطق AB ((عملیات موانع)	حالت نبض منطق AB ((منطق شمارش))



نشونه ها و سوئیچ

LED برق: LED برق قرمز نشان می دهد که برق روشن شده است

• CH1 Detecting Led:Continuously On: نشان دهنده شناسایی وسیله نقلیه است.

• چشمک زدن آهسته: نشان می دهد که حلقه کوتاه است یا تعداد پیچ ها پس از حلقه کافی نیست.

• چشمک زدن سریع: نشان می دهد که حلقه باز شده است یا بعد از حلقه بیش از حد پیچ خورده است.

• CH2 Detecting Led:Continuously On: نشان دهنده شناسایی وسیله نقلیه است.

• چشمک زدن آهسته: نشان می دهد که حلقه کوتاه است یا تعداد پیچ ها پس از حلقه کافی نیست.

• چشمک زدن سریع: نشان می دهد که حلقه باز شده است یا بعد از حلقه بیش از حد پیچ خورده است.



انتخاب حساسیت

• حساسیت و فرکانس حلقه را می توان با تنظیم سوئیچ 7 طرفه و سوئیچ 10 طرفه تنظیم کرد.

• کاربر می تواند 8 تنظیمات مختلف را با تغییر تنظیمات دپ سوئیچ به حالت های مختلف انتخاب کند.جداول تنظیم دپ سوئیچ در زیر. دپ سوئیچ 6، 7 و 8 برای انتخاب حساسیت CH1 با 0.8 به عنوان کمترین حساسیت و 0.015 به عنوان حساس ترین است.

• دپ سوئیچ 3، 4 و 5 برای انتخاب حساسیت CH2 با 0.8 به عنوان کمترین حساسیت و 0.015 به عنوان حساس ترین است.







¢Switch1=S1:کانال 1 انتخاب تابع حلقه (10 Way Dip Switch)

• (سوئیچ 1) DIP1 و DIP2 افزایش حساسیت ویژه برای هر دو تریلر (هر دو کانال)











• (Switch1=S1) D3,D4,D5 و ((Switch2=S2) D1,D2 تنظیم توابع ویژه ((Mode1) ،23 جهتشناسایی، حالت 45حالت عادی، دو حلقه تشخیص جدا شده اند.)







• (Switch1=S1) D6 & D7 & D8 و (Switch2=S2) D3 & D4 & D5 تنظیم حساسیت CH1 و CH2.(خيلي از هشت سطح)







• (Switch1=S1) D9 & D10 و (Switch2=S2) D6,D7 فرکانس تنظیم (20K تا 100KHz).

دکمه تنظیم مجدد: لطفا توجه داشته باشید: LD-200 باید هر بار که تغییر تنظیمات به سوئیچ های Dip انجام می شود، تنظیم مجدد شود.







نصب حلقه

حلقه ها با استفاده از یک ترکیب اپوکسی سیاه سریع یا مستک بتوم داغ برای مخلوط شدن با سطح جاده بسته می شوند.

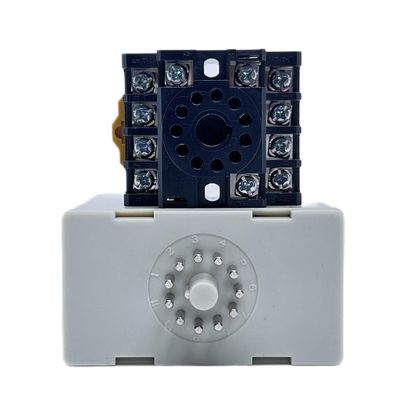

در هنگام نصب، لطفا پلگ و سوکت محصول را در جهت عمودی نگه دارید







تیراندازی با مشکل







---



سری محصولات

LD-100	LD-102	LD-200	LD-202	JTHT-11
کانال واحد 100-240 ولت AC	کانال واحد 12-24 ولت AC/DC	کانال دوگانه 100-240 ولت AC	کانال دوگانه 12-24 ولت AV/DC	کابل حلقه ای 305 متری طناب تفلون
LCR-MT
مولتی متر





---
